设施规划与物流分析课程设计任务书(DOCX 37页)
姓名：陶静 学号： 08121841
专业：工业工程 日期： 2021-3-5
课程设计标题：设备规划与物流剖析
课程设计要求与内容：
一、课程设计目的和要求
1．能正确运用工业工程基本原理及有关专业知识，学会由产品入手对工厂消费系统停止调研剖析的目的。
2．经过对某工厂布置设计的实践操作，熟习系统布置设计方法中的各种图例符号和表格，掌握系统布置设计方法的规范设计顺序。
3．经过课程设计，培育先生学会如何编写有关技术文件。
4．经过课程设计，初步树立正确的设计思想，培育先生运用所学专业知识剖析和处置技术效果的才干。
二、液压转向器总平面布置设计内容
1．液压转向器厂消费工艺进程剖析，绘制工艺进程图。
2．液压转向器厂物流剖析，失掉物流相关表。
3．作业单位相互关系剖析，物流与非物流相互关系兼并。
4．绘制造业单位位置相关图。
5．绘制造业单位面积相关图。
6．液压转向器厂的总平面布置图三套。
7．评价择优，选出最正确总平面布置图。
8．编写设计说明书，任务量不小于10000字。 三．原始给定条件：
外地现有一叉车修缮厂，占空中积为16000m²,厂区南北长200m，东西宽为80m,所处天文位置如图1所示。该厂职工人数300人，方案改建成年产6000套液压转向器的消费厂，需求完成工厂总平面布置设计。
1、液压转向器结构及有关参数
液压转向器的基本结构如图1-2所示，由22个零、组件构成，每个零、组件的称号，资料、单件重量及年需求量均列于表2-1-1中。
2、作业单位划分
依据液压转向器结构及工艺特点，液压转向器厂设立如表2-3-1所示11个作业单位，区分承当原资料存储、备料、热处置、加工与装配、产品功用实验、消费管理与效劳等各项消费义务。
3、液压转向器消费工艺进程
由于液压转向器结构比拟复杂，因此其消费工艺进程也很复杂，总的工艺进程可分为零、组件制造与外购，半成品暂存、组装，功用实验与成品储等阶段。
名目
前言
Ⅰ.课程设计的目的
设施 与物流分析课程设计是设施 与物料搬运课程的重要实践教学环节，要紧是培养学生如何分析、发现现有生产企业布置方面存在的咨询题，并加以改善的工作能力，是学生综合运用所学专业知识，完成工厂布置设计工作而进行的一次全然练习。其目的是培养学生：
1．能正确运用工业工程全然原理及有关专业知识，学会由产品进手对工厂生产系统进行调研分析的方法。
2．通过对某工厂布置设计的实际操作，熟悉布置设计方法中的各种图例符号和表格，掌握系统布置设计方法的标准设计程序。
3.通过课程设计，培养学生如何编写有关技术文件。
4.通过课程设计，初步树立正确的设计思想，培养学生运用所学专业知识分析和解决实际咨询题的能力。
Ⅱ.课程设计内容与要求
1、技术参数和设计要求：
本次设计要求学生依据给定的原始条件，进行系统分析，完成工厂总平面布置设计，并撰写设计讲明书。学生应在教师的指导下，认真、有方案地按时完成设计任务。学生必须以负责的态度对待自己所作的技术决定、数据和计算结果，注重理论和实践的结合，以期使整个设计在技术上是先进的，在经济上是合理的，在生产中是可行的。 技术参数详见设计指导书。
2、设计内容
⑴液压转向器厂物流分析；
⑵液压转向器厂作业单位相互关系分析；
⑶作业单位位置相关图；
⑷作业单位面积相关图；
⑸液压转向器厂总平面布置图两套；
⑹评价择优选出最正确的总平面布置图。
⑺撰写设计讲明书〔10000字左右〕。
3、工作方案
〔1〕全然要素分析，明确产品组成和各零件的制作工艺路线，为进一步的物流分析做好准本〔时刻：1天〕
〔2〕按照给定的条件进行液压转向器厂物流分析。〔时刻：3天〕
〔3〕液压转向器厂作业单位相互关系分析。〔时刻：2天〕
〔4〕作业单位位置相关图。〔时刻：2天〕
〔5〕作业单位面积相关图〔时刻：2天〕
〔6〕液压转向器厂总平面布置图两套，并评价择优选出最正确的总平面布置图。〔时刻：2天〕
- 0 - / 19
《设施规划与物流分析》
大作业报告
(2013--2014年度第一学期)
题 目： 某厂液压式压力试验机搬运系统设计分析
班 级：
学 号：
学生某：
指导教师：
成 绩：
日期： 年 月 日
- 1 - / 19 一、任务书
（一） 目的与要求
设计性作业是设施规划与物流分析课程设计课程的重要实践性教学环节，是综合运用所学专业知识，完成工厂物料搬运系统设计工作而进行的一次基本训练。其目的是：
1. 能正确运用工业工程基本原理及有关专业知识，学会由产品入手对工厂生产系统进行调研分析的方法。
2. 通过对某工厂物料搬运系统设计的实际操作，熟悉系统物料搬运系统设计方法中的各种图例符号和表格，掌握系统物料搬运系统设计方法的规X设计程序。
3. 通过课程设计，培养学生学会如何编写有关技术文件。
4. 通过课程设计，初步树立正确的设计思想，培养学生运用所学专业知识分析和解决实际技术问题的能力。
（二） 主要内容
（1）分析掌握物流分析的方法和工具，确定车间物料搬运方案的分析方法；现有生产车间的调研分析：包括生产模式、现有设施布局、物流搬运方案；设计现有车间的物料搬运方案。
（2）研究物料搬运系统分析方法和体系结构，针对企业给出的七个车间区域：大件加工区、镗区、镗铣区、精加工区、轴加工区、车区、附具加工区。进行生产模式的分析，了解各个区域之间的设施布局，物料流通方式。
（3）研究物料分类的方法，在实际分类分析中，SHA是根据影响物料可运性（即移动的难易程度）的各种特征和影响能够采用同一种搬运方法的其他特征来进行分类[2]。
（4）分析每项移动的起点和终点的具体位置在哪里，有什么路线，这些路线上的哪些物料的搬运方法已经确定。研究物料运进运出的每个作业区内进行什么工作，作业区内部分已有的安排是什么样的布置。

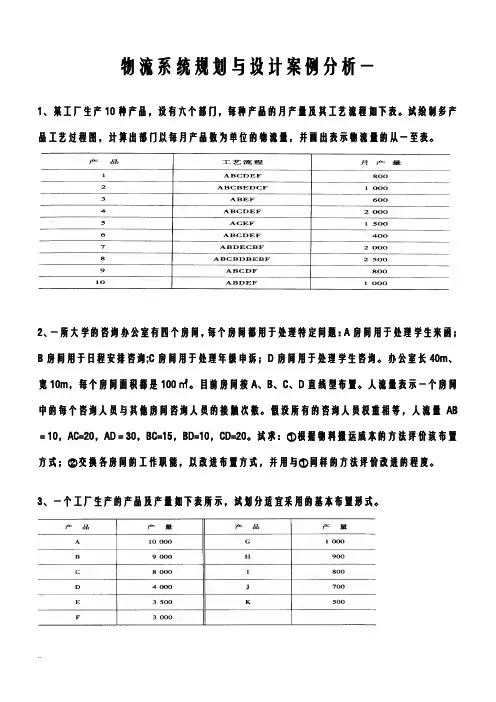

物流系统规划与设计案例分析一
1、某工厂生产10种产品，设有六个部门，每种产品的月产量及其工艺流程如下表。试绘制多产品工艺过程图，计算出部门以每月产品数为单位的物流量，并画出表示物流量的从一至表。
2、一所大学的咨询办公室有四个房间，每个房间都用于处理特定问题：A房间用于处理学生来函；B房间用于日程安排咨询;C房间用于处理年级申诉；D房间用于处理学生咨询。办公室长40m、宽10m，每个房间面积都是100㎡。目前房间按A、B、C、D直线型布置。人流量表示一个房间中的每个咨询人员与其他房间咨询人员的接触次数。假设所有的咨询人员权重相等，人流量AB＝10，AC=20，AD＝30，BC=15，BD=10，CD=20。试求：①根据物料搬运成本的方法评价该布置方式；②交换各房间的工作职能，以改进布置方式，并用与①同样的方法评价改进的程度。
3、一个工厂生产的产品及产量如下表所示，试划分适宜采用的基本布置形式。
4、Dorf 公司是比利时一家进行高质量玩具装配的小型企业，其原料和铁件均来自。公司目前的设施布局很随意，这也使得公司很难保证完成每天产出50个玩具的目标，而该目标是基于对欧洲市场需求预测的结果。生产部经理Dorf先生希望通过设施布局的改进来提高生产能力，以完成预定的生产目标。玩具的装配需要经过11道作业，每道作业所需的时间见下表。该公司采用每周五天工作制，每天工作八小时。
问题：
分别用下列两种方法，确定优化的装配线布置方案，用工作流程的形式表示出来，并从理论上说明该方案的有效性。
用“后面的任务最多”方式来进行分析，请注意考虑工序的前后顺序性。
用“完成时间最长”的方式来进行分析，同样注意考虑工序的前后顺序性。
5、某医院有七个部门，已经绘制了两个从一至表，表a表示一般物品的物流量。表b表示药品的物流量。已经确定药品流动的重要性是一般物品流动的一倍，试将两个从一至表综合为一个作业单位相关图。 ..
