名目
前言
Ⅰ.课程设计的目的
设施 与物流分析课程设计是设施 与物料搬运课程的重要实践教学环节，要紧是培养学生如何分析、发现现有生产企业布置方面存在的咨询题，并加以改善的工作能力，是学生综合运用所学专业知识，完成工厂布置设计工作而进行的一次全然练习。其目的是培养学生：
1．能正确运用工业工程全然原理及有关专业知识，学会由产品进手对工厂生产系统进行调研分析的方法。
2．通过对某工厂布置设计的实际操作，熟悉布置设计方法中的各种图例符号和表格，掌握系统布置设计方法的标准设计程序。
3.通过课程设计，培养学生如何编写有关技术文件。
4.通过课程设计，初步树立正确的设计思想，培养学生运用所学专业知识分析和解决实际咨询题的能力。
Ⅱ.课程设计内容与要求
1、技术参数和设计要求：
本次设计要求学生依据给定的原始条件，进行系统分析，完成工厂总平面布置设计，并撰写设计讲明书。学生应在教师的指导下，认真、有方案地按时完成设计任务。学生必须以负责的态度对待自己所作的技术决定、数据和计算结果，注重理论和实践的结合，以期使整个设计在技术上是先进的，在经济上是合理的，在生产中是可行的。 技术参数详见设计指导书。
2、设计内容
⑴液压转向器厂物流分析；
⑵液压转向器厂作业单位相互关系分析；
⑶作业单位位置相关图；
⑷作业单位面积相关图；
⑸液压转向器厂总平面布置图两套；
⑹评价择优选出最正确的总平面布置图。
⑺撰写设计讲明书〔10000字左右〕。
3、工作方案
〔1〕全然要素分析，明确产品组成和各零件的制作工艺路线，为进一步的物流分析做好准本〔时刻：1天〕
〔2〕按照给定的条件进行液压转向器厂物流分析。〔时刻：3天〕
〔3〕液压转向器厂作业单位相互关系分析。〔时刻：2天〕
〔4〕作业单位位置相关图。〔时刻：2天〕
〔5〕作业单位面积相关图〔时刻：2天〕
〔6〕液压转向器厂总平面布置图两套，并评价择优选出最正确的总平面布置图。〔时刻：2天〕
.
. 设施规划与物流
课程设计
报告名称：
液压转向器厂总平面布置设计
班
级：工业工程
姓 名：
学 号：
指导教师：
完成时间：2011年10月23日
.
. 一：课程设计内容概况
根据设施规划与物流分析课程设计的主要目标，本课程设计应该包括以下两个部分：一是问题分析部分；二是给定工厂布置设计部分。具体内容如下：
1、问题分析，完成下列工作：
(1)分析产品构成，明确主要产品零部件明细表。
(2)针对3～5种主要产品加工工艺过程绘制详细工艺过程图，并注明各工序间的物料搬运量。
(3)绘制各生产车间、仓储部门之间的物料流程图。
(4)作业单位调查，针对各种不同的部门编制相应内容的调查表。对于生产车间，主要调查产品，产量，设备类型与台数、物料流动模式、建筑物结构型式与占地面积等；对于职能管理部门主要调查职责、人员构成、设备配备、办公室面积等；对于仓储部门，应调查储存物品，储存方式、占地面积大小等；对于辅助服务部门，主要调查工作性质、功能、占地面积大小等。当上述数据调查有困难时，可以简单地从工厂平面布置图中直接取得各部门的占地面积的大小。
(5)绘制工厂现有平面布置图。
(6)对现有平面布置进行分析，找出不合理处，并提出改进意见。
2、工厂布置设计，针对给定的工厂实例，结合问题分析阶段的成果完成下列工作：
(1)产品分析，产品—产最分析，确定生产类型。
(2)生产工艺过程分析，绘制工艺过程图。
(3)进行物流分析，得到物流相关表。
(4)进行作业单位相互关系分析，得到作业单位相互关系表。
(5)将作业单位物流相关表与非物流相互关系表加权合并，求出作业单位综合相互关系表。
(6)绘制作业单位位置相关图。
(7)绘制作业单位面积相关图。
(8)参考现场调研的情况，列出影响布置的修正因素与实际限制条件。
(9)产生三套布置方案。
(完整)物流系统规划及其分析设计重点
第一章 概论
第一节 物流系统概述
一、物流系统的含义:是指按照计划为达成物流目的而设计的相互作用的的要素的统一体.
二、物流系统的构成要素
1、系统资源要素：人、财、物、设备、信息、任务
2、物流功能要素：运输、储存、装卸、搬运、包装、流通加工、配送、信息处理
3、节点路线要素（网络要素）:工厂、商店、码头、物流中心、车站等
4、支撑手段要素：体制、法律规章、行政命令、标准化系统
5、物质基础要素：物流设备、物流装备、物流工具、信息技术、组织管理
6、系统的流动要素：流体、载体、流向、流量、流程、流速
第二节、物流系统化推进
一、物流系统化
物流系统化含义：为提高物流系统的效率和效益,把物流各个环节联系起来看成一个大的物流系统,并进行整体设计和管理，以最佳的的结构、最好的配合，充分发挥其系统功效、效率，实现整体物流合理化。
物流系统化目标：（5s)是物流系统具有良好的 服务性、快捷性、库存合理、设施规模适当、面积和空间利用率高。
物流系统化的原则： 1大量化 2计划化 3短距离化 4共同化 5标准化 6信息化
三、需要首先掌握的物流系统设计的基本要素：1商品种类item 2商品数量quantity
3商品流向route 4服务水平service 5需求时间time 6物流成本
第三节 物流系统的规划设计
物流系统规划设计含义
物流系统规划一般含义：对拟建的物流系统做出长远的、总体的发展计划与蓝图.
物流系统规划与物流系统设计
（1):相同之处：a都属于物流项目的高级阶段内容上不包括项目图纸设计
b、理论依据相同、基本方法相同
（2）：不同之处：a、目的不同 b、内容不同

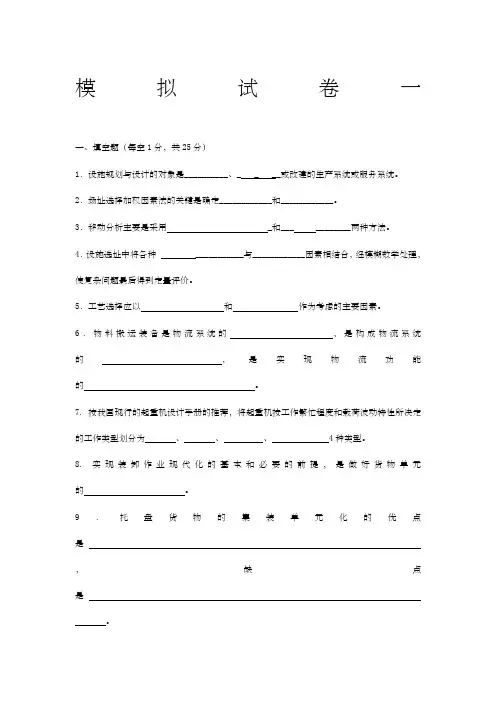

模拟试卷一
一、填空题（每空1分，共25分）
1．设施规划与设计的对象是__________、_ _ __或改建的生产系统或服务系统。
2．场址选择加权因素法的关键是确定____________和____________。
3．移动分析主要是采用 _和___ ________两种方法。
4．设施选址中将各种 ___________与____________因素相结合，经模糊数学处理，使复杂问题最后得到定量评价。
5．工艺选择应以 和 作为考虑的主要因素。
6．物料搬运装备是物流系统的 ，是构成物流系统的 ，是实现物流功能的 。
7. 按我国现行的起重机设计手册的推荐，将起重机按工作繁忙程度和载荷波动特性所决定的工作类型划分为 、 、 、 4种类型。
8. 实现装卸作业现代化的基本和必要的前提，是做好货物单元的 。
9．托盘货物的集装单元化的优点是
，缺点是
。 10 。 是由标准化、模块化的建筑物、工作地和物料搬运设施等组成的设施结构，是由模块设计产生的新型设施。
11．在横向
联接的模块结构，脊柱周围设置了若干个与之联接的、标准尺寸的模块，使脊柱成为一个纵向走廊，作为人流、物流的路径。
12．FACTORYPLAN的工作原理分为 、 、 三个阶段来进行分析。
二、单项选择题(本大题共20小题，每小题1分，共20分)
1.设施规划与设计的对象应该是（ ）。
