电流表 电压表的读数规则

1、 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；

常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.

2. 电流表和电压表的读数

读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：

(1) 量程为3 V和3 A的电压表和电流表，

其最小分度为0.1 V和0.1 A, 读数要估读

到最小分度的，即将每格目测分成10等1

10

分，看指针大约所在位置. (2) 量程为0.6 A的电流表，其最小分度为

0.02 A, 读数要估读到最小分度的，即不1

2

足半格的略去，超过半格的要按半格读出，

将每小格目测分成两格，如0.50与0.52之

间分成两格，中间刻度为0.51. 指针不足

半格的，读0.50；超过半格的，读

0.51.

(3) 量程为15 V的电压表，其最小分度为

0.5 V, 读数要估读到最小分度的。将每1

5

格目测分成5等分，看指针大约位置。

3. 使用方法

(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.

(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的以上. (3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.

(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.

例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-

0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____.

在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.

解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的

舍去，超过半格的读半格，所以读数为0.37A。若选用的量程为3A，则最小分度为0.1 A，读数应估读到其

最小分度的1/10，所以读数为1.86 A。在乙图中，若选用的量程为15V，则最小分度为0.5V，读数应估读到其最小分度的1/5，所以读数为6.0V。若选用的量程为3V，则最小分度为0.1V，读数应估读到其最小分度的1/10，所以读数为1.20V。

、读数 ：每一小格表示的数值乘以对准的格数①最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之几估读②最小分度末位是“2” 或“5”的仪器，测量误差出现在同一位上，不需要估读到下一位，在同一位上估读，分别按二分之一【指针超过最小分度的一半则当一半来读，不超过一半则不估读，即“过半读半，不过半回头”】及五分之几估读。

注意：多用电表有很多量程，所以表盘上也有很多条弧形刻度．使用时要注意选择最大数值与所选量程相同的那条刻度．如果在表盘上找不到相应的刻度，就要使用与所选量程成10倍(或十分之一)的刻度．例如，如果选择直流500 V的电压挡，可以使用0～50的那条刻度．为了正确读数，一定要弄清刻度中每个小格所代表的数值．以选直流250 V电压挡为例，观察表盘得知，这条弧形刻度共有50个小格，因为量程是250 V，所以1个小格代表5 V．二、多用电表测电阻的方法1、机械调零（测量前看指针是否对准左边零刻度，若不对准则调节机械调零旋钮，只调节一次即可，在每次换挡之后不必再进行机械调零）2、程择选量：把选择开关调节到适当的电阻档位，（如×10、×100）一般要求测量时指针应在表盘中间刻度附近。

3、欧姆调零：对于不同的欧姆档其内阻不同，因此每次换挡后都需要进行欧姆调零：将红黑表笔接触，看指针是否对准表盘的右边零刻度，不对准则调节欧姆调零旋表盘

选择

开关

+

-指针

定位螺丝调零电阻

接红笔

接黑笔

合集下载

电表读数

电表读数

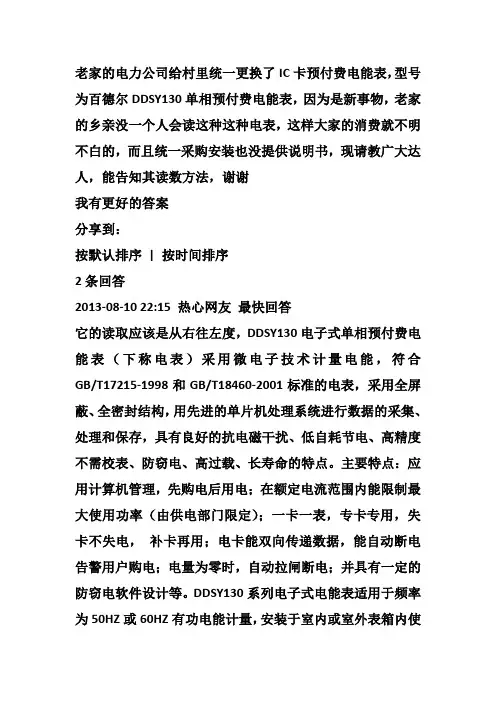

老家的电力公司给村里统一更换了IC卡预付费电能表，型号为百德尔DDSY130单相预付费电能表，因为是新事物，老家的乡亲没一个人会读这种这种电表，这样大家的消费就不明不白的，而且统一采购安装也没提供说明书，现请教广大达人，能告知其读数方法，谢谢

我有更好的答案

分享到：

按默认排序 | 按时间排序

2条回答

2013-08-10 22:15 热心网友 最快回答

它的读取应该是从右往左度，DDSY130电子式单相预付费电能表（下称电表）采用微电子技术计量电能，符合GB/T17215-1998和GB/T18460-2001标准的电表，采用全屏蔽、全密封结构，用先进的单片机处理系统进行数据的采集、处理和保存，具有良好的抗电磁干扰、低自耗节电、高精度不需校表、防窃电、高过载、长寿命的特点。主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率（由供电部门限定）；一卡一表，专卡专用，失卡不失电， 补卡再用；电卡能双向传递数据，能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。DDSY130系列电子式电能表适用于频率为50HZ或60HZ有功电能计量，安装于室内或室外表箱内使用。适用于环境温度为-10～+50℃，相对湿度不超过85%，且周围空气不应有腐蚀性气体，避免尘砂、盐雾、凝露等影响

电表读数登记表

电表读数登记表

2010年公司宿舍电表度数登记表

房号 1月

电表数 用电 超额 2月

电表数 用电 超额 3月

电表数 用电 超额 4月

电表数 用电 超额 5月

电表数 用电 超额 6月

电表数 用电 超额 累计

101

102

103

104

105

106

107

108

109

110

111

112

201

202

203

204

205

206

207

208

209

210

211

212

合计

抄表人： 每月抄表时间为：每月底29、30、31日 每间额定数为：300度 抄表人： 每月抄表时间为：每月底29、30、31日 每间额定数为：300度

万用电表读数使用方法

万用电表读数使用方法

- 1 - 万用电表读数使用方法

万用电表是一种多功能电子测试仪器，可以用于测量电压、电流、电阻、电容等参数。下面是万用电表读数使用方法：

1. 接通电源：将电表电源开关打开，如果电池电量不足，可以使用外接电源。

2. 选择测量模式：选择需要测量的参数，如电压、电流、电阻等。有些电表会有自动识别功能，可以自动识别测量对象。

3. 连接测试引线：将测试引线分别连接到待测电器件的两端，注意红色是正极，黑色是负极。

4. 读取电表数值：读取电表显示屏上的数值，注意数值的单位，如电压单位是伏特，电流单位是安培，电阻单位是欧姆等。

5. 关闭电表：使用完毕后，将电表电源开关关闭，拔下测试引线。

需要注意的是，使用万用电表时需要谨慎，避免接触高压电源或错误使用导致电击等危险。在测量电流时，需要保证电路处于断开状态下，避免电流过大烧毁电表或损坏被测对象。在选择测量模式和读取电表数值时，需要仔细确认，避免误判或误读。

电流表读数估读规则

电流表读数估读规则

电流表读数估读规则

电流表是电路中常用的一种电气仪表，用于测量电路中的电流值。读取电流表的读数是评估电路中电流的一个重要步骤。在实际应用中，读取电流表的读数需要按照一定的规则进行估读。本文将为您介绍以电流表读数估读规则。

我们需要了解电流表的基本原理。电流表的原理是利用电流通过导线时会产生磁场的特性，通过电流表中的磁场和磁指针来测量电流的大小。电流表的读数是根据指针的偏转角度来确定电流的大小。根据电流表的量程不同，我们需要选择不同的量程来进行测量。

在读取电流表的读数时，我们需要注意以下几个方面：

1. 读数精确度：

在读取电流表的读数时，我们需要注意电流表的精确度和误差范围。一般情况下，电流表的精确度为1%~2%，误差范围为读数的1%~2%。因此，在读取电流表的读数时，我们需要考虑误差范围，以保证读数的准确性。

2. 读数方向：

在读取电流表的读数时，我们需要注意电流表的读数方向。一般情况下，电流表的读数方向为从左往右，如果读数方向相反，读数值需要取反。

3. 读数单位：

在读取电流表的读数时，我们需要注意电流表的读数单位。一般情况下，电流表的读数单位为安培（A），但在实际应用中，也可能需要转换为其他单位，如毫安（mA）或千安（kA）。

4. 读数范围：

在读取电流表的读数时，我们需要注意电流表的量程范围。如果电流表的读数超出了量程范围，则需要更换电流表或调整电路中的元件，以保证电路的正常运行。

5. 读数稳定性：

在读取电流表的读数时，我们需要注意电流表的稳定性。如果电流表的读数不稳定，可能是由于电路中存在干扰或电流表本身存在故障。在这种情况下，需要检查电路中的元件和电流表本身，以确定故障原因。

电流表的读数估读规则是保证电路正常运行的重要步骤之一。在读取电流表的读数时，我们需要考虑多个因素，以保证读数的准确性和稳定性。同时，我们也需要了解电流表的基本原理和工作原理，以便更好地进行电路维护和故障排除。
