TVS管的工作原理

半导体放电管和tvs管

1.引言

1.1 概述

半导体放电管和TVS管是电子领域中常见的两种保护元件，用于保护电路免受过电压和过电流的损害。半导体放电管（GDT）是一种可触发的开关装置，其主要工作原理是通过内部的气体放电使电路中的过电压得以释放。TVS管（Transient Voltage Suppressor）也是一种保护元件，其主要功能是在电路中检测到过电压时迅速导通并将过电压引到接地，以保护其他元件不受损坏。

在现代电子产品中，由于电路工作时常会受到突发的电压波动或电磁干扰，半导体放电管和TVS管的使用变得至关重要。半导体放电管可以快速响应和释放过电压，有效地保护电路和设备；而TVS管则起到了防止电压超限和过电流进入电路的作用。

半导体放电管和TVS管的应用领域非常广泛。在通信设备、电力设备、汽车电子、工业自动化等领域，半导体放电管和TVS管被广泛应用于各种电路保护和过电压抑制的场景。它们可以有效地保护电路中的其他元件，提高电路的稳定性和可靠性。

尽管半导体放电管和TVS管在过电压保护方面有许多相似之处，但它们也存在一些不同之处。半导体放电管通常具有更高的电流和功耗承受能力，适用于工程领域的大功率电路保护；而TVS管通常具有更快的响应速度和更低的电压保护等级，适用于对过电压反应要求更高的应用场景。

综上所述，半导体放电管和TVS管是电子领域中重要的保护元件，它们在保护电路和设备免受过电压和过电流的侵害方面发挥着重要作用。随着科技的进步和电子产品的发展，对过电压保护的需求也会越来越大，这使得半导体放电管和TVS管的应用前景更加广阔。

1.2 文章结构

文章结构部分的内容应该包括对整篇文章的框架和内容安排的介绍。可以按照以下的方式来编写文章结构部分的内容：

本文将围绕着半导体放电管和TVS管展开讨论。首先，在引言部分，我们将对本文的概述进行介绍，包括半导体放电管和TVS管的基本概念和作用。接下来，我们将说明本文的结构，具体列出各个章节的主要内容和目的。

双向tvs瞬态抑制二极管的工作原理

为了更好地理解双向TVS瞬态抑制二极管的工作原理，我们得先搞清楚它的作用是什么。TVS二极管，全名“瞬态电压抑制二极管”，简直就是电子设备中的超级英雄。它的主要任务就是保护你的电路不被突如其来的电压浪潮打得满地找牙。就像我们生活中防雷器具一样，它能迅速“扑灭”那些突然冒出来的电压“火苗”，避免你的设备被烧毁。来，咱们一起深入了解一下这个小家伙是怎么干活的吧！

1. TVS二极管的基本概念

首先，TVS二极管的工作原理其实并不复杂。说白了，它就是一个快速反应的“电压开关”。你可以把它想象成一个非常敏感的阀门，平时保持关闭状态，一旦有电压突袭，它立马就开门，让多余的电压通过，从而保护你的电路。这样，电流不会“暴走”，也不会对你的设备造成伤害。简直是电子界的“护身符”！

1.1 瞬态电压的危害

在了解TVS二极管之前，我们得先认识到瞬态电压的威力。瞬态电压，听上去是不是很吓人？它其实就是那种瞬间冒出来的高电压，这种高电压虽然出现的时间很短，但却能在一瞬间让你的电子设备遭殃。想象一下，雷电天气下突然出现的一道闪电，虽然很快消失，但它对电路的破坏却是立竿见影的。

1.2 TVS二极管的基本结构

TVS二极管通常由硅材料制成，外观和普通二极管差不多。它的内部结构其实非常精密，包括了PN结或者齐纳结，这些结构决定了它的工作特性。它的原理就像是你去商场买东西，店员会在你拿到商品时给你找零。TVS二极管也是一样，它能在电压超标时迅速把多余的电压“找零”，确保电路正常运作。

2. TVS二极管的工作机制

要理解TVS二极管的工作机制，我们得从它的两个工作状态讲起：正常工作状态和瞬态抑制状态。

2.1 正常工作状态

在正常工作时，TVS二极管就像是个懒散的观众，安安静静地待在那儿，不发一言。这时，它的阻抗很高，电流几乎无法通过它。就像你在家里什么都不干，只是静静地看着窗外的风景。设备工作时，电压在正常范围内，TVS二极管只是充当一个“看客”，什么都不会发生。

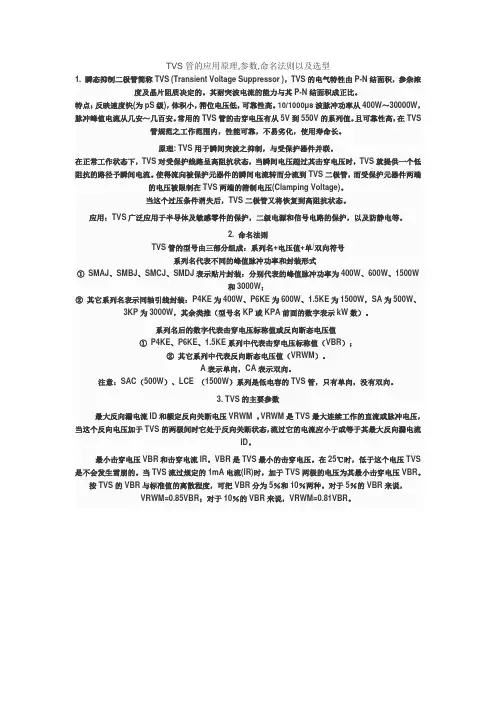

TVS管的应用原理,参数,命名法则以及选型

1. 瞬态抑制二极管简称TVS (Transient Voltage Suppressor )，TVS的电气特性由P-N结面积，参杂浓度及晶片阻质决定的。其耐突波电流的能力与其P-N结面积成正比。

特点：反映速度快(为pS级)，体积小，箝位电压低，可靠性高。10/1000μs波脉冲功率从400W～30000W，脉冲峰值电流从几安～几百安。常用的TVS管的击穿电压有从5V到550V的系列值。且可靠性高，在TVS管规范之工作范围内，性能可靠，不易劣化，使用寿命长。

原理: TVS用于瞬间突波之抑制，与受保护器件并联。

在正常工作状态下，TVS对受保护线路呈高阻抗状态，当瞬间电压超过其击穿电压时，TVS就提供一个低阻抗的路径予瞬间电流。使得流向被保护元器件的瞬间电流转而分流到TVS二极管，而受保护元器件两端的电压被限制在TVS两端的箝制电压(Clamping Voltage)。

当这个过压条件消失后，TVS二极管又将恢复到高阻抗状态。

应用：TVS广泛应用于半导体及敏感零件的保护，二级电源和信号电路的保护，以及防静电等。

2. 命名法则

TVS管的型号由三部分组成：系列名+电压值+单/双向符号

系列名代表不同的峰值脉冲功率和封装形式

① SMAJ、SMBJ、SMCJ、SMDJ表示贴片封装：分别代表的峰值脉冲功率为400W、600W、1500W和3000W；

② 其它系列名表示同轴引线封装：P4KE为400W、P6KE为600W、1.5KE为1500W，SA为500W、3KP为3000W，其余类推（型号名KP或KPA前面的数字表示kW数）。

系列名后的数字代表击穿电压标称值或反向断态电压值

① P4KE、P6KE、1.5KE系列中代表击穿电压标称值（VBR）；

② 其它系列中代表反向断态电压值（VRWM）。

A表示单向，CA表示双向。

注意：SAC（500W）、LCE （1500W）系列是低电容的TVS管，只有单向，没有双向。

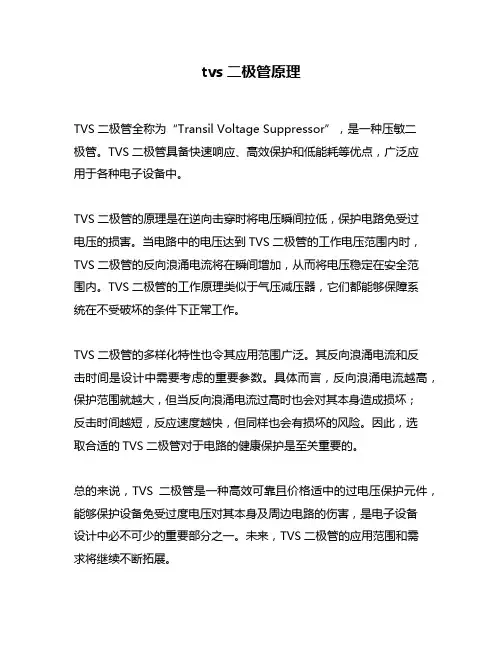

tvs二极管原理

TVS二极管全称为“Transil Voltage Suppressor”，是一种压敏二极管。TVS二极管具备快速响应、高效保护和低能耗等优点，广泛应用于各种电子设备中。

TVS二极管的原理是在逆向击穿时将电压瞬间拉低，保护电路免受过电压的损害。当电路中的电压达到TVS二极管的工作电压范围内时，TVS二极管的反向浪涌电流将在瞬间增加，从而将电压稳定在安全范围内。TVS二极管的工作原理类似于气压减压器，它们都能够保障系统在不受破坏的条件下正常工作。

TVS二极管的多样化特性也令其应用范围广泛。其反向浪涌电流和反击时间是设计中需要考虑的重要参数。具体而言，反向浪涌电流越高，保护范围就越大，但当反向浪涌电流过高时也会对其本身造成损坏；反击时间越短，反应速度越快，但同样也会有损坏的风险。因此，选取合适的TVS二极管对于电路的健康保护是至关重要的。

总的来说，TVS二极管是一种高效可靠且价格适中的过电压保护元件，能够保护设备免受过度电压对其本身及周边电路的伤害，是电子设备设计中必不可少的重要部分之一。未来，TVS二极管的应用范围和需求将继续不断拓展。
