微倾式水准仪的检验与校正

任务三微倾式水准仪的检验与校正1.能说出测量误差及其分类。

2.能区分仪器误差、观测误差、外界条件的影响3.能判断系统误差和偶然误差。

4.能查阅相关资料，解释水准仪各轴线应满足的几何关系。

5、能解释圆水准器检验的目的6能进行圆水准器的检验与校正7、能解释十字丝检验的目的8、能进行十字丝的检验与校正。

9、能解释水准管轴检验的目的10、能进行水准管轴的与检验与校正◎◎四竺匚18学时倒盘三作憾雌水准仪在出厂前都经过严格检校，均能满足下列条件：(1)圆水准器轴L L平行于竖轴VV。

(2)十字丝横丝垂直于竖轴。

(3)水准管轴LL平行于视准轴CC。

但由于仪器在长期使用和运输过程中受到震动和碰撞等原因，使上述各轴线之间的关系可能发生变化。

为保证测量成果的质量，必须对水准仪进检验校正在接受工作任务后，应首先了解工作场地的环境、设备管理要求，穿着符合劳保要求的服装，在老师的指导下，读懂图纸、分析出加工工艺步骤、正确使用工量具、按图样要求，采用划线、錾削、锯割、锉削、孔加工、抛光以及简单的热处理等加工方法，使用游标卡尺、角尺、直尺、进行检测，独立完成榔头制作，并能按现场管理规范要求清理场地，归置物品，按环保要求处理废弃物。

学习活动1 认知仪器误差（4学时）学习活动2 圆水准器检验与校正（4学时）学习活动3 十字丝的检验与校正（4学时）学习活动4学智活动校父学认知仪器误差能说出测量误差及其分类。

能区分仪器误差、观测误差、外界条件的影响能判断系统误差和偶然误差。

能查阅相关资料，解释水准仪各轴线不能满足条件时，对水准测量的影响。

建议学时；6学时中方习仁备］仪器：DS3水准仪工具：三脚架、水准尺计算机资料：关于水准测量的资料教学多媒体、展示板、教材1、查阅质料了解误差来源：水准测量中产生的误差包括_______ 及_________________ 的误差三个方面。

2、仪器误差(1)望远镜视准轴与水准管轴不平行误差。

仪器经过校正后，还会留有残余误差；仪器长期使用或受震动，也会使两轴不平行，这种误差属于系统误差，该项误差的大小，与仪器至水准尺的距离成正比。

水准仪的检验与校正实验报告水准仪的检验与校正实验报告一、引言水准仪是一种用于测量物体水平度的仪器。

在工程测量和建筑设计中，水准仪的准确性至关重要。

为了保证测量结果的准确性，本实验旨在对水准仪进行检验与校正。

二、实验目的1. 学习水准仪的基本原理和使用方法；2. 检验水准仪的准确性；3. 校正水准仪的误差。

三、实验仪器和材料1. 水准仪：型号XYZ-123；2. 校正板；3. 支架；4. 水平仪；5. 直尺；6. 笔记本电脑。

四、实验步骤1. 检查水准仪的外观和零件是否完好，并确保水准仪处于水平状态；2. 将水准仪放置在支架上，并使用水平仪进行校正；3. 将校正板放置在水准仪的工作台上，并调整水准仪的仪器高度，使其与校正板平行；4. 使用直尺测量校正板上的标记点与水准仪读数之间的差异；5. 记录每个标记点的读数和差异；6. 将读数差异转换为实际高度差；7. 分析差异的原因，并根据分析结果进行水准仪的校正。

五、实验结果与分析在本实验中，我们进行了对水准仪的检验与校正。

通过测量校正板上的标记点与水准仪的读数差异，我们得到了以下实验结果：标记点1：读数差异为0.2mm，对应实际高度差为0.4mm；标记点2：读数差异为0.1mm，对应实际高度差为0.2mm；标记点3：读数差异为0.3mm，对应实际高度差为0.6mm。

通过分析差异的原因，我们发现水准仪可能存在以下误差：1. 仪器本身的制造误差；2. 支架的不稳定性；3. 读数的误差。

为了校正水准仪的误差，我们可以采取以下措施：1. 调整水准仪的仪器高度，使其与校正板平行；2. 使用更精确的支架；3. 提高读数的准确性。

六、结论通过本实验，我们对水准仪进行了检验与校正。

根据实验结果和分析，我们得出以下结论：1. 水准仪存在一定的误差，需要进行校正；2. 校正水准仪的方法包括调整仪器高度、更换支架和提高读数准确性；3. 校正后的水准仪能够提供更准确的测量结果。

水准仪的检验与校正林乐胜2004年11月根据水准测量的原理，水准仪必须能提供一条水平视线，才能正确地测出两点间的高差，从而由已知点高程推求未知点高程。

水准仪出厂时各轴线间所具有的几何关系是经过严格检校的，确保仪器能提供一条水平视线，使仪器处于正常状态；但由于仪器在长期使用和运输过程中受到震动等原因，各轴线间之间的关系发生变化，使仪器处于非正常使用状态；因此，为了确保仪器观测数据的准确，我国现行建筑法规规定，仪器首次使用之前以及仪器首次进入施工现场之前必须进行检定，两次检定时间间隔不能超过国家规定的强制检定周期。

水准仪的强制检定周期为一年。

【背景资料：国家测绘局《测绘计量管理暂行办法》国测国字…1996‟24号第十三条规定，“测绘计量器具（用于直接或间接传递量值的测绘工作用仪器、仪表和器具），必须经周期检定合格，才能用于测绘生产。

未经检定、检定不合格或超过检定周期的测绘计量器具，不得使用”。

“在测绘计量器具检定周期内，可由使用者依据仪器使用状况自行检校”。

“教学示范用测绘计量器具可以免检，但须向省级测绘主管部门登记，并不得用于测绘生产。

”“检验、校正”与”检定”的区别：“检验、校正”是指使用者对仪器的检查，发现问题进行校正使之满足应有的技术要求；“检定”是指由国家法定检测部门对计量器具的检验和校正，并对合格仪器发放检定合格证明文件等。

】下面我们介绍水准仪的检验、校正方法。

水准仪检验就是查明仪器各轴线是否满足应有的几何条件，只有这样水准仪才能真正提供一条水平视线，正确地测定两点间的高差。

如果不满足几何条件，且超出规定的范围，则应进行仪器校正，所以校正的目的是使仪器各轴线满足应有的几何条件。

此外，水准仪还设置了一个便于操作的圆水准器，利用它使水准仪初步安平。

水准仪的主要轴线见图1。

一、水准仪应满足的条件1、两个主要条件：一是水准管的水准轴应与望远镜的视准轴平行(微倾式水准仪)／水平视线与望远镜的视准轴平行(自动安平水准仪DSZ)；二是望远镜的视准轴不因调焦而变动位置。

水准仪检验校正为保证测量工作能得出正确的成果，工作前必须对所使用的仪器进行检验和校正。

一、微倾式水准仪的检验和校正微倾式水准仪的主要轴线见图2－24，它们之间应满足的几何条件是：1. 圆水准器轴应平行于仪器的竖轴；2. 十字丝的横丝应垂直于仪器的竖轴；3. 水准管轴应平行于视准轴。

图 2－24检验校正的步骤和方法如下：(一) 圆水准器的检验和校正目的使圆水准器轴平行于仪器竖轴，圆水准器气泡居中时，竖轴便位于铅垂位置。

检验方法旋转脚螺旋使圆水准器气泡居中，然后将仪器上部在水平方向绕竖轴旋转180°，若气泡仍居中，则表示圆水准器轴已平行于竖轴，若气泡偏离中央则需进行校正。

校正方法用脚螺旋使气泡向中央方向移动偏离量的一半，然后拨圆水准器的校正螺旋使气泡居中。

由于一次拨动不易使圆水准器校正得很完善，所以需重复上述的检验和校正，使仪器上部旋转到任何位置气泡都能居中为止。

圆水准器校正装置的构造常见的有两种：一种在圆水准器盒底有三个校正螺旋(图2－25a)；盒底中央有一球面突出物，它顶着圆水准器的底板，三个校正螺旋则旋入底板拉住圆水准器。

当旋紧校正螺旋时，可使水准器该端降低，旋松时则可使该端上升。

另一种构造，在盒底可见到四个螺旋(图2－25b)，中间一个较大的螺旋用于连接圆水准器和盒底，另三个为校正螺旋，它们顶住圆水准器底板。

当旋紧某一校正螺旋时，水准器该端升高，旋松时则该端下降，其移动方向与第一种相反。

校正时，无论对哪一种构造，当需要旋紧某个校正螺旋时，必须先旋松另两个螺旋，校正完毕时．必须使三个校正螺旋都处于旋紧状态。

(a) (b)图 2－25检校原理若圆水准器轴与竖轴没有平行，构成一α角，当圆水准器的气泡居中时，竖轴与铅垂线成α角(图2－26a)。

若仪器上部绕竖轴旋转180°，因竖轴位置不变，故圆水准器轴与铅垂线成2α角(图2－26b)。

当用脚螺旋使气泡向零点移回偏离量的一半，则竖轴将变动一α角而处于铅垂方向，而圆水准器轴与竖轴仍保持α角(图2－26c)。

水准仪的检验与校正实验报告（共5则）第一篇: 水准仪的检验与校正实验报告水准仪的检验与校正实验报告一、实验目的与要求:1.弄清水准仪的主要轴线及它们之间应满足的几何关系；2.掌握DS3水准仪检验与校正的方法。

二、设备:DS3水准仪1台, 水准尺2根, 尺垫2个, 小螺丝刀1把, 校正针1根, 记录板1块。

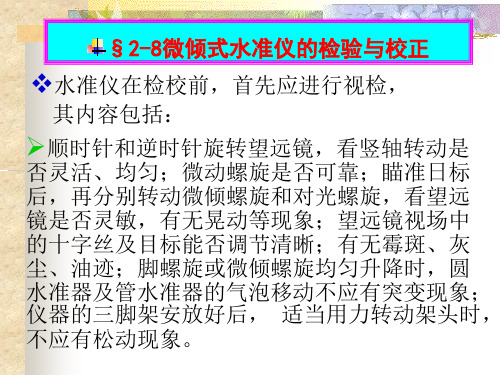

三、方法与步骤:1.一般性检验:安置仪器后, 首先检验：三脚架是否牢固, 制动和微动螺旋、微倾螺旋、对光螺旋等是否有效, 望远镜成像是否清晰等, 同时了解水准仪各主要轴线及其相互关系。

2.圆水准器轴平行于仪器竖轴的检验与校正:检验：转动脚螺旋使圆水准器气泡居中, 将仪器绕竖轴旋转180°后, 若气泡仍居中, 则说明圆水准器轴平行于仪器竖轴, 否则需要校正。

校正：先稍松圆水准器底部中央的固紧螺丝, 再拨动圆水准器的校正螺丝, 使气泡返回偏离量的一半, 然后再转动脚螺旋使气泡居中。

如此反复检校, 直到圆水准器在任何位置时, 气泡都在刻划圈内为止, 最后旋紧固紧螺旋。

3.十字丝横丝垂直于仪器竖轴的检验与校正:检验：以十字丝横丝一端瞄准约20m处的一细小目标点, 转动水平微动螺旋, 若横丝始终不离开目标点, 则说明十字丝横丝垂直于仪器竖轴, 否则需要校正。

校正：旋下十字丝分划板护罩, 用小螺丝刀松开十字丝分划板的固定螺丝, 微略转动十字丝分划板, 使转动水平微动螺旋时横丝不离开目标点。

如此反复检校, 直至满足要求。

最后将固定螺丝旋紧, 并旋上护罩。

4.水准管轴与视准轴平行关系的检验与校正:检验: 在平坦地面上选定相距60-80米的A.B两点, 放下尺垫立水准尺。

现在距A.B等距离处安置水准仪, 分别读取A.B两点水准尺读数a1.b1, 求得正确高差Hab(b1(a1。

再在A点附近2-3米处水准仪, 分别读取A.B两点水准尺读数a2.b2, 求得B尺的上的应有读数b2(a2(Hab。

若b2=b2'时, 说明水准管轴与视准轴平行；若b2(b2'时, 说明水准管轴与视准轴不平行。

2022水准仪操作培训课件讲师：01、水准测量02、水准测量的仪器及工具03、水准仪的使用04、水准测量的方法及成果处理05、微倾式水准仪的检验与校正水准测量011.1、高程测量概述•水准测量•三角高程测量•GPS高程测量•气压高程测量其中水准测量能满足不同的精度要求，是测定地面点高程的主要方法，它广泛用于国家高程控制测量和工程测量中。

1.2、水准测量水准测量：用水准仪进行高程测量的工作，高程测量的主要方法。

使用仪器：水准仪原理：利用水准仪提供的一条水平视线，并借助水准尺，测定地面两点间的高差，这样就可由已知点的高程推算出未知点的高程。

1.2、水准测量h AB =a-b高差=后视读数-前视读数注意：1、高差的符号有正有负。

当高差为正值时，表示前视点B高于后视点A;当高差为负时，表示前视点B低于后视点A。

2、计算高差时，一定要用后视读数减去前视读数，次序不能颠倒。

水准测量的仪器及工具02水准尺和尺垫水准尺和尺垫单面尺－水准尺仅一面有分划双面尺－(黑面,红面，尺常数4.687m 或 4.787m ）用于三等以下水准测量。

塔尺－可伸缩，伸足为3米、5米，用于一般工程测量。

尺垫－在转点上立尺用。

转点处立水准尺，用生铁铸成中间突起的三角形基座，防止立尺沉降和高程变动尺垫水准尺塔尺S3 水准仪外型水准仪等级(精度系列)： DS05 DS1 DS3 DS10 （D：大地测量；S：水准仪 型号下标：毫米数，表示1公里往、返测量的高差平均值的中误差。

水准仪构造(主要部分)：望远镜、水准、支架、 基座望远镜基座物镜物镜调焦螺旋微动螺旋制动螺旋微倾螺旋脚螺旋准星目镜水准仪的使用03安置水准仪,用连接螺旋把仪器固定在三脚架上。

（一）粗平根据圆水准器气泡，用脚螺旋粗略置平仪器；（二）瞄准将望远镜对准水准尺，进行目镜和物镜调焦， 使十字丝和尺像清晰；（三）精平旋转微倾螺旋，使水准管气泡严格居中；（四）读数按十字丝的中横丝在水准尺上读数。
