厂区照明改造方案一、背景分析在工业厂区中，照明系统的重要性不言而喻。
良好的照明系统能提高员工工作效率、安全生产水平和产品质量。
然而，过时的照明设备和不合理的照明方案会导致能源浪费和额外的维护成本。
因此，对厂区照明进行改造是必要的。
二、目标设定1.提高照明质量：确保厂区的照明充足、稳定，消除或降低照明盲区和眩光等问题。
2.节能降耗：减少能源消耗，提高能源利用效率，降低照明运行成本。
3.延长使用寿命：选用高质量、高耐久性的照明设备，提高设备使用寿命，减少维护的频率和成本。
4.环保可持续：采用环保照明设备，减少对环境的污染。
三、改造方案1.先进的照明设备选择：选用高效能的LED灯具代替传统光源，LED灯具具有高亮度、高效能、长寿命和低功耗的特点。
在选择LED灯具时，应注意其光通量、光色和光散布角度，以保证照明质量。
2.合理的照明布局：根据厂区的功能需求和布局特点，制定照明设备的数量、位置和布置方案。
注意避免照明盲区和眩光问题，同时充分利用自然光和照明补光相结合的方式，节约能源。
3.智能照明管理系统：安装智能照明管理系统，通过感应器、亮度控制器等智能设备，实现照明的自动调节和管理。
例如，通过感应器感应到人员活动时，自动调亮灯光；在无人活动时，自动调暗或关闭灯光。
这样可以有效降低能源浪费。
4.定期维护和检查：建立照明设备的定期维护和检查机制，包括灯管、灯泡的更换、灯具清洁、电源线检查等。
定期对照明系统进行维护和保养，及时发现并解决问题，确保照明系统的长期稳定运行。
5.能源管理意识培训：对厂区员工进行能源管理意识的培训，提高员工对节能减排的认识和理解，提倡并落实节约用电的行为。
四、实施计划1.确定改造范围和目标：明确需要改造的区域和改造的目标，制定详细的改造计划和时间表。
2.确定预算和投资回报计划：根据厂区规模、改造内容和设备的价格，制定合理的改造预算和投资回报计划，确保改造项目的可行性。
3.选择合作伙伴：选择具有丰富经验和可靠信誉的照明设备供应商，确保设备的质量和服务的可靠性。
工厂照明设施改造技术方案一、改造背景。
咱这工厂啊，现在的照明就像个“半吊子”，有些地方亮得刺眼，有些角落又黑咕隆咚的，就像捉迷藏似的。
这不仅影响工人们干活的效率，说不定还存在安全隐患呢。
所以啊，这照明设施改造那是势在必行。
二、现状分析。
1. 照明布局。
现在的灯分布得那叫一个乱，就像随意撒在棋盘上的棋子。
有的工作区域灯多，有的地方却少得可怜，导致光照不均匀。
2. 灯具类型。
好多灯具都是老古董了，光效低得很。
像那些老式的白炽灯，就像个“电老虎”，吃电不少，发光却不多，还特别容易坏。
3. 照明控制。
基本就是简单的开关控制，不管白天黑夜，不管有没有人在工作，灯就那么开着，一点都不智能，这电费啊，就像流水一样哗啦啦地流走了。
三、改造目标。
1. 均匀照明。
要让咱这工厂里每个角落都像大白天一样亮堂堂的，没有阴影，没有黑暗的死角，工人们不管在哪都能清楚地看到自己手头的活儿。
2. 节能高效。
换上那些吃电少、发光多的灯具，就像把“大胃王”换成“小胃口大力士”，让电费账单不再那么吓人。
3. 智能控制。
实现照明的智能化，有人来灯就亮，人走灯就灭，还能根据不同的时间段和工作需求自动调节亮度，这多酷啊，就像给照明设施装上了一个聪明的小脑袋。
四、具体改造方案。
1. 灯具选型。
生产车间。
对于生产车间这种大面积的区域，我们选用LED工矿灯。
这种灯啊，就像个超级亮的小太阳，光效高得很，而且寿命长，不会像那些老灯具似的动不动就罢工。
而且它的光线均匀，能把整个车间照得清清楚楚。
仓库。
仓库里呢，我们采用智能感应的LED灯管。
平时没人的时候，它就暗着，一有人进来，立马亮起来，就像一个忠诚的小卫士在随时待命。
办公区域。
办公区域就用那种可调节亮度的LED面板灯。
既能满足办公的亮度需求，又能在不需要太亮的时候调暗一点，保护大家的眼睛，还能节能呢。
2. 照明布局优化。
根据各个区域的功能和大小，重新规划灯具的数量和位置。
比如在生产线上，按照一定的间距均匀地布置工矿灯，确保每个操作工位都有充足的光照。

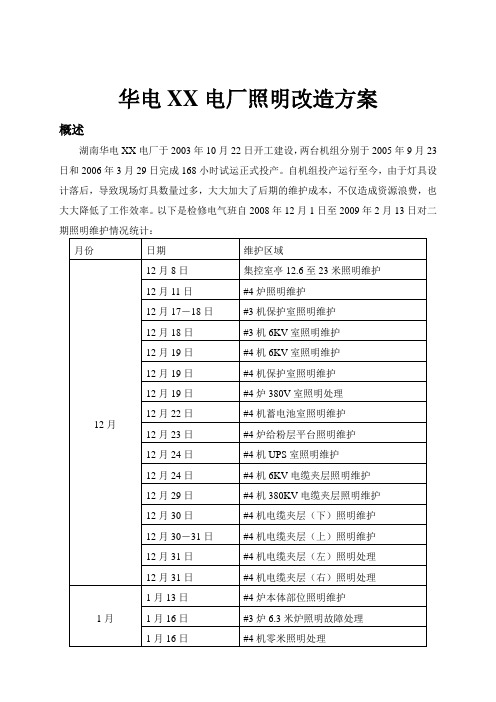

华电XX电厂照明改造方案概述湖南华电XX电厂于2003年10月22日开工建设，两台机组分别于2005年9月23日和2006年3月29日完成168小时试运正式投产。
自机组投产运行至今，由于灯具设计落后，导致现场灯具数量过多，大大加大了后期的维护成本，不仅造成资源浪费，也大大降低了工作效率。
以下是检修电气班自2008年12月1日至2009年2月13日对二期照明维护情况统计：2月2月1日#4机汽机房照明处理2月2日#3机汽机房照明处理2月6日#3机汽机房23米照明处理2月6日#3炉照明维护2月13日#3炉照明维护灯具选型不合理，质量差，无法满足电厂高温、粉尘、震动、腐蚀的特殊工作环境，现场灯具大量出现外壳掉落，镇流器和灯座烧毁、灯具内部进水积尘的现象，照明无法满足基本的安全生产需要。
目前#3、#4号机组使用的灯具有球形三防灯、条形三防灯和铝皮灯。
球形三防灯1、灯具外壳和镇流器盒采用的是铁质材料，导热性能差，在灯具长时间工作发热后，不能及时散热，易将灯泡和镇流器烧毁，也易引起线路短路，影响其他灯具的正常工作。
并且铁质材料在腐蚀环境中极易生锈。
2、密封性能：密封圈采用橡胶材料，不耐高温，在灯具长期工作发热的情况下（250W 灯泡的工作温度是200－250度），极易变形脆化，大大影响灯具密封性能，在粉尘、露天环境下出现灯具内部进水、积尘现象。
这也是引起线路短路的重要原因之一。
3、灯具外壳与灯座的连接卡扣可靠性差，在频繁更换灯泡和现场震动情况下，容易变形、变松，造成灯具外壳脱落。
条形灯1、镇流器盒采用的是铁质材料，导热性能差，在灯具长时间工作发热后，不能及时散热，易将镇流器烧毁，也易引起线路短路，影响其他灯具的正常工作。
并且铁质材料在腐蚀环境中极易生锈。
2、透明件采用塑料材质，在灯泡工作发热和雨雪的刺激下，呈现了不同程度开裂、发黄的现象。
不仅影响灯具透光性，也容易积尘、积水，造成灯具甚至线路短路。
因为镇流器的大量烧毁，现二期照明全部采用自镇流高压汞灯，其特性是寿命短、发光效率低，当灯泡工作达到一定温度时会自动熄灭，约15分钟后才能再次启动，且必须垂直安装，否则出现自熄现象。
照明改造施工方案***平台、区域照明改造方案鉴于#1、#2锅炉煤斗平台、#1、#2一次风机油站、#1、#2锅炉清渣机上升段平台、渣水系统浓缩池和缓冲水仓顶部缺乏照明设施，维护和检修，尤其是抢修带来了许多不便和困难。
为从根本上改变这种状况，不能满足现场安全文明生产的要求，拟在上述场所设置照明设施。
一、施工方案：1.电缆敷设及灯具安装方案：1）#1炉捅煤平台：分别在（ab至ef）两台原煤仓之间墙面与对应水泥支柱上，加装照明灯具共15盏（三防灯具）。
此照明电源可从“#1机除氧器26米层正常照明箱”(加装1个32a、1p控制空开)引接。
电源线缆延#1汽机房除氧器层穿镀锌钢管敷设至捅煤平台加装灯具下方安装接线。
电缆敷设距离为140米，镀锌钢管敷设距离为130米。
2） #2锅炉煤斗平台：在两个原煤筒仓（AB至EF）和相应的水泥柱之间的墙上，共安装了15个照明灯（三个防护灯）。
该照明电源可从“2号机组除氧器26m层正常照明箱”或“2号机组除氧器层维护电源箱”（增加一个32a和1p控制空气开关）引出。
电力电缆延伸#2至汽机房除氧器层，经镀锌钢管敷设至对煤平台。
导线安装在灯的下方。
电缆敷设距离140~160m，镀锌钢管敷设距离130~150m。
3）#1、#2机一次风机油站：分别在#1、#2机一次风机油站靠通道侧工字钢支柱内侧上方加装照明灯具共4盏（轻型防爆平台灯）。
此照明电源可从就近的照明灯分线盒处延电缆槽架敷设电源线引接。
电缆敷设距离为48米，镀锌钢管敷设距离为20米。
（无电缆支架处可加装镀锌管敷设安装）4） #1#和#2炉渣挖泥船上升段平台：分别在#1和#2炉渣挖泥船上升段平台防护栅栏的相应侧面安装4盏照明灯（轻型防爆平台灯）。
照明电源可沿电缆桥架从附近的照明接线盒引入。
电缆敷设距离50m，镀锌钢管敷设距离40m。
（镀锌管可安装在没有电缆支架的地方）5）渣水系统浓缩池及缓冲水仓顶部：分别在#1、#2炉缓冲水仓顶部电动葫芦槽钢支柱外侧对应两边加装照明灯具共4盏（三防灯具）；渣水系统浓缩池顶部分别在栈桥过道防护栏对应两边外侧加装照明灯具共2盏（三防灯具）。
厂区机房照明灯改造安全施工方案
一、项目背景
近年来，随着公司业务的持续扩张和机房设备的更新换代，厂区机房的照明系统亟需改造升级。
为了提升机房照明效果、节能降耗以及保障施工安全，制定本安全施工方案。
二、施工内容
1.更换LED灯具
2.老旧线路更换
3.新增照明设备
4.安装安全监控设备
三、施工策略
1. 施工前准备
•制定详细的工程施工计划
•进行现场安全检查，确保施工环境安全
•配备必要的施工工具和装备
2. 施工过程
•按照施工计划逐步更换LED灯具，注意施工顺序和效率
•老旧线路更换过程中，要确保断电和通电操作的安全
•新增照明设备要确保设备固定可靠，不影响原有设备正常运转
•安装安全监控设备，确保施工过程和设备运行安全可靠
3. 施工后整改
•要对施工后的工程进行全面检查，确保设备正常运行
•对施工现场进行清理，保持整洁安全
四、安全措施
1.施工人员必须经过相关培训，持证上岗
2.施工现场必须设置明显的安全警示标志，保证施工区域的安全通道畅
通
3.施工现场必须配备相应的安全设备，如安全帽、手套、安全鞋等
4.施工过程中必须按照相关标准操作，避免电气事故和施工伤害的发生
五、施工验收标准
1.照明设备运行正常，无明显闪烁和损坏
2.老旧线路更换完好，无短路和漏电情况
3.安全监控设备安装牢固，监控正常
4.施工区域整洁无杂物，安全通道畅通
六、总结
本安全施工方案旨在提高厂区机房的照明效果，节能降耗，保障施工安全。
施工过程中，将严格按照施工方案和相关安全规范操作，确保施工过程安全可靠。
如有问题，请及时沟通。
第1篇一、项目背景随着社会的发展和科技的进步，照明在建筑、交通、商业等领域的作用日益凸显。
为了提高照明质量，降低能耗，改善环境，本项目将对现有照明系统进行改造。
本方案旨在详细阐述照明改造的施工流程、技术要求、质量标准及安全措施。
二、项目概述1. 项目名称：XX照明改造工程2. 项目地点：XX市XX区XX街道XX小区3. 项目规模：总面积约XX平方米，涉及XX栋楼，XX个单元4. 改造内容：- 公共区域照明改造- 室内照明改造- 停车场照明改造- 节能灯具更换三、施工准备1. 人员准备：- 施工队伍：组建专业的照明施工队伍，包括项目经理、技术员、电工、安装工等。
- 人员培训：对施工人员进行专业培训，确保掌握照明改造的相关知识和技能。
2. 材料准备：- 照明设备：根据设计要求，准备节能灯具、光源、配电箱、开关、插座等。
- 施工工具：准备电线、电缆、工具箱、梯子、螺丝刀等施工工具。
3. 技术准备：- 施工图纸：仔细阅读施工图纸，明确照明改造的具体要求。
- 施工方案：制定详细的施工方案，包括施工顺序、施工方法、质量标准等。
四、施工流程1. 前期准备：- 现场勘查：对施工现场进行勘查，了解现有照明系统的状况。
- 施工图纸会审：组织施工图纸会审，明确施工要求和技术标准。
2. 施工阶段：- 公共区域照明改造：- 拆除旧灯具：按照设计要求，拆除旧灯具，清理现场。
- 安装新灯具：按照施工图纸，安装新灯具，确保安装牢固。
- 连接线路：连接灯具与配电箱、开关等线路，确保线路连接正确。
- 室内照明改造：- 拆除旧灯具：拆除室内旧灯具，清理现场。
- 安装新灯具：按照设计要求，安装新灯具，确保安装牢固。
- 连接线路：连接灯具与配电箱、开关等线路，确保线路连接正确。
- 停车场照明改造：- 拆除旧灯具：拆除停车场旧灯具，清理现场。
- 安装新灯具：按照设计要求，安装新灯具，确保安装牢固。
- 连接线路：连接灯具与配电箱、开关等线路，确保线路连接正确。
照明工程改造的方案一、前言随着科技的发展和人们对照明环境的需求不断增加，传统的照明设备已不能满足人们对照明需求的新要求，照明工程改造成为一个当务之急。
照明工程改造不仅可以改善居住和工作环境，还可以节约能源，降低能耗，并且可以提高照明设备的使用寿命和安全性。
本文将结合实际情况，提出一套照明工程改造方案，希望对业主或者相关单位有所帮助。
二、照明工程现状分析1.照明工程存在的问题（1）能源消耗大：传统的照明设备一般使用白炽灯，节能灯等，存在能源消耗大的问题，严重影响了节能环保的要求。
（2）照明效果差：传统的照明设备光亮度不够，色彩还原度低，不能满足人们对于照明环境的高品质需求。
（3）安全隐患：部分老旧的照明设备存在漏电、短路等安全隐患。
2.改造的需求（1）提高照明质量：改造后的照明设备要求亮度高、色彩还原度好，可以使人们在使用时更加舒适。
（2）节约能源：改造后的照明设备要求能够达到节能环保的标准，减少能源消耗、节约能源。
（3）提高安全性：改造后的照明设备要求可以避免漏电、短路等安全隐患，确保使用者的安全。
三、改造方案1.照明设备的选择（1）LED灯具：在传统照明设备与LED灯具相比，LED灯具的亮度更高，寿命更长，能耗更低，节能环保效果显著。
因此，通过更换传统照明设备为LED灯具，可以有效改善现有照明环境。
（2）自动感应灯：在一些人员流动较大的场所，可以考虑使用自动感应灯，当有人经过时，自动感应灯会亮起，当没有人时自动感应灯则会自动关闭，以此来达到节能的目的。
2.照明设备的布局（1）合理规划照明布局：根据不同场所的使用需求，合理规划照明设备的布局，以充分利用光线，提高照明效果。
（2）避免灯光交叉：在照明布局时，要避免灯光交叉造成的视觉干扰，提高照明的舒适度。
3.智能控制系统（1）光感应控制：对于部分场所，可以考虑使用光感应控制系统，根据自然光线的变化来智能控制照明设备的亮度，以此来进一步提高能源利用率。
电厂照明改造施工方案一、项目背景电厂作为能源供应的重要环节，其照明设施在保障操作人员的安全和提高工作效率方面起着关键作用。
然而，随着时间的推移，原有的照明设施逐渐老化，不仅能源消耗高，而且光照亮度也无法满足现代电厂的需求。
因此，对电厂的照明设施进行改造势在必行。
二、改造目标本次电厂照明改造的目标是通过更新照明设施，减少能源消耗，提高照明效果，实现以下效果：1.降低能耗：采用先进的LED照明技术，提高照明效率，减少能源消耗；2.提高照明质量：提供更稳定、均匀、明亮的照明，以便为操作人员提供更良好的工作环境；3.增强可靠性：确保照明设施的稳定运行，减少维护和更换频率；4.降低运营成本：减少能源消耗和维护成本，从长远角度降低电厂的运营成本。
三、改造方案1. 照明设备选型本项目将采用LED照明设备作为改造方案的主要照明设备。
LED照明的优势在于节能、寿命长、亮度高且可调节，适合作为电厂照明的首选。
同时，为了满足不同场景的需求，我们将选择具有调光和调色功能的LED照明灯具。
2. 照明布局优化根据电厂的实际需求，我们将对照明布局进行优化。
主要优化方向如下：•确保主要工作区域的光照度满足标准要求，避免过暗或过亮对操作人员的影响；•安装适当数量的照明设备，提高整体照明质量，并考虑节能因素，避免冗余的照明设备；•根据照明需求的不同，采用合适的照明方式，如直接照明、间接照明、补光照明等。
3. 照明控制系统设计为了提高照明设备的智能化程度和节能效果，我们将设计照明控制系统。
主要设计内容如下：•采用传感器或定时器等装置，实现对照明设备的自动开关控制；•结合电厂的工作模式，设置不同的照明场景，应对不同时间段的照明需求；•配备远程控制功能，方便对照明设备进行集中管理和监控。
4. 安全性考虑在电厂进行照明改造时，安全性是一个非常重要的考虑因素。
以下为改造方案的安全性考虑点：•照明设备安装位置应考虑避免对操作人员的视线产生影响，保持足够的安全间距；•照明设备的电源配电系统应符合电厂的相关安全标准和规范；•照明设备的电气连接应牢固可靠，确保不会引起火灾或短路等安全问题。
照明改造实施方案一、前言随着社会的发展和科技的进步，照明技术也在不断更新换代。
传统的照明设备已经不能满足现代人们对于光环境的需求，因此，进行照明改造已经成为当下的一个重要课题。
本文将就照明改造的实施方案进行探讨，希望能够为相关单位提供一些参考和借鉴。
二、照明改造的必要性1. 节能环保：传统的照明设备功耗大，能源利用率低，而LED等新型照明设备能够大幅度降低能耗，实现节能环保。
2. 提高照明质量：新型照明设备可以更好地模拟自然光，提高照明质量，减少眼睛疲劳和视觉疲劳。
3. 降低维护成本：新型照明设备寿命长，维护成本低，可以减少后期的维护支出。
三、照明改造实施方案1. 能源分析：首先需要对原有的照明设备进行能源分析，了解其能耗情况和使用效率，为后续的改造提供数据支持。
2. 照明方案设计：根据能源分析的结果，设计合理的照明方案，选择适合的照明设备和灯具，确保新的照明系统能够满足使用需求。
3. 照明设备采购：根据照明方案设计的要求，进行照明设备的采购工作，选择正规的供应商，确保产品质量和售后服务。
4. 安装调试：进行照明设备的安装和调试工作，确保设备安装正确，灯光效果符合设计要求。
5. 使用培训：对相关工作人员进行新照明设备的使用培训，提高其对新设备的操作和维护能力。
6. 运行监测：新照明系统投入使用后，需要进行运行监测，及时发现和解决可能存在的问题，确保系统的正常运行。
四、照明改造的效果评估1. 能源节约：对比改造前后的能耗数据，评估新照明系统的节能效果。
2. 照明质量：通过用户满意度调查等方式，评估新照明系统对照明质量的提升效果。
3. 维护成本：对比改造前后的维护成本，评估新照明系统的维护成本降低情况。
四、总结照明改造是一个系统工程，需要从能源分析到方案设计再到实施和评估，每一个环节都需要认真对待。
通过科学合理的照明改造实施方案，可以为单位节约能源、提高照明质量、降低维护成本，达到可持续发展的目标。
照明改造施工方案范本1. 引言本方案描述了一个照明改造施工项目的整体方案和具体步骤，旨在提供给工程团队进行照明改造项目的指导和参考。
该方案包括项目背景、改造目标、施工步骤、材料和设备清单等内容。
2. 项目背景照明改造项目是为了提升现有照明系统的能效和亮度，以减少能源消耗并改善场所的照明质量。
本项目的背景包括以下方面： - 现有照明系统老化，亮度衰减，能效较低。
- 消费者对于照明质量的要求提高，需要提供更高亮度和更好的照明效果。
3. 改造目标本次照明改造项目的目标是： - 提高照明系统的能效，实现能源节约。
- 提升亮度和照明效果，改善场所的照明质量。
- 减少能耗，降低运营成本。
4. 施工步骤本项目的施工步骤包括以下几个阶段：4.1 规划阶段在规划阶段，需要进行以下工作： - 评估现有照明系统的状况和性能。
- 分析照明需求，确定改造方案的具体要求和目标。
- 制定施工计划，确定施工周期和资源需求。
4.2 设计阶段在设计阶段，需要进行以下工作： - 根据需求和目标，设计改造方案的细节。
- 选择合适的照明设备和材料，并进行设备配置和网络布局。
- 绘制照明系统的图纸和构建方案。
4.3 采购阶段在采购阶段，需要进行以下工作： - 制定采购计划，确定所需照明设备和材料的数量和规格。
- 寻找供应商并进行招标，比较不同供应商的报价和产品质量。
- 确定供应商和签订合同，安排物流和交付。
4.4 施工阶段在施工阶段，需要进行以下工作： - 拆除现有照明设备和设施。
- 安装新的照明设备和设施，包括灯具、开关和控制系统等。
- 进行布线和连接，确保照明系统的正常运行。
- 进行调试和测试，确保照明系统的稳定和高效。
4.5 完工阶段在完工阶段，需要进行以下工作： - 进行系统验收，检查照明系统是否符合设计要求和目标。
- 进行用户培训，教育用户如何正确使用和维护照明系统。
- 提供操作手册和维护指南，帮助用户进行后续的管理和维护工作。
油田热电厂除尘分厂固定照明改造方案深圳市海洋王照明工程有限公司XX服务中心联系人：电话：E-mail:传真：地址:XX市XX区XX幢XX单元XX室XX油田热电厂除尘分厂照明改造方案一、设计原理本方案主要改造消防泵房、排水泵房、灰渣泵房、1#、2#电除尘的照明。
现有照明已经过十多年的运行，照明灯具有许多地方已经损坏、老化、维护量大、维修难，照明严重不足，不能满足现有照明需求，存在着一定的安全隐患，距我厂创一流电厂的安全文明生产要求有着较大的差距，故我们提出对消防泵房、排水泵房、灰渣泵房、1#、2#电除尘本体照明系统进行改造。
二、设计方案由于本次改造主要以内场照明改造为主，目的改善整个泵房内照明以看清机泵运行情况为主，灯具选型上本着既能节能环保、节约成本又能使现场有充足的照明光源，符合安全文明生产的要求。
提此改造方案及相关的示意图见附件。
三、所选灯具主要性能介绍1.NSC9720-J150 防眩通路灯灯具采用铸铝合金外壳,压铸成型,表面喷塑,结构轻巧;透明件采用灯芯绒钢化玻璃,防眩光、抗紫外线，灯泡采用高效气体放电灯，高效节能。
照明角度大，范围广，光线均匀柔和，灯具与电器箱为一体化设计，连接简单，维护方便。
2.NSC9700-J400 防眩通路灯灯具以特制大功率高效气体放电灯作光源，节能寿命长，采用特制反光镜和最新超低眩光技术，光线柔和，灯具可有效的减震、散热结构和密封、防腐处理降低故障率，安装支架设置调节机构，可上下调节照明角度。
3.NGC9810-J400高顶灯灯具利用高效气体放电灯泡作光源、光效高、寿命长，节能环保；采用节能镇流器作电源，能耗低、发热小、性能稳定；特殊的防震结构，能超强防震；灯具与电气箱为一体化设计，操作简单，维修简单。
消防泵房平面图注：垛子NSC9720-J150防眩通路灯共7套灯距地面4米举架8米厂房12mX24m 排水泵房池间注：窗户NSC9720-J150防眩通路灯共4套灯距地面3米排水泵房泵间上层窗户操作柜注：窗户防眩通路灯共4套灯距地面3米举架5米长18米负一层柱子3#雨水泵2#雨水泵1#雨水泵楼梯楼梯注：墙柱子NSC9720-J150防眩通路灯共2套灯距副一层地面4米排水泵房泵间负二层注：防眩通路灯共4套灯具地面2.2米1#电除尘本体2#电除尘本体注：窗户NSC9720防眩通路灯共8套两侧墙壁灯具距离地5.0米NSC9700防眩通路灯共4套二层平台灯具距平台2.5米灰渣泵房内场注: 窗户NGC9810-J400高顶灯共6套灯具距地面12米吊顶安装灰渣泵坑6m注: NSC9720-J150防眩通路灯共6套灰渣泵房前外场注: 窗户NSC9700-J400防眩通路灯共2套分别照射清水池\灰渣池,安装在灰渣泵房外墙壁的中间灯距地面5米清水池长20米灰渣池长26米灰场灰水回收泵房注: 窗户NSC9720-J150防眩通路灯共8套上层灯距地面2.5米以上各泵房总计数量如下：消防泵房：NSC9720-J150防眩通路灯7套原有10套排水泵房：NSC9720-J150防眩通路灯14套原有27套其中：池间：4套原12套；上层：4套原6套；负一层：2套原3套；负二层：4套原6套1#电除尘本体：NSC9720-J150防眩通路灯8套原有24套NSC9700-J250防眩通路灯4套2#电除尘本体：NSC9720-J150防眩通路灯8套原有24套NSC9700-J250防眩通路灯4套灰渣泵房：NSC9720-J150防眩通路灯6套原6套NGC9810-J400高顶灯6套原12套NSC9700-J400防眩通路灯2套灰场灰水回收泵房：NSC9720-J150防眩通路灯8套原12套整体合计：NSC9720-J150 防眩通路灯51套NSC9700-J250 防眩通路灯8套NSC9700-J400 防眩通路灯2套NGC9810-J400 高顶灯6套共计67套原有灯具115套以上方案妥否请领导审批.第二部分原照明系统存在的问题1．灯具布局不合理，许多灯具损坏，不能满足作业需求。
除尘内场系统照明设计的目的是为人工检查设备系统是否正常运行和设备检修提供充足、舒适、清晰的照明。
基本要求是主要巡检和检修区域不存在照明死角。
在现场调查中发现很多照明死角，例如高大墙柱或机器遮挡形成的强烈阴影、人行楼梯等。
2．亮度不够。
根据实际测试，照明现场的平均照度不到30lx。
CIE国际照明委员会推荐的平均照度为75-120lx，显然原有照明系统不能够为正常作业提供充足照明。
3．色温显色性低。
原有照明系统较多选用自振汞灯或高压钠灯作为光源，虽然高压钠灯具有光效高的特点，但它同时具有色温低，显色性低的问题。
高压钠灯在中间视觉状态下视觉效率较高，在明视觉状态下视觉效率较低，但检修作业需要对设备构造和状态有准确的判断，是在明视觉条件下进行的作业，因此，对高压钠灯的选择是不恰当的。
4．现场照明均匀性不好。
根据现场测量结果，原有照明系统照明均匀度为0.2，远远低于国际照明委员会0.8的要求。
照明均匀性要求的目的是为生产、检修、维护人员提供舒适照明，安全生产和工作效率的提高。
5．原有开关系统存在的不足。
生产场所和外部环境反差很大，生产、维护人员进出工作场所不能及时适应环境变化可能造成工作失误或者事故发生，通过合理的开关系统设计，在白天和夜间开启或关闭部分灯具，可以给工作人员提供一个合理的缓冲时间适应环境变化，确保安全生产。
6．原有电缆电线严重老化，需要更换。
7．原有灯具防护等级低。
除尘系统多尘、高温、露天的工作环境需要安装防护等级较高的灯具。
8．灯泡寿命短。
照明系统维护人员普遍反映原有照明系统灯泡更换频繁。
灯泡寿命除了和灯泡本身质量有较大关系外，灯具质量也是一个非常重要的因素。
9．原有灯具耐腐蚀性能差。
在原有灯具上发现大量的锈迹和腐蚀痕迹。
第三部分照明设计1、设计思路——提高照明亮度，改善运行和检修环境，——灯具布局规范、合理、美观，——检修、维护方便，——节约成本，优化配置，——安全、健康、环保，2、灯具选型依据A、照度要求：一般照明照度不小于60Lx巡检及检修照明照度不小于100LxB、光源选用：以长寿命的气体放电金卤灯泡作光源。
C、灯型选择：大区域空间照明以防眩强光灯（400W）为主。
小区域空间照明以防眩漫光灯（150W）为主。
D、环境要求：防水、防尘、防腐。
E、质量要求：使用寿命长、维护量小3．照明要求1）、平均照度:根据国际照明委员会（CIE）和我国现行照明设计标准GB50034-92《工业企业照明设计标准》的推荐照度标准，室内工作场所照度为50～100（lx）；根据除尘分厂作业的实际情况，要求照明系统能够给作业现场提供巡检、观察设备工作过程的工作照明，以利于作业人员的操作，因此，设计工作场地的平均照度75lx,电除尘本体平均照度大于100 lx。
2）、照度均匀性：均匀度是指工作面上的最低照度和平均照度之比，按照我国的规定，此值不宜低于0.8。
在这样的照明条件下，机器和工作台的排放可以不受限制；在场地上方均匀排布灯具可以达到这样的均匀照明效果。
3）、较好的光色和显色性：合适光色的光源可营造良好的工作环境，利于员工愉快工作，提高工作效率。
显色性主要考虑要识别机械设备和部件的颜色，识别安全标志的颜色。
按照工作要求，色温应在4000K以上，显色性在70以上为宜。
4）、实际工作环境中要求灯具满足防水、防腐蚀和防尘的要求，为了安全的需要必须选择具有良好防触电保护和绝缘性能可靠的灯具。
5）、节能的角度，应选择光效高、寿命长的高压气体放电灯泡作为光源。
照度计算方法：光通法计算平均照度：E平均=ΦNKC U/A其中E平均—平均照度；Φ—每盏灯具中光源的总光通量，按150W金卤灯标准，其值为11000lm；N—灯具的数目；K—维护系数：随着灯具中反射器和玻璃的污染，以及光源随时间而产生的光衰等，经过一段时间使用后灯具的照度会下降。
必须预先估计在内。
按工厂环境，灯具的维护系数约0.6；C u—灯具出射光通量利用系数，在0.6左右；A—被照面的面积；根据上面的计算公式，以消防泵房为例：7套9720 室内面积12mX24mE平均=11000*7*0 .6*0.6/12*24=96.25计算的平均照度为:96.25lx。
计算结果与灯具配光曲线及海洋王试验室测验值进行校正，确定安装位置和角度。
四结论本系统使用的灯具性能优越，照明工作安全可靠、经济高效、环保节能、维修安装方便、灯具布置合理，可以很好地满足实际使用的各种需求。
其余各层按此方法反复计算，确定灯具配置。
五成本分析经济成本：首期投入 == 八年以上投入，六年后少量维护材料费本项目所用灯具性能可靠，六年内免费保用，三至八年内灯具只需更换灯泡等少量维护费。
人工成本：使用期内无需人工维护，六年内公司上门服务，六年后收取少量人工费。
长期成本：灯具数量少、效果佳、安全环保使用节能镇流器，节约能源，十年内无需更换灯具。
六售后服务产品实行六年内免费维护公司实行项目维护负责制，由公司指定专职工程师负责提供定期和不定期上门服务，在交付使用的六年内，公司免费服务，如果设备发生损坏24小时内到现场修复，六年后，只收取材料成本费。
