2017-2018九年级物理全册 17.2欧姆定律的应用讲义 (新版)新人教版

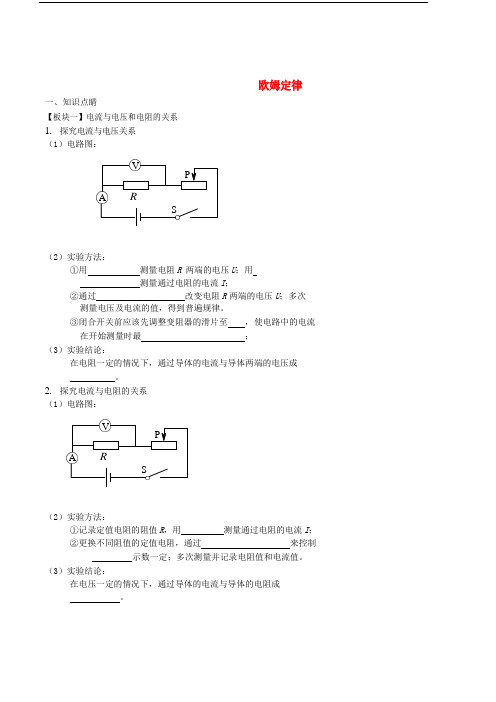

一、知识点睛欧姆定律【板块一】电流与电压和电阻的关系 1. 探究电流与电压关系（1）电路图：（2）实验方法：①用 测量电阻 R 两端的电压 U ；用 测量通过电阻的电流 I ；②通过 改变电阻 R 两端的电压 U ；多次测量电压及电流的值，得到普遍规律。

③闭合开关前应该先调整变阻器的滑片至 ， 使电路中的电流在开始测量时最 ；（3）实验结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成。

2. 探究电流与电阻的关系（1）电路图：（2）实验方法：①记录定值电阻的阻值 R ，用测量通过电阻的电流 I ； ②更换不同阻值的定值电阻，通过来控制 示数一定；多次测量并记录电阻值和电流值。

（3）实验结论：在电压一定的情况下，通过导体的电流与导体的电阻成 。

S【板块二】欧姆定律3.欧姆定律：导体中的电流，跟导体两端的电压成_比，跟导体的电阻成比。

公式：。

I：，单位；U：，单位；R：，单位。

二、精讲精练【板块一】电流与电压和电阻的关系1.一物理实验小组想探究电阻一定时电流与电压关系，请帮他们设计实验电路图，并连接实物图。

2.在探究电流与电压关系的实验中，某同学按电路图连接好实物后，闭合开关，发现电流表和电压表出现如图所示的情况，其原因是：（1）；（2）。

3. 在探究电阻一定时电流与电压关系的实验中，小明得到的实验数据如下表所示：制定其标度，把表中的数据在坐标系中描点。

（2）小英说，从图中可以看出，有一组数据是明显错误的，跟其它数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉。

这是哪组数据？ 。

（3）从图象中可以得出结论： _。

4. 一段导体两端的电压是 4V 时，导体中的电流是 1A ，如果将电压减少到 2V 时，导体中的电流为（ ）A ．2AB ．0.25AC ．3AD ．0.5A【板块二】欧姆定律5. 以下对欧姆定律表达式的几种理解，正确的是（ ）A ．由 I U 可得 R U ，表示在通过导体电流一定时，R IR 跟导体两端电压成正比B ． 由 I U 可得 R U ，表示在导体两端电压一定时，R IR 跟通过导体的电流成反比C ．由 I U 可得U IR ，表示在导体电阻一定时，导体两端R电压跟通过导体的电流成正比D ． I U 表示在导体两端电压一定时，通过导体的电流R跟导体电阻成反比6. 一个电熨斗的电阻是 80Ω，接在 220V 的电源上，通过它的电流是多少？7. 如图所示，闭合开关后，电压表的示数为 6V ，电流表的示数为0.3A ，求电阻 R 的阻值。

欧姆定律的应用一、知识点睛【板块一】伏安法测电阻1.原理：。

2.电路图：（1）用测量电阻两端的电压U；（2）用测量通过电阻的I；（3）通过公式计算阻值；（4）为了减小误差，要多测几组电压及电流的值，根据每次电压及电流的值算出电阻，最后求出电阻的平均值。

【板块二】欧姆定律的应用4.由欧姆定律可得：（1）U=IR 和R= UI（2）串联电路中：R 总= ；（3）并联电路中：。

理解：①R 总小于任何一个电阻②一个电阻增大，则R 总增大串联电路并联电路二、精讲精练【板块一】伏安法测电阻1.利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻R 的电路图应该是（）A ．B．C ． D．2.小林同学准备利用如图所示的器材做“伏安法测电阻”实验。

（1）将图甲中的器材连接成实验电路（滑动变阻器必须接B 端）；（2）连接电路时，开关应是的，滑动变阻器的滑片应移到处（选填“A”或“B”）。

（3）图乙中是某次伏安法测电阻的实验数据，则电压表示数是V，电流表的示数是A，被测电阻的阻值是Ω。

（4）本次实验中，下列注意事项中不正确的是（）A．连接电路时，开关应断开B．在无法估计被测电压、电流的大小时，可用试触法选取合适的量程C．将变阻器连入电路时，滑片应放到使电路中电流最小的位置D．测出一组电压、电流的值后，计算得到待测电阻的值（5）本实验和“探究电流与电阻、电压关系”的实验相比较：需要测量的物理量_（选填“相同”或“不同”），实验目的（选填“相同”或“不同”）。

“探究电流与电压关系”实验中，进行多次实验，是为了；“伏安法测电阻”实验中，进行多次实验，是为了_。

3.如图是测定小灯泡电阻的实验器材，已知小灯泡的额定电压为2.5V，电阻约为 8Ω。

（1）请用笔画线代替导线把实验电路补充完整，并在左边的方框内画出相应的电路图。

（要求：滑片向左移动时，灯泡变亮）（2）电压表的量程应该选择，电流表的量程应该选择_。
