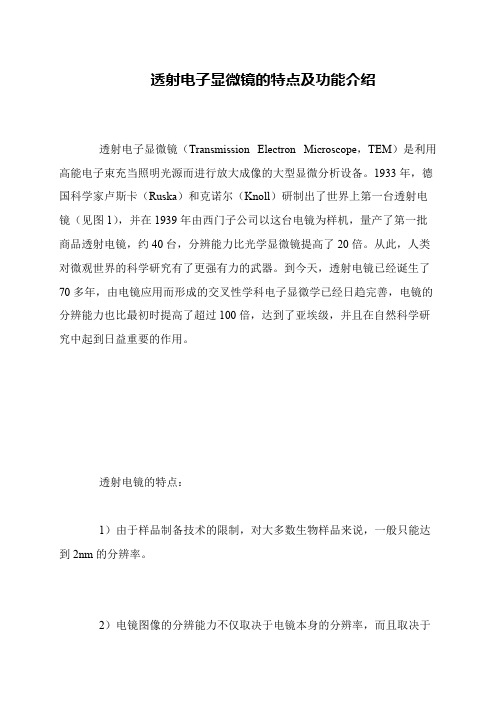

透射电子显微镜的特点及功能介绍
透射电子显微镜（Transmission Electron Microscope，TEM）是利用高能电子束充当照明光源而进行放大成像的大型显微分析设备。
1933年，德国科学家卢斯卡（Ruska）和克诺尔（Knoll）研制出了世界上第一台透射电镜（见图1），并在1939年由西门子公司以这台电镜为样机，量产了第一批商品透射电镜，约40台，分辨能力比光学显微镜提高了20倍。
从此，人类对微观世界的科学研究有了更强有力的武器。
到今天，透射电镜已经诞生了70多年，由电镜应用而形成的交叉性学科电子显微学已经日趋完善，电镜的分辨能力也比最初时提高了超过100倍，达到了亚埃级，并且在自然科学研究中起到日益重要的作用。
透射电镜的特点：
1）由于样品制备技术的限制，对大多数生物样品来说，一般只能达到2nm的分辨率。
2）电镜图像的分辨能力不仅取决于电镜本身的分辨率，而且取决于。
透射电子显微镜下的生物大分子结构解析一、透射电子显微镜技术概述透射电子显微镜（Transmission Electron Microscope, TEM）是一种利用电子束穿透样品的高分辨率显微镜技术。
与传统的光学显微镜相比，透射电子显微镜能够提供纳米级别的分辨率，这使得它在生物大分子结构解析领域具有独特的优势。
本文将探讨透射电子显微镜在生物大分子结构解析中的应用，分析其原理、技术特点以及在生物科学领域的重要作用。
1.1 透射电子显微镜的基本原理透射电子显微镜的工作原理基于电子光学原理，电子束通过电磁透镜聚焦，穿透样品后，由检测器接收并转换成图像。
由于电子波长远小于可见光，因此TEM能够达到比光学显微镜更高的分辨率。
1.2 透射电子显微镜的技术特点透射电子显微镜具有以下技术特点：- 高分辨率：能够达到原子级别的分辨率，适合观察生物大分子的精细结构。
- 多模式成像：除了传统的透射成像外，还可以进行扫描透射成像（STEM）和电子衍射等。
- 样品制备要求：需要将生物样品制备成极薄的切片，以确保电子束的有效穿透。
- 环境控制：需要在高真空环境下操作，以避免电子束与空气分子的相互作用。
1.3 透射电子显微镜在生物大分子结构解析中的应用透射电子显微镜在生物大分子结构解析中的应用非常广泛，包括蛋白质、核酸、病毒等生物大分子的形态学研究和结构分析。
二、生物大分子结构解析的技术和方法生物大分子结构解析是一个复杂的过程，涉及多种技术和方法。
透射电子显微镜技术在这一过程中扮演着重要角色，但也需要与其他技术相结合，以获得更全面和准确的结构信息。
2.1 样品制备技术生物大分子的样品制备是结构解析的第一步，也是关键步骤之一。
透射电子显微镜要求样品必须足够薄，通常需要使用超微切割、冷冻断裂或聚焦离子束等技术来制备样品。
2.2 高分辨率成像技术高分辨率成像是获取生物大分子结构信息的基础。
透射电子显微镜通过优化电子束的聚焦、样品的放置和成像条件，可以获得高质量的图像。
透射电镜结构原理及明暗场成像透射电子显微镜（Transmission Electron Microscope, TEM）是一种利用电子束来观察物质微观结构的仪器。
与光学显微镜相比，透射电镜具有更高的分辨率和更强的放大能力。
其结构原理主要包括电子源、透射电子束、样品与透射电镜之间的相互作用、透射电镜成像系统。
1.电子源：透射电子显微镜主要使用热电子发射阴极作为电子源。
通常使用钨丝发射、氧化物表面发射或冷钨阴极等方式来产生电子束。
2.透射电子束：电子源发射出的电子经过一系列的电子光学透镜系统进行聚焦和调节，形成一束准直的电子束。
透射电子束的能量通常为几千伏到几十万伏之间，能量越高，穿透力越强。
3.样品与透射电镜之间的相互作用：透射电子束通过样品后，会与样品中的原子和分子发生相互作用。
这些相互作用包括散射、散射衍射和吸收。
这些相互作用使得电子束的方向、速度、能量等发生变化。
透射电子显微镜中的明暗场成像原理如下：1.明场成像：在明场条件下，样品中的透射电子束被物镜聚焦，形成一个清晰的像。
物体的亮度取决于电子束的强度，在没有样品的地方透射电子束强度最大，物体越厚，透射强度就越小，呈现出亮度变暗的效果。
明场成像适合于观察形貌和表面特性。
2.暗场成像：在暗场条件下，样品被遮挡住一部分区域，只有经过遮挡区域的电子束能够通过。
这样，只有经过散射才能把电子束引入投影镜，通过暗场的形成，呈现出样品的内部结构。
暗场成像适合于观察晶体缺陷、界面反应等。
总之，透射电子显微镜利用电子束的穿透性质，通过样品与电子束的相互作用以及透射电镜的光学系统，实现了对物质微观结构的高分辨率观察。
明暗场成像原理使得我们可以观察到不同结构和特性的样品的不同信息。
透射电镜的结构原理及应用1. 介绍透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种基于电子束传输与样品交互作用的高分辨率显微镜。
透射电镜通过在样品上透射的电子束来形成图像，因此可以观察到原子尺度的细节。
本文将介绍透射电镜的结构原理以及其应用领域。
2. 结构原理透射电子显微镜的基本结构由以下几个主要组件组成：2.1 电子源透射电子显微镜使用高速电子束来照射样品。
电子源通常采用热阴极电子枪，通过加热阴极发射高能电子。
电子源生成的电子束必须具有高度的单色性和准直性。
2.2 准直系统准直系统用于控制电子束的方向和准直度，确保电子束可以尽可能准直地照射到样品上。
准直系统通常包括准直光阑和采购透镜。
2.3 束流衰减系统束流衰减系统用于控制电子束的强度，以适应不同的样品特性和实验需求。
束流衰减系统包括限制光阑、透镜和衰减器等组件。
2.4 对焦系统对焦系统用于控制电子束的焦距，以确保电子束能够聚焦在样品表面或其内部的特定区域。
对焦系统包括透镜和聚焦光阑。
2.5 样品台和检测系统样品台是放置样品的平台，通常具有三维移动的能力，以便于调整样品的位置和观察区域。
检测系统用于检测透射电子束与样品交互后的信号，并将其转化为图像。
3. 应用领域透射电子显微镜在各个科学领域中具有广泛的应用。
以下是几个常见的应用领域：3.1 材料科学透射电子显微镜可以观察和分析材料的微观结构、晶格缺陷、晶体取向等特征。
它被广泛应用于纳米材料、催化剂、半导体器件等领域。
3.2 生物学透射电子显微镜在生物学研究中发挥着重要作用，可以观察和研究生物细胞、组织和病毒等微观结构。
它被用于研究生物分子的结构、功能和相互作用。
3.3 纳米技术透射电子显微镜对于纳米技术的研究和开发非常关键。
它能够观察和控制纳米材料和纳米结构，有助于纳米器件的设计和制造。
3.4 地球科学透射电子显微镜在地质和地球科学中也具有重要的应用价值。
