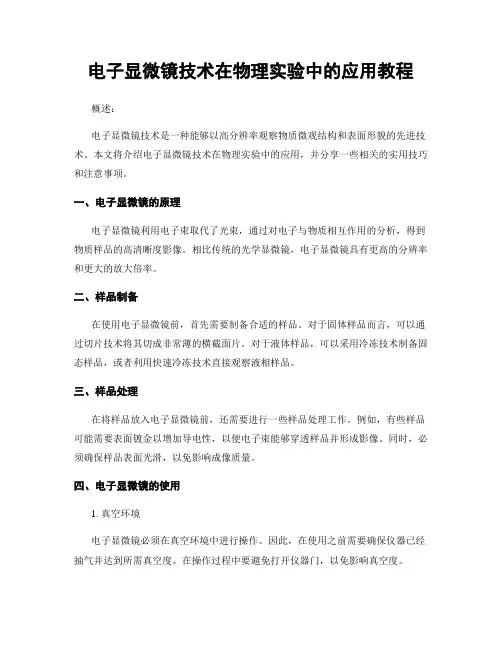

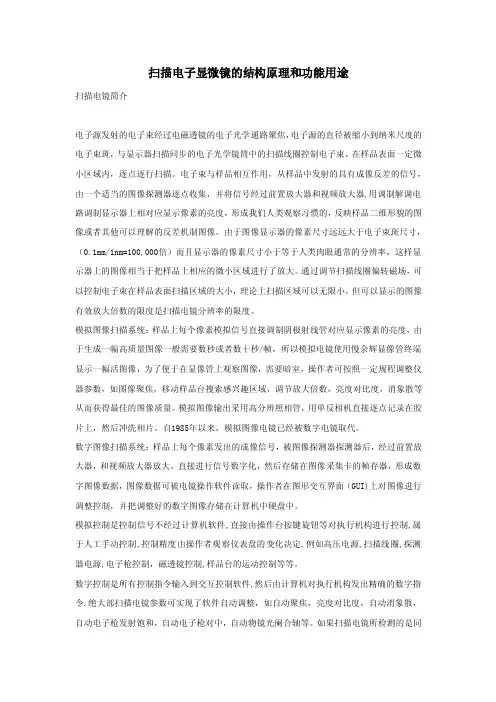

扫描电子显微镜的结构原理和功能用途扫描电镜简介电子源发射的电子束经过电磁透镜的电子光学通路聚焦，电子源的直径被缩小到纳米尺度的电子束斑，与显示器扫描同步的电子光学镜筒中的扫描线圈控制电子束，在样品表面一定微小区域内，逐点逐行扫描。
电子束与样品相互作用，从样品中发射的具有成像反差的信号，由一个适当的图像探测器逐点收集，并将信号经过前置放大器和视频放大器,用调制解调电路调制显示器上相对应显示像素的亮度，形成我们人类观察习惯的，反映样品二维形貌的图像或者其他可以理解的反差机制图像。
由于图像显示器的像素尺寸远远大于电子束斑尺寸，（0.1mm/1nm=100,000倍）而且显示器的像素尺寸小于等于人类肉眼通常的分辨率，这样显示器上的图像相当于把样品上相应的微小区域进行了放大。
通过调节扫描线圈偏转磁场，可以控制电子束在样品表面扫描区域的大小，理论上扫描区域可以无限小，但可以显示的图像有效放大倍数的限度是扫描电镜分辨率的限度。
模拟图像扫描系统：样品上每个像素模拟信号直接调制阴极射线管对应显示像素的亮度，由于生成一幅高质量图像一般需要数秒或者数十秒/帧，所以模拟电镜使用慢余辉显像管终端显示一幅活图像，为了便于在显像管上观察图像，需要暗室，操作者可按照一定规程调整仪器参数，如图像聚焦，移动样品台搜索感兴趣区域，调节放大倍数，亮度对比度，消象散等从而获得最佳的图像质量。
模拟图像输出采用高分辨照相管，用单反相机直接逐点记录在胶片上，然后冲洗相片。
自1985年以来，模拟图像电镜已经被数字电镜取代。
数字图像扫描系统：样品上每个像素发出的成像信号，被图像探测器探测器后，经过前置放大器，和视频放大器放大，直接进行信号数字化，然后存储在图像采集卡的帧存器，形成数字图像数据，图像数据可被电镜操作软件读取，操作者在图形交互界面（GUI)上对图像进行调整控制，并把调整好的数字图像存储在计算机中硬盘中。
模拟控制是控制信号不经过计算机软件,直接由操作台按键旋钮等对执行机构进行控制,属于人工手动控制,控制精度由操作者观察仪表盘的变化决定.例如高压电源,扫描线圈,探测器电源,电子枪控制，磁透镜控制,样品台的运动控制等等。

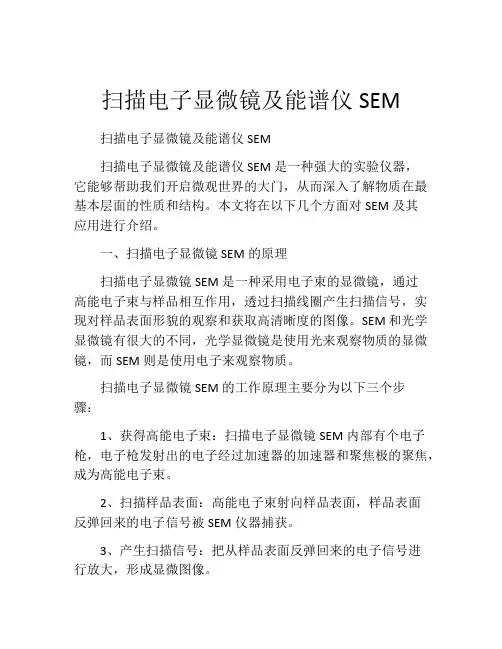

扫描电子显微镜及能谱仪SEM扫描电子显微镜及能谱仪SEM扫描电子显微镜及能谱仪SEM是一种强大的实验仪器，它能够帮助我们开启微观世界的大门，从而深入了解物质在最基本层面的性质和结构。
本文将在以下几个方面对SEM及其应用进行介绍。
一、扫描电子显微镜SEM的原理扫描电子显微镜SEM是一种采用电子束的显微镜，通过高能电子束与样品相互作用，透过扫描线圈产生扫描信号，实现对样品表面形貌的观察和获取高清晰度的图像。
SEM和光学显微镜有很大的不同，光学显微镜是使用光来观察物质的显微镜，而SEM则是使用电子来观察物质。
扫描电子显微镜SEM的工作原理主要分为以下三个步骤：1、获得高能电子束：扫描电子显微镜SEM内部有个电子枪，电子枪发射出的电子经过加速器的加速器和聚焦极的聚焦，成为高能电子束。
2、扫描样品表面：高能电子束射向样品表面，样品表面反弹回来的电子信号被SEM仪器捕获。
3、产生扫描信号：把从样品表面反弹回来的电子信号进行放大，形成显微图像。
二、能谱仪的原理能谱仪是SEM中的重要组成部分，它可以检测电子在样品中的反应和监测样品中所含的化学元素，以及相应元素的含量。
能谱仪的工作原理是通过检测样品产生的X射线来分析样品组成，电子束与样品相互作用，产生一系列的X射线能量峰值。
每个元素都有不同能级的电子，其X射线产生的能量也分别对应不同的峰值。
因此，通过表征能谱仪所发现的不同X射线能量峰的位置和强度，可以确定样品中所含元素。
三、SEM的应用1、矿物学SEM被广泛应用于矿物学研究中，因为它能够提供很高的图像分辨率。
将样品与高能电子束相互作用可使样品表面反射的电子被收集，从而形成高分辨率的矿物学图像。
2、材料科学在材料科学中，SEM被用于表面形貌研究以及微观结构解析。
通过SEM可以获取材料的内部结构和力学特性，为材料研发和工业应用提供了有力支持。
3、医学SEM在医学领域也有极为重要的应用，例如用于人体组织医学研究。
SEM可以提供高质量且精细的人体组织图像，进一步促进了医学领域的研究和治疗。
利用电子显微镜观察原子结构在纳米科技领域的迅速发展中，电子显微镜被广泛应用于观察物质的微观结构。
尤其是利用电子显微镜观察原子结构，可以揭示物质的基本组成和排列方式，为研究者提供了宝贵的信息。
本文将介绍电子显微镜的工作原理和应用，以及在观察原子结构方面的重要意义。
一、电子显微镜的工作原理电子显微镜是一种利用电子束来观察物体的显微镜。
相比传统光学显微镜，电子显微镜具有更高的分辨率和放大倍数。
其工作原理主要包括以下几个步骤：1. 电子源发射：电子显微镜使用热阴极或冷阴极作为电子源，通过加热或电子枪发射出高速的电子束。
2. 加速：电子束经过加速电场加速至较高能量，通常为几千至数十万伏特。
3. 束缚：电子束经过准直孔和轴孔束缚系统束缚为平行束。
4. 预处理：束缚后的电子束经过减速和聚焦装置调整为合适的电子束直径和亮度。
5. 对物体进行照射与扫描：电子束照射到待观察的样品表面，然后通过扫描线圈对样品表面进行扫描。
6. 接收、处理与成像：电子显微镜中的探测器接收到被样品散射的电子，并将其转换为电信号。
信号经过放大、滤波和进行数字化处理后，通过电子显微镜的显示器或摄像机产生图像。
二、观察原子结构的方法和技术1. 原子力显微镜（AFM）：原子力显微镜是一种靠探针的物理接触直接检测原子尺寸和高度等信息的显微镜。
通过探针与样品表面的相互作用力来获取形貌信息。
2. 透射电子显微镜（TEM）：透射电子显微镜通过将电子束穿过样品，使其透射后与投影屏膜或通过透射电子显微镜的摄像机捕捉到的图像形成原子分辨率的图像。
3. 扫描隧道显微镜（STM）：扫描隧道显微镜通过利用扫描探针与样品表面之间的隧穿电流来测量样品表面的形貌和电子密度等信息。
可以实现原子分辨。
三、观察原子结构的意义观察原子结构对于理解物质的性质和行为具有重要意义。
以下是几个观察原子结构的意义示例：1. 揭示物质性质：观察原子结构可以了解物质的基本组成和排列方式，从而揭示其性质和特性。

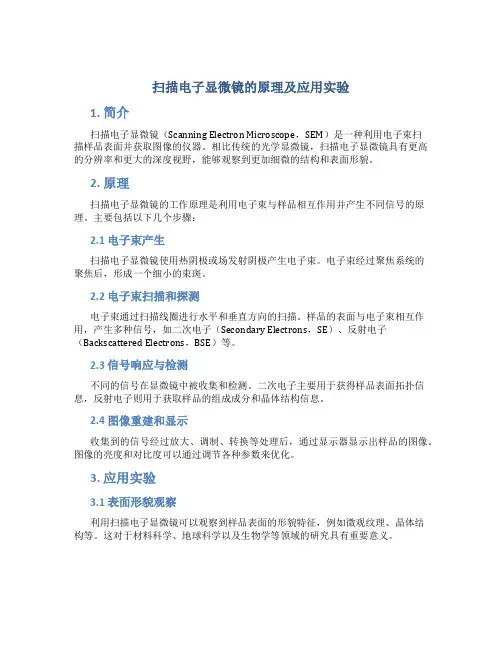

扫描电子显微镜的原理及应用实验1. 简介扫描电子显微镜（Scanning Electron Microscope，SEM）是一种利用电子束扫描样品表面并获取图像的仪器。
相比传统的光学显微镜，扫描电子显微镜具有更高的分辨率和更大的深度视野，能够观察到更加细微的结构和表面形貌。
2. 原理扫描电子显微镜的工作原理是利用电子束与样品相互作用并产生不同信号的原理。
主要包括以下几个步骤：2.1 电子束产生扫描电子显微镜使用热阴极或场发射阴极产生电子束。
电子束经过聚焦系统的聚焦后，形成一个细小的束斑。
2.2 电子束扫描和探测电子束通过扫描线圈进行水平和垂直方向的扫描。
样品的表面与电子束相互作用，产生多种信号，如二次电子（Secondary Electrons，SE）、反射电子（Backscattered Electrons，BSE）等。
2.3 信号响应与检测不同的信号在显微镜中被收集和检测。
二次电子主要用于获得样品表面拓扑信息，反射电子则用于获取样品的组成成分和晶体结构信息。
2.4 图像重建和显示收集到的信号经过放大、调制、转换等处理后，通过显示器显示出样品的图像。
图像的亮度和对比度可以通过调节各种参数来优化。
3. 应用实验3.1 表面形貌观察利用扫描电子显微镜可以观察到样品表面的形貌特征，例如微观纹理、晶体结构等。
这对于材料科学、地球科学以及生物学等领域的研究具有重要意义。
3.2 粒径测量通过扫描电子显微镜观察样品表面的颗粒，可以进行颗粒的粒径测量。
结合适当的图像处理软件，可以对颗粒的大小、形状等进行分析。
3.3 成分分析通过检测反射电子信号，可以分析样品的成分和元素分布情况。
利用能谱仪，可以进行能谱特征分析，获得样品中元素的种类和含量。
3.4 结构分析扫描电子显微镜可以观察到样品的晶体结构和纹理信息。
结合电子衍射技术，可以进一步分析样品中的晶体结构、晶体取向以及晶界等细节。
3.5 故障分析对于材料科学和工程领域的故障分析，扫描电子显微镜是一种常见且有效的工具。

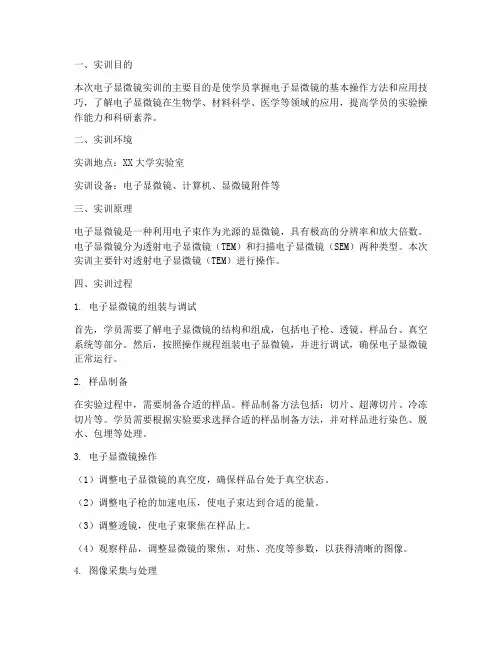

一、实训目的本次电子显微镜实训的主要目的是使学员掌握电子显微镜的基本操作方法和应用技巧，了解电子显微镜在生物学、材料科学、医学等领域的应用，提高学员的实验操作能力和科研素养。
二、实训环境实训地点：XX大学实验室实训设备：电子显微镜、计算机、显微镜附件等三、实训原理电子显微镜是一种利用电子束作为光源的显微镜，具有极高的分辨率和放大倍数。
电子显微镜分为透射电子显微镜（TEM）和扫描电子显微镜（SEM）两种类型。
本次实训主要针对透射电子显微镜（TEM）进行操作。
四、实训过程1. 电子显微镜的组装与调试首先，学员需要了解电子显微镜的结构和组成，包括电子枪、透镜、样品台、真空系统等部分。
然后，按照操作规程组装电子显微镜，并进行调试，确保电子显微镜正常运行。
2. 样品制备在实验过程中，需要制备合适的样品。
样品制备方法包括：切片、超薄切片、冷冻切片等。
学员需要根据实验要求选择合适的样品制备方法，并对样品进行染色、脱水、包埋等处理。
3. 电子显微镜操作（1）调整电子显微镜的真空度，确保样品台处于真空状态。
（2）调整电子枪的加速电压，使电子束达到合适的能量。
（3）调整透镜，使电子束聚焦在样品上。
（4）观察样品，调整显微镜的聚焦、对焦、亮度等参数，以获得清晰的图像。
4. 图像采集与处理（1）使用电子显微镜的相机或计算机采集图像。
（2）对采集到的图像进行预处理，包括对比度、亮度、裁剪等操作。
（3）使用图像处理软件对图像进行进一步分析，如测量、计算等。
五、实训结果通过本次实训，学员掌握了电子显微镜的基本操作方法和应用技巧，了解了电子显微镜在生物学、材料科学、医学等领域的应用。
以下为部分实训结果：1. 学员成功组装和调试了电子显微镜，使其正常运行。
2. 学员掌握了样品制备方法，制备了符合实验要求的样品。
3. 学员能够熟练操作电子显微镜，调整显微镜的聚焦、对焦、亮度等参数，获得清晰的图像。
4. 学员能够使用图像采集设备和图像处理软件进行图像采集和处理。

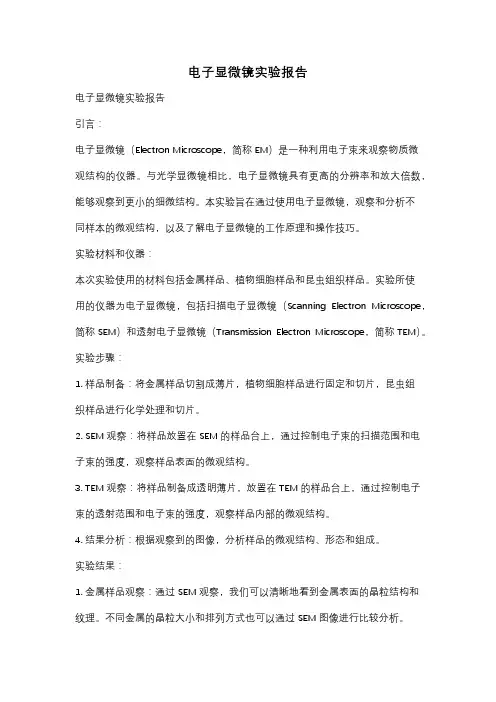

电子显微镜实验报告电子显微镜实验报告引言：电子显微镜（Electron Microscope，简称EM）是一种利用电子束来观察物质微观结构的仪器。
与光学显微镜相比，电子显微镜具有更高的分辨率和放大倍数，能够观察到更小的细微结构。
本实验旨在通过使用电子显微镜，观察和分析不同样本的微观结构，以及了解电子显微镜的工作原理和操作技巧。
实验材料和仪器：本次实验使用的材料包括金属样品、植物细胞样品和昆虫组织样品。
实验所使用的仪器为电子显微镜，包括扫描电子显微镜（Scanning Electron Microscope，简称SEM）和透射电子显微镜（Transmission Electron Microscope，简称TEM）。
实验步骤：1. 样品制备：将金属样品切割成薄片，植物细胞样品进行固定和切片，昆虫组织样品进行化学处理和切片。
2. SEM观察：将样品放置在SEM的样品台上，通过控制电子束的扫描范围和电子束的强度，观察样品表面的微观结构。
3. TEM观察：将样品制备成透明薄片，放置在TEM的样品台上，通过控制电子束的透射范围和电子束的强度，观察样品内部的微观结构。
4. 结果分析：根据观察到的图像，分析样品的微观结构、形态和组成。
实验结果：1. 金属样品观察：通过SEM观察，我们可以清晰地看到金属表面的晶粒结构和纹理。
不同金属的晶粒大小和排列方式也可以通过SEM图像进行比较分析。
2. 植物细胞样品观察：通过TEM观察，我们可以观察到植物细胞的细胞壁、细胞质、细胞核和细胞器等微观结构。
通过比较不同类型的细胞样品，我们可以了解不同细胞的结构和功能差异。
3. 昆虫组织样品观察：通过SEM和TEM观察，我们可以观察到昆虫组织的外部形态和内部结构。
例如，昆虫的触角、翅膀和腿部等结构可以通过SEM观察到其表面形态，而昆虫的神经系统和内脏器官可以通过TEM观察到其内部结构。
讨论与总结：通过本次实验，我们深入了解了电子显微镜的工作原理和操作技巧，并成功观察到不同样品的微观结构。

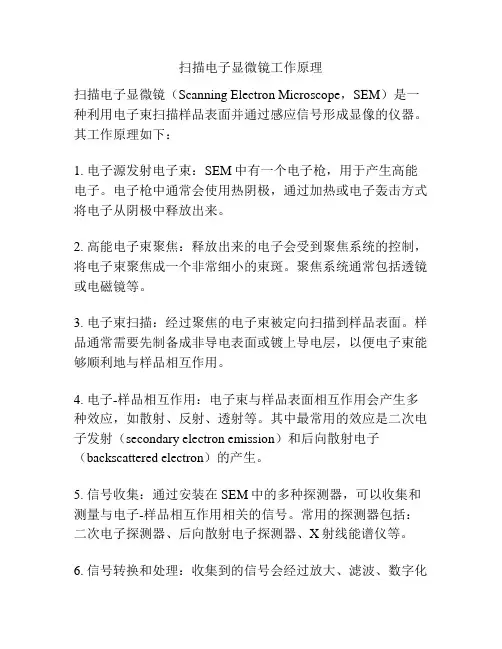

扫描电子显微镜工作原理
扫描电子显微镜（Scanning Electron Microscope，SEM）是一种利用电子束扫描样品表面并通过感应信号形成显像的仪器。
其工作原理如下：
1. 电子源发射电子束：SEM中有一个电子枪，用于产生高能电子。
电子枪中通常会使用热阴极，通过加热或电子轰击方式将电子从阴极中释放出来。
2. 高能电子束聚焦：释放出来的电子会受到聚焦系统的控制，将电子束聚焦成一个非常细小的束斑。
聚焦系统通常包括透镜或电磁镜等。
3. 电子束扫描：经过聚焦的电子束被定向扫描到样品表面。
样品通常需要先制备成非导电表面或镀上导电层，以便电子束能够顺利地与样品相互作用。
4. 电子-样品相互作用：电子束与样品表面相互作用会产生多种效应，如散射、反射、透射等。
其中最常用的效应是二次电子发射（secondary electron emission）和后向散射电子（backscattered electron）的产生。
5. 信号收集：通过安装在SEM中的多种探测器，可以收集和测量与电子-样品相互作用相关的信号。
常用的探测器包括：二次电子探测器、后向散射电子探测器、X射线能谱仪等。
6. 信号转换和处理：收集到的信号会经过放大、滤波、数字化
等处理，并转化成图像或谱图。
7. 图像显示：最后，处理好的信号通过计算机和显示器进行图像重建和显示，使得研究人员可以观察到样品表面的微观结构和形貌。
扫描电子显微镜通过以上步骤实现样品表面的高分辨率成像，并能提供有关样品表面化学元素的分布信息。
它在材料科学、生物学、纳米学等领域发挥着重要作用。

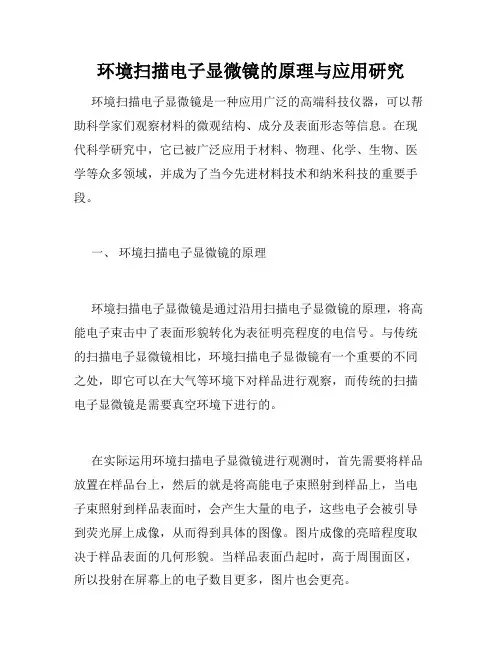

环境扫描电子显微镜的原理与应用研究环境扫描电子显微镜是一种应用广泛的高端科技仪器，可以帮助科学家们观察材料的微观结构、成分及表面形态等信息。
在现代科学研究中，它已被广泛应用于材料、物理、化学、生物、医学等众多领域，并成为了当今先进材料技术和纳米科技的重要手段。
一、环境扫描电子显微镜的原理环境扫描电子显微镜是通过沿用扫描电子显微镜的原理，将高能电子束击中了表面形貌转化为表征明亮程度的电信号。
与传统的扫描电子显微镜相比，环境扫描电子显微镜有一个重要的不同之处，即它可以在大气等环境下对样品进行观察，而传统的扫描电子显微镜是需要真空环境下进行的。
在实际运用环境扫描电子显微镜进行观测时，首先需要将样品放置在样品台上，然后的就是将高能电子束照射到样品上，当电子束照射到样品表面时，会产生大量的电子，这些电子会被引导到荧光屏上成像，从而得到具体的图像。
图片成像的亮暗程度取决于样品表面的几何形貌。
当样品表面凸起时，高于周围面区，所以投射在屏幕上的电子数目更多，图片也会更亮。
二、环境扫描电子显微镜的应用环境扫描电子显微镜应用所涉及的领域极其广泛，例如在纳米材料领域中，人们可以通过使用环境扫描电子显微镜来观察分子薄膜、纳米材料和生物分子等结构和形貌进行分析。
而在材料领域方面，通过环境扫描电子显微镜可以观测大尺寸非平面样品的表面形貌、厚度和其他形状的位置信息等，这种技术被广泛应用于表面粗糙度、表面平整度和表面摩擦等方面的研究。
环境扫描电子显微镜还被广泛应用于生物医学领域，可以用于生物标本的超微结构分析、细胞成像和病毒颗粒的研究等。
同时还可以用于生物分子药物的研究、分选和制剂等等。
三、环境扫描电子显微镜的优势环境扫描电子显微镜与传统扫描电子显微镜的主要区别在于它可以在自然环境下直接观察样品。
这一技术上的优势非常显著，首先可以提高效率和得到更准确的结果。
运用环境扫描电子显微镜作为研究手段，可以省去制备前工序，缩短了研究所需时间，减少了实验者的劳动力成本；此外，该技术还可以在不破坏样品的情况下直观观察其形态、微观结构等信息，使得研究成果的可靠性大大提高。

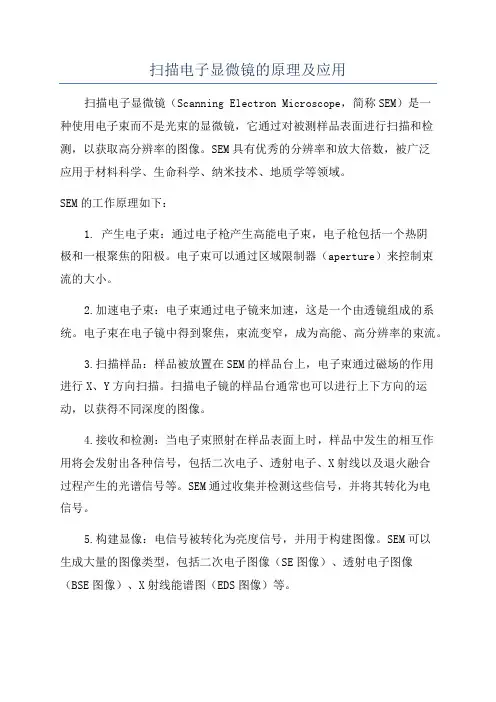

扫描电子显微镜的原理及应用扫描电子显微镜（Scanning Electron Microscope，简称SEM）是一种使用电子束而不是光束的显微镜，它通过对被测样品表面进行扫描和检测，以获取高分辨率的图像。
SEM具有优秀的分辨率和放大倍数，被广泛应用于材料科学、生命科学、纳米技术、地质学等领域。
SEM的工作原理如下：1. 产生电子束：通过电子枪产生高能电子束，电子枪包括一个热阴极和一根聚焦的阳极。
电子束可以通过区域限制器（aperture）来控制束流的大小。
2.加速电子束：电子束通过电子镜来加速，这是一个由透镜组成的系统。
电子束在电子镜中得到聚焦，束流变窄，成为高能、高分辨率的束流。
3.扫描样品：样品被放置在SEM的样品台上，电子束通过磁场的作用进行X、Y方向扫描。
扫描电子镜的样品台通常也可以进行上下方向的运动，以获得不同深度的图像。
4.接收和检测：当电子束照射在样品表面上时，样品中发生的相互作用将会发射出各种信号，包括二次电子、透射电子、X射线以及退火融合过程产生的光谱信号等。
SEM通过收集并检测这些信号，并将其转化为电信号。
5.构建显像：电信号被转化为亮度信号，并用于构建图像。
SEM可以生成大量的图像类型，包括二次电子图像（SE图像）、透射电子图像（BSE图像）、X射线能谱图（EDS图像）等。
6.分析和测量：SEM可以提供非常详细的样品表面形貌信息，包括形貌、尺寸、形状、纹理等。
还可以使用EDS技术分析样品的化学元素组成。
SEM的应用范围十分广泛：1.材料科学：SEM可以研究材料的微观结构、相变过程、表面形貌以及晶格结构等。
它可以用于分析金属、陶瓷、纤维、塑料等材料的微观结构，从而改进材料的性能和开发新材料。
2.生命科学：SEM非常适合观察生物样品的微观结构，如昆虫、细胞、细菌等。
它可以研究生物样品的组织结构、表面形貌，以及细胞壁、细胞器等微观结构。
3.纳米技术：SEM可以观察和测量纳米级别的颗粒、膜、纳米线、纳米管等纳米材料。

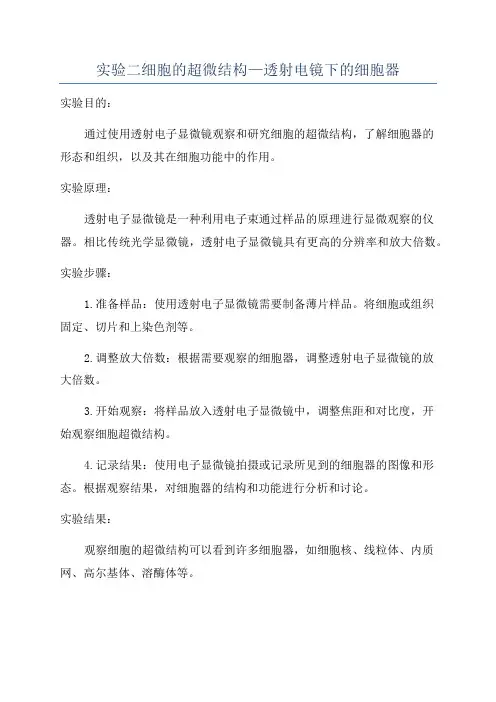

实验二细胞的超微结构—透射电镜下的细胞器实验目的：通过使用透射电子显微镜观察和研究细胞的超微结构，了解细胞器的形态和组织，以及其在细胞功能中的作用。
实验原理：透射电子显微镜是一种利用电子束通过样品的原理进行显微观察的仪器。
相比传统光学显微镜，透射电子显微镜具有更高的分辨率和放大倍数。
实验步骤：1.准备样品：使用透射电子显微镜需要制备薄片样品。
将细胞或组织固定、切片和上染色剂等。
2.调整放大倍数：根据需要观察的细胞器，调整透射电子显微镜的放大倍数。
3.开始观察：将样品放入透射电子显微镜中，调整焦距和对比度，开始观察细胞超微结构。
4.记录结果：使用电子显微镜拍摄或记录所见到的细胞器的图像和形态。
根据观察结果，对细胞器的结构和功能进行分析和讨论。
实验结果：观察细胞的超微结构可以看到许多细胞器，如细胞核、线粒体、内质网、高尔基体、溶酶体等。
细胞核是细胞的控制中心，一般位于细胞的中央。
在透射电镜下观察，可以看到核膜（由内核膜和外核膜组成）、核孔、核仁等结构。
核膜通过核孔与细胞质相连，核仁是RNA合成的地方。
线粒体是细胞的能量中心，通过细胞呼吸产生ATP。
在透射电镜下观察，线粒体呈棒状或梭形，内部含有许多内膜，并形成一系列被称为嵴（cristae）的褶层。
嵴上含有许多氧化酶，参与细胞呼吸。
内质网是细胞的重要细胞器之一，两个片层之间的空腔称为内质网腔。
内质网膜上覆盖着许多小颗粒，称为核糖体。
内质网分为粗面内质网和平滑内质网，前者存在核糖体，用于蛋白质合成，后者没有核糖体，参与脂质代谢和钙离子存储。
高尔基体是细胞的分泌细胞器，具有分泌蛋白质、糖蛋白质和磷脂等功能。
高尔基体由多个平面被膜囊构成，形成一系列被称为囊泡的结构。
在透射电镜下可以看到高尔基体具有一层由囊泡组成的堆叠结构。
溶酶体是细胞的消化系统，其内部含有多种水解酶。
溶酶体呈球状或椭圆形，在透射电镜下可以看到其内部含有酶泡。
溶酶体参与细胞内的废物降解和吞噬体的形成。
