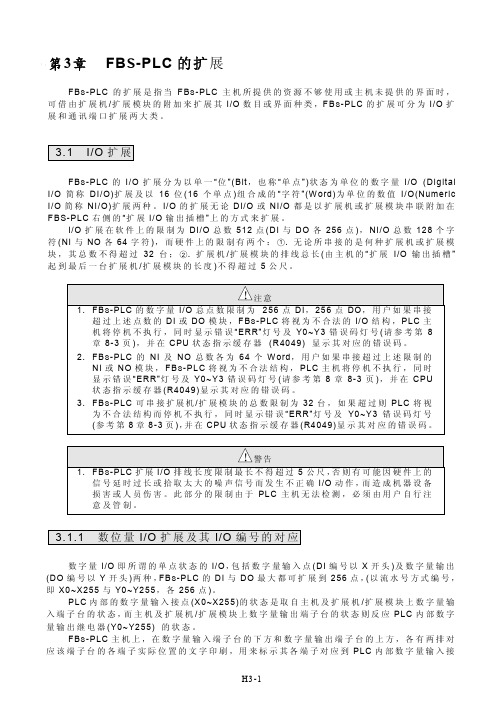

第3章FB S-PLC的扩展FB S-PLC的扩展是指当FB S-PLC主机所提供的资源不够使用或主机未提供的界面时,可借由扩展机/扩展模块的附加来扩展其I/O数目或界面种类,FB S-PLC的扩展可分为I/O扩展和通讯端口扩展两大类。
3.1I/O扩展FB S-PLC的I/O扩展分为以单一“位”(Bit,也称“单点”)状态为单位的数字量I/O (Digital I/O简称DI/O)扩展及以16位(16个单点)组合成的“字符”(W ord)为单位的数值I/O(Numeric I/O简称NI/O)扩展两种。
I/O的扩展无论DI/O或NI/O都是以扩展机或扩展模块串联附加在FBS-PLC右侧的“扩展I/O输出插槽”上的方式来扩展。
I/O扩展在软件上的限制为DI/O总数512点(DI与DO各256点),NI/O总数128个字符(NI与NO各64字符),而硬件上的限制有两个:○1. 无论所串接的是何种扩展机或扩展模块,其总数不得超过32台;○2. 扩展机/扩展模块的排线总长(由主机的“扩展I/O输出插槽”起到最后一台扩展机/扩展模块的长度)不得超过5公尺。
注意1. FB S-PLC的数字量I/O总点数限制为 256点DI,256点DO,用户如果串接超过上述点数的DI或DO模块,FB S-PLC将视为不合法的I/O结构,PLC主机将停机不执行,同时显示错误“ERR”灯号及Y0~Y3错误码灯号(请参考第8章8-3页),并在CPU状态指示缓存器 (R4049) 显示其对应的错误码。
2. FB S-PLC的NI及NO总数各为64个W ord,用户如果串接超过上述限制的NI或NO模块,FB S-PLC将视为不合法结构,PLC主机将停机不执行,同时显示错误“ERR”灯号及Y0~Y3错误码灯号(请参考第8章8-3页),并在CPU状态指示缓存器(R4049)显示其对应的错误码。
3. FB S-PLC可串接扩展机/扩展模块的总数限制为32台,如果超过则PLC将视为不合法结构而停机不执行,同时显示错误“ERR”灯号及Y0~Y3错误码灯号(参考第8章8-3页),并在CPU状态指示缓存器(R4049)显示其对应的错误码。
永宏PLC指令代码说明作者:唐寅喜一.FBs-7SG 模块设定与操作简易说明本简易说明系针对已使用过FB-7SG 的使用者作一补充。
未使用过者请一并参考FB PLC 进阶功能使用手册第十七章内之说明。
1. 插梢位置及说明插梢位置功能JP2 下方译码(D 插入插梢)/非解碼(不插插梢)设定JP3 下方O.V.测试(T)或不测试(N)设定共通控制JP1 背面下方高驱动电压选择JP5 上方高(HV)/低(LV)驱动电压选择*1JP6 上方0.6V(0.6V)压降细调DISP0JP7 上方 1.2V(1V2)压降细调JP8 下方高(HV)/低(LV)驱动电压选择*1JP9 下方0.6V(0.6V)压降细调DISP1JP10 下方 1.2V(1V2)压降细调注1: 高/低驱动电压选择插梢须以短路片水平横置方式插入,即插梢帽握把凹槽呈水平方式插入。
JP1 高驱动电压选择细部设定,此插梢位于模块背面设定时需将模块翻转。
上方三个插针仅能择一插入插梢.此设定仅当高/低驱动电压选择插梢插在高压(HV)位置才有作用。
当插梢插在低压(LV)位置时驱动电压为5V。
当插梢插入BOOST 时驱动电压还会作5%提升.可用于补偿线路压降。
22. 占用I/O 编号及显示控制位数模块显示模式占用I/O 编号显示位数解碼 3 个输出缓存器7SG1S 8 位数7SG1非解碼 4 个输出缓存器7SG1H 64 独立灯节解碼 5 个输出缓存器7SG2S 16 位数7SG2非解碼8 个输出缓存器7SG2H 128 独立灯节3. 显示控制方式FBs-7SG LED显示控制模块由于内部搭载一I/O ASIC, PLC主机不须再利用多任务扫描来配合其控制,因此应用时不需搭配原FB PLC 之7SGMO 指令即可达到显示控制目的。
使用时仅需直接改变对应之输出缓存器内容值即可控制显示内容。
为了方便米字形LED 显示器的文数字显示我们仍然提供一新的TDSP 便利指令来配合此一应用需求。
永宏plc变址寄存器的用法-回复永宏plc(可编程逻辑控制器)是一种广泛应用于自动化控制系统中的工业控制设备。
在plc中,变址寄存器是一种重要的寄存器类型,它被用于存储和操作地址信息。
本文将一步一步回答有关永宏plc变址寄存器的用法的问题。
第一步:了解变址寄存器的概念在plc中,变址寄存器是一种特殊的数据寄存器,用于存储和操作地址信息。
它允许我们在程序执行过程中动态地修改内部地址,从而实现灵活的程序控制和数据操作。
第二步:了解永宏plc的变址寄存器类型在永宏plc中,有两种主要类型的变址寄存器:DOF和MOF。
DOF(扩充数据移位寄存器)和MOF(操作码位置寄存器)分别用于数据寄存器和指令寄存器的地址操作。
第三步:学习DOF变址寄存器的用法DOF变址寄存器允许在程序执行期间修改数据寄存器的地址。
通过修改DOF变址寄存器的值,我们可以动态地改变数据操作的地址。
以下是使用DOF变址寄存器的简单步骤:1. 设置DOF变址寄存器的初始值首先,我们需要确定DOF变址寄存器的初始值。
可以在plc的编程软件中进行设置。
2. 读取DOF变址寄存器的值在程序执行期间,我们可以使用plc指令来读取DOF变址寄存器的当前值。
3. 修改DOF变址寄存器的值根据需要,可以使用某些指令或逻辑操作来修改DOF变址寄存器的当前值。
4. 使用DOF变址寄存器的值进行数据操作通过将DOF变址寄存器的值与其他寄存器或输入/输出设备的地址进行运算,我们可以实现数据读取、写入或其他操作。
第四步:学习MOF变址寄存器的用法MOF变址寄存器允许在程序执行期间修改指令寄存器的地址。
通过修改MOF变址寄存器的值,我们可以动态地改变程序流程和指令操作的地址。
以下是使用MOF变址寄存器的简单步骤:1. 设置MOF变址寄存器的初始值首先,我们需要确定MOF变址寄存器的初始值。
可以在plc的编程软件中进行设置。
2. 读取MOF变址寄存器的值在程序执行期间,我们可以使用plc指令来读取MOF变址寄存器的当前值。
