预应力的混凝土的T形梁设计(计算示例)

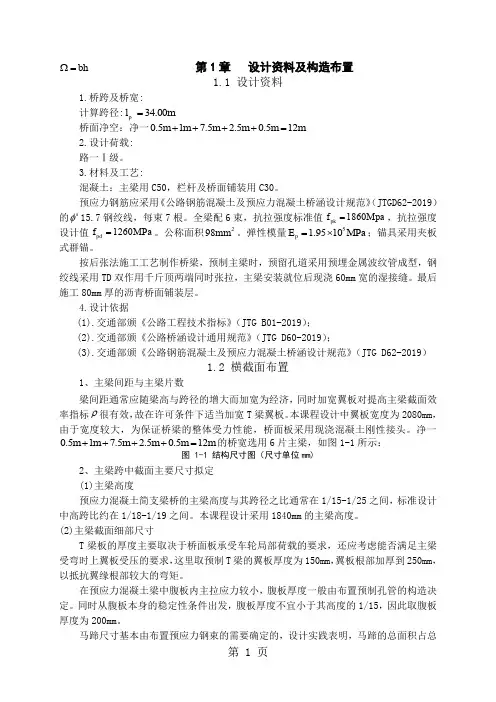

bh =Ω 第1章 设计资料及构造布置1.1 设计资料1.桥跨及桥宽:计算跨径:p l 34.00m =桥面净空：净一0.5m 1m 7.5m 2.5m 0.5m 12m ++++= 2.设计荷载: 路一Ⅰ级。

3.材料及工艺:混凝土：主梁用C50，栏杆及桥面铺装用C30。

预应力钢筋应采用《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2019）的s φ15.7钢绞线，每束7根。

全梁配6束，抗拉强度标准值1860Mpa =pk f ，抗拉强度设计值1260MPa =pd f 。

公称面积2mm 98。

弹性模量51.9510MPa =⨯p E ；锚具采用夹板式群锚。

按后张法施工工艺制作桥梁，预制主梁时，预留孔道采用预埋金属波纹管成型，钢绞线采用TD 双作用千斤顶两端同时张拉，主梁安装就位后现浇60mm 宽的湿接缝。

最后施工80mm 厚的沥青桥面铺装层。

4.设计依据(1).交通部颁《公路工程技术指标》（JTG B01-2019）； (2).交通部颁《公路桥涵设计通用规范》（JTG D60-2019）； (3).交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2019）1.2 横截面布置1、主梁间距与主梁片数梁间距通常应随梁高与跨径的增大而加宽为经济，同时加宽翼板对提高主梁截面效率指标ρ很有效，故在许可条件下适当加宽T 梁翼板。

本课程设计中翼板宽度为2080mm ，由于宽度较大，为保证桥梁的整体受力性能，桥面板采用现浇混凝土刚性接头。

净一0.5m 1m 7.5m 2.5m 0.5m 12m ++++=的桥宽选用6片主梁，如图1-1所示：图 1-1 结构尺寸图（尺寸单位mm)2、主梁跨中截面主要尺寸拟定 (1)主梁高度预应力混凝土简支梁桥的主梁高度与其跨径之比通常在1/15-1/25之间，标准设计中高跨比约在1/18-1/19之间。

本课程设计采用1840mm 的主梁高度。

一、设计资料1、桥面跨径及桥宽标准跨径：总体方案选择的结果，采用装配式预应力混凝土T 型简支梁，跨度25m ；主梁长：伸缩缝采用40mm ，预制梁长24.96m ； 计算跨径：取相邻支座中心间距24.5m ；桥面净空：由于该桥所在线路的宽度较大，确定采用分离式桥面；左半幅路面布置：0.5m （护栏）+12m （行车道）+0.8m （护栏+检修道）=13.3m 。

2、主要技术指标设计荷载：公路Ⅰ级；结构重要性系数为γ0 = 1.1； 桥面坡度：行车道单向横坡2%。

3、材料性能参数 （1）混凝土强度等级为C40，主要强度指标为：强度标准值 ck f =26.8a MP ,tkf=2.4a MP强度设计值 cd f =18.4 a MP ，td f =1.65a MP 弹性模量 c E =3.25×410a MP（2）预应力钢筋采用1×7标准型-15.2-1860-Ⅱ-GB/T5224-1995钢绞线。

其强度指为：抗拉强度标准值 pk f =1860a MP 抗拉强度设计值pdf =1260aMP 弹性模量pE =1.95×510aMP相对界限受压区高度b ξ=0.4，pu ξ=0.2563（3）普通钢筋①纵向抗拉普通钢筋采用HRB400钢筋，其强度指标为抗拉强度标准值sk f =400a MP 抗拉强度设计值sdf =330aMP相对界限受压区高度bξ=0.53puξ=0.1985②箍筋及构造钢筋采用HRB335，其强度指标为 抗拉强度标准值sk f =335a MP 抗拉强度设计值sdf =280aMP弹性模量sE =2.0×510aMP4、设计依据 1）《公路桥涵设计通用规范》（JTG D60—04），简称《桥规》； 2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D60—04），简称《公预规》； 3）《公路桥涵地基与基础设计规范》（JTJ024—85）；二、构造布置1、梁间距：采用装配式施工。

1 方案拟订与比选1.1 设计资料(1）技术指标：汽车荷载：公路—I级桥面宽度:26m采用双幅（12+2×0.5）m（2）设计洪水频率：百年一遇；（3)通航等级：无；(4)地震动参数：地震动峰值加速度0.05g，地震动反应谱特征周期0。

35s,相当于原地震基本烈度VI度。

1.2 设计方案鉴于展架桥地质地形情况。

该处地势平缓，故比选方案主要采用简支梁桥和连续梁桥形式。

根据安全、适用、经济、美观的设计原则，我初步拟定了三个方案。

1。

2。

1 方案一：(8×40）m预应力混凝土简支T型梁桥本桥的横截面采用T型截面（如图1—1).防收缩钢筋采用下密上疏的要求布置所有钢筋的焊缝均为双面焊，因为该桥的跨度较大，预应力钢筋采用特殊的形式（如图1—2)布置,这样不仅有利于抗剪，而且在拼装完成后,在桥面上进行张拉，可防止梁上缘开裂。

优点:制造简单,整体性好,接头也方便，而且能有效的利用现代高强材料，减少构件截面,与钢筋混凝土相比，能节省钢材，在使用荷载下不出现裂缝等。

缺点：预应力张拉后上拱偏大，影响桥面线形，使桥面铺装加厚等。

施工方法：采用预制拼装法（后张法）施工,即先预制T型梁,然后用大型机械吊装的一种施工方法。

其中后张法的施工流程为：先浇筑构件混凝土,并在其中预留孔道，待混凝土达到要求强度后，将预应力钢筋穿入预留的孔道内，将千斤顶支承与混凝土构件端部，张拉预应力钢筋，使构件也同时受到反力压缩.待张拉到控制拉力后，即用夹片锚具将预应力钢筋锚固于混凝土构件上，使混凝土获得并保持其预压应力.最后，在预留孔道内压注水泥浆。

，使预应力钢筋与混凝土粘结成为整体.桥中心桩号1：1000立 面卵石卵石卵石亚粘土亚粘土亚粘土淤泥质土淤泥质土淤泥质土细砂细砂亚砂土亚砂土亚砂土 立面图（尺寸单位：cm ）图2图1图1—1 （尺寸单位：cm ） 图1—21。

2。

2 方案二：（86+148+86)m 预应力混凝土连续箱形梁桥本桥采用单箱单室（如图1—3）的截面形式及立面图(如图1-4)，因为跨度很大（对连续梁桥）,在外载和自重作用下,支点截面将出现较大的负弯矩，从绝对值来看，支点截面的负弯矩大于跨中截面的正弯矩，因此，采用变截面梁能符合梁的内力分布规律，变截面梁的变化规律采用二次抛物线。

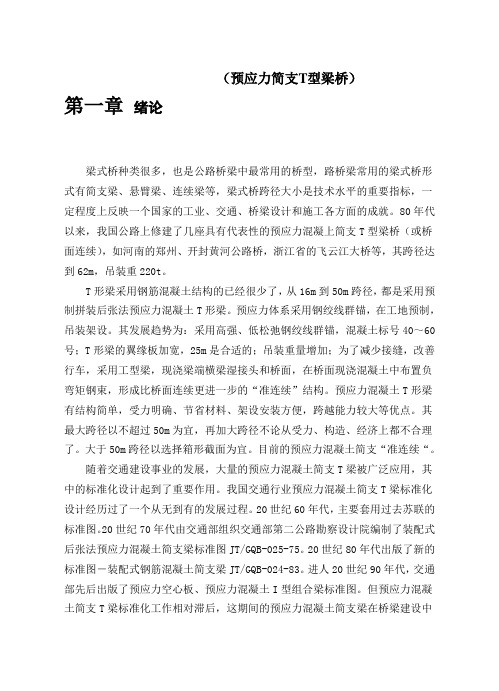

（预应力简支T型梁桥）第一章绪论梁式桥种类很多，也是公路桥梁中最常用的桥型，路桥梁常用的梁式桥形式有简支梁、悬臂梁、连续梁等，梁式桥跨径大小是技术水平的重要指标，一定程度上反映一个国家的工业、交通、桥梁设计和施工各方面的成就。

80年代以来，我国公路上修建了几座具有代表性的预应力混凝上简支T型梁桥（或桥面连续），如河南的郑州、开封黄河公路桥，浙江省的飞云江大桥等，其跨径达到62m，吊装重220t。

T形梁采用钢筋混凝土结构的已经很少了，从16m到50m跨径，都是采用预制拼装后张法预应力混凝土T形梁。

预应力体系采用钢绞线群锚，在工地预制，吊装架设。

其发展趋势为：采用高强、低松弛钢绞线群锚，混凝土标号40～60号；T形梁的翼缘板加宽，25m是合适的；吊装重量增加；为了减少接缝，改善行车，采用工型梁，现浇梁端横梁湿接头和桥面，在桥面现浇混凝土中布置负弯矩钢束，形成比桥面连续更进一步的“准连续”结构。

预应力混凝土T形梁有结构简单，受力明确、节省材料、架设安装方便，跨越能力较大等优点。

其最大跨径以不超过50m为宜，再加大跨径不论从受力、构造、经济上都不合理了。

大于50m跨径以选择箱形截面为宜。

目前的预应力混凝土简支“准连续“。

随着交通建设事业的发展，大量的预应力混凝土简支T梁被广泛应用，其中的标准化设计起到了重要作用。

我国交通行业预应力混凝土简支T梁标准化设计经历过了一个从无到有的发展过程。

20世纪60年代，主要套用过去苏联的标准图。

20世纪70年代由交通部组织交通部第二公路勘察设计院编制了装配式后张法预应力混凝土简支梁标准图JT/GQB-025-75。

20世纪80年代出版了新的标准图－装配式钢筋混凝土简支梁JT/GQB-024-83。

进人20世纪90年代，交通部先后出版了预应力空心板、预应力混凝土I型组合梁标准图。

但预应力混凝土简支T梁标准化工作相对滞后，这期间的预应力混凝土简支梁在桥梁建设中仍占有相当的比例，北京市每年有近80%为这种结构形式，而一些新技术、新工艺、新材料的迅速发展和应用，原有的标准图已不适用。

跨径32米3跨预应力混凝土简支T型梁桥设计前言进入二十一世纪以来，随着我国国民经济的迅速发展和经济的全球化，我国的公路交通有了跨越式的发展。

特别是桥梁建设得到了飞速的发展，桥梁工程无论在建设规模上，还是在科技水平上，均已跻身世界先进行列。

桥梁是公路、铁路和城市道路的重要组成部分，它可以根据跨越建筑物的不同分为跨河桥和跨线桥。

本设计是位于公路的桥，全桥长96米，分3跨，跨径32米，为预应力混凝土简支T型梁桥。

本桥梁结构的设计，分为两个部分，其中上部结构由我完成。

包括原始资料选用，设计原则及江高镇大桥设计方案比选；主梁截面选择；主梁内力计算；配筋验算及附属结构设计及概预算。

桥的计算部分，包括主梁的恒载、活载内力计算，行车道板、横隔梁的设计计算。

还结合相关概预算资料进行了概预算的编制。

在本设计中主要参考了《桥梁工程》、《钢筋混凝土》、《结构力学》、《土木工程概预算》、《材料力学》、《专业英语》等专业性文献。

由于本人的能力有限，本设计不免有知识点错误以及考虑疏漏之处，敬请各位指导老师随时指出，本人将会在以后的工作和学习中努力加以改正和弥补！1原始资料1.1 资料1.1.1概述公路桥，全长96m，3跨预应力混凝土简支T形梁桥。

公路——I级，设计时速80km/h，双向四车道。

1.1.2设计标准、规范及指标1）采用分离式桥面单个宽度：0.5(防撞护栏) +0.75（人行道）+0.5m（左侧路缘带）+2×3.75(行车道)+0.5m（右侧路缘带）+0.2(护栏)=9.95m2）车辆荷载标准：公路—Ⅰ级荷载3）设计抗震基本裂度：八级设防。

1.1.3地质、气候1）地理资料：该地区土质主要分五层：1、人工填筑碎石土 2、砂土 3、粉质粘土 4、粗圆砾土 5、卵石土。

地下水类型为第四系空隙潜水，水位埋深4.0m左右；含水层主要岩性为砾砂，厚3m左右；地表水体为沙河支流，属季节性河流（勘查时无水），设计洪水频率百年一遇。

第四章预应力混凝土简支T形梁桥第一节．设计资料与结构尺寸（一）设计资料1．桥梁跨径及桥宽标准跨径：40m计算跨径：38.88m主梁预制长度：39.96 m桥面净空：净9+2×1.0m2．设计荷载：汽-20级，挂-100，人群3.5KN/m23．材料及特性（见表4—1）附：①预应力钢束采用符合冶金部YB255-64标准的碳素钢丝。

②主梁所用到的钢板除主梁间的联接用16Mn低合金钢板，其余均采用A3碳素钢板。

4．锚具：采用24丝锥形锚，锚环、锚塞采用45号优质碳炭结构钢，其中锚塞的HRC=55~58。

5．施工工艺：按后张法制作主梁，预留预应力钢丝的孔道，由φ=50mm的抽拔橡胶管形成。

6．设计依据：《公路桥涵设计通用规范》（JTJ 021-85）以下简称“桥规”《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ 023-85）以下简称“公预规”。

（二）结构尺寸1．主梁间距与主梁片数：主梁间距随梁高与跨径的增加以加宽为宜，由此可提高主梁截面效率指标ρ值，采用主梁间距离2.2米。

考虑人行道可适当挑出，对设计资料给定的桥面净宽选用5片主梁，其横截面布置型式见图4—1。

图4—1横截面布置型式2．主梁尺寸拟定：(1)主梁高度：预应力混凝土简以梁桥的主梁高跨比通常在1/15~1/25，考虑主梁的建筑高度和预应力钢筋的用量，标准设计的高跨比约在1/17~1/19，由此，主梁高度取用250cm。

(2)主梁腹板的厚度：在预应混凝土梁中腹板内因主拉应力较小腹板的厚度主要由预应力钢束的孔道设置方式决定，同时从腹腔板的稳定出发，腹板的厚度不宜小于其高度的1/15，故取用腹板厚度为16cm，在跨中区段，钢束主要布置在梁的下缘，以形成较大的内力偶臂，故在梁腹板下部设置马蹄，以利数量较多的钢束布置，设计实践表明马蹄面积与截面面积的确良10%~20%为宜，马蹄宽度40cm高38cm。

3．翼板尺寸拟定：翼板的高度由主梁间距决定，考虑主梁间须留湿接缝，故取翼板宽度1.60m，湿接缝宽60cm.。

图 2 预制梁跨中截面图 3
（3）计算截面几何特性
将主梁跨中截面划分成 5 个规则图形的小单元，截面几何特性列表计算见表 2。
表 2 跨中截面几何特性计算表
分块面积形心 分块面积对上 分块面积的自
分块面积对截
分
分块面积
至上缘距离
缘静距
身惯矩
di = ys∗ − yi 面形心惯矩
块 名
Ai （cm2）
∗ 就跨径 40 米预应力混凝土简支梁而言，主梁间距取用 1.6m 是偏小的。
1
名称 混 凝
项 立方强度 弹性模量
轴心抗压标准强度
表 1 预应力混凝土桥计算示例
目
符合
R
Eh
R ab
抗拉标准强度
轴心抗压设计强度 抗拉设计强度
预施应力阶段
极限压应力 极限拉应力
荷载组合Ⅰ：
R lb
Ra Rl 0．70 Rab1 * 0．70 Rlb1 *
yi （cm2）
Ai= Aiyi （cm2）
Ii （cm2）
（cm）
I x = Aidi2 （cm4）
称
（1）
（2）
(3)=(1)×(2)
（4）
（5）
(6)=(1)×(5)2
翼 板 158×8=1264
单位 MPa MPa MPa
MPa MPa MPa MPa MPa
数据 40
3.3×104 28.0
2.60 23.0 2.15 17.64
1.638
极限压应力
0.5 Rab
MPa
14.0
极限主拉应力
0.8 Rlb
MPa
2.08
使用荷载
极限主压应力

摘要预应力混凝土梁式桥在我国桥梁建筑上占有重要的地位，在目前，对于中小跨径的永久性桥梁，无论是公路桥梁或者城市桥梁，都在尽量采用预应力混凝土梁式桥，因为这种桥梁具有就地取材，工业化施工，耐久性好，适应性强。

整体性好以及美观等多种优点。

本设计采用简支T梁结构，其上部结构由主梁、横隔梁、行车道板和桥面部分等组成，显然主梁是桥梁的主要承重构件。

其主梁通过横梁和行车道板连接成为整体，使车辆荷载在各主梁之间有良好的横向分布。

桥面部分包括桥面铺装、伸缩装置和栏杆等组成，这些构造虽然不是桥梁的主要承重构件，但它们的设计与施工直接关系到桥梁整体的功能与安全，这里在本设计中也给予了详细的说明。

本设计主要受跨中正弯矩的控制，当跨径增大时，跨中由恒载和活载产生的弯矩将急剧增加，是材料的强度大部分为结构重力所消耗，因而限制的起跨越能力，本设计采用40m标准跨径，合理地解决了这一问题。

在设计中通过主梁内力计算、应力钢筋的布置、主梁截面强度与应力验算、行车道板等设计，完美地构造了一座预应力混凝土简支T梁桥，所验算完全符合要求，所用方法均与新规范相对应。

本设计重点突出了预应力在桥梁中的应用，这也正体现了我国桥梁的发展趋势。

关键词: 预应力混凝土简支T梁后张法施工IAbstractThe prestressed concrete beam plate bridge occupies my important status in our country bridge construction, in at present, regarding small span permanent bridge, regardless of is the highway bridge or the city bridge, all as far as possible is using the prestressed concrete beam plate bridge, because this kind of bridge has makes use of local materials, the industrialization construction, the durability is good, compatible, integrity good as well as artistic and so on many kinds of merits.This design uses simple support T beam structure, its superstructure by the king post, septum transversum beam, the lane boardand the bridge floor part and so on is composed, the obvious king post is the bridge main carrier. Its king post connects into the whole through the crossbeam and the lane board, enable the vehicles load to have the good traverse between various king posts .Bridge floor part including compositions and so on flooring, expansion and contraction installment and parapet, these structures although is not the bridge main carrier, but their design and the construction relates the bridge whole directly the function and the security, here has also given the detailed explanation in this design.This design mainly steps the sagging moment control, when the span increases, cross the bending moment which produces by the dead load and the live load the sharp growth, is the material intensity majority of consumes for the structure gravity, thus limits the spanning ability, this design uses the 40m standard span, has solved this problem reasonably. In the design through the king post endogenic force computation, the stress steel bar arrangement, king post section intensity and stress checking calculation, lane board and so on designs, a structure prestressed concrete simple support T beam bridge, the checking calculation completely has conformed to the requirement perfectly, uses the method and the new standard corresponds. This design has highlighted the pre-stressed with emphasis in the bridge application, this has also been manifesting our country bridge trend of development.Key words: Pre-stressed concrete Simple support T beam Post tensioned constructionII摘要 (I)Abstract (II)第一章预应力混凝土简支T形梁桥设计 (1)1.1 桥梁跨径及桥宽 (1)1.2 设计荷载 (1)1.3 材料规格 (1)1.4 设计依据 (1)1.5 基本计算数据 (1)第二章截面设计 (3)2.1主梁间距与主梁片数 (3)2．2 主梁跨中截面尺寸拟订 (5)2.2.1 主梁高度 (5)2.2.2 主梁截面细部尺寸 (5)2.2.3 计算截面几何特征 (7)2.2.4 检验截面效率指标ρ（希望ρ在0.5以上） (9)第三章主梁作用效应计算 (10)3.1永久作用效应计算 (10)3.1.1 永久作用集度 (10)3.1.2永久作用效应 (11)3.2可变作用效应计算 (13)3.2.1冲击系数和车道折减系数 (13)3.2.2计算主梁的荷载横向分布系数 (13)3.2.3车道荷载取值 (19)3.2.4可变作用效应 (19)3.3主梁作用效应组合 (24)第四章预应力钢束数量估算及其布置 (25)4.1 跨中截面钢束的估算和确定 (25)4.2 预应力钢束的布置 (26)第五章计算主梁截面几何特性 (35)5.1截面面积及惯矩计算 (35)5.2截面静距计算 (36)5.3截面几何特性汇总 (40)第六章主梁界面承载力与应力计算 (42)6.1持久状况承载能力极限状态承载力验算 (42)6.1.1 正截面承载力验算 (42)6.1.2斜截面承载力验算 (45)6.2 持久状况正常使用极限状态抗裂性验算 (50)6.2.1正截面抗裂性验算 (50)6.2.2 斜截面抗裂性验算 (51)第七章主梁变形验算 (56)7.1计算由荷载引起的跨中扰度验算 (56)第八章横隔梁计算 (57)8.1作用在跨中横隔梁上的可变作用 (57)I8.2截面配筋计算 (57)第九章行车道板的计算 (59)9.1 悬臂板（边梁）荷载效应计算 (59)9.1.1 永久作用 (59)9.1.2 可变作用 (60)9.1.3 承载能力极限状态作用基本组合 (61)9.2 连续板荷载效应计算 (61)9.2.1 永久作用 (61)9.2.2 可变作用 (63)9.2.3 承载能力极限状态作用基本组合 (65)9.3 行车道板截面设计、配筋与承载力验算 (65)结论 (69)参考文献 (70)II第一章预应力混凝土简支T形梁桥设计1.1 桥梁跨径及桥宽标准跨径：40m（墩中心距离）主梁全长：39.96m计算跨径：39.00m桥面净空：净23.5+2×0.5m（防撞栏）=24.5m桥梁全长：5×40m=200m设计时速： 80km/h桥面净宽：半幅桥宽12m，配合25m的整体式路基。

毕业设计预应力混凝土简支T 形梁桥计算书（夹片锚具）一 设计资料及构造布置 1、桥梁跨径及桥宽标准跨径：40m （墩中心距离） 主梁全长：39.98m 计算跨径：39.00m桥面净空：净9.5+2×0.75m=11m2、设计荷载:汽车：公路—I 级，人群：3.5KN/2m3、设计时速： 80km/h4、桥面宽度： 净（8+0.5×(n+1)）+2×0.75m （人行道）5、桥面横坡：1.5％6、环境 ：桥址位于野外一般地区，Ⅰ类环境条件，年平均相对湿度75％；7、施工方法：主梁采用后张法，预留孔道采用预埋金属波纹管成型，两端同时张拉。

8、预应力种类：按A 类预应力混凝土构件设计 3.材料及工艺混凝土：主梁采用C50，桥面铺装用沥青混凝土。

预应力钢筋采用《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62—2004）的φ15.2钢绞线，每束六根，全梁配七束，pk f =1860Mpa 。

普通钢筋直径大于和等于12mm 的采用HRB335钢筋，直径小于12mm 的均用R235钢筋。

按后张法施工工艺要求制作主梁，采用内径70mm ，外径77mm 的预埋波纹管和夹片锚具。

4.设计依据（1）交通部颁《公路工程技术标准》（JTG B01—2003），简称《标准》 （2）交通部颁《公路桥涵设计通用规范》(JTG D60--2004),简称《桥规》(3)交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG B62—2004) (4)基本计算数据见表一 (二)横截面布置1.主梁间距与主梁片数主梁间距通常应随梁高与跨径的增大而加宽为经济,同时加宽翼板对提高主梁截面效率指标ρ很有效,故在许可条件下应适当加宽T 梁翼板.本桥主梁翼板宽度为2750mm,由于宽度较大,为保证桥梁的整体受力性能,桥面板采用现浇混凝土刚性接头,因此主梁的工作截面有两种:预施应力,运输,吊装阶段的小截面(1700i b mm =)和运营阶段的大截面(2750i b mm =).净-9.5+2×0.75m 的桥宽采用四片主梁,如图一所示.注：本示例考虑混凝土强度达到C45时开始张拉预应力钢束。

第1章 设计资料及构造布置一、 设计资料 1.桥跨及桥宽 计算跨径：ml p 27=桥面净空：净一0.5m(栏杆>+1m(左侧路肩宽度>+7.5m(行车道宽度>+2.5m(右侧路肩宽度>+0.5m(栏杆>； 2.设计荷载：公路一Ⅰ级。

3.材料及工艺混凝土：主梁用C50，栏杆及桥面铺装用C30。

预应力钢筋应采用《公路钢筋混凝土及预应力混凝土桥涵设计规范》<JTGD62-2004）的s φ11.1钢绞线，每束7根。

全梁配4束，抗拉强度标准值1860pk f Mpa =，抗拉强度设计值1260pd f MPa =。

公称面积274.2mm 。

弹性模量51.9510p E MPa =⨯；锚具采用夹板式群锚。

普通钢筋直径大于和等于12mm 的采用HRB400钢筋，直径小于12mm 的均采用HRB335钢筋。

按后张法施工工艺制作桥梁，预制主梁时，预留孔道采用预埋金属波纹管成型，钢绞线采用TD 双作用千斤顶两端同时张拉，主梁安装就位后现浇60mm 宽的湿接缝。

最后施工100mm 厚的沥青桥面铺装层。

4.设计依据(1>.交通部颁《公路项目技术指标》<JTG B01-2003）； (2>.交通部颁《公路桥涵设计通用规范》<JTG D60-2004）；(3>.交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》<JTG D62-2004）. 二、 横截面布置 1. 主梁间距与主梁片数 主梁间距通常应随梁高与跨径的增大而加宽为经济，同时加宽翼板对提高主梁截面效率指标ρ很有效，故在许可条件下适当加宽T 梁翼板。

本课程设计中翼板宽度为2080mm ，因为宽度较大，为保证桥梁的整体受力性能，桥面板采用现浇混凝土刚性接头。

净一 0.5m(栏杆>+1m(左侧路肩宽度>+7.5m(行车道宽度>+2.5m(右侧路肩宽度>+0.5m(栏杆>=12m 的桥宽选用6片主梁，如图1-1-1 结构尺寸图<尺寸单位：mm）2.主梁跨中截面主要尺寸拟定（1）主梁高度预应力混凝土简支梁桥的主梁高度与其跨径之比通常在1/15-1/25之间，标准设计中高跨比约在1/18-1/19之间。

40m预应力混凝土装配式T形梁设计说明书（一）设计题目：40m预应力混凝土装配式T形梁设计。

（二）基本资料：（1）、简支梁跨径：标准跨径L b=40m，计算跨径L=38.88m。

（2）、设计荷载：公路一级，人群荷载为3.0KN/m2，结构重要性系数r=1.0（3）、环境：桥址位于野外一般地区，一类环境，年平均相对湿度75％。

（4）、材料：预应力钢筋采用ASTM A416—97a标准的低松弛钢绞线（1×7标准型），抗拉强度标准值fpk =1860MPa，抗拉强度设计值fpd=1260 MPa，公称直径15.24mm，公称面积140mm2。

弹性模量Ep=1.95×105MPa，锚具采用夹片式群锚。

非预应力钢筋：受力钢筋采用HRB335级钢筋。

抗拉强度标准值fsk=335MPa，抗拉强度设计值fsd =280MPa。

钢筋弹性模量为Es=2.0×105MPa。

构造钢筋采用R235级钢筋，抗拉强度标准值fsk =235MPa，抗拉强度设计值fsd=195MPa。

钢筋弹性模量为Es=2.1×105MPa。

混凝土：主梁采用C60，Ec =3.6×104MPa，抗压强度标准值fck=38.5MPa，抗压强度设计值f cd =26.5MPa，抗压强度标准值ftk=2.85MPa，抗拉强度设计值ftd=1.96MPa。

（5）、设计要求：根据《公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62—2004）》要求，按A类预应力混凝土构件设计此梁。

（6）、施工方法：采用后张法施工，预制主梁时，预留孔道采用预埋金属波纹管成型。

钢绞线采用千斤顶两端同时张拉；主梁安装就位后现浇400mm宽的湿接缝，最后施工80mm 厚的沥青桥面铺装层。

（三）设计内容：1、根据资料给定的构件截面尺寸，型式，估计预应力钢筋的数量，并进行合理布局。

2、计算主梁的截面几何特性，确定预应力钢筋张拉控制应力，估算预应力损失及计算各阶段相应有效应力。

《钢筋混凝土结构设计》——预应力钢筋混凝土T 形简支梁设计一、设计目的通过本课程的课程设计，要达到以下目的：1）熟悉预应力混凝土简支梁桥主梁设计计算的一般步骤，独立完成预应力混凝土简支梁桥主梁的设计；2）了解预应力混凝土桥梁的一般构造及钢筋构造，并能根据计算结果配置主梁中的钢筋，正确绘制施工图。

二、设计资料（1）桥梁跨径与桥宽标准跨径：40m （墩中心距离） 主梁全长：39.96m计算跨径：39.00m桥面宽度：净—14m+2×1.75m=17.5m 。

（2）设计荷载：公路—II 级，人群荷载详见附表1，每侧行人栏杆、防撞栏的重力分别为1.52KN/m和4.99KN/m ，结构重要性系数0.10=γ，单号按全预应力混凝土构件设计，双号按部分预应力A 类混凝土构件设计。

（3）材料性能参数及工艺混凝土：主梁采用C50，栏杆及桥面铺装用C30。

预应力钢束采用2.15S φ钢绞线，每束6根钢绞线，OVM 型锚具。

采用内径70mm 、外径77mm 的波纹预埋管形成预应力钢束孔道。

普通钢筋直径大于和等于10mm （纵向受力钢筋），采用HRB335钢筋；直径小于10mm(箍筋和构造钢筋)的均用HPB300钢筋。

T 型梁采用后张法预应力工艺张拉预应力，预应力筋张拉控制应力ptk con f 75.0=σ。

（4）设计计算基本数据1）混凝土C50主要强度指标为：强度标准值32.4, 2.65ck tk f Mpa f Mpa == 强度设计值22.4, 1.83cd td f Mpa f Mpa==强度模量43.4510c E MPa =⨯ 考虑混凝土强度达到C45时开始张拉预应力钢束，张拉预应力钢束时混凝土抗压、抗拉强度标准值，MPa f MPa f tk ck51.26.29''==2）预应力钢筋其强度指标为： 抗拉强度标准值 1860pk f MPa = 抗拉强度设计值1260pd f Mpa=弹性模量51.9510c E MPa =⨯ 3）普通钢筋纵向抗拉普通钢筋采用HRB335钢筋，其强度指标为 抗拉强度标准值 335sk f MPa = 抗拉强度设计值280sd f MPa=弹性模量52.010s E MPa =⨯ 箍筋及构造钢筋采用HPB300钢筋，其强度指标为 抗拉强度标准值 MPa f sk 300= 抗拉强度设计值 MPa f sd 195= 弹性模量 MPa E s 5101.2⨯=二、结构横截面布置（1）主梁间距与主梁根数主梁间距通常随着梁高于跨径的增大而加宽较为经济，同时加宽翼板对提高主梁截面有效指标也有效。

前言公路桥梁交通是为国民经济、社会发展和人民生活服务的公共基础设施，是衡量一个国家经济实力和现代化水平的重要标志。

我国从“七五”开始，公路建设进入了高等级公路建设的新阶段，近几年随着公路等级的不断提高，路桥方面知识得到越来越多的应用，同时，各项规范也有了较大的变动，为掌握更多路桥方面知识，我选择了支井河大桥施工图设计这一课题。

本次设计路段位于巴东县野三关镇支井河村. 它是根据设计任务书的要求和《公路桥规》的规定，选定装配式预应力T形截面简支梁桥，该类型的梁桥具有受力均匀、稳定，且对于小跨径单跨不产生负弯矩，施工简单且进度迅速等优点。

设计内容包括拟定桥梁纵,横断面尺寸、上部结构计算，下部结构计算，施工组织管理与运营，施工图绘制,各结构配筋计算，书写计算说明书、编制设计文件这几项任务。

在设计中，桥梁上部结构的计算着重分析了桥梁在施工及使用过程中恒载以及活载的作用力，采用整体的自重荷载集度进行恒载内力的计算。

按照新规范公路I级车道荷载进行布置活载，并进行了梁的配筋计算，估算了钢绞线的各种预应力损失，并进行预应力阶段和使用阶段主梁截面的强度，正应力及主应力的验算。

下部结构采用以钻孔灌注桩为基础的墩柱，并分别对桥墩和桩基础进行了计算和验算。

主要依据《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D062-2004）,《公路桥涵地基与基础设计规范》（JTJ 024-85、,《公路钢筋混凝土及预应力混凝土桥涵设计规范》（简称《预规》）JTG D60—2004《公路桥涵设计通用规范》（简称《通用规范》）在本次设计过程中，新旧规范的交替，电脑制图的操作，都使我的设计工作一度陷入僵局。

在指导老师***老师及本组其他组员的帮助下，才使的这次设计得以顺利完成。

在此，对老师和同学们表示衷心的感谢。

由于公路桥梁工程技术的不断进步，技术标准的不断更新，加之本人能力所限，设计过程中的错误和不足再所难免，敬请各位老师给予批评指正。

预应力混凝土T形梁设计计算示例预应力混凝土T形梁设计计算示例 ----------------------------------------------------------------------------------------- 11 设计资料及构造布置--------------------------------------------------------------------------------------------------- 31.1桥梁跨径及桥宽-------------------------------------------------------------------------------------------------------- 31.2 设计荷载 ---------------------------------------------------------------------------------------------------------- 31.3 材料及施工工艺------------------------------------------------------------------------------------------------- 31.4 设计依据 ---------------------------------------------------------------------------------------------------------- 31.5 横截面布置------------------------------------------------------------------------------------------------------- 31.6 横截面沿跨长的变化 ------------------------------------------------------------------------------------------ 51.7 横隔梁的设置---------------------------------------------------------------------------------------------------- 52 主梁内力计算 ------------------------------------------------------------------------------------------------------------ 52.1 恒载计算 ---------------------------------------------------------------------------------------------------------- 52.2可变作用计算------------------------------------------------------------------------------------------------ 62.2.1冲击系数和车道折减系数--------------------------------------------------------------------------- 62.2.2.计算主梁的荷载横向分布系数-------------------------------------------------------------------- 72.2.3. 车道荷载取值 ---------------------------------------------------------------------------------------102.2.4.计算可变作用效应 ---------------------------------------------------------------------------------- 112.3 主梁作用效应组合 --------------------------------------------------------------------------------------------143 预应力钢束的估算及其布置 ----------------------------------------------------------------------------------------153.1跨中截面钢束的估算和确定--------------------------------------------------------------------------------153.2预应力钢束的布置 --------------------------------------------------------------------------------------------164．计算主梁截面几何特征 ---------------------------------------------------------------------------------------------194.1截面面积及惯矩计算 ------------------------------------------------------------------错误!未定义书签。

《结构设计原理》课程设计一、设计题目30m 预应力混泥土装配式T 形梁设计。

二、基本资料1、T 形梁尺寸：标准跨径=30m ，计算跨径为L=28.66m 。

2、设计荷载：公路Ⅱ级,人群荷载3.5KN/m2；=1.0。

3、环境：野外一般地区，I 类环境条件，年平均相对湿度为75%。

4、材料：混凝土：主梁采用55C ，=3.55410MPa ，抗压强度标准值=35.5MPa ，抗压强度设计值=24.4MPa ，抗拉强度标准值=2.74MPa ，抗拉强度设计值=1.89MPa 。

预应力钢筋1×3股钢绞线，抗拉强度标准值为=1720MPa ，抗拉强度设计值=1170MPa ，公称直径12.92mm ，公称面积86mm2，弹性模量=1.95×510MPa ，锚具采用夹片式群锚。

非预应力钢筋：受力钢筋采用HRB335级，抗拉强度标准值MPa f sk 335=，抗拉强度设计值MPa f sd 280=，钢筋弹性模量=2.0×510MPa 。

构造钢筋采用R235级，抗拉强度标准值MPaf sk 235=，抗拉强度设计值MPa f sd 195=，=2.1×510MPa5、设计要求：根据《公路钢筋混泥土及预应混泥土桥涵设计规范（JTGD62-2004）》要求按A 类预应力混泥土构件设计此梁。

6、施工方法：采用后张法，采用金属波纹管和夹片锚具，钢绞线采用TD 双作用千斤顶而两端同时张拉，当混凝土强度达到设计强度75%时，再张拉钢筋，张拉顺序和钢束序号相同。

主梁尺寸2440244024402440180100200140001300064018001/2跨中横断面防撞栏现浇湿接缝沥青混凝土8cm 防水层C40防水混土1#2#3#4#5#6#400400400400400400d)2700400300c)b)a)梁中心线500353537007235500180025013029940/218012018032032018001800400244032032018001800200400200200图1 主梁各部分尺寸图 （单位：mm ）三、设计内容：1、受压翼缘有效宽度的计算：取下列三者中最小者：（1）跨径的三分之一，即1/3×28940=9647㎜ （2）相邻两梁平均间距为2440㎜ （3）（b+2+12），式中b 为梁腹板宽度，为承托长度，这里=0，为受压区翼缘出板的厚度，（11202120800180⨯+⨯）/1120=223mm 所以有（b+6f h 12b h '+）=200+12223=28266mm所以，受压翼缘的有效宽度取mm f 2440b ='2、全截面几何特征的计算：见图（0）截面分块示意图图0（单位：mm ）分块号）（分块面积mmA i)(mm y i=×（2mm ）i u y y - (mm)=()2y -y i u（4mm ）（4mm ）mm，变化点截面与跨中截面几何性质一样。

《桥梁工程B 》课程设计——预应力钢筋混凝土简支T 形梁桥一、设计资料1、计算跨径：24.5m2、设计荷载：公路Ⅱ级荷载；人群荷载：3.5kN/mP 。

3、设计依据：《公路桥涵设计通用规范》（JTG D60—2004）《公路钢筋混凝土及预应力混凝土桥梁设计规范》（JTG D62—2004））4、设计方法：承载能力极限状态法 二、结构尺寸该设计桥梁按二级公路桥梁净空进行设计，行车道宽度为 8.5m ，人行道宽 度为 0.75m ；全桥每跨采用 5 片预制的钢筋混凝土 T 形梁，每片梁行车道板宽 2.00m ，沿主梁纵向每 4-5m 布置1道横隔梁。

如图所示：桥梁横断面布置及主梁一般构造。

行车道板间的连接视为刚性连接。

桥面铺装层外边缘处为cm 2的沥青表面处治（重力密度为323m KN ）和cm 6厚的混凝土三角垫层（重力密度为324m KN ），桥面横坡 1.5%。

人行道重力取m KN 14.12，为了简化计算，将人行道，栏杆（2g ）和桥面铺装的重力（2g ）平均分配给每根主梁。

结构中每片中主梁上有12块横隔板预制块，边主梁上有6块横隔梁预制块。

将其产生的重力（中主梁中1g '，边主梁边1g '）沿主梁纵向均匀分摊给各主梁，预制横隔梁的重力密度为325m KN 。

主梁重力以1g 计，其重力密度取值为325m KN 。

总自重：中主梁：22111g g g g g g '++''+'+=中中 边主梁：22111g g g g g g '++''+'+=边边 三、设计内容及要求 设计内容：1、计算桥面板内力（最大弯矩和剪力）；2、计算主梁内力（跨中弯矩和剪力及支座处最大剪力），进行配筋与强度检算； 要求：1、本课程设计须按教务对课程设计的排版格式要求，形成电子文档，并打印成文本上交，同时电子文档也须上交。

一、主梁设计1.结构尺寸拟定根据《公路桥涵设计通用规范》（JTGD60-2004）预应力混凝土简支梁桥的主梁高度与其跨径之比通常在1/15～1/25，标准设计中高跨比大约在1/18～1/19。

1 概述1.1工程概况1.该桥设计车速为80Km/h，桥位于直线段内，桥位起迄中心桩号为k9+602~k9+748。

桥梁全长4×35m，上部结构为装配式预应力混凝土简支T型梁桥，下部结构为双柱式墩，桩基础，轻型薄壁桥台。

本桥上部结构采用先预制后张拉的施工形式。

2.河流及水文情况水电站库区地处高山峡谷区，山势挺拔，为较为典型的中高山地形地貌区。

水电站初选水库正常蓄水位为2253.00m，死水位为2248.00m。

3.当地建筑材料情况桥梁附近有充足的木材，水泥，钢材市场可供。

4.气象情况查阅四川地区、金川县城当地气象资料。

1.2设计标准及规范1.2.1设计标准桥型：装配式预应力混凝土简支T型梁桥桥面宽度：全宽11m，横向布置为1m人行道+9m行车道+ 1m人行道桥面横坡：1.3%（单幅单向坡）车辆荷载等级：公路-I级1.2.2设计规范《公路工程技术标准》JTG01---2003《公路桥涵通用规范》JTG60---2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG62---2004《公路桥涵施工技术规范》JTJ041---2000《公路工程抗震设计规范》JTJ001---892 方案比选2.1桥梁设计原则1.适用性桥上应保证车辆和人群的安全畅通，并应满足将来交通量增长的需要。

桥下应满足泄洪、安全通航或通车等要求。

建成的桥梁应保证使用年限，并便于检查和维修[1]。

2.舒适与安全性现代桥梁设计越来越强调舒适度，要控制桥梁的竖向与横向振幅，避免车辆在桥上振动与冲击。

整个桥跨结构及各部分构件，在制造、运输、安装和使用过程中应具有足够的强度、刚度、稳定性和耐久性。

3.经济性设计的经济性一般应占首位。

经济性应综合发展远景及将来的养护和维修等费用。

建成的桥梁应保证使用年限，并便于检查和维修。

在桥梁规定的使用期限内的经常维修费用的多少需要考虑，例如钢桥的油漆，高强螺栓的检修，钢筋混凝土的裂缝维修。

又如采用建筑高度大的桥梁，常带来引道或引桥的加长，除了要增加运营费以外，还影响交通安全，此外，运营使用时质量也是一个不容忽视的问题，例如桥梁的刚度要大，桥面宜连续，震动要小，视线要宽敞等。
