机械制图基础知识入门机械制图是一门重要的工程技术学科，它是通过图形来表达和构造产品的结构和特性。
在机械制图中，我们需要掌握一些基础知识，包括如何画图、如何理解尺寸、如何读取图纸等等。
本文将会从这些方面介绍机械制图的基础知识。
一、图形投影机械制图的图形投影分为正投影和斜投影两种，正投影是指在垂直于投影面的方向上绘制相应的图形，斜投影是指在与投影面成一定角度的方向上绘制相应的图形。
在制图中，我们常用的是三视图制图法，就是将一个物体分别从上视图、前视图和右视图绘制出来，便于观察物体的全貌和各个面的特点。
二、图纸标注无论是正投影还是斜投影，我们都需要用标注来表示图形的尺寸和其他性能。
常用的标注包括尺寸标注、表面质量标注、公差标注等等。
为了方便读取图纸，我们一般采用注明尺寸值的等高线，这样可以在图纸上形成不同的区域，加强图纸的清晰度和易读性。
三、图线种类在机械制图中，我们常用的图线种类有实线、虚线、粗实线、细实线和点刻线。
实线用于表示实物的轮廓，虚线一般用于表示不可见的边缘或断裂的部分。
粗实线和细实线用于标记突出的部分或一些特殊部件，点刻线则通常用于标记表面的质量。
四、图块图块是机械制图中用于表示同一部分的图形集合，通过图块可以使机械制图更加清晰、准确地体现构造和特点。
图块的尺寸应该尽量合理，且在不影响清晰度的情况下控制边界。
另外，为了方便使用，可以将一些常用的图块制作成模板，方便在制图中直接调用。
五、图框图框是机械制图中用于固定图纸边缘与实际尺寸相符的区域，在图框中包含了制图日期、审批日期、图符号等信息，方便对图纸的管理和归档。
图框应该合理地利用空间，达到平衡美观的效果，而且不应该影响图纸的主要内容。
六、CAD制图在现今的机械制图中，我们常常使用自动CAD工具来进行制图，它可以帮助我们更加精确、快速地绘制图形，并便于对图形进行修改和复制。
自动CAD还包括了一些常用的标注、块和符号，可以简化图纸制作的流程。

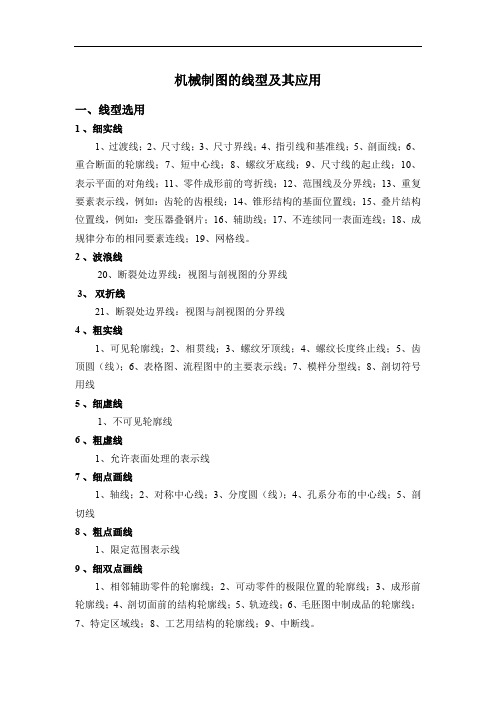

机械制图的线型及其应用一、线型选用1 、细实线1、过渡线；2、尺寸线；3、尺寸界线；4、指引线和基准线；5、剖面线；6、重合断面的轮廓线；7、短中心线；8、螺纹牙底线；9、尺寸线的起止线；10、表示平面的对角线；11、零件成形前的弯折线；12、范围线及分界线；13、重复要素表示线，例如：齿轮的齿根线；14、锥形结构的基面位置线；15、叠片结构位置线，例如：变压器叠钢片；16、辅助线；17、不连续同一表面连线；18、成规律分布的相同要素连线；19、网格线。
2 、波浪线20、断裂处边界线：视图与剖视图的分界线3、双折线21、断裂处边界线：视图与剖视图的分界线4 、粗实线1、可见轮廓线；2、相贯线；3、螺纹牙顶线；4、螺纹长度终止线；5、齿顶圆（线）；6、表格图、流程图中的主要表示线；7、模样分型线；8、剖切符号用线5 、细虚线1、不可见轮廓线6 、粗虚线1、允许表面处理的表示线7 、细点画线1、轴线；2、对称中心线；3、分度圆（线）；4、孔系分布的中心线；5、剖切线8 、粗点画线1、限定范围表示线9 、细双点画线1、相邻辅助零件的轮廓线；2、可动零件的极限位置的轮廓线；3、成形前轮廓线；4、剖切面前的结构轮廓线；5、轨迹线；6、毛胚图中制成品的轮廓线；7、特定区域线；8、工艺用结构的轮廓线；9、中断线。
二、线宽选用机械制图里采用粗细两种线宽，粗细比例是2：1。
共有0.25mm/0.13mm、0.35mm/0.18mm、0.5mm/0.25mm、0.7mm/0.35mm、1mm/0.5mm、1.4mm/0.7mm、2mm/1mm七种组合，同一图纸里只允许采用一种组合。

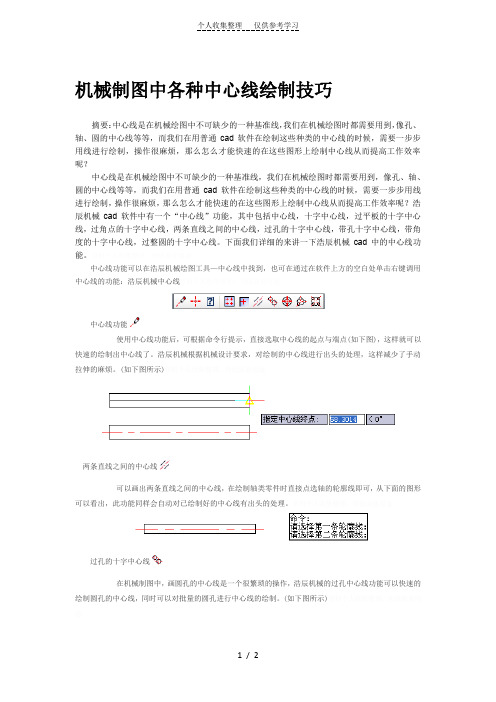

机械制图中各种中心线绘制技巧摘要：中心线是在机械绘图中不可缺少的一种基准线，我们在机械绘图时都需要用到，像孔、轴、圆的中心线等等，而我们在用普通cad软件在绘制这些种类的中心线的时候，需要一步步用线进行绘制，操作很麻烦，那么怎么才能快速的在这些图形上绘制中心线从而提高工作效率呢？中心线是在机械绘图中不可缺少的一种基准线，我们在机械绘图时都需要用到，像孔、轴、圆的中心线等等，而我们在用普通cad软件在绘制这些种类的中心线的时候，需要一步步用线进行绘制，操作很麻烦，那么怎么才能快速的在这些图形上绘制中心线从而提高工作效率呢？浩辰机械cad软件中有一个“中心线”功能，其中包括中心线，十字中心线，过平板的十字中心线，过角点的十字中心线，两条直线之间的中心线，过孔的十字中心线，带孔十字中心线，带角度的十字中心线，过整圆的十字中心线。
下面我们详细的来讲一下浩辰机械cad中的中心线功能。
中心线功能可以在浩辰机械绘图工具—中心线中找到，也可在通过在软件上方的空白处单击右键调用中心线的功能：浩辰机械中心线中心线功能使用中心线功能后，可根据命令行提示，直接选取中心线的起点与端点(如下图)，这样就可以快速的绘制出中心线了。
浩辰机械根据机械设计要求，对绘制的中心线进行出头的处理，这样减少了手动拉伸的麻烦。
(如下图所示)资料个人收集整理，勿做商业用途两条直线之间的中心线可以画出两条直线之间的中心线，在绘制轴类零件时直接点选轴的轮廓线即可，从下面的图形可以看出，此功能同样会自动对已绘制好的中心线有出头的处理。
资料个人收集整理，勿做商业用途过孔的十字中心线在机械制图中，画圆孔的中心线是一个很繁琐的操作，浩辰机械的过孔中心线功能可以快速的绘制圆孔的中心线，同时可以对批量的圆孔进行中心线的绘制。
(如下图所示)资料个人收集整理，勿做商业用途操作方法：点击过孔十字中心线功能，在命令行中会提示我们选择对象，这时框选要进行绘制中心线的圆，点击确定中心线就绘制好了。
《机械制图》听课教案第一章：机械制图基础知识1.1 机械制图的标准和规范1.2 机械制图的基本原理1.3 机械制图的符号和标注1.4 机械制图的绘制工具和材料第二章：机械制图的图线和比例2.1 图线的种类和应用2.2 比例的种类和应用2.3 比例换算的方法2.4 绘制图线和比例的注意事项第三章：机械制图的视图和投影3.1 视图的种类和应用3.2 投影的原理和规律3.3 绘制视图和投影的步骤和方法3.4 绘制视图和投影的注意事项第四章：机械制图的剖视图和断面图4.1 剖视图的种类和应用4.2 断面图的种类和应用4.3 绘制剖视图和断面图的步骤和方法4.4 绘制剖视图和断面图的注意事项第五章：机械制图的标注和说明5.1 标注的种类和应用5.2 标注的符号和标准5.3 标注的步骤和方法5.4 说明的书写和格式要求第六章：机械制图的零件图和装配图6.1 零件图的绘制方法和步骤6.2 装配图的绘制方法和步骤6.3 零件图和装配图的标注和说明6.4 零件图和装配图的阅读和理解第七章：机械制图的极限与配合7.1 极限的定义和表示方法7.2 配合的定义和表示方法7.3 极限与配合的标注和应用7.4 极限与配合的计算和选择第八章：机械制图的形位公差和表面粗糙度8.1 形位公差的定义和表示方法8.2 表面粗糙度的定义和表示方法8.3 形位公差和表面粗糙度的标注和应用8.4 形位公差和表面粗糙度的计算和选择第九章：机械制图的计算机辅助设计（CAD）9.1 CAD软件的基本操作和功能9.2 CAD软件在机械制图中的应用9.3 CAD软件的绘制和编辑技巧9.4 CAD软件的文件管理和打印输出第十章：机械制图的实践与应用10.1 机械制图的实际案例分析10.2 机械制图在工程中的应用10.3 机械制图的常见问题和解决方法10.4 机械制图的学习方法和提高途径重点和难点解析一、机械制图的视图和投影补充说明：视图包括主视图、俯视图、左视图等，根据物体的形状和结构选择合适的视图表达。
对《机械制图》中点、线、面投影的教学思考[摘要]本文针对学生空间想象能力不强，大脑中平面思维很难转换成立体思维，因此学习画法几何带来较大的难度。
结合多年的教学实践而提出一些教学思考和教学方法，在多年的教学实践中收到明显的效果。
[关键词]点、线、面投影教学思考教学方法点、线、面的投影是识图与画图的基础，不熟练掌握点、线、面的投影规律性，根本无法读图与画图。
根据线、面与三个投影面的关系，分为七类线和面，这七类线和面的投影特征、规律、种类的判断，教材中虽然阐述较清楚，同时配备了大量的练习题。
然而，学生在学习和练习中，特别是线、面种类、特征的判断，有较大的难度，何为正平线、正平面……我们在教学中，结合教材和练习题的问题，将点、线、面种类投影规律运用巧妙的语言、文体、诗歌、绝句、顺口溜等通俗易懂的语言，进行总结、归纳，便于学生理解、记忆、掌握、运用，对学生解题可收到事半功倍的效果，而且提高了解题的效率与时间，节省学习时间。
同时，培养了学生动脑筋、勤思考的习惯。
一、点的投影点的投影是线、面投影的基础，由两点构成线，由三点构成面，由面构成体，所以说任何形体都是由点组成。
因此，要表达形体，必须掌握点的投影。
而在教材中，对点的投影规律与特征没有很明白的描述，多点之间投影点的可见性判断和形体表面上的点求其投影也不明了。
点的投影规律由图示描述外，还必须用文字来总结，以便于学生理解、掌握。
关于两点投影的可见性判断：关键要抓住参照物，以人为参照物，结合投影方向，靠近人的点的投影就是可见的，远离人的点的投影就不可见，这点学生能接受，但学生在实际判断中就出错。
那么采用如下方法就好多了，即主视图中投影点的可见性看俯视图两投影点位置，前者见；俯视图中投影点的可见性看主视图中两投影点位置，上者见；侧视图中投影点的可见性看主视图中两投影点的位置，左者见；简言之上左前者见。
关于形体中表面上的点求其投影，特别是特殊点和曲面体上的点求投影，学生最难掌握，那么，采用如下思路就容易了。
浅谈机械制图中对点线面的理解
机械制图是利用可视化图形表示法，精确地把技术要求直接写成设计阐述图，
便于进行设计的重要一环，而在机械制图中，对点、线、面的理解是非常重要的。
点是机械制图中最基本的元素，用一个小圆点可以表示一个特定的技术要求，
也可以按照设计要求，选择不同的色彩和大小来反映不同的意义，以及放置位置。
此外，点还可以用来表达一个技术要素与另一个要素之间的关系，可以将这种关系反映到绘图中，使整个绘图更加协调有序。
线则是机械制图中必不可少的表达元素，它可以将两个点或多个点之间的关系，展示出来，表明两个或多个要素是否存在直接联系，这样，就能完成一个完整的机械图案，使设计者更容易地理解整个设计内容。
最后还有面，它是由一系列点构成的，面是指一定大小的平面面积，可以用来
表示所需求的平面对象，对图形反映出来，使观察者能清晰地明白技术要素的意义，同样也可以用不同的颜色表达不同的内容，可以更好地体现出技术元素的表示，以及特定的设计含义。
总而言之，点、线、面这三种表示要素在机械制图中都扮演着至关重要的角色，它们需要精确的把握，才能完整传递出机械图形的设计要求。
只有理解和熟练掌握点、线、面的内涵和用法，才能准确、完整地表达设计意图，提高设计文件的完善度，使设计者能达到精确、快速地完成所需要的工作。
《机械制图》教案绪论一、教学目标1. 让学生了解机械制图的基本概念、作用和意义。
2. 使学生掌握机械制图的基本知识和技能，包括图线、比例、标注、投影等。
3. 培养学生空间想象能力和绘图能力，为后续课程打下基础。
二、教学内容1. 机械制图的基本概念机械制图的定义、作用和意义机械制图的标准和规范2. 图线图线的种类和用途图线的绘制和识别3. 比例比例的种类和应用比例的换算和方法4. 标注尺寸标注的种类和规则形位公差和表面粗糙度的表示方法5. 投影投影的基本原理和方法正投影和斜投影的特点和应用三、教学方法1. 采用讲授法，讲解机械制图的基本概念、作用和意义。
2. 利用示教图和模型，演示图线、比例、标注、投影的绘制和识别方法。
3. 进行绘图练习，培养学生的空间想象能力和绘图能力。
四、教学步骤1. 引入机械制图的基本概念，让学生了解其作用和意义。
2. 讲解图线的种类和用途，演示图线的绘制和识别方法。
3. 介绍比例的种类和应用，讲解比例的换算和方法。
4. 讲解尺寸标注的种类和规则，演示形位公差和表面粗糙度的表示方法。
5. 讲解投影的基本原理和方法，演示正投影和斜投影的特点和应用。
五、教学评价1. 课堂练习：要求学生绘制简单的机械图样，检查图线、比例、标注、投影的掌握情况。
2. 课后作业：布置有关图线、比例、标注、投影等方面的练习题，巩固所学知识。
3. 课程考试：包括理论考试和绘图考试，全面评价学生对机械制图知识的掌握程度。
六、教学内容6. 基本绘图方法直线、圆、圆弧、椭圆等的绘制方法点的分布和连线的方法剖面线的绘制方法7. 视图基本视图的定义和种类（主视图、俯视图、左视图等）视图的投影关系和绘制规则斜视图和全视图的绘制方法8. 零件图零件图的定义和作用零件图的视图选择和绘制方法零件图中常见的标注和符号9. 装配图装配图的定义和作用装配图的绘制方法和步骤装配图中常见的标注和符号10. 计算机辅助绘图计算机辅助绘图的基本概念和软件介绍计算机辅助绘图的基本操作和功能常见计算机辅助绘图软件的应用案例七、教学方法1. 采用讲授法，讲解基本绘图方法、视图、零件图和装配图的定义和作用。
机械识图知识点总结图之功能各国标准尺度比例线之种类与用途角法与视图图之功能1. 信息传递：把设计者之构想绘制成图，传递给加工制作人员、检验人员等。
2。
国际性：图为技术界的国际语言，即须具有国际语言之性格，如图形表法,标注方法或符号定义必须完全统一规格。
3. 泛用性：随着技术的发展，目前在各种产业上的互相关连加深,因此需画出各种行业均能了解之图。
TOP各国标准TOP尺度比例尺度单位工至机械制图用基本长度单位，通常采用 mm ，可以不用在图中表示.儒需使用其它单位时,则必须注明单位符号。
英制则以 in. 为基本长度单位，而不必标注。
常用比例机械制图再绘图时，因尽量画出较大之圆形,以便于微缩影储存。
通常以 2,5,10 之倍数为常用比例或按实物大小画出。
长用比例如下所列:实大比例：1：1缩小比例：1：2，1:2。
5，1:4，1：5，1:10，1：20,1：50，1：100，1：200,1：500,1:1000 。
放大比例：2 ：1，5:1,10：1，20:1,50：1，100:1.TOP线之种类与用途线之粗细与其使用通常绘图时，粗实线之线宽须按图之大小与其复杂程度而订定，在同一张图中使用粗线之线宽必须均匀一致,中线与细线亦同理。
虚线之起讫与交会虚线之起讫，如下图所示，虚线与其它线条交会时,除虚线无实线之延长外,其余应尽量维持相交.1。
实线与虚线相交2。
虚线与虚线相交TOP投影与视图第一角法与第三角正投影法之比较第一角投影法起于法国，盛行于欧洲大陆、德、法、义、俄等国，其中美、日及荷兰等国原先亦采用第一角投影法，后来改采用第三角法讫今.目前国内使用第一角投影法之机构约35％，而采用第三角投影法之机构约 65% 。
因此为适应国内使用者之需求，于最新修订之CNS3 , CNS3—1 , CNS3—2 ，…， CNS3—11 等工程制图国家标准规定“第一角法及第三角法同等适用”。
唯于同一张图中,不的同时使用两种投影法,且每张图上均应于明显部位标示“投影法”，以资鉴别。
目录一、概述 (2)（1）图线在机械制图中的意义 (2)（2）机械制图图线标准 (2)二、机械制图的线型 (2)（1）线型的名称 (3)（2）图线的宽度 (3)（3）图线的结构 (4)（4）图线的画法 (7)三、机械制图线型的应用 (8)（1）粗实线 (8)（2）细实线 (9)（3）波浪线与双折线 (9)（5）粗虚线与细虚线 (10)（6）细点画线与粗点画线 (10)（7）细双点画线 (10)四、总结 (11)一、图线（1）图线在机械制图中的意义任何一张图纸都是由线段组成的，为了让大家能更好的看清楚、看懂图纸,所以国家规定了不同的线型来表达零部件的结构图纸。
而制图课又是工科学科的一门重要的技术基础课，它对训练学生掌握工程技术课程的学习方法，培养学生严谨的作风和负责精神都有其特殊的作用。
随着科学技术的迅猛发展和计算机的广泛应用，生产实际中对制图的要求也随之发生了很大的变化。
图板丁字尺等绘图工具、绘图仪器已经被计算机所取代；图纸等技术文件已经放进了计算机磁盘；手工绘图已经被计算机绘图所取代，但是其绘图的标准还是不变的，仍然是用不同的线型来表达图形的各个部分和结构，所以，了解和熟练运用制图的线型是工科学生制图必不可少的。
以下就是我个人对制图线型的了解和一些应用。
（2）机械制图图线标准目前，机械制图图线的标准已经和世界接轨，很多地方都的到了改善。
在旧国标中，所有标准均为强制性标准，1988年12月29日颁布的《中华人民共和国标准化法》将国家标准、行业标准分为强制性标准和推荐性标准两种属性。
目前我国颁布的20000个左右的国家标准中，有14.1%的标准为强制性标准，主要是涉及到人身财产安全、医疗卫生、环境保护、国家安全及国际名声等方面，大多数标准为推荐性标准，机械制图图线的正式标准是推荐性标准。
国家标准的标准代号：GB、GB/T。
GB为标准代号表示“强制性标准”,无后缀“/T”。
GB/T表示“推荐性标准”，“T”是标准属性，缀在标准代号之后，用斜线相隔。
“机械制图基本规定”标准中，顺序号统一为4457，即GB/T 4457，对图线的规定增编了序号4，书写格式为GB/T 4457．4。
准年号由旧标准的两位数改为四位数，写在标准序号之后，两者之间用横线隔开，现在我们常用的线型标准为GB/T18450—1998、GB/T4457.4—2002。
根据中华人民共和国标准级别：我们现在所用的标准为四级管理。
二. 机械制图的线型每个人有每个人的名字，他们不但有各自不同的相貌，还有自己独有的特征;每一样物体也有每一个物体的名称，不同名称的物体在外形和组成也是不一样的，我们制图的线型也不列外，不同种类的图线也有自己相应的名称、粗细和结构特点。
每种线型的名称和它对应的线型的外型是一致的，这也使广大学者能更好的理解和牢记，国家相关部门也专门针对机械制图所用图线样式有统一的规定,制图员可采用9中基本线型和各种基本线型组合及图线组合来绘制图形。
9种基本线型如下表：当然，这只是机械制图线型的一部分,也是我们平时绘图最常用的一部分。
随着计算机制图的发展，线型的种类也相对多了一些不常用的特殊的线型，有一些特殊的图形的某些地方就要用到一些特殊的线型来表达，这些特殊的线型也是从这9种常用线型中演变而来的，其目的是为了更好的分清楚物体的结构。
（2） 图线的宽度我们在绘图时，有时候会碰到这样的事，画出的图形所用的线型没错，可是线不是很细就是很粗，这样不但不美观，还能让人看着别扭，甚至会因为线型太宽而导致一些小地方被覆盖，原本该展示出来的地方被粗大的线给遮挡住了，这样就会直接导致加工错误，给公司带来损失。
只有正确的掌握图形大小和图纸的比列就可以避免这样的事情发生。
绘图时应根据图样大小及复杂程度来确定粗实线的宽度b （0.5—2mm ）。
在同一图样中相同形式的图线宽度应基本一致，虚线、点划线和双点划线的长度和间隔在同一图样中应大致相等。
当图形较小用点画线困难时，可以用细实线代替。
机械图样中图线的宽度分粗细两种，其比例为2∶1，可以按照图样的类型和尺寸大小选用。
如图所示：A4粗实线、粗虚线、粗点划线2 1.410.70.50.350.25细实线、细点划线、波浪线等10.70.50.350.250.180.13线型名称A 0、A1A 2、A3图纸大小和相应线型宽度每一种图线的结构都有所不同，按照它们的结构主要分为实线、虚线、点画线、双点画线、双折线、波浪线这及大类，下面就是我列出的几种图线的基本结构及各部分长短的运算方法。
1.直线直线就只有一条线组成的线，它的结构如下图：根据图线长短、粗细的要求，直线也有自己相应的长短粗细。
2.虚线虚线就是由很多条不连续的小线段组成的线段，但是线段之间的距离和线段的长短也有一定的要求，它的基本结构和尺寸大小见图：根据国家对机械制图图线的标准要求，计算虚线各部分尺寸的公式如下：虚线的全长：l1=l一条虚线内短画数目：n=(l－12d)/15d (一般圆整）短画的长度：l2=(l1－3dn)/(n+1)虚线的最小长度：l1min =l0min=27d（2条短画12,1个间隔3d)如果在画虚线时长度小于l1=27d，可以采用将各部分尺寸放大的形式。
例：l1=125，d=0.35n=(125-4.2)/5.25=23.01 （圆整为23）l2=（125－24.15）/24=4.202允许按固定的短画（12d）画线，此时线的一端可能是较短或较长的短画。
3.点画线点画线就是由一条线段和一个点的循环组成的线段，但是线段和点之间的距离和线段的长短也是有要求的，它的基本结构和尺寸见图：根据国家对机械制图图线的标准要求，计算点画线各部分尺寸的公式如下：点画线的全长：l1=l0＋24d （在可见轮廓的两端线条要延伸出来）在点画线全长内点画线段的数目：n=(l1－24d)/30.5d (一般圆整）长画的长度：l3=(l1－6.5dn)/(n+1)点画线的最小长度：l1min=54.5d例：l0=125，d=0.25l1=125+6=131n=(131－6)/7.625=16.393 (圆整为16）l3=（131－26）/17=6.176点画线小于l1min=35.5d时，可画成细实线。
4.双点画线双点画线就是由一条线段和两个点的循环组成的线段，但是线段和点之间的距离和点与点的距离及线段的长短也是有要求的，双点画线的基本结构和尺寸见图：根据国家对机械制图图线的标准要求，计算双点画线各部分尺寸的公式：双点画线的长度：l1=l－x一条双点画线内双点画线段的数目：n=(l1－24d)/34d (一般圆整）长画的长度：l3=(l1－10dn)/(n+1)双点画线的最小长度：l1min=58d例：l=128，d=0.35，x/2=1.5l1=128－3＝125n=(125－8.4)/11.9＝9.798 (圆整为10)l3=(125－35)/11＝8.1825.双折线双折线的基本结构大小尺寸见图：计算双折线各部分尺寸的公式双折线的完整长度：l1=l+10d在一条双折线内Z形的数目：n=l1/80+1(一般圆整，l1<40 n=1)两个Z形之间的线段长度：l2=l1/n-7.5d在线的两端的线段长：当有两个或多个Z形时 l3=l2/2当只有一个Z形时 l3=(l1-7.5d)/2l<=10d，Z形的配置如图3所示。
4.2.1.3 举例l＝125,d=0.25l1=125+2.5=127.5n=127.5/80+1=2.594(圆整为3)l=127.5/3-(7.5×0.25)=40.6252=40.625/2=20.313l3（4）图线的画法1.同一图样中，同类图线的宽度应基本一致。
虚线、点画线及双点画线的线段（长画、短画）长度和间隔应各自大致相等。
2.两条平行线（包括剖面线）之间的距离不小于粗实线的两倍宽度，其最小距离不的3小于0.7mm。
3.画对称中心线时，应超出图外2～5mm,且首末两端应是画线，而不是点。
细点画线在圆心应为线段相交，不应该是点或间隔。
在较小的图形上绘制点画线或双点画线有困难时，可以用细实线代替。
如图：4.建议虚线与虚线（或其他图线）相交时，应线段相交；虚线是直线的延长线时，在连接处应留间隙，如图：5.重合图线的优先顺序当两个以上不同类型的图线重合时，应遵守以下的优先顺序：1）可见轮廓线和棱线（粗实线）2）不可见轮廓线和棱线（虚线）3）剖切平面迹线（双细点画线）4）轴线和对称中心线（细点画线）5）假想轮廓线（双点画线）6）尺寸界线和分界线（细实线）三、机械制图线型的应用只能熟记而不会熟练运用也是不行的，就像纸上谈兵，在懂得图线以后，还得好、知道怎么去用它。
上面我谈了那么多关于图线的事项，接着我再谈谈我个人对机械制图中图线的运用。
（1）粗实线粗实线一般用于可见轮廓线、相惯线、螺纹牙顶线、螺纹长度终止线、齿顶圆、表格图、流程图中的主要表示线、模样分型线、剖切符号用线。
但是平时我们用得比较多的就是轮廓线、相贯线以及螺纹牙顶长度终止线，我都列出了图片，如图：轮廓线、相贯线螺纹牙顶线、螺纹长度终止线（2）细实线细实线是用得最多的线型之一，很多地方都不可缺少。
图形的过渡线、尺寸线、尺寸界线、指引线、基准线、剖面线、重合断面的轮廓线、短中心线、螺纹牙底线等都是用细实线表示的，如图：（3）波浪线和双折线相对来说，波浪线和双折线就是用得比较少的线型了，它主要用在断裂处边界线、视图与剖视图的边界线。
他们的意思基本相同，主要就是表示原本就和的物体断裂了，在机械制图上用得比较少，但是也得掌握。
用波浪线也是同样的。
（4）粗虚线、细虚线粗虚线是允许表面处理的表面线，而细虚线是表示不可见棱边线、不可见轮廓线，他们虽然就粗细不一样，但是所表示的却相差很远。
如图：（5）细点画线、粗点画线和粗虚线细虚线一样，粗点画线和细点画线也是又很大区别的。
粗点画线是限定范围表示线而细点画线是轴线、对称中心线、分度圆线、孔系分布的中心线、剖切线，细点画线是我们经常用到的图线之一，所以我们得熟练运用。
如图：（6）细双点画线相邻辅助零件的轮廓线、可动零件的极限位置的轮廓线、重心线、成形前轮廓线、剖切面前的结构轮廓线、轨迹线、毛坯图中制成品的轮廓线、特定区域线、延伸公差带表示线、工艺用结构的轮廓线、中断线等，如图：这就是我觉得机械制图图线在绘图时比较常用的一些地方。
四、总结机械制图是工科的一门重要学科，对于将来做机械设计、绘图都得用得到它，是不可忽视的。
从小我们就接触到线条，今天这些线条转变一下却能变成那么多的知识，是值得我们去掌握的。
熟练运用机械制图和掌握图线的运用，从通过由浅入深的训练中，不但可以激活我们的图形思路，还可以在制图中训练我们的耐心，对我们以后认真、严谨的处事有着重要的影响，更重要的是通过图线在三维图和自我设计图中的的应用，还能使我们学会去创造、去思考、去解决问题，也能使我们从中获得知识与技能。
