矿石中金含量的测定、

矿石中金的测定——碘量法（活性炭吸附）一、方法原理：此法基于用王水溶解试样中的金,以活性炭富集,然后用碘量法完成测定。

1、对试样要求：金在试样中一般呈单质状态，分布极不均匀，故欲得准确分析结果，试样必须有足够的细度和均匀性，以增加其代表性。

本法要求一般的矿的试样必须通过180网目。

2、测定原理：试样中的金溶于王水后生成三氯化金，它再与NaCl作用生成易离解的氯金酸盐：Au+3HCl+HNO3== AuCl3+2H2O+NO↑AuCl3+NaCl==Na AuCl4或AuCl3 +HCl== HAuCl4Na AuCl4== Na++ AuCl4—氯金酸根络离子经活性炭吸附后达到了富集金并使金与多数金属离子分离的目的。

活性炭经过灰化灼烧AuCl3又被还原为单质金。

2 AuCl3+3C+3 H2O==2 Au+6 HCl+3CO↑三氯化合物又能够氧化碘化钾而析出等当量的碘。

AuCl3+3KI==AuI+I2+3KCl最后用Na2S2O3标液滴定析出的碘，间接计算出Au的含量。

3、干扰与分离：活性炭富集Au后，虽使Au与大多数金属元素和残渣已经分离，但少量的硅酸及部分的Cu、Pb、Fe也被吸附并对测定有影响。

硅酸、Fe、Pb可用NH4HF2洗脱。

残余的Fe和Cu、Pb可分别与I－及EDTA络合而消除其影响。

Fe3++6F－==FeF63-Cu2++H2Y2-==Cu Y2-+2H +Pb2++H2Y2-==Pb Y2-+2H +4、适用范围：经过方法考查和生产实践检验，本法对本地矿的地质样试样和选矿各种产品适用。

测定范围为可测定含金在0.3g/t以上的试样。

二、试剂的配制与标定：1、HCl（分析纯）比重1.192、HNO3（分析纯）比重1.423、正王水(1∶1) HCl∶HNO3∶H2O=3∶1∶44、反王水(1∶1) HCl∶HNO3∶H2O=1∶3∶4王水(1∶1) HCl∶HNO3 =3∶15、NaCl 分析纯固体及饱和溶液6、KI 分析纯固体7、稀醋酸(7%) 93ml H2O加7 ml冰醋酸8、氟化氢氨分析纯固体及5%的水溶液9、1%淀粉指示剂 1 g可溶性淀粉溶于100 ml H2O中,煮沸至透明，冷却后即可。

有关矿石中金含量的测定方法摘要：矿石中蕴含的物质较为丰富，含有多种金属元素，根据元素的特性可以使用一些方法将它们进行提炼。

金是人类发现较早的金属之一，由于其外观色泽较好，产量较少，一直备受人们的青睐。

矿石中蕴含着金元素，但各种矿石中金的含量不同，对矿石中金的含量加以测定有助于发现矿石的价值，如果金含量较大更有助于从矿石中提炼金。

由于金的特殊属性和价值，人们研究了许多矿石中金含量的测定方法，本文就简要的介绍了其中常用一种矿石中金含量的测定方法。

关键词：矿石金含量测定方法实验过程引言金主要是以游离态存在于自然界中，但自然界中的纯金较少，一般含有一定成分的其他金属元素，而且金含量较为稀少，人工又无法合成，其色泽较为富贵华丽，深受大家的喜爱，一直都是富贵的象征。

自然界中存在一定的金矿，但其金含量不同，研究其含量测定方法可以帮助我们人知道矿产的价值，有利于我们进行挖掘开采。

实验室中金含量的测定方法较多，但对使用条件要求较高，无法实际应用与开采工作中，难以适应矿产开采发展中快速准确检测金属含量的要求，所以综合现在工业的发展状况、科学技术水平以及现场的开采条件，我们选择泡沫塑料吸附氢醌滴定法作为矿石中金含量的测定方法，经过多次试验这种方法的稳定性较高，结果较为准确，测定结果可以应用于实际生产中，是矿产开采中的重要依据。

金在自然界中的种类较为稀少，且价值较高，在测定的时候应该根据大概目测的金含量做出适当的变化，但总体的实验过程是相同的，下面我们就来详细的介绍一种常用的矿石中金含量的测定方法：1 主要试剂及仪器（1）盐酸（分析纯、化学纯）；（2）硝酸（分析纯）；（3）氯化钾溶液：200g/l；（4）联苯胺指示剂（1g/l）：称取 0.1g联苯胺溶于数滴冰乙酸中，用水稀释至 100ml混匀，储存于棕色瓶中备用；（5）磷酸一磷酸二氢钾缓冲溶液；（6） 5oug/ml金标准溶液；（7）氢醌标准液此溶液相当于 1mg/ml金。

化学实验测定某种矿石中金属含量某种矿石中金属含量的测定对于矿石矿产资源的开发利用和工业生产具有重要的意义。

化学实验是一种常用的方法来测定矿石中金属含量。

本文将介绍一种常用的化学实验方法来测定某种矿石中金属含量，并探讨该方法的可靠性和适用性。

一、实验目的本实验的目的是通过化学实验方法测定某种矿石中金属元素的含量，并评估该方法的准确性和可靠性。

二、实验原理本实验使用火焰原子吸收光谱法来测定矿石中金属元素的含量。

该方法基于金属元素在特定波长下的原子吸收特性。

首先，将矿石样品溶解，并用适当的酸进行前处理。

然后，通过火焰原子吸收光谱仪测量样品中金属元素的吸收光谱信号强度。

根据标准曲线，可以推算出样品中金属元素的含量。

三、实验步骤1. 准备实验所需的设备和试剂，包括矿石样品、酸、火焰原子吸收光谱仪等。

2. 将矿石样品粉碎，并称取适量的样品。

3. 将样品置于容器中，并加入适量的酸进行溶解。

待溶解完全后，转移至定容瓶中，并用去离子水稀释至一定体积。

4. 通过火焰原子吸收光谱仪测量样品中金属元素的吸收光谱信号。

5. 根据标准曲线，计算出样品中金属元素的含量。

四、实验数据在实验中，我们测定了某种矿石样品中金属元素的含量。

根据测定结果，样品中金属元素的含量为X%。

五、实验结果分析通过本实验，我们成功地测定了某种矿石样品中金属元素的含量。

这一结果对于评估矿石资源的价值以及相关工业生产的规划具有重要的意义。

六、误差分析在实验过程中，可能存在一些误差。

这些误差可能来自于样品准备的过程、试剂的纯度、仪器的精度等方面。

为了减小误差的影响，我们在实验过程中进行了严格的控制，并采取了多次重复测量的方法来提高准确性。

七、实验结论通过本实验，我们成功地测定了某种矿石样品中金属元素的含量，结果显示样品中金属元素的含量为X%。

这一结果对于矿石资源的开发利用和工业生产具有重要的指导意义。

八、实验的可靠性和适用性本实验使用的火焰原子吸收光谱法是一种常用的方法来测定金属元素的含量。

地质矿石样品中金、银含量测定方法--摘要：地质样品当中元素含量是衡量矿产是否具有采矿价值的重要指标，而金、银等贵金属元素作为矿产行业发展找矿热点更是受到矿产工作人员的高度重视，如何高效准确的检测矿产样品当中金、银元素的含量非常重要，本文通过三个方面内容对地质矿石样品中金、银含量测定方法进行分析，探讨矿产行业内部常用的检测方案，具体包括矿石试样的加工与采取、试样的前分解处理、金、银的分析检测方法，希望为后续矿产行业发展提供参考。

关键词：地质矿石样品；金、银含量；测定方法引言国民经济的快速发展促进我国矿产行业进入高速发展阶段，在此背景，国民生活水平不断提升，居民生活和工业发展对各种优质矿产资源提出了较高需求，尤其是贵金属金、银的需求量在不断增加，这就对矿产行业发展提出了更高要求，尤其是如何检测矿产样品当中金、银的含量问题更是受到各方人员的高度重视。

金、银矿产开采工作经过长期发展，金属元素的分析检测技术已经不断进步，矿石中金、银分析属于贵金属矿石分析的重要组成部分，对矿产开发具有重要意义，但是由于金、银元素检测比较特殊，所以实际检测过程中遇到多种难题—金元素地壳丰度低，容易和银，铜等元素组成天然合金，找矿探矿过程中金、银含量分析非常困难，所以综合全方面内容来看，矿产发展行业对于矿石样品中金、银元素的检测大多数局限于水平较高的科研实验室内部，而非矿产开采现场，严重限制矿产行业的快速发展，基于此，本文分析地质矿石样品中金、银含量测定方法为后续发展带来参考。

1矿石试样的加工与采取我国在矿产资源开发利用方面具有源远流长的历史，远在旧石器时代，我国古代人民就有通过玉石、石英等矿产资源的情况，过几千年的发展，我国矿产资源开发利用整个系统和技术已经发展比较成熟，但是随着社会生产和居民生活对各种贵金属元素需求量的不断增加，我国也存在严重的资源紧缺问题，所以如何在有限资源当中开采更多贵金属金、银非常重要。

提高矿石试样的加工与采取精度，可以为矿产金、银元素分析检定工作带来一定帮助，具体包括以下两方面内容:（1）第一方面是矿石样品的加工。

原子吸收分析测定矿石中的金【摘要】由于金在矿石中的含量很低，要根据矿样的性质采用不同的预处理、溶样、分离、富集、吸附、灼烧和测定方法。

矿石中金的测定有铅试金富集原子吸光谱法、活性炭富集碘量法、活性炭富集原子吸收光谱法、活性炭富集崔化光度法、泡沫塑料富集原子吸收光谱法、鳌合树脂富集原子吸收光谱法、甲基异丁基甲酮萃取无火焰原子吸收光谱法、重量法、火试金法等等。

活性炭富集原子吸收光谱法，常用王水和稀王水溶解试样，通过多次分析测定，我认为用稀王水溶解的试样，分析测定结果简便、准确。

关键词金王水活性炭吸附原子吸收分光光度计中图分类号：o657.3原子吸收分光光度计是根据被测元素的基态原子对特征辐射的吸收程度进行定量分析的仪器，测量原理是基于光吸收定律。

a=-lgi/i0=-lgt=kcl样品分固体和液体两种，取样要有代表性，对液体样品，要考虑到它的酸度要尽可能的和标准一致。

对含有多基体元素的溶液，在标准中也要适当的加进基体元素，以消除基体元素的干扰效应。

含有夹杂物样品要过滤和澄清后使用，防止喷雾堵塞毛细管。

对于固体样品，原则上能用酸溶解完全的就不用碱溶，需要用到碱熔的也要用量适当。

同时标准溶液也要加进同样数量的熔剂。

试样用王水分解，金以活性炭吸附富集，然后在10%（v/v）盐酸介质中，用原子吸收分光光度计测定。

一、仪器、试剂和溶剂2、试剂采用足够纯度的试剂，选用的试剂以不沾污被测元素为原则。

如果没有合乎要求的试剂，可以采用特殊的化学方法进行“提纯”，不过应注意提纯过程中的沾污。

3、溶剂水是最普遍使用的溶剂，主要有硝酸、盐酸、硫酸。

个别情况也可用磷酸和高氯酸。

在原子吸收分析技术中以盐酸和硝酸使用最为普遍。

无机酸也常含有少量的有色金属元素，使用前应严格检查。

4、熔剂有些元素化合物和矿石样品，往往不能用无机酸和有机酸溶解，而需用熔剂先熔融后溶解，最为常用的是碱，如氢氧化钠、碳酸钠等。

由于熔剂所占比倒常常多于样品，对熔剂沾污的可能应加以注意。

矿石、精矿中金含量的测定方法泡沫吸附一火焰原子吸收光谱法测定金量一. 范围二. 本技术规程规定了矿石、精矿中金含量的测定方法。

测定范围:0.01〜2.0g/t三. 方法提要四. 本法基于用王水溶解试样中的金, 使其形成氯金酸络阴离子, 以泡沫塑料吸附富集金并使其与其它元素分离, 用硫脲溶液解脱吸附在泡沫塑料上的金, 然后用原子吸收光谱仪于波长242.8nm处, 以空气-乙炔火焰测量金的吸光度, 按标准曲线计算金量。

五. 试剂1.盐酸(P 1.19g/mL)2.硝酸(p1.42g/mL)3.稀王水: 3份盐酸(p 1.19g/mL)、1份硝酸(p 1.42g/mL)与4份水相混合。

六. 硫脲-盐酸混合溶液: 称取5g硫脲溶于1L盐酸(2+98 )溶液中。

七. 仪器、设备与材料1.高温炉: 最高温度1C。

八. 聚氨脂泡沫塑料: 将30个密、1cm厚的聚氨脂泡塑料剪成长7.5cm、宽1cm的条状, 用洗衣粉清洗, 然后用水洗净残存洗衣粉。

九. 原子吸收光谱仪, 附金空心阴极灯。

一〇. 分析步骤1.试料按表1称取试料, 精确至0.01g表1独立地进行二次试验, 取其平均值。

2.测定(1)将试料置于焙烧皿中, 放于马弗炉中(慢慢升温至65C )焙烧1.5h取出冷至室温。

(2)将焙烧后的试料倒入4mL烧杯中, 以少量水润湿, 加稀王水1mL, 盖上表面皿, 置于低温电热板上加热溶解并不时摇动, 溶至体积为30mL时, 取下加氯化钠2g,摇匀, 继续加热溶解至体积为15〜20mL时, 取下烧杯并加动物胶溶液约5mL, 摇匀, 稍冷。

(3)用水吹洗表面皿和杯壁, 加水至50mL, 煮沸溶解盐类, 取下冷却至室温, 将溶液移入1mL容量瓶中, 用水稀释至刻度, 混匀。

(4)用快速定性滤纸干过滤, 用50mL容量瓶取滤液至刻度。

(5)将滤液倒入颈内塞有聚氨脂泡沫塑料的短颈漏斗中, 以1滴/s的速度过滤。

过滤完后, 用水洗漏斗壁2〜3次, 抽出泡沫塑料边用手指挤压边用水吹洗2〜3次, 将泡沫塑料放入盛有表1解脱液体积的比色管中, 水浴加热10分钟, 冷却, 摇匀。

泡塑吸附原子吸收光谱法测定矿石中金的含量许建平（云南黄金矿业集团股份有限公司，云南　昆明　６５０２２４）摘 要：采用泡沫吸附原子吸收法对矿石中的金含量进行测定，不仅能够准确测定金的含量，而且方法简便、成本较低，在实际的矿产勘测中得到广泛应用。

本文主要探讨了该试验原理、处理方法及相应测试条件，进而得出王水浓度及泡沫塑料形状等对试验结果的影响，在绘制曲线回归方程式后测定金的浓度在０￣８０ｕｇ／ｍｌ范围内线性关系良好，因此采用此方法对矿石中的含金量进行测定，可获得满意的结果。

关键词：泡沫塑料吸附原子吸收光谱法；矿石金量；测定试验；中图分类号：Ｏ６５７．３４ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１６）０７－００６６－２Determination of gold in ore by bubble plastic absorption atomic absorption spectrometryXU Jian-ping（Ｙｕｎｎａｎ　ｇｏｌｄ　ｍｉｎｉｎｇ　ｇｒｏｕｐ　ｃｏ．，ＬＴＤ，Ｋｕｎｍｉｎｇ　６５０２２４，Ｃｈｉｎａ）Abstract: Ｔｈｅ　ｆｏａｍ　ａｄｓｏｒｐｔｉｏｎ　ａｔｏｍｉｃ　ａｂｓｏｒｐｔｉｏｎ　ｍｅｔｈｏｄ　ｆｏｒ　ｔｈｅ　ｄｅｔｅｒｍｉｎａｔｉｏｎ　ｏｆ　ｇｏｌｄ　ｃｏｎｔｅｎｔ　ｉｎ　ｔｈｅ　ｏｒｅ　ｃａｎ　ｎｏｔ　ｏｎｌｙ　ｆｏｒ　ｔｈｅ　ａｃｃｕｒａｔｅ　ｄｅｔｅｒｍｉｎａｔｉｏｎ　ｏｆ　ｇｏｌｄ　ｃｏｎｔｅｎｔ，　ａｎｄ　ｔｈｅ　ｍｅｔｈｏｄ　ｉｓ　ｓｉｍｐｌｅ，　ｔｈｅ　ｃｏｓｔ　ｉｓ　ｌｏｗ，　ｉｎ　ｔｈｅ　ａｃｔｕａｌ　ｍｉｎｅｒａｌ　ｓｕｒｖｅｙｉｎｇ　ａｎｄ　ａｒｅ　ｗｉｄｅｌｙ　ｕｓｅｄ．　Ｗａｓ　ｍａｉｎｌｙ　ｄｉｓｃｕｓｓｅｄ　ｉｎ　ｔｈｉｓ　ｐａｐｅｒ．　Ｔｈｅ　ｔｅｓｔ　ｐｒｉｎｃｉｐｌｅ，　ｐｒｏｃｅｓｓｉｎｇ　ｍｅｔｈｏｄ　ａｎｄ　ｔｈｅ　ｃｏｒｒｅｓｐｏｎｄｉｎｇ　ｔｅｓｔ　ｃｏｎｄｉｔｉｏｎｓ，　ａｎｄ　ｇｅｔｓ　ａ　ｃｏｎｃｌｕｓｉｏｎ　ｔｈａｔ　ｔｈｅ　ｅｆｆｅｃｔ　ｏｆ　ａｑｕａ　ｒｅｇｉａ　ｃｏｎｃｅｎｔｒａｔｉｏｎ　ａｎｄ　ｆｏａｍ　ｓｈａｐｅ　ｏｎ　ｔｈｅ　ｔｅｓｔ　ｒｅｓｕｌｔｓ，　ｉｎ　ｄｒａｗｉｎｇ　ｔｈｅ　ｃｕｒｖｅ　ｒｅｇｒｅｓｓｉｏｎ　ｅｑｕａｔｉｏｎ　ａｆｔｅｒ　ｄｅｔｅｒｍｉｎａｔｉｏｎ　ｏｆ　ｇｏｌｄ　ｃｏｎｃｅｎｔｒａｔｉｏｎ　ｉｎ　ｇｏｏｄ　０￣８０ｕｇ／ｍｌ　ｌｉｎｅａｒ　ｒｅｌａｔｉｏｎｓ　ｏｆ，　ｓｏ　ｔｈｅ　ｕｓｅ　ｏｆ　ｔｈｉｓ　ｍｅｔｈｏｄ　ｆｏｒ　ｔｈｅ　ｄｅｔｅｒｍｉｎａｔｉｏｎ　ｏｆ　ｇｏｌｄ　ｉｎ　ｏｒｅｓ，　ｃａｎ　ｏｂｔａｉｎ　ｓａｔｉｓｆａｃｔｏｒｙ　ｒｅｓｕｌｔｓ．Keywords:　ｆｏａｍ　ａｄｓｏｒｐｔｉｏｎ　ａｔｏｍｉｃ　ａｂｓｏｒｐｔｉｏｎ　ｓｐｅｃｔｒｏｍｅｔｒｙ；ｇｏｌｄ　ｏｒｅ；ｔｅｓｔ；在进行金矿地质勘查过程中，运用泡沫吸附技术，来实现原子吸收分光光度计的测定，大大降低了金的测试范围，使得地质勘探工作指导更加准确。

活性炭吸附原子吸收法测定金1．方法提要称取一定量（视样品的均匀性而定）的样品。

用HNO3-KClO3硝化除炭、硫以及有机物。

最后用王水溶解；动物胶凝聚沉淀硅酸后，在稀王水介质中，用布氏漏斗过滤分离残渣。

AuCl4－被装有活性炭-纸浆吸附柱动态吸附，与绝大部分基体组分分离。

活性炭经灰化后，用王水溶解，用原子吸收法测定矿石中的金。

本法适用于一般试样中ω（Au）/10-6=0.01～100的测定。

2．试剂2.1．氯酸钾，分析纯。

2.2．盐酸（p1.19g/mL），分析纯。

2.3．硝酸（p1.42g/mL），分析纯。

2.4．氟化氢铵，分析纯。

2.5．动物胶溶液：称取5g动物胶于1000mL水中，加热溶解氢钾；2.6．活性炭-纸浆：将粒径为0.074mm的活性炭在20g/LNH4HF2溶液中浸泡3天，过滤，用HCl（2+98）及热水各洗涤7～8次。

将处理后的活性炭与纸浆以干时的质量比按比1+2混匀。

2.7．活性炭-纸浆吸附柱的制备：将吸附柱紧密装在抽滤筒的圆孔中，在吸附柱内加入纸浆，开动真空泵，抽干压紧，纸浆约为4～5mm厚，在加少许稀纸浆，抽干，加入活性炭-纸浆混合物（绝对防止活性炭渗漏），上面覆盖一层纸浆。

装上布氏漏斗，铺上滤纸即可过滤。

2.8．金标准贮存溶液：称取0.5000g 99.99%的金粉于250mL烧杯中，加50mL王水，用水浴溶解，转入500mL容量瓶中，用水稀释至刻度，摇匀。

此溶液含金为1000ug/mL。

2.9．金标准溶液：移取50.00mL金标准贮存溶液于500mL容量瓶中, 加50mL王水，用水稀释至刻度，摇匀。

此溶液含金为100ug/mL。

2.10．原子吸收分光光度计，附空心阴极灯。

在仪器最佳工作条件下，凡能达到下列指标者均可使用。

灵敏度：在与测量样品溶液的基体相一致的溶液中，金的特征浓度应不大于0.10ug/mL。

精密度：用最高浓度的标准溶液测量10次吸光度，其标准偏差应不超过平均吸光度的1.0%；用最低浓度的标准溶液（不是零标准溶液）测量10次吸光度，其标准偏差应不超过最高浓度标准溶液平均吸光度的0.5%。

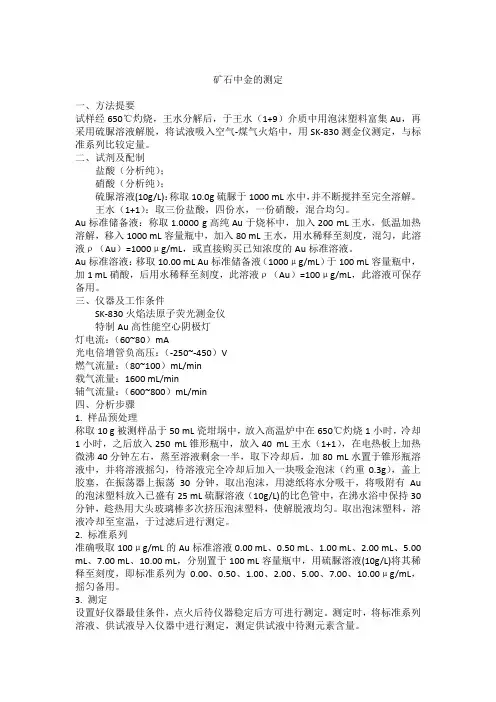

矿石中金的测定一、方法提要试样经650℃灼烧，王水分解后，于王水（1+9）介质中用泡沫塑料富集Au，再采用硫脲溶液解脱，将试液吸入空气-煤气火焰中，用SK-830测金仪测定，与标准系列比较定量。

二、试剂及配制盐酸（分析纯）；硝酸（分析纯）；硫脲溶液(10g/L)：称取10.0g硫脲于1000 mL水中，并不断搅拌至完全溶解。

王水（1+1）：取三份盐酸，四份水，一份硝酸，混合均匀。

Au标准储备液：称取1.0000 g高纯Au于烧杯中，加入200 mL王水，低温加热溶解，移入1000 mL容量瓶中，加入80 mL王水，用水稀释至刻度，混匀，此溶液ρ（Au）=1000μg/mL，或直接购买已知浓度的Au标准溶液。

Au标准溶液：移取10.00 mL Au标准储备液（1000μg/mL）于100 mL容量瓶中，加1 mL硝酸，后用水稀释至刻度，此溶液ρ（Au）=100μg/mL，此溶液可保存备用。

三、仪器及工作条件SK-830火焰法原子荧光测金仪特制Au高性能空心阴极灯灯电流：（60~80）mA光电倍增管负高压：（-250~-450）V燃气流量：（80~100）mL/min载气流量：1600 mL/min辅气流量：（600~800）mL/min四、分析步骤1. 样品预处理称取10 g被测样品于50 mL瓷坩埚中，放入高温炉中在650℃灼烧1小时，冷却1小时，之后放入250 mL锥形瓶中，放入40 mL王水（1+1），在电热板上加热微沸40分钟左右，蒸至溶液剩余一半，取下冷却后，加80 mL水置于锥形瓶溶液中，并将溶液摇匀，待溶液完全冷却后加入一块吸金泡沫（约重0.3g），盖上胶塞，在振荡器上振荡30分钟，取出泡沫，用滤纸将水分吸干，将吸附有Au 的泡沫塑料放入已盛有25 mL硫脲溶液（10g/L)的比色管中，在沸水浴中保持30分钟，趁热用大头玻璃棒多次挤压泡沫塑料，使解脱液均匀。

取出泡沫塑料，溶液冷却至室温，于过滤后进行测定。

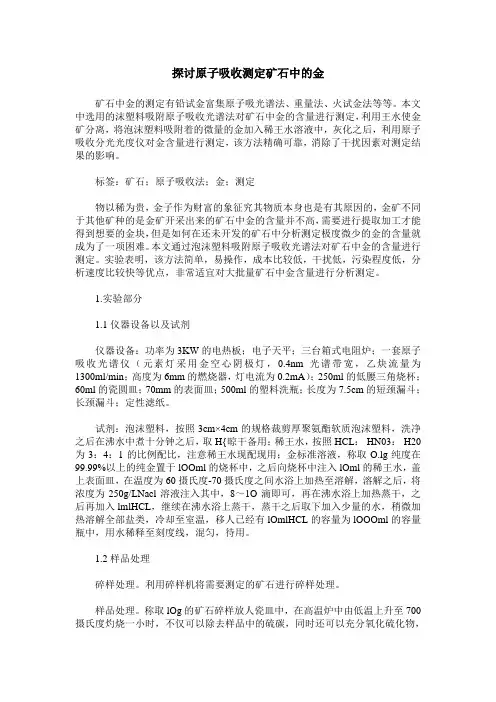

探讨原子吸收测定矿石中的金矿石中金的测定有铅试金富集原子吸光谱法、重量法、火试金法等等。

本文中选用的沫塑料吸附原子吸收光谱法对矿石中金的含量进行测定，利用王水使金矿分离，将泡沫塑料吸附着的微量的金加入稀王水溶液中，灰化之后，利用原子吸收分光光度仪对金含量进行测定，该方法精确可靠，消除了干扰因素对测定结果的影响。

标签：矿石；原子吸收法；金；测定物以稀为贵，金子作为财富的象征究其物质本身也是有其原因的，金矿不同于其他矿种的是金矿开采出来的矿石中金的含量并不高，需要进行提取加工才能得到想要的金块，但是如何在还未开发的矿石中分析测定极度微少的金的含量就成为了一项困难。

本文通过泡沫塑料吸附原子吸收光谱法对矿石中金的含量进行测定。

实验表明，该方法简单，易操作，成本比较低，干扰低，污染程度低，分析速度比较快等优点，非常适宜对大批量矿石中金含量进行分析测定。

1.实验部分1.1仪器设备以及试剂仪器设备：功率为3KW的电热板；电子天平；三台箱式电阻炉；一套原子吸收光谱仪（元素灯采用金空心阴极灯，0.4nm光谱带宽，乙炔流量为1300ml/min；高度为6mm的燃烧器，灯电流为0.2mA）；250ml的低腰三角烧杯；60ml的瓷圆皿；70mm的表面皿；500ml的塑料洗瓶；长度为7.5cm的短颈漏斗；长颈漏斗；定性滤纸。

试剂：泡沫塑料，按照3cm×4cm的规格裁剪厚聚氨酯软质泡沫塑料，洗净之后在沸水中煮十分钟之后，取H{晾干备用；稀王水，按照HCL：HN03：H20为3：4：1的比例配比，注意稀王水现配现用；金标准溶液，称取O.lg纯度在99.99%以上的纯金置于lOOml的烧杯中，之后向烧杯中注入lOml的稀王水，盖上表面皿，在温度为60摄氏度-70摄氏度之间水浴上加热至溶解，溶解之后，将浓度为250g/LNacl溶液注入其中，8～1O滴即可，再在沸水浴上加热蒸干，之后再加入lmlHCL，继续在沸水浴上蒸干，蒸干之后取下加入少量的水，稍微加热溶解全部盐类，冷却至室温，移人已经有lOmlHCL的容量为lOOOml的容量瓶中，用水稀释至刻度线，混匀，待用。
