或：u AK >0且u GK >0。
2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
3. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
002π2π2ππππ4π4π25π4a)b)c)图1-430图1-43 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m =π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I m c) I d3=π21⎰2)(πωt d I m =41 I m I 3 =⎰202)(21πωπt d I m =21 I m4. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35，I d1≈0.2717 I m1≈89.48b) I m2≈6741.0I≈232.90, I d2≈0.5434 I m2≈126.56c) I m3=2 I = 314,I d3=41I m3=78.55. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P 1N 1P 2和N 1P 2N 2构成两个晶体管V 1、V 2,分别具有共基极电流增益1α和2α，由普通晶闸管的分析可得，1α+2α=1是器件临界导通的条件。
《电力电子技术》习题答案(第四版_ 1.电力电子技术的基本原理是什么？答：电力电子技术是指通过电子器件将
电能进行控制和转换的技术。
其基本原理是利用半导体器件的导通和截止特性，通过控制电流和电压的方向和大小，实现对电能的调节和转换。
2.什么是电力电子器件？答：电力电子器件是用于电力电子技术中的半导体
器件，常见的有晶闸管、二极管、MOSFET、IGBT等。
这些器件具有导通和截止的特性，可以实现对电能的控制和转换。
3.请简述晶闸管的工作原理。
答：晶闸管是一种双向可控的半导体开关器
件。
其工作原理是通过控制晶闸管的控制极，将其导通或截止。
当控制极施加一个触发脉冲时，晶闸管的阳极和阴极之间的电流将开始流动，晶闸管处于导通状态；当没有触发脉冲时，晶闸管处于截止状态。
4.什么是PWM调制技术？答：PWM调制技术是一种通过改变脉冲宽度的方式
来实现对电能的调节。
通过改变脉冲的宽度，可以改变电平的平均值，从而实现对电能的调节。
PWM调制技术广泛应用于电力电子领域，如变频调速、电力供应等。
5.请简述逆变器的工作原理。
答：逆变器是一种将直流电能转换为交流电能
的电力电子设备。
其工作原理是通过控制器控制晶闸管等开关器件的导通和截止，将直流电源的电压和电流转换为交流电压和电流。
逆变器广泛应用于太阳能发电、电动汽车等领域。
电力电子技术答案2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。
2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。
低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。
2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。
解：a) Id1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) Id2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI 2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) Id3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0A I ≈≈ I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

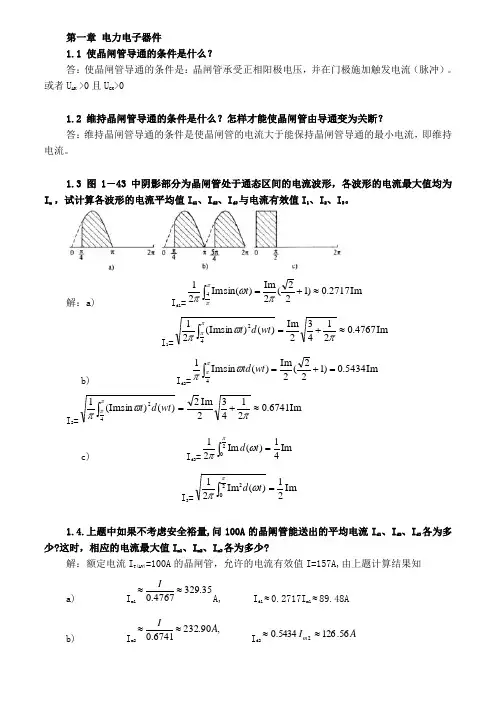

第一章电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。
或者UAK >0且UGK>01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。
解：a) Id1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) Id2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) Id3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流Id1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) Im135.3294767.0≈≈IA, Id1≈0.2717Im1≈89.48Ab) Im2,90.2326741.0AI≈≈Id2AIm56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I1.5.GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。
1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。
《电力电子技术》习题及解答第1章思考题与习题晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。
晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。
温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。
晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。
电子电力课后习题答案第一章电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。
或者UAK >0且UGK>01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。
解：a) Id1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) Id2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) Id3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流Id1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) Im135.3294767.0≈≈IA, Id1≈0.2717Im1≈89.48Ab) I m2,90.2326741.0A I≈≈I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I1.5.GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。
1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。
电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。
2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。
低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。
2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
解：a) I d1= I 1= b) I d2= I 2=c) I d3= I 3=2-5上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m1A, I m2 I d2c) I m3=2I=314 I d3= 2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益和，由普通晶阐管的分析可得，是器件临界导通的条件。
电力电子技术课后答案第2章电力电子器件1.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：U AK>0且U GK>0。
2.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
3.图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I l、12、13。
0 2二0 5二2二0 2 二24 44a) b) c)解I d1=1 a) b)i - n I 二I m Sin ，td( t)= 75 (子 1 ) 0.5434 I m n ■ 2 1 「(I sin ・t)2d(・t) = — I 2 = J — g (l m Sinot)dot)= 4 I O6741Im c)I图1-43晶闸管导电波形 -1 - I m sin ，td(，t) = l m I m2冗.2 7 松密2门联门(啦)=毎石怯fc 0.4767I mI d3= —02 |m d( 4)］彳 7T 2 1 ■ 13 = 127『i m d ®t )= 2 14. 上题中如果不考虑安全裕量，问100A 的晶 闸管能送出的平均电流I d1、I d2、I d3各为多少？ 这时，相应的电流最大值I m1、I m2、I m3各为多 少？ 解：额定电流I T(AV) =100A 的晶闸管，允许的 电流有效值I =157A ，由上题计算结果知a) Im1爲 329.35，I d1 0.2717 I m1 89.48 b) I m2 磊 232.90,I d2 0.5434I m2 126.56C) I m3=2 I = 314,Id3I m3=78.5= 49.试说明IGBT、GTR、GTO和电力MOSFET各自的优缺点。
解：对IGBT、GTR、GTO 和电力MOSFET 的优缺点的比较如下表：率场合，具有电导调制效应，其通流能力很强门极负脉冲电流大，开关速度低，驱动功率大，驱动电路复杂，开关频率低电力MOSF ET 开关速度快，输入阻抗高，热稳定性好，所需驱动功率小且驱动电路简单，工作频率咼，不存在二次击穿问题电流容量小，耐压低，一般只适用于功率不超过10kW 的电力电子装置第3章整流电路3.单相桥式全控整流电路，U2= 100V,负载中R= 2Q , L值极大，当a =30°时，要求：①作出U d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值12；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
解：①血、i d、和i2的波形如下图：②输出平均电压U d、电流I d,变压器二次电流有效值12分别为U d= 0・9 U2 cosa = 0.9X 100X cos30 = 77.97(V)I d= U d / R= 77.97/2= 38.99 (A)I2= I d = 38.99 (A)③晶闸管承受的最大反向电压为：丘U2= 100血=141.4 (V)考虑安全裕量，晶闸管的额定电压为：U N=(2~3)X 141.4= 283~424 (V) 具体数值可按晶闸管产品系列参数选取。
流过晶闸管的电流有效值为：I VT= I d/ 运=27.57 (A)晶闸管的额定电流为：I N=( 1.5~2)X 27.57/ 1.57= 26~35 (A) 具体数值可按晶闸管产品系列参数选取。
12 •在三相桥式全控整流电路中，电阻负载，如果有一个晶闸管不能导通，此时的整流电压U d波形如何？如果有一个晶闸管被击穿而短路，其他晶闸管受什么影响？答：假设VT i不能导通，整流电压U d波形如下:假设VT i被击穿而短路，则当晶闸管VT 3或VT 5导通时，将发生电源相间短路，使得VT 3、VT5也可能分别被击穿。
13.三相桥式全控整流电路，U2=100V,带电阻电感负载，R=5Q , L值极大，当:=60时, 要求：①画出U d、i d和i VT1的波形；②计算U d、I d、I dT 和I VT。
解：①U d、i d和i VT1的波形如下：U 2i d Oi vT_ -1O②U d 、I d 、I dT 和I VT 分别如下 U d = 2.34U 2COS = 2.34X 100X cos60 勻17(V )I d = U d / R = 117/ 5= 23.4 (A )I DVT = I d / 3= 23.4/ 3= 7.8 (A )I VT = I d / 3 = 23.4/ 3 = 13.51 (A )18•单相桥式全控整流电路，其整流输出电 压中含有哪些次数的谐波？其中幅值最大的是 哪一次？变压器二次侧电流中含有哪些次数的 谐波？其中主要的是哪几次？ 答：单相桥式全控整流电路，其整流输出电压 中含有2k （k=1、2、3…）次谐波，其中幅值最 大的是2次谐波。
变压器二次侧电流中含有 2k + 1 （k = 1、2、3……）次即奇次谐波，其中主 要O a = 60°° u i u , . i 已； A | P I I丨眄w I U ab U ap ；U bp 7a U ca . U cb U ab -1u2O-t的有3次、5次谐波。
19.三相桥式全控整流电路，其整流输出电压中含有哪些次数的谐波？其中幅值最大的是哪一次？变压器二次侧电流中含有哪些次数的谐波？其中主要的是哪几次？答：三相桥式全控整流电路的整流输出电压中含有6k （k= 1、2、3……）次的谐波，其中幅值最大的是6次谐波。
变压器二次侧电流中含有6k-1（k=1、2、3…•…）次的谐波，其中主要的是5、7次谐波。
23 .带平衡电抗器的双反星形可控整流电路与三相桥式全控整流电路相比有何主要异同？答：带平衡电抗器的双反星形可控整流电路与三相桥式全控整流电路相比有以下异同点：①三相桥式电路是两组三相半波电路串联，而双反星形电路是两组三相半波电路并联，且后者需要用平衡电抗器；②当变压器二次电压有效值U2相等时，双反星形电路的整流电压平均值U d是三相桥式电路的1/2,而整流电流平均值I d是三相桥式电路的2倍。
③在两种电路中，晶闸管的导通及触发脉冲的分配关系是一样的，整流电压U d和整流电流i d的波形形状一样。
24.整流电路多重化的主要目的是什么？答：整流电路多重化的目的主要包括两个方面，一是可以使装置总体的功率容量大，二是能够减少整流装置所产生的谐波和无功功率对电网的干扰。
26.使变流器工作于有源逆变状态的条件是什么？答：条件有二：①直流侧要有电动势，其极性须和晶闸管的导通方向一致，其值应大于变流电路直流侧的平均电压；②要求晶闸管的控制角a >n /2,使U d为负值。
29 •什么是逆变失败？如何防止逆变失败？答：逆变运行时，一旦发生换流失败，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很小，形成很大的短路电流，称为逆变失败或逆变颠覆。
防止逆变失败的方法有：采用精确可靠的触发电路，使用性能良好的晶闸管，保证交流电源的质量，留出充足的换向裕量角卩等。
第4章逆变电路1无源逆变电路和有源逆变电路有何不同？答：两种电路的不同主要是：有源逆变电路的交流侧接电网，即交流侧接有电源。
而无源逆变电路的交流侧直接和负载联接。
5.三相桥式电压型逆变电路，180°导电方式，U d=100V。
试求输出相电压的基波幅值U uNIm和有效值U uN1、输出线电压的基波幅值和有效值U uvi、输出线电压中5次谐波的有效值U UV5。
解：输出相电压的基波幅值为U uNim 二泌=0.637U d =63.7(V)输出相电压基波有效值为：U UNI=0.45U d=45(V)输出线电压的基波幅值为U uVIm^^M lU d =110(V)输出线电压基波的有效值为U UVI=^^=£5 =0.78U d =78(V)输出线电压中五次谐波U UV5的表达式为：U UV5 =旦^5 麒5兀其有效值为：=15.59(V)UUV5皤6 •并联谐振式逆变电路利用负载电压进行换相，为保证换相应满足什么条件？答：假设在t时刻触发VT2、VT3使其导通，负载电压u o就通过VT2、VT3施加在VT i、VT4 上，使其承受反向电压关断，电流从VT i、VT4 向VT2、VT3转移，触发VT2、VT3时刻t 必须在U o过零前并留有足够的裕量，才能使换流顺利完成。
8.逆变电路多重化的目的是什么？如何实现？串联多重和并联多重逆变电路各用于什么场合？答：逆变电路多重化的目的之一是使总体上装置的功率等级提高，二是可以改善输出电压的波形。
因为无论是电压型逆变电路输出的矩形电压波，还是电流型逆变电路输出的矩形电流波，都含有较多谐波，对负载有不利影响，采用多重逆变电路，可以把几个矩形波组合起来获得接近正弦波的波形。
逆变电路多重化就是把若干个逆变电路的输出按一定的相位差组合起来，使它们所含的某些主要谐波分量相互抵消，就可以得到较为接近正弦波的波形。
组合方式有串联多重和并联多重两种方式。
串联多重是把几个逆变电路的输出串联起来，并联多重是把几个逆变电路的输出并联起来。
串联多重逆变电路多用于电压型逆变电路的多重化。
并联多重逆变电路多用于电流型逆变电路得多重化。
