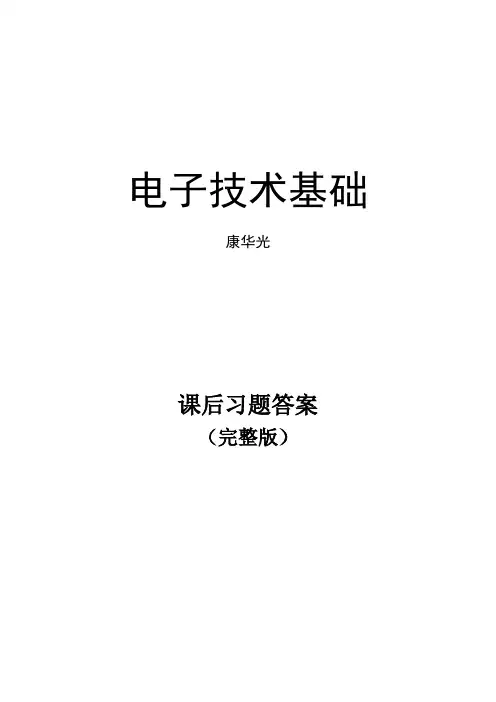

电子技术基础课后习题答案

（完整版）电子技术基础习题答案三、选择题：（每小题2分，共20分）1、单极型半导体器件是（C）。

A、二极管；B、双极型三极管；C、场效应管；D、稳压管。

2、P型半导体是在本征半导体中加入微量的（A）元素构成的。

A、三价；B、四价；C、五价；D、六价。

3、稳压二极管的正常工作状态是（ C）。

A、导通状态；B、截止状态；C、反向击穿状态；D、任意状态。

4、用万用表检测某二极管时，发现其正、反电阻均约等于1KΩ，说明该二极管（C）。

A、已经击穿；B、完好状态；C、内部老化不通；D、无法判断。

5、PN结两端加正向电压时，其正向电流是（A）而成。

A、多子扩散；B、少子扩散；C、少子漂移；D、多子漂移。

6、测得NPN型三极管上各电极对地电位分别为V E＝2.1V，V B＝2.8V，V C＝4.4V，说明此三极管处在（A）。

A、放大区；B、饱和区；C、截止区；D、反向击穿区。

7、绝缘栅型场效应管的输入电流（C）。

A、较大；B、较小；C、为零；D、无法判断。

8、正弦电流经过二极管整流后的波形为（C）。

A、矩形方波；B、等腰三角波；C、正弦半波；D、仍为正弦波。

9、三极管超过（C）所示极限参数时，必定被损坏。

A、集电极最大允许电流I CM；B、集—射极间反向击穿电压U（BR）CEO；C、集电极最大允许耗散功率P CM；D、管子的电流放大倍数。

10、若使三极管具有电流放大能力，必须满足的外部条件是（C）A、发射结正偏、集电结正偏；B、发射结反偏、集电结反偏；C、发射结正偏、集电结反偏；D、发射结反偏、集电结正偏。

三、选择题：（每小题2分，共20分）1、基本放大电路中，经过晶体管的信号有（C）。

A、直流成分；B、交流成分；C、交直流成分均有。

2、基本放大电路中的主要放大对象是（B）。

A、直流信号；B、交流信号；C、交直流信号均有。

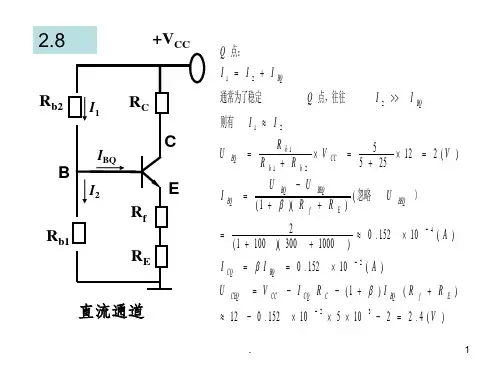

3、分压式偏置的共发射极放大电路中，若V B点电位过高，电路易出现（B）。

A、截止失真；B、饱和失真；C、晶体管被烧损。

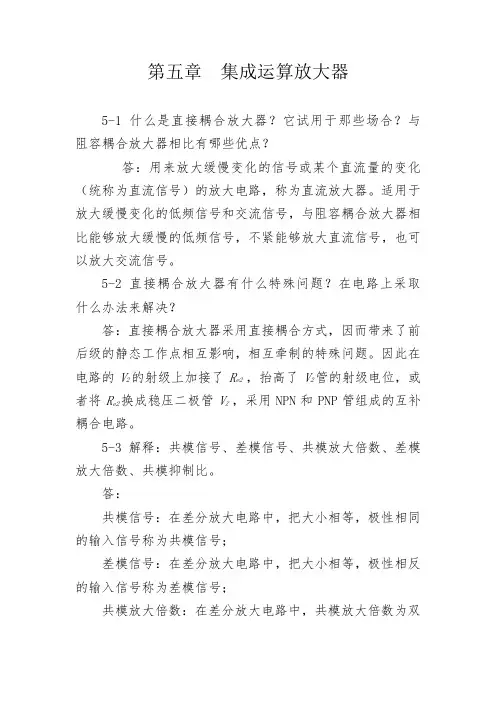

第五章集成运算放大器5-1 什么是直接耦合放大器？它试用于那些场合？与阻容耦合放大器相比有哪些优点？答：用来放大缓慢变化的信号或某个直流量的变化（统称为直流信号）的放大电路，称为直流放大器。

适用于放大缓慢变化的低频信号和交流信号，与阻容耦合放大器相比能够放大缓慢的低频信号，不紧能够放大直流信号，也可以放大交流信号。

5-2 直接耦合放大器有什么特殊问题？在电路上采取什么办法来解决？答：直接耦合放大器采用直接耦合方式，因而带来了前后级的静态工作点相互影响，相互牵制的特殊问题。

因此在电路的V2的射级上加接了R e2 ，抬高了V2管的射级电位，或者将R e2换成稳压二极管V Z ，采用NPN和PNP管组成的互补耦合电路。

5-3 解释：共模信号、差模信号、共模放大倍数、差模放大倍数、共模抑制比。

答：共模信号：在差分放大电路中，把大小相等，极性相同的输入信号称为共模信号；差模信号：在差分放大电路中，把大小相等，极性相反的输入信号称为差模信号；共模放大倍数：在差分放大电路中，共模放大倍数为双输出端的差值，为零，这样更好的抑制了零点漂移现象。

差模放大倍数：在差分放大电路中，差模放大倍数为双输出端的差值，放大倍数为A vd = -βvOvI = -βRcrbe，该电路多用一只三极管以换取对零点漂移的抑制共模抑制比：差模放大倍数与共模放大倍数的比值称为共模抑制比K CMR =AvdAvc当电路完全对称时A vc为零，则共模抑制比K CMR 无穷大。

5-4 集成运放由哪几部分组成？试分析其作用。

答：集成运放主要由以下部分组成输入级：由差分电路组成，应用该电路的目的是力求较低的“零飘”和较高的共模抑制比；中间级：高增益的电压放大电路组成；输出级：三极管射极输出器互补电路组成；偏置电路：为集成运放各级电路提供合适而稳定的静态工作点。

5-5 集成运放有哪些常用参数？解释这些参数的含义。

答：（1）开环差模电压放大倍数 A VO无反馈时集成运放的放大倍数。

第一章数字逻辑习题1．1数字电路与数字信号1。

1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：(1）周期；(2)频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期,T=10ms频率为周期的倒数，f=1/T=1/0。

01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms＊100%=10％1。

2数制21.2。

2将下列十进制数转换为二进制数，八进制数和十六进制数(要求转换误差不大于4（2）127 （4）2.718解：（2）（127）D=72-1=(10000000）B-1=(1111111）B=（177）O=（7F）H（4)（2。

718）D=(10。

1011)B=（2。

54)O=(2.B)H1。

4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解:（43）D=(01000011）BCD1。

4。

3试用十六进制写书下列字符繁荣ASCⅡ码的表示:P28（1）+ （2）＠（3）you （4）43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

(1）“+"的ASCⅡ码为0101011,则（00101011）B=(2B）H（2）@的ASCⅡ码为1000000,（01000000)B=（40)H（3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F，75(4）43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34，331。

6逻辑函数及其表示方法1。

6.1在图题1。

6。

1中，已知输入信号A,B`的波形，画出各门电路输出L的波形.解: (a）为与非, （b）为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 （3）A B AB AB ⊕=+(A ⊕B ）=AB+AB A B A B ⊕AB AB A B ⊕ AB +AB 0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

第一章数字逻辑习题1．1数字电路与数字信号1.1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2数制2 1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于4（2）127 （4）2.718解：（2）（127）D=72-1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+ （2）@ （3）you (4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331.6逻辑函数及其表示方法1.6.1在图题1. 6.1中，已知输入信号A，B`的波形，画出各门电路输出L的波形。

解: (a)为与非， (b)为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 (3)A B AB AB ⊕=+（A ⊕B ）=AB+AB 解：真值表如下A B A B ⊕ABAB A B ⊕AB +AB0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

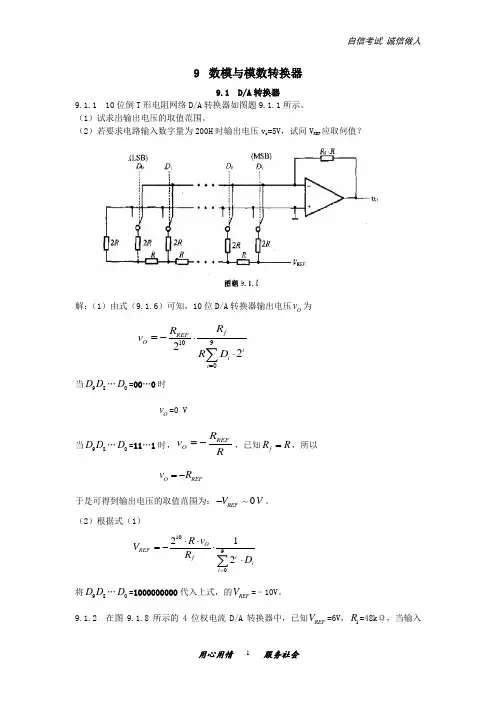

9 数模与模数转换器9.1 D/A 转换器9.1.1 10位倒T 形电阻网络D/A 转换器如图题9.1.1所示。

（1）试求出输出电压的取值范围。

（2）若要求电路输入数字量为200H 时输出电压v o =5V ，试问V REF 应取何值？解：（1）由式（9.1.6）可知，10位D/A 转换器输出电压O v 为910022f REFOii i R R v R D ==-⋅⋅∑当98D D …0D =00…0时 O v =0 V当98D D …0D =11…1时，REFO R v R=-，已知f R R =，所以O REF v R =-于是可得到输出电压的取值范围为：0REF V V -。

（2）根据式（1） 109212O REFifii R v V R D =⋅⋅=-⋅⋅∑将98D D …0D =1000000000代入上式，的REF V =﹣10V 。

9.1.2 在图9.1.8所示的4位权电流D/A 转换器中，已知REF V =6V ，1R =48k Ω，当输入3210D D D D =1100时，O v =1.5V ，试确定f R 的值。

解：n 位权电流D/A 转换器的输出电压为1122n fiREF O i n i R R v D R -==⋅⋅∑于是，有11022n O f n iREF i i R v R V D -=⋅⋅=⋅⋅∑依题意，已知n=4，REF V =6V ，1R =48k Ω，3210D D D D =1100，O v =1.5V,代入上式得f R =16k Ω。

9.1.5 可编程放大器（数控可变增益放大器）电路如图题9.1.5所示。

（1）推导电路电压放大倍数/V O I A v v =的表达式。

（2）当输入编码为（001H ）和（3FFH ）时，电压放大倍数V A 分别为多少？ （3）试问当输入编码为（000H ）时，运放1A 处于什么状态？解：（1）图题9.1.5中运放3A 组成电压增益为﹣1的反相比例放大器，O v =﹣REF V 。

1．1 数字电路与数字信号第一章 数字逻辑习题1.1.2 图形代表的二进制数MSBLSB 0 1 211 12（ms ）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10% 数制1.2.2 将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于 2 （2）127 （4）解：（2）（127）D=27-1=（）B-1=（1111111）B =（177）O=（7F ）H （4）（）D=B=O=H 二进制代码1.4.1 将下列十进制数转换为 8421BCD 码： （1）43 （3） 解：（43）D=（01000011）BCD1.4.3 试用十六进制写书下列字符繁荣 ASC Ⅱ码的表示：P28 （1）+ （2）@ （3）yo u (4)43解：首先查出每个字符所对应的二进制表示的 ASC Ⅱ码，然后将二进制码转换为十六进制 数表示。

（1）“+”的 ASC Ⅱ码为 0101011，则（00101011）B=（2B ）H （2）@的 ASC Ⅱ码为 1000000,(01000000)B=(40)H(3)you 的 ASC Ⅱ码为本 1111001,1101111,1110101,对应的十六进制数分别为79,6F,75 (4)43 的 ASC Ⅱ码为 0110100,0110011,对应的十六紧张数分别为 34,33 逻辑函数及其表示方法解: (a)为与非， (b)为同或非，即异或第二章逻辑代数习题解答2.1.1 用真值表证明下列恒等式(3) A⊕B AB AB（A⊕B）=AB+AB解：真值表如下A B A⊕BAB AB A⊕BAB+AB0 0 1 11111111111A (1BC ) ACDCDEA ACDCDEACD CDEACD E2.1.4 用代数法化简下列各式(3) ABC B C)A⋅B A⋅B(A B)(A B)1BAB ABABBABAB(9) ABC DABD BC D ABCBD BC解： ABC DABDBC DABCBD BCB ( ACD )L D ( AC)2(3)(L AB)(C D)2.2.2 已知函数 L（A，B，C，D）的卡诺图如图所示，试写出函数 L 的最简与或表达式解：L( A, B, C, D) BC D BCD B C D ABD2.2.3 用卡诺图化简下列个式（1）ABCD ABCD AB AD ABC3解：ABCD ABCD AB AD ABCABCD ABCD AB CC DDAD B B CCABC D D)()()()()(ABCD ABCD ABC D ABCD ABC D ABC D ABC D（6）L( A, B, C, D ) ∑m解：(0, 2, 4, 6,9,13)∑d(1, 3, 5, 7,11,15)L AD（7）L( A, B, C , D )∑m 解: (0,13,14,15)∑d(1, 2, 3, 9,10,11)L AD AC AB42.2.4 已知逻辑函数L AB BC C A，试用真值表,卡诺图和逻辑图（限用非门和与非门）表示解:1>由逻辑函数写出真值表A11112>由真值表画出卡诺图B1111C1111L1111113>由卡诺图,得逻辑表达式L AB BC AC 用摩根定理将与或化为与非表达式L AB BC AC AB⋅B C⋅AC4>由已知函数的与非-与非表达式画出逻辑图5第三章习题MOS逻辑门电路3.1.1 根据表题所列的三种逻辑门电路的技术参数，试选择一种最合适工作在高噪声环境下的门电路。

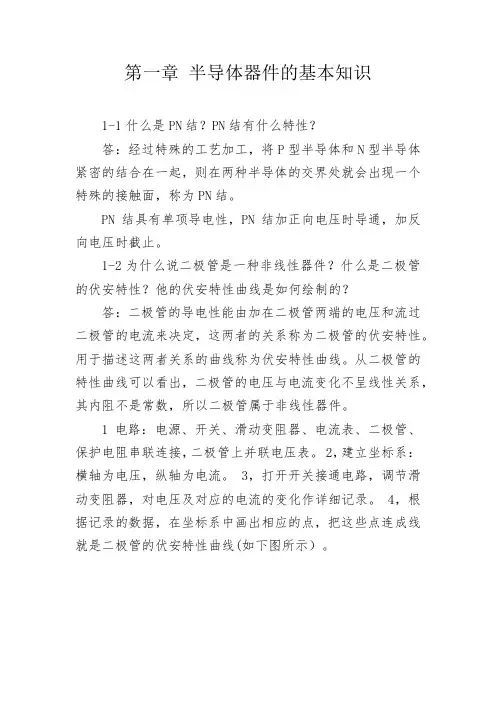

第一章半导体器件的基本知识1-1什么是PN结？PN结有什么特性？答：经过特殊的工艺加工，将P型半导体和N型半导体紧密的结合在一起，则在两种半导体的交界处就会出现一个特殊的接触面，称为PN结。

PN结具有单项导电性，PN结加正向电压时导通，加反向电压时截止。

1-2为什么说二极管是一种非线性器件？什么是二极管的伏安特性？他的伏安特性曲线是如何绘制的？答：二极管的导电性能由加在二极管两端的电压和流过二极管的电流来决定，这两者的关系称为二极管的伏安特性。

用于描述这两者关系的曲线称为伏安特性曲线。

从二极管的特性曲线可以看出，二极管的电压与电流变化不呈线性关系，其内阻不是常数，所以二极管属于非线性器件。

1电路：电源、开关、滑动变阻器、电流表、二极管、保护电阻串联连接，二极管上并联电压表。

2，建立坐标系：横轴为电压，纵轴为电流。

3，打开开关接通电路，调节滑动变阻器，对电压及对应的电流的变化作详细记录。

4，根据记录的数据，在坐标系中画出相应的点，把这些点连成线就是二极管的伏安特性曲线(如下图所示）。

1-3 为什么二极管可以当做一个开关来使用？答：由于半导体二极管具有单向导电的特性，在正偏压下PN结导通，在导通状态下的电阻很小，约为几十至几百欧;在反向偏压下，则呈截止状态，其电阻很大，一般硅二极管在10兆欧以上，锗管也有几十千欧至几百千欧。

利用这一特性，二极管将在电路中起到控制电流接通或关断的作用，成为一个理想的电子开关。

1-4 选用二极管时主要考虑哪些参数？这些参数的含义是什么？答：最大整流电流I F：二极管长时间工作时允许通过的最大直流电流。

使用二极管时，应注意流过二极管的正向最大电流不能大于这个数值（它是二极管的极限参数），否则可能损坏二极管。

最高反向工作电压V RM：二极管正常使用时所允许加的最高反向电压。

使用中如果超过此值，二极管将有被击穿的危险。

1-5 分析图1-5图所示电路，各二极管是导通还是截止？试求出AO两点间的电压（设二极管正向电阻为0,；反向电阻为∞，即二极管为理想二极管）。

第1章电路的基本知识1.1电路的概念 (1) 略(2) 电路通常由电源、负载和中间环节(导线和开关)等部分组成。

A •电源的作用：将其他形式的能转换成电能。

B •负载的作用：将电能转换成其他形式的能。

C •中间环节的作用：传递、分配和控制电能。

1.2电路中的主要物理量 (1) 零、负电位、正电位 (2) 3、1.5、3、1.5、0、3 (3) -7,-5 1.3电阻 (1) 3: 4 (2)查表1.3，知锰铜合金的电阻率 J =4.4 10亠」m1.4欧姆定律 (1)电动势、内压降(2)当R= R 时，电路处于开路状态，其特点是电路中电流为零，电源端电压等于电 源电动势；当R=0时，电路处于短路状态，其特点是短路电流极大，电源端电压等于。

由于I =0.22A=220mA . 50mA ，故此人有生命危险。

1.5电功与电功率P 40(2)略(3) W 二Ult =220 0.2 7200 = 316800J思考与练习一、 判断题1" 2. X 3. V 4. X 5. V 6. X 7. X 8. V 9. X 二、 选择题1. C2. C3. B4. B5. B6. B7. C8. B根据t ，得1RS 3 0.21 10 P 4.4如0二=1.43 m(3)U 220R "1000= 0.22 A(1)t=W 二空£=25h三、填空题1 •正、相反；2•参考点；3•负极、正极； 4 •高、低、低、高； 5•材料、长度、横截面积、 R - ； 6• 1800、土 5%; 7. 220S四、计算题1 • U ab =V a -V b =10 - 5 = 5VU bc *b-V c =5-(-5) =10 V U ac 二V a-V c =10 -(-5) =15V U ca - —U ac - - 15VR = U420门I0.2 220100 10(2)U =IR =2 100=200V(3) U r =lr =2 10 =20V 4.( 1)P =UI = 220 4 =880W(2)W 二 Pt =880 1800 =1584000J2 2(3) Q =l Rt =4 0.5 1800 =14400J(4) E =W -Q =1584000 -14400 =1569600 J第2章直流电路的分析与计算2.1电阻的连接(1) I mb =0.5AR 1 4U 2 = IR 2 =0.5 20 =10V U U U 2 =210 =12VR 2故 P 2』P 二10 28 =14WR 2 202. I24 120= 0.2A 3・(1)(2)由于P P 2 R 1 U 2 R 2 R 1WORD 格式整理10(3) (a ) R ab(b) R ab(R R)RR 」R 3(R R) R (c) R ab=R=1门R (2 R)RR（汀）R32 —Q 52.2基尔霍夫定律 (1) 5、3、6、3 (2) 假设I 2、I 3的方向和回路绕行方向如图 I 1 R 1 1 3R 3 = E 1 12 R 2 T 3 R 3 = E2 0.008 I 2 =丨3 0.008 50 8OI3 =3 I 丨2艮 +8013 =12解得 =0.0245 A=24.5mA =0.0325 A=32.5mA R 2 = 384门2.3电压源与电流源的等效变换 （1） I s =—、不变、并、E — I s r 、不变、r （2） （ a ）把两个电压源等效变换为电流源，如图- ----1Q0Q200 n 10¥ a -O rn,evO匸(a)2.2（ a ）所示。

第1章习题与参考答案【题1-1】将以下十进制数转换为二进制数、八进制数、十六进制数。

〔1〕25；〔2〕43；〔3〕56；〔4〕78解：〔1〕25=〔11001〕2=〔31〕8=〔19〕16〔2〕43=〔101011〕2=〔53〕8=〔2B〕16〔3〕56=〔111000〕2=〔70〕8=〔38〕16〔4〕〔1001110〕2、〔116〕8、〔4E〕16【题1-2】将以下二进制数转换为十进制数。

〔1〕10110001；〔2〕10101010；〔3〕11110001；〔4〕10001000解：〔1〕10110001=177〔2〕10101010=170〔3〕11110001=241〔4〕10001000=136【题1-3】将以下十六进制数转换为十进制数。

〔1〕FF；〔2〕3FF；〔3〕AB；〔4〕13FF解：〔1〕〔FF〕16=255〔2〕〔3FF〕16=1023〔3〕〔AB〕16=171〔4〕〔13FF〕16=5119【题1-4】将以下十六进制数转换为二进制数。

〔1〕11；〔2〕9C；〔3〕B1；〔4〕AF解：〔1〕〔11〕16=〔00010001〕2〔2〕〔9C〕16=〔10011100〕2〔3〕〔B1〕16=〔1011 0001〕2〔4〕〔AF〕16=〔10101111〕2【题1-5】将以下二进制数转换为十进制数。

〔1〕1110.01；〔2〕1010.11；〔3〕1100.101；〔4〕1001.0101解：〔1〕〔1110.01〕2=14.25〔2〕〔1010.11〕2=10.75〔3〕〔1001.0101〕2=9.3125【题1-6】将以下十进制数转换为二进制数。

〔1〕20.7；〔2〕10.2；〔3〕5.8；〔4〕101.71解：〔1〕20.7=〔10100.1011〕2〔2〕10.2=〔1010.0011〕2〔3〕5.8=〔101.1100〕2〔4〕101.71=〔1100101.1011〕2【题1-7】写出以下二进制数的反码与补码〔最高位为符号位〕。

第一章数字逻辑习题1．1数字电路与数字信号1.1.2图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSB LSB0121112（ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2数制2−1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于4（2）127（4）2.718解：（2）（127）D=72-1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43（3）254.25解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+（2）@（3）you(4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331.6逻辑函数及其表示方法1.6.1在图题1.6.1中，已知输入信号A，B`的波形，画出各门电路输出L的波形。

解:(a)为与非，(b)为同或非，即异或第二章逻辑代数习题解答2.1.1用真值表证明下列恒等式(3)A B AB AB ⊕=+（A⊕B）=AB+AB 解：真值表如下A B A B⊕ABAB A B⊕AB +AB00010110110000101000011111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。
