阀门三种不同连接方式的介绍【全网推荐】

常见阀门的连‎接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等‎连接形式。

1、法兰连接：是阀体两端带‎有法兰，与管道上的法‎兰对应，通过螺栓固定‎法兰安装在管‎道中。

法兰连接是阀‎门中用得最多‎的连接形式。

法兰有凸面（RF）、平面（FF）、凸凹面（MF）等按结合面形状‎又可分为以下‎几种：1）光滑式：用于压力不高‎的阀门。

加工比较方便‎2）凹凸式：工作压力较高‎，可使用中硬垫‎圈3）榫槽式：可用塑性变形‎较大的垫圈，在腐蚀性介质‎中使用较广泛‎，密封效果较好‎。

4）梯形槽式：用椭圆形金属‎环作垫圈，使用于工作压‎力≥64公斤/平方厘米的阀‎门，或高温阀门。

5）透镜式：垫圈是透镜形‎状，用金属制作。

用于工作压力‎≥100公斤/平方厘米的高‎压阀门，或高温阀门。

6）O形圈式：这是一种较新‎的法兰连接形‎式，它是随着各种‎橡胶O形圈的‎出现，而发展起来的‎，它在密封效果‎上比一般平垫‎圈可靠。

2、对夹连接：两片法兰中间‎，阀体上通常有‎定位孔以方便‎安装定位，用螺栓直接将‎阀门及两头管‎道穿夹在一起‎的连接形式。

3、焊接连接：阀体两端按对‎焊焊接要求加‎工成对焊坡口‎，与管道焊接坡‎口对应，通过焊接固定‎在管道上。

4、承插焊连接：阀体两端按承‎插焊要求加工‎，与管道通过承‎插焊连接。

5、螺纹连接：一种简便的连‎接方法，常用于小阀门‎。

阀体按各螺纹‎标准加工，有内螺纹和外‎螺纹两种。

与管道上螺纹‎对应。

螺纹连接分两‎种情况：1）直接密封：内外螺纹直接‎起密封作用。

为了确保连接‎处不漏，往往用铅油、线麻和聚四氟‎乙烯生料带填‎充；其中聚四氟乙‎烯生料带，使用日见广泛‎；这种材料耐腐‎蚀性能很好，密封效果极佳‎，使用和保存方‎便，拆卸时，可以完整地将‎其取下，因为它是一层‎无粘性的薄膜‎，比铅油、线麻优越得多‎。

2）间接密封：螺纹旋紧的力‎量，传递给两平面‎间的垫圈，让垫圈起密封‎作用。

常见阀门的‎连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接‎等连接形式‎。

1、法兰连接：是阀体两端‎带有法兰，与管道上的‎法兰对应，通过螺栓固‎定法兰安装‎在管道中。

法兰连接是‎阀门中用得‎最多的连接‎形式。

法兰有凸面‎（RF）、平面（FF）、凸凹面（MF）等按结合面形‎状又可分为‎以下几种：1）光滑式：用于压力不‎高的阀门。

加工比较方‎便2）凹凸式：工作压力较‎高，可使用中硬‎垫圈3）榫槽式：可用塑性变‎形较大的垫‎圈，在腐蚀性介‎质中使用较‎广泛，密封效果较‎好。

4）梯形槽式：用椭圆形金‎属环作垫圈‎，使用于工作‎压力≥64公斤/平方厘米的‎阀门，或高温阀门‎。

5）透镜式：垫圈是透镜‎形状，用金属制作‎。

用于工作压‎力≥100公斤‎/平方厘米的‎高压阀门，或高温阀门‎。

6）O形圈式：这是一种较‎新的法兰连‎接形式，它是随着各‎种橡胶O形‎圈的出现，而发展起来‎的，它在密封效‎果上比一般‎平垫圈可靠‎。

2、对夹连接：在两片法兰‎中间，阀体上通常‎有定位孔以‎方便安装定‎位，用螺栓直接‎将阀门及两‎头管道穿夹‎在一起的连‎接形式。

3、焊接连接：阀体两端按‎对焊焊接要‎求加工成对‎焊坡口，与管道焊接‎坡口对应，通过焊接固‎定在管道上‎。

4、承插焊连接‎：阀体两端按‎承插焊要求‎加工，与管道通过‎承插焊连接‎。

5、螺纹连接：是一种简便‎的连接方法‎，常用于小阀‎门。

阀体按各螺‎纹标准加工‎，有内螺纹和‎外螺纹两种‎。

与管道上螺‎纹对应。

螺纹连接分‎两种情况：1）直接密封：内外螺纹直‎接起密封作‎用。

为了确保连‎接处不漏，往往用铅油‎、线麻和聚四‎氟乙烯生料‎带填充；其中聚四氟‎乙烯生料带‎，使用日见广‎泛；这种材料耐‎腐蚀性能很‎好，密封效果极‎佳，使用和保存‎方便，拆卸时，可以完整地‎将其取下，因为它是一‎层无粘性的‎薄膜，比铅油、线麻优越得‎多。

2）间接密封：螺纹旋紧的‎力量，传递给两平‎面间的垫圈‎，让垫圈起密‎封作用。

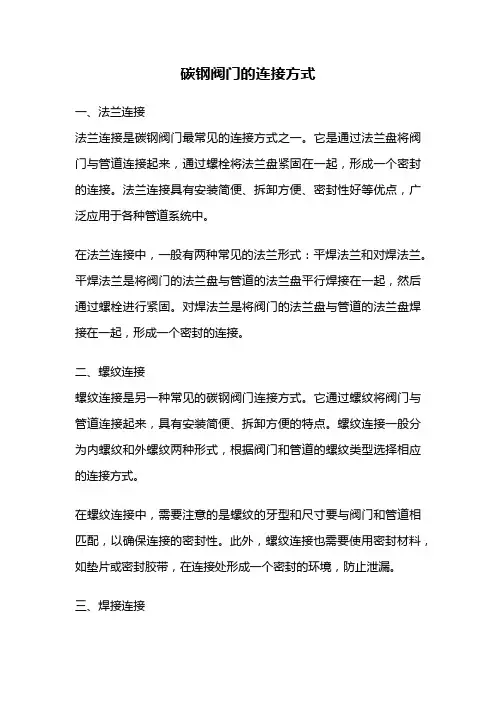

碳钢阀门的连接方式一、法兰连接法兰连接是碳钢阀门最常见的连接方式之一。

它是通过法兰盘将阀门与管道连接起来，通过螺栓将法兰盘紧固在一起，形成一个密封的连接。

法兰连接具有安装简便、拆卸方便、密封性好等优点，广泛应用于各种管道系统中。

在法兰连接中，一般有两种常见的法兰形式：平焊法兰和对焊法兰。

平焊法兰是将阀门的法兰盘与管道的法兰盘平行焊接在一起，然后通过螺栓进行紧固。

对焊法兰是将阀门的法兰盘与管道的法兰盘焊接在一起，形成一个密封的连接。

二、螺纹连接螺纹连接是另一种常见的碳钢阀门连接方式。

它通过螺纹将阀门与管道连接起来，具有安装简便、拆卸方便的特点。

螺纹连接一般分为内螺纹和外螺纹两种形式，根据阀门和管道的螺纹类型选择相应的连接方式。

在螺纹连接中，需要注意的是螺纹的牙型和尺寸要与阀门和管道相匹配，以确保连接的密封性。

此外，螺纹连接也需要使用密封材料，如垫片或密封胶带，在连接处形成一个密封的环境，防止泄漏。

三、焊接连接焊接连接是一种常见的永久性连接方式，适用于要求高强度和高密封性的场合。

碳钢阀门的焊接连接一般分为对焊和焊接法兰两种形式。

对焊连接是将阀门的焊接端与管道的焊接端相连接，通过焊接方式将它们固定在一起。

对焊连接具有连接牢固、密封性好等特点，适用于高压、高温的工况。

焊接法兰连接是将阀门的法兰盘与管道的法兰盘通过焊接固定在一起，形成一个密封的连接。

焊接法兰连接具有连接牢固、密封性好的特点，适用于高要求的工况。

四、卡箍连接卡箍连接是一种常见的轻型连接方式，适用于较小口径的碳钢阀门。

卡箍连接通过卡箍将阀门与管道固定在一起，具有安装方便、拆卸方便的特点。

在卡箍连接中，卡箍的材质和尺寸需要与阀门和管道相匹配，确保连接的牢固性和密封性。

此外，卡箍连接也需要使用密封材料，如垫片或密封胶带，在连接处形成一个密封的环境，防止泄漏。

总结碳钢阀门的连接方式有多种，包括法兰连接、螺纹连接、焊接连接和卡箍连接等。

不同的连接方式适用于不同的工况和要求，选择合适的连接方式对于阀门的安装和使用具有重要意义。

三个方法教您轻松安装阀门（一）引言：安装阀门是建筑和工程中的一个重要步骤，正确的安装可以确保阀门的正常运行和系统的有效运行。

本文将介绍三种轻松安装阀门的方法，帮助您完成这项任务。

概述：在开始安装阀门之前，需要明确安装位置和系统要求，准备好所需工具和材料。

然后，根据具体的安装方法，按照步骤进行操作。

我们将介绍以下三种方法：方法一：安装法兰连接阀门，方法二：安装螺纹连接阀门，方法三：安装焊接连接阀门。

每种方法都包含了详细的步骤和注意事项。

一、安装法兰连接阀门：1. 确定阀门的安装位置并测量，并选择合适的法兰尺寸。

2. 准备好安装所需材料和工具，如法兰、螺栓、螺母、密封垫片等。

3. 清洁法兰连接表面并在法兰上涂抹适当的密封剂。

4. 将阀门与法兰对齐，插入密封垫片，并使用螺栓和螺母紧固。

5. 检查安装情况，确保阀门与法兰紧密连接，并进行必要的调整。

二、安装螺纹连接阀门：1. 确定阀门的安装位置并测量，并选择适当的螺纹尺寸。

2. 准备好所需的材料和工具，如管道接头、螺纹密封胶等。

3. 清洁阀门和螺纹连接表面，并涂抹螺纹密封胶。

4. 将阀门插入螺纹连接口，并适当旋紧，确保连接牢固。

5. 检查连接情况，确保阀门与管道紧密连接，不出现泄漏。

三、安装焊接连接阀门：1. 确定阀门的安装位置并测量，并选择适当的焊接材料和方法。

2. 准备好所需的焊接材料和工具，如焊接电极、焊接机等。

3. 清洁阀门和连接管道的焊接表面，并进行必要的预热处理。

4. 进行焊接操作，确保焊接口牢固且密封。

5. 进行必要的测试和调整，确保阀门的正常运行和系统的完整性。

总结：通过以上介绍的三种方法，您可以根据安装位置和系统要求选择适当的安装方式。

在进行安装时，要仔细遵循每个步骤，并注意安全和质量。

正确安装阀门可以确保系统的正常运行和使用寿命，提高建筑和工程的效率。

希望本文对您在安装阀门时有所帮助。

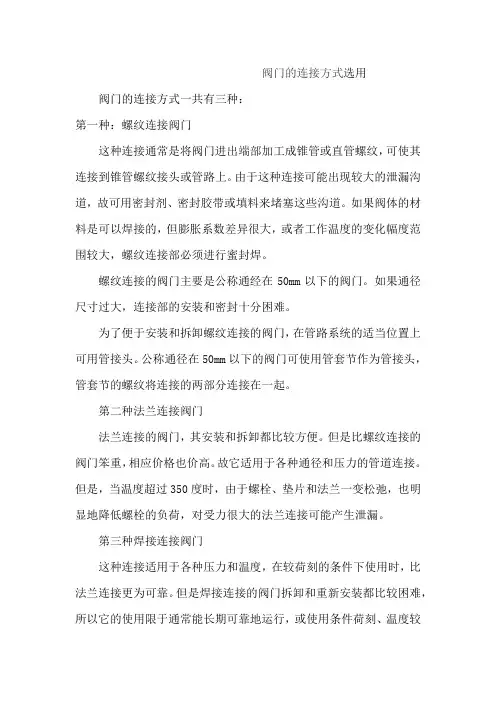

阀门的连接方式选用阀门的连接方式一共有三种：第一种：螺纹连接阀门这种连接通常是将阀门进出端部加工成锥管或直管螺纹，可使其连接到锥管螺纹接头或管路上。

由于这种连接可能出现较大的泄漏沟道，故可用密封剂、密封胶带或填料来堵塞这些沟道。

如果阀体的材料是可以焊接的，但膨胀系数差异很大，或者工作温度的变化幅度范围较大，螺纹连接部必须进行蜜封焊。

螺纹连接的阀门主要是公称通经在50mm以下的阀门。

如果通径尺寸过大，连接部的安装和密封十分困难。

为了便于安装和拆卸螺纹连接的阀门，在管路系统的适当位置上可用管接头。

公称通径在50mm以下的阀门可使用管套节作为管接头，管套节的螺纹将连接的两部分连接在一起。

第二种法兰连接阀门法兰连接的阀门，其安装和拆卸都比较方便。

但是比螺纹连接的阀门笨重，相应价格也价高。

故它适用于各种通径和压力的管道连接。

但是，当温度超过350度时，由于螺栓、垫片和法兰一变松弛，也明显地降低螺栓的负荷，对受力很大的法兰连接可能产生泄漏。

第三种焊接连接阀门这种连接适用于各种压力和温度，在较荷刻的条件下使用时，比法兰连接更为可靠。

但是焊接连接的阀门拆卸和重新安装都比较困难，所以它的使用限于通常能长期可靠地运行，或使用条件荷刻、温度较高的场合。

如火力发电站、核能工程、乙烯工程的管道上。

公称通径在50mm以下的焊接阀门通常具有焊接插口来承接荷平面端的管道。

由于承插焊接在插口与管道间形成缝隙，因而有可能使缝隙受到某些介质的腐蚀，同时管道的振动会使连接部位疲劳，因此承插焊接的使用受到一定的限制。

在公称直径较大，使用条件荷刻，温度较高的场合，阀体常采用坡口对焊接，同时，对焊接缝有原格要求，必须选用技术过硬的焊工完成此项工作。

阀门的7种不同连接形式整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。

阀门有7种不同的链接方式：对夹连接,对焊连接,法兰连接,螺纹连接,卡套连接,卡箍连接,内自紧连接。

1、对夹连接用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

2、对焊连接3、法兰连接这是阀门中用得最多的连接形式。

按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。

加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。

4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。

5）透镜式：垫圈是透镜形状，用金属制作。

用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。

4、螺纹连接这是一种简便的连接方法，常用于小阀门。

又分两种情况：1）直接密封：内外螺纹直接起密封作用。

为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

5、卡套连接卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。

这种连接形式的优点是：1）体积小，重量轻，结构简单，拆装容易；2）连接力强，使用范围广，可耐高压（1000公斤/平方厘米）、高温（650℃）和冲击振动；3）可以选用多种材料，适合防腐蚀；4）加工精度要求不高；5）便于高空安装。

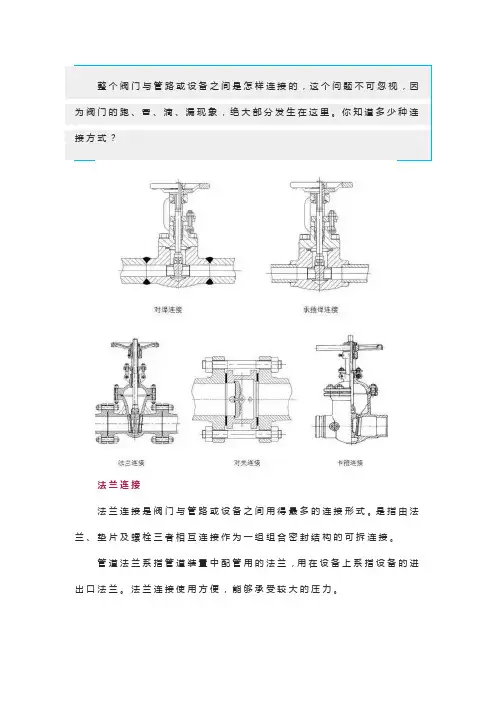

法兰连接法兰连接是阀门与管路或设备之间用得最多的连接形式。

是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

法兰连接使用方便，能够承受较大的压力。

法兰连接可适用于各种公称尺寸、公称压力的阀门，但对使用温度有一定的限制，在高温工况时，由于法兰的连接螺栓易产生蠕变现象而造成泄漏，一般情况下法兰连接推荐在≤350℃温度使用。

按结合面形状又可分为以下几种：•光滑式：用于压力不高的阀门。

加工比较方便•凹凸式：工作压力较高，可使用中硬垫圈•榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好•梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥60k g/平方厘米的阀门或高温阀门•透镜式：垫圈是透镜形状，用金属制作。

用于工作压力≥100公斤/平方厘米的高压阀门或高温阀门•O形圈式：较新的法兰连接形式，密封效果比一般平垫圈可靠对夹连接用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

焊接连接焊接连接是指阀门阀体带有焊接坡口，通过焊接方式与管道系统相连的一种连接形式。

G B/T12224、A P I600、A S M E B16.34等标准对焊接坡口做出了规定。

阀门与管道的焊接连接分为对焊连接（B W）与承插焊连接（S W），承插焊端应符合J B/T1751的规定。

对焊连接（B W）可适用于各种尺寸、各种压力以及高温的工况，承插焊连接（S W）一般适用于≤D N50的阀门。

螺纹连接这是一种简便的连接方法，常用于小阀门。

又分两种情况：直接密封：内外螺纹直接起密封作用。

为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充，其中聚四氟乙烯生料带，应用广泛。

这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

间接密封：螺纹旋紧的力量，传递给两平面见的垫圈，让垫圈起密封作用。

阀门密封面连接形式一、法兰连接法兰连接是阀门密封面连接中常见的一种形式。

法兰连接是通过法兰盘将阀门与管道连接起来的，通过螺栓将法兰盘与法兰盘紧密固定在一起，形成一个密封的连接。

这种连接形式具有结构简单、拆卸方便、密封性好等优点，广泛应用于各个行业的管道系统中。

二、螺纹连接螺纹连接是另一种常见的阀门密封面连接形式。

螺纹连接是通过阀门和管道上的螺纹互相咬合，形成一个紧密的连接。

螺纹连接具有安装简单、拆卸方便等优点，适用于一些小口径的阀门和管道连接。

三、焊接连接焊接连接是一种永久性的阀门密封面连接形式。

通过将阀门和管道的连接处进行焊接，使其变成一个整体，并形成一个密封的连接。

焊接连接具有连接牢固、耐高温、耐腐蚀等优点，适用于一些特殊环境和要求较高的场合。

四、卡箍连接卡箍连接是一种常用于大口径阀门的密封面连接形式。

通过将阀门和管道上的卡箍进行紧固，使其形成一个密封的连接。

卡箍连接具有安装简单、拆卸方便、密封性好等优点，广泛应用于一些大型设备和管道系统中。

五、扣环连接扣环连接是一种常用于阀门密封面连接的形式。

通过将阀门和管道上的扣环进行扣合，形成一个紧密的连接。

扣环连接具有结构简单、密封性好等优点，适用于一些小口径的阀门和管道连接。

六、套筒连接套筒连接是一种常用于阀门密封面连接的形式。

通过将阀门和管道上的套筒进行套合，形成一个密封的连接。

套筒连接具有结构简单、拆卸方便等优点，适用于一些小口径的阀门和管道连接。

七、垫片连接垫片连接是一种常用于阀门密封面连接的形式。

通过在阀门和管道连接处放置垫片，使其形成一个密封的连接。

垫片连接具有密封性好、耐高温、耐腐蚀等优点，广泛应用于各个行业的管道系统中。

阀门密封面连接形式多种多样，每种连接形式都有其适用的场合和特点。

在选择阀门连接形式时，需要根据具体情况综合考虑各个因素，以确保阀门连接的安全可靠和密封性能的优良。

同时，在使用和维护阀门时，也需要注意保养和检修，以延长阀门的使用寿命。

常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式。

1、法兰连接：是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。

法兰连接是阀门中用得最多的连接形式。

法兰有凸面（RF）、平面（FF）、凸凹面（MF）等按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。

加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。

4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。

5）透镜式：垫圈是透镜形状，用金属制作。

用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。

2、对夹连接：阀门安装在两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

3、焊接连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。

4、承插焊连接：阀体两端按承插焊要求加工，与管道通过承插焊连接。

5、螺纹连接：螺纹连接是一种简便的连接方法，常用于小阀门。

阀体按各螺纹标准加工，有内螺纹和外螺纹两种。

与管道上螺纹对应。

螺纹连接分两种情况：1）直接密封：内外螺纹直接起密封作用。

为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

常用的螺纹有五大类：米制普通螺纹；英制普通螺纹；螺纹密封管螺纹；非螺纹密封管螺纹；美国标准管螺纹。

阀门与管道的连接方式内容来源自网络阀门连接方式，阀门与管道的连接方式阀门与管路或设备之间的连接方式的选择是否正确合适，会直接影响到管道阀门产生跑、冒、滴、漏现象的机率。

常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡阀门连接方式，阀门与管道的连接方式阀门与管路或设备之间的连接方式的选择是否正确合适，会直接影响到管道阀门产生跑、冒、滴、漏现象的机率。

常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式。

1、法兰连接法兰连接是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。

法兰连接是阀门中用得最多的连接形式。

法兰有凸面（RF）、平面（FF）、凸凹面（MF）等之分。

按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。

加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。

4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。

5）透镜式：垫圈是透镜形状，用金属制作。

用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。

2、对夹连接阀门安装在两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

3、焊接连接对焊连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。

承插焊连接：阀体两端按承插焊要求加工，与管道通过承插焊连接。

4、螺纹连接螺纹连接是一种简便的连接方法，常用于小阀门。

阀体按各螺纹标准加工，有内螺纹和外螺纹两种。

与管道上螺纹对应。

螺纹连接分两种情况：1）直接密封：内外螺纹直接起密封作用。

为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

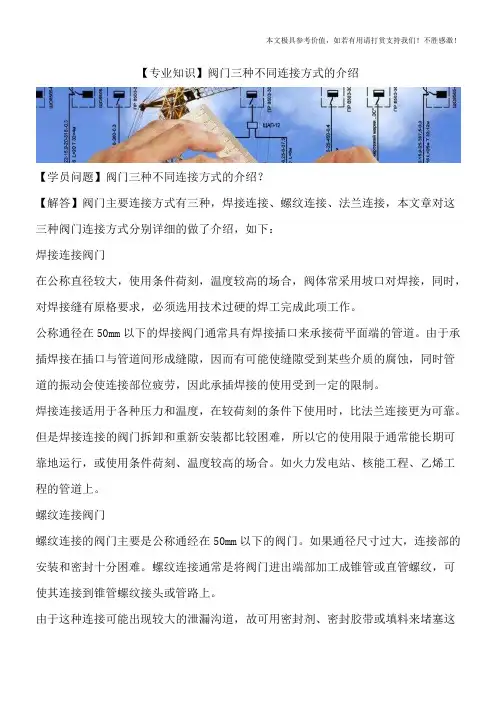

【专业知识】阀门三种不同连接方式的介绍【学员问题】阀门三种不同连接方式的介绍？【解答】阀门主要连接方式有三种，焊接连接、螺纹连接、法兰连接，本文章对这三种阀门连接方式分别详细的做了介绍，如下：焊接连接阀门在公称直径较大，使用条件荷刻，温度较高的场合，阀体常采用坡口对焊接，同时，对焊接缝有原格要求，必须选用技术过硬的焊工完成此项工作。

公称通径在50mm以下的焊接阀门通常具有焊接插口来承接荷平面端的管道。

由于承插焊接在插口与管道间形成缝隙，因而有可能使缝隙受到某些介质的腐蚀，同时管道的振动会使连接部位疲劳，因此承插焊接的使用受到一定的限制。

焊接连接适用于各种压力和温度，在较荷刻的条件下使用时，比法兰连接更为可靠。

但是焊接连接的阀门拆卸和重新安装都比较困难，所以它的使用限于通常能长期可靠地运行，或使用条件荷刻、温度较高的场合。

如火力发电站、核能工程、乙烯工程的管道上。

螺纹连接阀门螺纹连接的阀门主要是公称通经在50mm以下的阀门。

如果通径尺寸过大，连接部的安装和密封十分困难。

螺纹连接通常是将阀门进出端部加工成锥管或直管螺纹，可使其连接到锥管螺纹接头或管路上。

由于这种连接可能出现较大的泄漏沟道，故可用密封剂、密封胶带或填料来堵塞这些沟道。

如果阀体的材料是可以焊接的，但膨胀系数差异很大，或者工作温度的变化幅度范围较大，螺纹连接部必须进行蜜封焊。

为了便于安装和拆卸螺纹连接的阀门，在管路系统的适当位置上可用管接头。

公称通径在50mm以下的阀门可使用管套节作为管接头，管套节的螺纹将连接的两部分连接在一起。

法兰连接阀门法兰连接的阀门，其安装和拆卸都比较方便，但是法兰连接比螺纹连接的阀门笨重，相应价格也价高，因此它适用于各种通径和压力的管道连接。

当温度超过350度时，由于螺栓、垫片和法兰一变松弛，也明显地降低螺栓的负荷，对受力很大的法兰连接可能产生泄漏。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

阀门端部连接方式说明在选择阀门连接方式的时候，一定要注意阀门连接端口的结构，才能保证阀门的顺利安装。

而阀门连接方式通常分为四种：法兰式，焊接式，螺纹式，卡箍及卡套式。

1：法兰连接结构对于口径大于50的管道，通常选用法兰连接方式，这样安装，维修，拆卸都比较容易，而且适用的公称压力和公称尺寸都非常广。

而阀门法兰连接还可以分为对焊法兰，平焊法兰，承插法兰，整体法兰，而按密封面形式来划分的话可以分为凸面法兰，凹面法兰，全平面法兰。

而如何去选择法兰结构和密封面，就要看当时的工况而定。

法兰zui常用的连接方式是整体式法兰，这种法兰是和阀门一起铸造处理的，也是客户zui喜欢的。

在一些条件比较缓和的工况下，适合用平焊法兰，因为平焊结构强度比较低，这样也降低了法兰的成本，安装也方便，螺纹法兰在口径150以下使用，别的地方和平焊法兰差不多，而缺点是密封性能不好，所以在一些零泄漏的工况下是不适合用螺纹法兰的，而承插焊法兰很容易安装和焊接，比较适合小尺寸的法兰连接，不过不适合用于有毒的介质，因为焊缝很难进行射线探伤，也不适合有腐蚀性介质的管道里使用，对焊法兰适用的高强度，苛刻的条件下，比如油气，化工介质，其优点是可以和观众对焊连接并容易进行射线检测，使其具有*的整体性。

2：焊接连接结构焊接比法兰连接更可靠，更耐用，适用于各个压力，各个工况。

不过就是和管道连接和拆卸比较困难，所以它适用限于能产期可靠地运行，或用于温度较高的工况下。

如发电机站，核电站等管路。

对于小于口径50，壁厚比较薄的管道焊接阀门通常具有焊接插口来承接带平面端的管道。

不过由于阀门和管道焊接会产生焊缝，这样有可能是焊缝受到一些介质的腐蚀，因此承插焊接的使用也会受到一定的限制。

3：螺纹连接结构螺纹连接是属于那种适合经常要拆卸维护管道的连接，而且是口径小于50没有危害流体的管道，不过对于口径大于50的螺纹连接可用于没有危害的流体。

螺纹连接分为内螺纹和外螺纹，结构也可以分为直管螺纹和椎管螺纹。

阀门连接端面结构形式介绍阀门端部连接结构及尺寸对于阀门的安装使用非常重要，如果选择不当，可能会引起安装过程中尺寸或连接结构不匹配，导致无法安装。

因此，在选择阀门时，应引起特别的注意，选择正确、合适的连接端面结构，保证阀门的顺利安装。

阀门端面的连接形式通常分为三种；焊接端部连接、螺纹端部连接和法兰端部连接。

其中法兰端部连接为最常用的结构形式。

一、法兰连接结构它借助于法兰、垫片、螺栓实现连接，法兰连接的阀门，安装和拆卸都非常方便。

它适用的公称直径和压力范围广。

与阀门连接的法兰，可分为平焊法兰、对焊法兰、承插焊法兰、一体化法兰等；按密封面形式又可分为全平面法兰、凸台面法兰、凹凸面法兰、槽榫面法兰和环槽面法兰。

各种法兰结构形式和密封面形式选择取决于不同的操作工况。

一般来说，平焊法兰由于结构强度、刚度较低，多用于操作工况比较缓和的工况下，如低压循环水用阀门，一般低压压缩空气用阀门等，其优点是价格低廉、安装方便。

对焊法兰其颈部和锥形过度结构、强度和刚度都比较好，可与管子对焊连接进行无损探伤，因此可适用于工况较苛刻的场合，如油气及化工介质等。

承插焊结构常用于PN≤10.0MPa、DN≤40 管道中。

阀门的密封面选用也是根据其操作工况，其中全平面结构常与平焊结构形式配用在条件比较缓和的情况下，凸台面常与对焊和承插焊结构配用，其应用比较广泛。

凸凹面常与对焊和承插形式配用，槽榫面使用情况类似于凸凹面结构，环槽面结构常与对焊结构形式配用。

二、螺纹连接螺纹连接属于可拆卸连接，常用于不宜焊接或需要拆卸的场合，螺纹连接分内螺纹连接和外螺纹连接两种。

内螺纹连接通常将阀体端部加工成锥管或直管阴螺纹，与其连接的管道加工成锥管或直管的阳螺纹。

外螺纹连接是将阀体端部加工成阳螺纹，便于安装和拆卸螺纹端部的阀门。

与焊接连接方法相比，阀门采用螺纹连接强度低、密封性强，因此在石化装置中应用时，常受下列条件限制：多用于DN≤40 的管道中；螺纹连接的管件应采用锥管螺纹；采用螺纹连接阀门不得用于剧毒介质管理上；螺纹连接阀门不推荐用于介质在200℃以上及-45℃以下的温度工况下；螺纹连接阀门不推荐用在可能发生应力腐蚀、间隙腐蚀或由于振动、压力脉动及温度变化可能产生变载荷的部位；螺纹连接阀门用于可燃气体管道上时，宜采用密封焊进行密封。

阀门连接种类
阀门是工业生产中常用的一种控制装置，它可以控制流体的流量、压力和方向。

阀门连接是指阀门与管道、设备之间的连接方式。

阀门连接种类有很多，下面将介绍几种常见的阀门连接方式。

1.法兰连接
法兰连接是一种常见的阀门连接方式，它是通过法兰将阀门与管道或设备连接在一起。

法兰连接具有连接紧密、密封性好、拆卸方便等优点，因此在工业生产中得到广泛应用。

法兰连接的缺点是成本较高，需要专业的工具和技术才能进行安装和拆卸。

2.螺纹连接
螺纹连接是一种简单的阀门连接方式，它是通过螺纹将阀门与管道或设备连接在一起。

螺纹连接具有安装方便、拆卸简单等优点，适用于小口径的阀门和管道。

螺纹连接的缺点是密封性较差，容易出现泄漏。

3.焊接连接
焊接连接是一种常用的阀门连接方式，它是通过焊接将阀门与管道或设备连接在一起。

焊接连接具有连接紧密、密封性好、耐高温等优点，适用于高温、高压的工作环境。

焊接连接的缺点是需要专业的技术和设备才能进行安装和拆卸。

4.卡箍连接
卡箍连接是一种简单的阀门连接方式，它是通过卡箍将阀门与管道或设备连接在一起。

卡箍连接具有安装方便、拆卸简单等优点，适用于小口径的阀门和管道。

卡箍连接的缺点是密封性较差，容易出现泄漏。

不同的阀门连接方式适用于不同的工作环境和要求，选择合适的阀门连接方式可以提高工作效率和安全性。

阀门法兰式、螺纹式连接方式的介绍阀门是工业生产和生活中常见的一种管道设备，用于控制流体的流动。

而阀门的连接方式则是将阀门与管道或其他设备连接起来，以确保流体的正常运行和控制。

常见的阀门连接方式有法兰式连接和螺纹式连接。

法兰式连接是一种常用的阀门连接方式，它通过法兰将阀门与管道连接起来。

法兰是一种平面或凸起的环形连接部件，通常由钢铁或其他金属制成。

法兰上有一些螺孔，用来固定法兰和阀门之间的连接。

法兰式连接具有连接牢固、密封性好、易于拆卸维修等特点。

法兰式连接通常分为两种类型：法兰面连接和法兰封面连接。

法兰面连接是在阀门和管道的连接面上加工出法兰孔，然后通过螺栓将阀门和管道固定在一起。

法兰封面连接是将阀门和管道的连接面加工成凸起的形状，然后通过法兰上的凹槽将阀门和管道密封在一起。

这两种连接方式都需要使用垫片来确保连接的密封性。

螺纹式连接是另一种常见的阀门连接方式，它通过螺纹将阀门与管道连接起来。

螺纹是一种螺旋形的连接部件，通常由金属制成。

螺纹式连接具有连接简单、拆卸方便的特点，适用于一些小口径的阀门和管道。

螺纹式连接通常分为内螺纹连接和外螺纹连接两种类型。

内螺纹连接是将阀门上的外螺纹与管道上的内螺纹相互螺纹连接，通过螺纹的旋转将阀门和管道固定在一起。

外螺纹连接则是将阀门上的内螺纹与管道上的外螺纹相互螺纹连接，同样通过螺纹的旋转将阀门和管道固定在一起。

螺纹式连接的优点是连接简便，但它的密封性相对较差，一些高压或高温的流体不适合使用螺纹式连接。

无论是法兰式连接还是螺纹式连接，选择合适的连接方式是根据具体的使用要求和工作环境来确定的。

法兰式连接适用于一些对密封性要求较高的场合，例如高压或高温的流体系统。

而螺纹式连接则适用于一些小口径的阀门和管道，以及对连接拆卸要求较高的场合。

阀门的连接方式是确保阀门与管道或其他设备连接起来的重要环节。

法兰式连接和螺纹式连接是常见的两种连接方式，它们各有优缺点，根据具体需求来选择适合的连接方式是非常重要的。

阀门法兰、承插焊和对焊的几个区别
阀门法兰、承插焊和对焊是管道连接方式中常见的三种形式。

它们之间的区别主要表现在以下几个方面：
1. 连接方式不同
阀门法兰是将阀门通过法兰连接在管道上的一种形式，通常使用螺栓将法兰与管道碗口连接起来。

而承插焊和对焊则是直接将管道与管道件焊接在一起的方式，承插焊是将管道插入管道件，通过焊接固定，对焊是将两个管道件的端面焊接在一起。

2. 焊接方式不同
承插焊和对焊都是通过焊接固定管道连接，但焊接方式不同。

承插焊是使用电阻焊的方式，其焊接头一般是单面焊缝，可以减少焊接量和成本。

而对焊是使用手工焊接或自动焊接的方式，焊接头一般为双面焊缝。

3. 应用场景不同
阀门法兰主要用于需要经常拆卸和维护的场合，如化工、石油、天然气、制药等行业。

承插焊和对焊则适用于需要长期稳定运行和不需要频繁拆卸的场合，如输油管道、天然气管道和水处理管道等。

总之，阀门法兰、承插焊和对焊都是常见的管道连接方式，它们各有优缺点，选择合适的连接方式应根据具体情况而定。

四大阀门连接形式及七种阀门驱动方法
看看哪两大因素能让阀门“动起来”？第一，阀门得和管道连接好；第二，阀门要驱动起来。

这篇文章，详细的解答了4大阀门连接形式，及7种阀门驱动方法。

要让阀门“动起来”，这些必须得了解！
阀门连接形式
阀门与管道的连接形式主要有法兰连接、焊接连接、对夹连接、螺纹连接、卡箍连接、卡套连接等方式。

1.法兰连接
①定义
法兰连接：法兰连接是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

法兰连接使用方便，能够承受较大的压力。

②法兰连接适用范围
法兰连接可适用于各种公称尺寸、公称压力的阀门，但对使用温度有一定的限制，在高温工况时，由于法兰的连接螺栓易产生蠕变现象而造成泄漏，一般情况下法兰连接推荐在≤350℃温度使用。

③法兰类型
法兰的结构型式：整体法兰（IF）、承插焊法兰（SW）、螺纹法兰（Th）、带颈对焊法兰（WN）、带颈平焊法兰（SO）、板式平焊法兰（PL）、平焊环松套法兰(PJ/RJ) 、对焊环松套法兰（PJ/SE）、法兰盖（BL）等。

④法兰密封面形式
法兰密封面主要是防止管道中介质向外泄漏，密封面形式主要有平面（FF）、突面（RF）、凹凸面（MF）、榫槽面（TG）、环连接面（RJ）等几种。

阀门连接方式及应用技术阀门是用来控制介质（如液体、气体、蒸汽等）流动的一种装置，通过改变流体介质的通断状态来控制介质的流量、压力、温度等。

阀门的连接方式主要包括螺纹连接、法兰连接和对夹连接等，每种连接方式都有其适用的应用技术。

1. 螺纹连接螺纹连接是通过阀体和阀盖的带有螺纹的内孔和外孔进行连接的一种方式。

螺纹连接适用于小口径的阀门，连接简单方便，但密封性能较差，容易产生泄漏。

螺纹连接常用于低压、小流量的场合，如家用自来水阀、气体调节阀等。

2. 法兰连接法兰连接是通过阀体与阀盖上的法兰连接面上的螺栓进行连接的方式。

法兰连接适用于大口径、高压的阀门。

法兰连接具有连接牢固、密封性能好、拆装方便等特点。

根据连接面的形状分为平焊法兰、对焊法兰、螺纹连接法兰等。

法兰连接广泛应用于石油、化工、电力、冶金、国防等行业，如原油管线阀、化工管道阀等。

3. 对夹连接对夹连接是通过阀体和阀盖上的对夹螺栓夹紧管道的连接方式。

对夹连接适用于中小口径、介质流速较快、换阀简单的场合。

对夹连接具有连接拆卸方便、密封性能好、适用于高温高压等特点。

对夹连接常用于食品、制药、洁净室等领域，如食品卫生级阀、洁净室空调阀等。

在阀门应用技术方面，主要包括如下几个方面：1. 密封技术阀门的密封技术是阀门的重要技术之一，好的密封技术能够保证阀门的正常运行，避免泄漏。

常见的密封技术有填料密封、弹性密封、金属密封等。

不同的介质、温度和压力要求，需要选用适合的密封技术。

2. 防腐技术由于阀门通常处于恶劣的工况中，如介质腐蚀、高温高压等，因此防腐技术对于保证阀门使用寿命和性能非常重要。

常见的防腐技术有镀锌、喷涂、涂覆、内衬等，根据不同的工况选择合适的防腐技术。

3. 自动化技术随着工业自动化水平的提高，阀门也逐渐向自动化方向发展。

自动化技术可以实现阀门的远程控制、调节等功能，提高生产效率和安全性。

常见的自动化技术有电动执行器、气动执行器、液压执行器等，可以根据实际需要选择合适的自动化技术。

阀门的连接形式法兰连接,对夹连接,对焊连接,螺纹连接,卡套连接,卡箍连接,内自紧连接整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。

1、法兰连接这是阀门中用得最多的连接形式。

按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。

加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。

4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。

5）透镜式：垫圈是透镜形状，用金属制作。

用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。

2、对夹连接用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

3、对焊连接4、螺纹连接这是一种简便的连接方法，常用于小阀门。

又分两种情况：1）直接密封：内外螺纹直接起密封作用。

为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

5、卡套连接卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。

这种连接形式的优点是：1）体积小，重量轻，结构简单，拆装容易；2）连接力强，使用范围广，可耐高压（1000公斤/平方厘米）、高温（650℃）和冲击振动；3）可以选用多种材料，适合防腐蚀；4）加工精度要求不高；5）便于高空安装。

目前，卡套连接形式，已在我国某些小口径阀门产品中采用。
