铝合金氧化发黑工艺流程

铝及铝合金硫酸阳极氧化染黑色铝及铝合金硫酸阳极氧化后染黑色，使用范围较广，光学仪器、电子散热器件，表面装饰件等方面多用此工艺来满足各自功能上的需要，是铝及其合金阳极氧化后染色工艺中的主要染色品种。

为满足染色层的质量要求，首先要掌握好阳极氧化溶液的配比组成、溶液温度和阳极氧化时间、染色溶液的pH值，以及铝材本身质量、前处理工艺方法等多种工艺技术。

常出现的质量问题是色泽欠真，如黑中显青、黑中显红、黑中留白、黑中发花、灰黑混为一体等，在此将此工艺专设一节，并对技术中遇到过的故障现象和排除实例作简要介绍。

627．染色过程中需注意八大事项(1)加强染色前的冲洗。

工件由阳极氧化槽中取出后要充分冲洗，特别是工件的狭缝、盲孔等处，否则残余的酸、碱在染色过程中会缓慢流出来，使染色溶液的pH值偏离正常范围，并使残留酸碱部位表面的色泽与洁净部位有明显差别，甚至腐蚀氧化膜而显示白色。

(2)阳极氧化后即染色。

工件经阳极氧化后要立即染色。

若工件阳极氧化后在空气中暴露时间过久，膜层孔隙即会缩小，并有可能粘上污物，导致染色困难。

若因染色槽过小，需分批染色时，应把待染色件浸泡在干净的水中。

(3)染色时工件不可重叠。

染色时工件不可重叠，尤其是平面部位，否则由于重叠部位被遮盖而形成阴阳面。

(4)加强染色后的冲洗。

工件表面若不冲洗干净，留有残余颜料将会污染组合件。

孔眼内的酸、碱污液用甩的方法甩去。

(5)染色前、后严禁裸手接触工件，以免该处沾上污物而染不上色，或已染上的色遭到破坏。

(6)染色前、后工件之间切勿可相互碰撞，以免该处氧化膜遭到破坏，露出白色线条。

(7)染色前、后卸下夹具时要防止划伤工件而形成白色道痕。

(8)染色后的工件切不可在高温下烘烤，以免失色泛红。

628．染黑溶液的配方及配制要点(1)配方及工艺条件(2)配制方法。

先将两种颜料混合，用少量水调成浆状，保证无疙瘩，加到盛有1／2体积水的染色槽中，加热煮沸，待冷却后用滤纸过滤，滤去不溶物微粒及液面上漂浮的油状物质，补足水分到规定体积，搅拌均匀后测定pH值，用冰醋酸或氨水调整pH值至工艺要求。

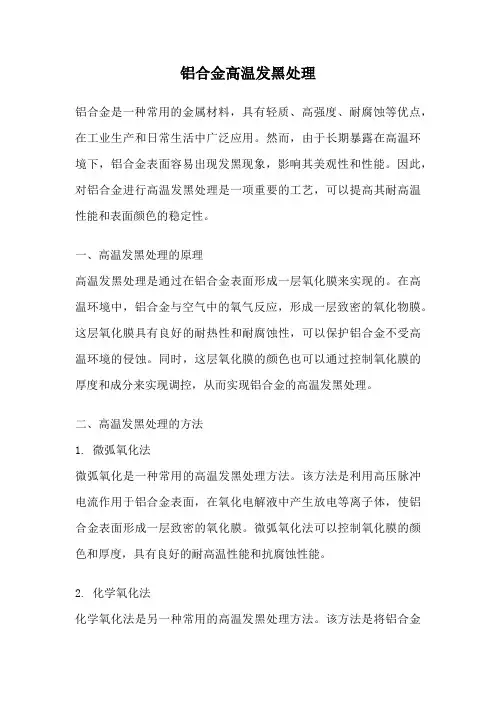

铝合金高温发黑处理铝合金是一种常用的金属材料，具有轻质、高强度、耐腐蚀等优点，在工业生产和日常生活中广泛应用。

然而，由于长期暴露在高温环境下，铝合金表面容易出现发黑现象，影响其美观性和性能。

因此，对铝合金进行高温发黑处理是一项重要的工艺，可以提高其耐高温性能和表面颜色的稳定性。

一、高温发黑处理的原理高温发黑处理是通过在铝合金表面形成一层氧化膜来实现的。

在高温环境中，铝合金与空气中的氧气反应，形成一层致密的氧化物膜。

这层氧化膜具有良好的耐热性和耐腐蚀性，可以保护铝合金不受高温环境的侵蚀。

同时，这层氧化膜的颜色也可以通过控制氧化膜的厚度和成分来实现调控，从而实现铝合金的高温发黑处理。

二、高温发黑处理的方法1. 微弧氧化法微弧氧化是一种常用的高温发黑处理方法。

该方法是利用高压脉冲电流作用于铝合金表面，在氧化电解液中产生放电等离子体，使铝合金表面形成一层致密的氧化膜。

微弧氧化法可以控制氧化膜的颜色和厚度，具有良好的耐高温性能和抗腐蚀性能。

2. 化学氧化法化学氧化法是另一种常用的高温发黑处理方法。

该方法是将铝合金件浸泡在含有氧化剂的溶液中，通过化学反应在铝合金表面形成一层氧化膜。

化学氧化法可以控制氧化膜的成分和颜色，但其耐高温性能和耐腐蚀性能相对微弧氧化法较差。

三、高温发黑处理的优势1. 提高耐高温性能：经过高温发黑处理的铝合金表面形成了一层致密的氧化膜，能够有效防止高温环境对铝合金的侵蚀，提高其耐高温性能。

2. 改善表面颜色稳定性：高温发黑处理可以调控氧化膜的颜色，使其在高温环境下不易变色，保持铝合金的美观性。

3. 增加耐腐蚀性能：铝合金经过高温发黑处理后，氧化膜具有良好的耐腐蚀性能，能够有效防止化学物质对铝合金的侵蚀。

四、高温发黑处理的应用领域1. 汽车工业：高温发黑处理可以应用于汽车发动机部件、排气管等高温工作环境下的铝合金零件，提高其耐高温性能和抗腐蚀性能。

2. 航空航天工业：航空航天领域对材料的要求非常高，高温发黑处理可以提高铝合金在高温空气中的稳定性，延长其使用寿命。

铝材氧化工艺流程
《铝材氧化工艺流程》
铝材氧化是一种常见的表面处理工艺，通过在铝材表面形成致密的氧化层，可以提高其耐腐蚀性、耐磨性和美观性。

以下是铝材氧化的工艺流程：
1. 预处理：首先需要对铝材进行清洗和脱脂处理，以去除表面的杂质和油脂，确保后续的氧化过程能够有效进行。

2. 硝酸清洗：将铝材浸泡在硝酸溶液中进行清洗，去除表面的氧化层和其他杂质，使得铝材的表面变得更加干净和光滑。

3. 阳极氧化：将经过预处理和清洗的铝材放置在氧化槽中，作为阳极，通过电流的作用在铝材表面形成氧化层。

这个过程要控制好氧化层的厚度和均匀性，通常会在酸性或碱性的氧化溶液中进行。

4. 封孔处理：对于一些需要更高耐蚀性和耐磨性的铝材，可以进行封孔处理，即在氧化层表面形成微孔，然后通过热水或热浸的方式将这些微孔封闭，从而增加氧化层的致密性。

5. 烘干和包装：经过氧化处理的铝材需要经过烘干和包装，以确保其表面不受损，同时防止氧化层再次被污染。

通过以上工艺流程，铝材就可以获得优秀的耐蚀性和耐磨性，适用于各种工业和民用领域。

同时，氧化层的颜色也可以根据
客户的需求进行定制，从而满足不同的装饰要求。

铝材氧化工艺流程，既保护了铝材的表面质量，又拓展了其应用范围，对于提高铝材的使用性能具有重要意义。

铝材氧化工艺流程铝材氧化是一种常见的表面处理工艺，通过氧化处理可以提高铝材的耐腐蚀性能和装饰性能。

下面将介绍铝材氧化工艺的具体流程。

首先，准备工作。

在进行铝材氧化之前，需要对铝材进行清洁处理，去除表面的油污和杂质。

清洁完成后，将铝材进行酸洗处理，去除表面的氧化皮和粗糙度，使表面更加光滑。

第二步，阳极氧化。

将清洁处理后的铝材置于氧化槽中，作为阳极，通过直流电源施加电压，使铝材表面形成氧化膜。

在氧化槽中加入适量的氧化剂和添加剂，控制电压和电流密度，可以调节氧化膜的厚度和颜色。

第三步，封孔处理。

经过阳极氧化处理后的铝材表面会形成微孔结构，为了提高氧化膜的密封性和耐蚀性，需要进行封孔处理。

封孔处理可以采用热水封孔、热镁封孔或者镉盐封孔等方法，将微孔完全封闭，提高氧化膜的密封性能。

第四步，染色处理。

为了提高氧化膜的装饰性能，可以对铝材进行染色处理。

染色处理可以采用有机染料或者无机染料，将染料溶液浸渍在氧化膜中，使氧化膜呈现出不同的颜色和效果，增加铝材的装饰性能。

第五步，封闭处理。

经过染色处理后，需要进行封闭处理，以提高氧化膜的耐腐蚀性能。

封闭处理可以采用热水封闭、热镁封闭或者镉盐封闭等方法，使染色氧化膜充分封闭，提高其耐腐蚀性能。

最后，检验包装。

经过以上工艺处理后的铝材，需要进行严格的检验，包括外观质量、厚度均匀性、耐蚀性能等指标。

合格后，进行包装，以防止氧化膜受到外界环境的影响。

通过以上工艺流程，可以实现铝材的氧化处理，提高其耐腐蚀性能和装饰性能，使其在建筑、家居和电子产品等领域得到广泛应用。

铝材氧化工艺的不断创新和改进，将进一步推动铝材产业的发展和应用。

金属表面发黑（发蓝）工艺介绍收录于话题#金属#工程技术#紧固件#工艺发黑或发蓝工艺属于钢的氧化处理，是在含有氧化剂的溶液中处理零件，使其表面生成一层均匀致密的的蓝黑色或者黑色保护膜的过程。

这层氧化膜可以很好地将金属基体和外界空气隔绝，从而避免与空气中的腐蚀物质直接接触，可以提高金属防锈性能。

金属氧化处理可分为热加工、化学加工和电化学加工三种工艺。

热加工法是将钢件在熔融的磷酸钾液中加热而形成一层厚约为1μm 的氧化膜的方法，但此法如果单独用于氧化处理时耗能太高，形成的氧化膜质量不稳定，颜色各异，适于大批量处理，现很少用此法。

化学加工法包括碱性化学氧化和酸性化学氧化，碱性化学氧化是将钢件置入一定温度下的含有氧化剂氢氧化钠的溶液中进行。

所获得氧化膜厚度为0.8～1.5μm。

酸性化学氧化所采用工作溶液中含磷酸和氧化剂，若在常温下进行又称冷发蓝，酸性氧化法得到的膜不是纯氧化膜，尚含有磷酸盐，此法得到氧化膜厚度可达3μm，处理时间可减少一半，膜的强度和抗蚀性较高但化学膜的颜色不够美观，故目前在工业上采用碱性氧化法较多。

电化学加工是将制件做为阳极，置放在氢氧化钠溶液中进行处理的一种方法，即是我们经常说的阳极氧化。

其中，钢铁的化学氧化根据处理温度的高低，可以分为高温化学氧化法和常温化学氧化法，由于两种方法采用处理液的成分不同，因此，膜的组成以及成膜的机理也不相同。

钢的氧化处理所形成的膜其主要成分是磁性氧化铁（Fe3O4），一般在低温下（约130℃）氧化成的Fe3O4呈暗黑色，一般呈黑色和蓝黑色；在高温下（约550℃）氧化成的Fe3O4呈天蓝色，这就是为什么称之为发黑或者发蓝。

发黑和发蓝工艺的本质一样，只是具体工艺过程有一定区别。

铸钢和含硅较高的特殊钢为褐色或黑褐色。

氧化膜虽然能提高钢铁零件的耐蚀性，但是它对钢铁零件的保护性能仍然是较差的，若将氧化处理后的零件用肥皂或重铬酸钾溶液处理，或进行涂油处理，能提高氧化膜的耐蚀性和润滑能力。

铝材氧化工艺流程
铝材氧化是指将铝材表面形成一层氧化膜的工艺。

这种氧化膜具有很好的耐蚀性、绝缘性和装饰性，可以保护铝材不受外界环境的侵蚀，并赋予其更多的功能特性。

下面是一般的铝材氧化工艺流程：
1. 预处理：首先，需要对铝材进行预处理，包括去除表面的油污、灰尘等杂质，通常采用碱洗、酸洗或机械处理等方法。

2. 阳极化：接下来，将铝材置于电解槽中作为阳极，通过外加电流的作用，使其与电解液中的金属离子发生氧化还原反应。

常用的电解液可选择硫酸、草酸、硼酸等。

3. 氧化：在阳极化的过程中，铝材表面会形成氧化膜。

氧化膜的厚度和性质可以通过调整电解液的成分、温度、电流密度和处理时间等参数来控制。

4. 封孔：铝材经过氧化后，氧化膜上会形成一些微小的孔洞。

为了提高氧化膜的密封性和耐蚀性，可以采用封孔处理。

常见的封孔方法包括热封孔、镉盐封孔等。

5. 清洗：完成氧化和封孔后，需要对铝材进行清洗，去除残留的电解液、封孔剂等。

清洗可以采用水洗、酸洗、碱洗等方式。

6. 改性（可选）：根据需要，还可以对氧化膜进行改性处理，以增加其功能特性。

常见的改性方法包括着色（染
色）、电泳涂装、阳极氧化硬化等。

以上就是一般铝材氧化的工艺流程。

具体的操作步骤和参数设置会根据不同的产品要求和工艺条件而有所差异。

铝材氧化工艺流程铝材氧化工艺流程铝氧化是一种常见的表面处理方法，通过将铝材暴露在氧化剂中，形成一层致密的氧化膜来改善其性能和延长其使用寿命。

下面将介绍铝材氧化的工艺流程。

首先，需要准备好以下工具和材料：氧化槽、废气处理设备、铝材、氧化剂、酸洗剂、酸洗槽、电源、电解液等。

第一步是铝材的准备。

首先要进行表面清洁，去除表面的油污、脏物和氧化物。

可以使用去油剂或者酸洗剂进行清洗。

清洗完后，将铝材进行切割、折弯等加工处理，以便于后续的氧化工艺。

第二步是铝材的酸洗处理。

将铝材放入酸洗槽中，使用酸洗剂进行酸洗处理。

酸洗的目的是去除铝表面的氧化物和其他不纯物，使其表面更加干净。

酸洗的时间可以根据铝材的种类和要求进行调整。

第三步是氧化。

将清洗过的铝材放入氧化槽中，加入适量的氧化剂和电解液。

然后接通电源，通过电流的作用，使铝材表面生成氧化膜。

氧化的时间和电流强度可以根据要求进行调整，通常为几分钟到几十分钟不等。

第四步是氧化膜的封闭。

在氧化完毕后，将铝材放入封闭槽中，加入适量的封闭剂。

封闭的目的是进一步提高氧化膜的密度和耐蚀性。

封闭的时间可以根据要求进行调整。

第五步是工件的清洗和干燥。

将氧化完毕的铝材从封闭槽中取出，进行清洗，去除表面的残留物。

然后进行干燥处理，使铝材表面完全干燥。

最后一步是检验和包装。

将氧化完毕的铝材进行质量检验，检查氧化膜的厚度、均匀性和耐腐蚀性。

通过检验合格后，将铝材进行包装，以防止表面受到污染或损坏。

总的来说，铝材氧化工艺流程包括铝材的准备、酸洗处理、氧化、封闭、清洗和干燥、检验和包装等步骤。

不同材料和要求可能会有所不同，但总的原则是通过清洗、氧化和封闭等处理，提高铝材的表面性能和使用寿命。

这种工艺流程可以广泛应用于铝材的表面处理和防腐蚀等领域。

黑色阳极氧化处理工艺简介黑色阳极氧化处理工艺简介1. 引言黑色阳极氧化处理是一种常见的表面处理工艺，主要应用于铝和其合金的产品上。

通过该工艺，铝制品的表面可以形成一层致密的氧化膜，不仅具有良好的耐腐蚀性和耐磨性，还能赋予铝制品黑色的外观。

在本文中，我将向您介绍黑色阳极氧化处理的基本原理、工艺步骤以及其在工业应用中的优势。

2. 基本原理黑色阳极氧化处理是利用电解法在铝制品表面形成一层氧化膜。

这层氧化膜主要由氧化铝组成，具有高硬度和良好的耐腐蚀性。

与普通的阳极氧化处理不同的是，黑色阳极氧化处理会在氧化膜的表面形成微小的孔洞结构，这些孔洞能够吸收光线，从而使得铝制品呈现出黑色或暗灰色的外观。

3. 工艺步骤（1）预处理：在进行黑色阳极氧化处理之前，需要对铝制品进行预处理，包括去油、去污和除去表面缺陷等。

这样可以确保铝制品表面的清洁度和平整度，有利于形成均匀的氧化膜。

（2）阳极氧化：预处理完成后，将铝制品置于酸性电解液中，作为阳极进行电解。

在电解的过程中，阳极表面的氧化膜会逐渐形成。

正常情况下，黑色阳极氧化处理会采用较低的电压和较高的电流密度，以增加氧化膜的孔洞结构，从而实现黑色效果。

（3）染色：经过阳极氧化处理后，铝制品表面会变得更坚硬和耐腐蚀。

为了增加黑色的深度和均匀度，还可以对氧化膜进行染色处理。

染色剂可以渗入氧化膜内部的微小孔洞中，使得铝制品的黑色更加饱满和持久。

（4）密封处理：染色完成后，需要对铝制品进行密封处理，以提高氧化层的密封性和耐腐蚀性。

常用的密封方法包括热水密封、热氧化密封和冷密封等。

通过密封处理，可以有效延长黑色阳极氧化层的使用寿命。

4. 工业应用黑色阳极氧化处理工艺在工业领域有着广泛的应用。

由于黑色阳极氧化层的耐腐蚀性和耐磨性优良，铝制品经过处理后可以更好地适应恶劣的工作环境，具有更长的使用寿命。

黑色阳极氧化处理可以赋予铝制品优雅的黑色外观，使其在家居、建筑和汽车等领域得到广泛应用。

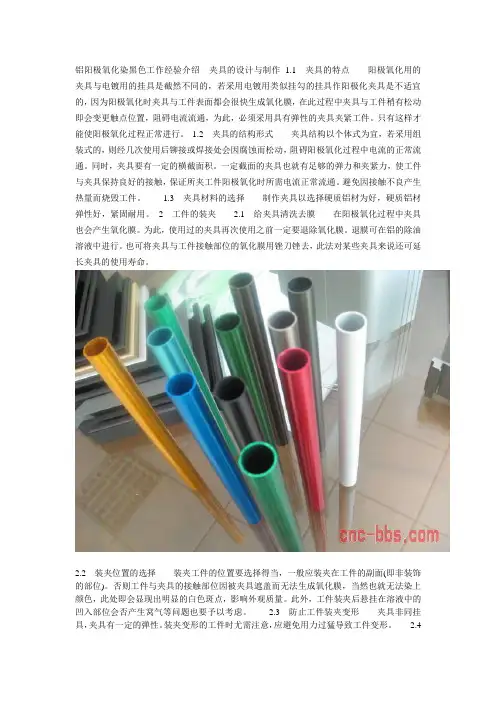

铝阳极氧化染黑色工作经验介绍夹具的设计与制作 1.1夹具的特点阳极氧化用的夹具与电镀用的挂具是截然不同的，若采用电镀用类似挂勾的挂具作阳极化夹具是不适宜的，因为阳极氧化时夹具与工件表面都会很快生成氧化膜，在此过程中夹具与工件稍有松动即会变更触点位置，阻碍电流流通，为此，必须采用具有弹性的夹具夹紧工件。

只有这样才能使阳极氧化过程正常进行。

1.2夹具的结构形式夹具结构以个体式为宜，若采用组装式的，则经几次使用后铆接或焊接处会因腐蚀而松动，阻碍阳极氧化过程中电流的正常流通。

同时，夹具要有一定的横截面积。

一定截面的夹具也就有足够的弹力和夹紧力，使工件与夹具保持良好的接触，保证所夹工件阳极氧化时所需电流正常流通。

避免因接触不良产生热量而烧毁工件。

1.3夹具材料的选择制作夹具以选择硬质铝材为好，硬质铝材弹性好，紧固耐用。

2工件的装夹 2.1给夹具清洗去膜在阳极氧化过程中夹具也会产生氧化膜。

为此，使用过的夹具再次使用之前一定要退除氧化膜。

退膜可在铝的除油溶液中进行。

也可将夹具与工件接触部位的氧化膜用锉刀锉去，此法对某些夹具来说还可延长夹具的使用寿命。

2.2装夹位置的选择装夹工件的位置要选择得当，一般应装夹在工件的副面(即非装饰的部位)。

否则工件与夹具的接触部位因被夹具遮盖而无法生成氧化膜，当然也就无法染上颜色，此处即会显现出明显的白色斑点，影响外观质量。

此外，工件装夹后悬挂在溶液中的凹入部位会否产生窝气等问题也要予以考虑。

2.3防止工件装夹变形夹具非同挂具，夹具有一定的弹性。

装夹变形的工件时尤需注意，应避免用力过猛导致工件变形。

2.4防止装夹过松当工件装夹过松时，夹具与工件之间的电流会时通时断，在这种情况下很可能把工件烧毁。

2.5逐一装夹需染色的阳极化件有些单位对某些小件采用纱窗布包扎或用其它方法包扎后作阳极氧化处理。

这种方法虽在一定场合下可节省工时和提高效率，但只可用于某些质量要求不高的本色阳极氧化，即使少量工件在相互遮盖处无法生成氧化膜，也不易被识别出来。

• 钢铁常温发蓝处理可得到均匀的黑色或蓝 黑色氧化膜，其主要成分是硒化铜 （CuSe），功能与Fe3O4相似。 • 钢铁常温化学氧化的工艺流程也与高温化 学氧化基本相同。 • 目前，常温发蓝溶液在市场有商品供应， 品种型号甚多，其主要成分是硫酸铜 （CuSO4）、二氧化硒，还含有各种催化 剂、缓冲剂、络合剂和辅助材料。
二、磷化工艺方法及流程
ቤተ መጻሕፍቲ ባይዱ
1．磷化工艺方法
磷化工艺基本方法有浸渍法和喷淋法两种。 • 浸渍法 适用于高、中、低温磷化工艺，可处理任何 形状的工件。特点是设备简单，仅需要磷化槽和 相应的加热设备。最好用不锈钢或橡胶衬里的槽 子，不锈钢加热管道应放在槽两侧。 • 喷淋法 、 适用于中、低温磷化工艺，可处理大面积工 件，如汽车、电冰箱、洗衣机壳体。特点是处理 时间短，成膜反应速度快，生产效率高。
• 涂装底层
作为涂装底层的化学膜要求膜层致密、质 地均匀、薄厚适宜、晶粒细小。 • 塑性加工 金属材料表面形成磷酸盐膜后再进行塑性加 工，例如进行钢管、钢丝等冷拉伸，是磷酸 盐膜层最新的应用领域之一。采用这种方法 对钢材进行拉拔时可以减小拉拔力，延长拉 拔模具寿命，减少拉拔次数。该法在挤出工 艺、深拉延工艺等各种冷加工方面均有广泛 的应用。
• 涂装底层是磷化的最大用途所在，约占磷化总工业用途的 60%～70%，如汽车行业的电泳涂装。磷化膜作为涂漆前 的底层，能提高漆膜附着力和整个涂层体系的耐腐蚀能力。 磷化处理得当，可是漆膜附着力提高2～3倍，整体耐腐蚀 性提高1～2倍。 • 磷化处理所需设备简单，操作方便，成本低，生产效率高。 磷化技术的发展方向是薄膜化、综合化、降低污染、节省 能源。尤其是降低污染是研究的重点方向，包括生物可降 解表面活性剂技术、无磷脱脂剂、双氧水无污染促进剂等。

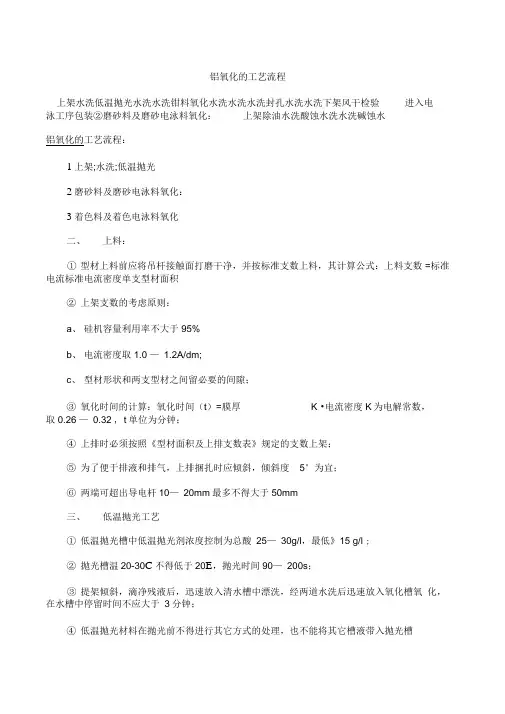

铝氧化的工艺流程上架水洗低温抛光水洗水洗钳料氧化水洗水洗水洗封孔水洗水洗下架风干检验进入电泳工序包装②磨砂料及磨砂电泳料氧化：上架除油水洗酸蚀水洗水洗碱蚀水铝氧化的工艺流程：1上架;水洗;低温抛光2磨砂料及磨砂电泳料氧化：3着色料及着色电泳料氧化二、上料：①型材上料前应将吊杆接触面打磨干净，并按标准支数上料，其计算公式：上料支数=标准电流标准电流密度单支型材面积②上架支数的考虑原则：a、硅机容量利用率不大于95%b、电流密度取1.0 —1.2A/dm;c、型材形状和两支型材之间留必要的间隙；③氧化时间的计算：氧化时间（t）=膜厚K •电流密度K为电解常数，取0.26 —0.32 , t单位为分钟；④上排时必须按照《型材面积及上排支数表》规定的支数上架；⑤为了便于排液和排气，上排捆扎时应倾斜，倾斜度5°为宜；⑥两端可超出导电杆10—20mm最多不得大于50mm三、低温抛光工艺①低温抛光槽中低温抛光剂浓度控制为总酸25—30g/l，最低》15 g/l ;②抛光槽温20-30C不得低于20E，抛光时间90—200s；③提架倾斜，滴净残液后，迅速放入清水槽中漂洗，经两道水洗后迅速放入氧化槽氧化，在水槽中停留时间不应大于3分钟；④低温抛光材料在抛光前不得进行其它方式的处理，也不能将其它槽液带入抛光槽四、除油工艺；①在室温酸液中进行，时间2—4分钟，H2S0浓度140-160 g/l ;②提架倾斜滴净残液后，放入清水槽中清洗1-2分钟。

五、磨砂（酸蚀）工艺①除油后在清水槽清洗再进入酸蚀槽；②工艺参数：NH4HF浓度30-35 g/l，温度35-40C, PH值2.8-3.2，酸蚀时间3-5分钟；③酸蚀结束后经两道水洗再进入碱蚀槽。

六、碱洗工艺①工艺参数：游离NaOH 30-45 g/l，总碱50-60 g/l ，碱蚀剂5-10 g/l ，AL3+ 0-15 g/l，温度35-45C，砂料碱蚀时间30-60秒；②提架倾斜，滴净溶液后迅速放入清水槽中清洗干净；③检查清洗后的表面质量，当无腐蚀斑纹，无杂物、凝附表面现象，即可进入出光工序。

铝件发黑工艺嘿，朋友们！今天咱来聊聊铝件发黑工艺。

这铝件发黑啊，就像是给铝件穿上一件神秘的黑衣，让它变得与众不同呢！你想想看，那些原本普普通通的铝件，经过这一番操作，摇身一变，就有了一种独特的魅力。

这就好比一个平平无奇的人，经过精心打扮后，一下子就变得光彩照人啦！要做好铝件发黑，那可得讲究不少呢！首先就是准备工作，得把铝件清洗得干干净净的，不能有一点杂质，不然这黑衣可就穿不整齐咯！就像你要出门见重要的人，总得把自己收拾得干干净净、利利索索的吧。

然后就是关键的发黑步骤啦！这可是个技术活，温度啦、时间啦，都得把握得恰到好处。

温度低了，颜色上不去；温度高了，说不定铝件就给弄坏了。

这就跟做饭似的，火候掌握不好，做出来的菜可就不美味啦！时间也是，太短了效果不好，太长了又怕出问题。

你说是不是很有意思？这发黑的过程中啊，还得时刻留意着，就像照顾一个小婴儿一样，精心着呢！稍微有点不对劲，就得赶紧调整。

不然等最后发现问题，那可就来不及啦，那不就白忙活一场了嘛！等发黑完成了，可别以为就大功告成了哦！还得进行后续的处理，让这黑色更牢固，更持久。

这就像给房子装修完了，还得做一些收尾工作，让一切都更完美。

咱再说说这铝件发黑的好处吧。

一方面，它能让铝件更耐腐蚀，就像给铝件穿上了一层坚固的铠甲，能更好地保护它。

另一方面，这黑色多酷啊，多有个性！能让铝件在众多零件中脱颖而出呢！你们说，这铝件发黑工艺是不是很神奇？它能让普通的铝件变得如此特别。

而且，只要你掌握了技巧，就能轻松做到。

怎么样，是不是有点心动了，想自己试试呢？别犹豫啦，赶紧动手吧！让我们一起把铝件变得更酷炫，更有魅力！这铝件发黑工艺啊，真的是很值得我们去探索和尝试呢！原创不易，请尊重原创，谢谢!。

铝合金及铝型材彩色导电氧化工艺近十年来，我国的铝氧化着色工艺技术发展较快，很多工厂已采用了新的工艺技术，并且在实际生产中积累了丰富的经验。

已经成熟和正在发展的铝及其合金阳极氧化工艺方法很多，可以根据实际生产需要，从中选取合适的工艺。

铝及铝合金经导电氧化工艺处理之后，所获的氧化膜仍有优良的导电性能，这是其特有的性能，而且膜层的防护及装饰性能也很好，纯铝表面的膜层色彩比锌层彩虹色钝化膜更雅致，具有较浅且均匀的细纹色彩，是很有应用前景和推广价值的工艺。

铝及铝合金导电氧化工艺操作简便，无需专用设备，近年来有关导电氧化膜层易于吸附有机涂料，结合力良好的认识得到进一步的提高，因而用作涂装(电泳、喷漆)基底的应用范围也得到逐步扩大。

预处理工艺中需要注意的具体细节铝质材料在空气中是极不稳定的，容易生成用肉眼也难以识别的氧化膜。

由于铝件加工工艺方法的不同，如铸造成型，或是由延压板材直接剪切而成，或是机械精细加工成型，或是经不同工艺成型后又经热处理或焊接等，工件表面都会呈现不同状态，不同程度的污物或痕迹，为此在前处理工序中必须根据工件表面的实际情况选择前处理的工艺方法。

(1)铝合金及铝型材精细加工件在前处理工序中需要注意的问题：精细加工件虽然表面的自然氧化膜才初生成，较易清除，但油腻重，特别是孔眼内及其周围(因机加工过程中润滑需要而添加的)，这类工件必须先经有机溶剂清洗，若直接用碱洗不但油腻重难以除净，且精细加工面承受不了长时间的强碱腐蚀，结果还会影响到工件表面的粗糙程度和公差的配合，最终有可能成为废品。

(2)铝合金及铝型材铸造成型件在前处理工序中需要注意的问题。

铸造成型件并非所有表面都经过机械加工，未经机加工的表面留有浇铸过程中形成的过厚氧化层，有的还夹有砂层，此时应先用机加工或喷砂方法先除去这一部位的原始氧化膜，或是经碱洗后再加工，只有这样才能既除净未加工部位的原始氧化层，又可避免机加工部位公差尺寸的改变。

(3)铝合金及铝型材经过热处理或焊接工艺的工件在前处理工序中需要注意的问题：摆铯艺要求，工件转入热处理或焊接工序之前需经有机溶剂清洗，除净表面油污，但目前一般做不到这一点，故工件表面形成一层油污烧结的焦化物，这层焦化物在有机溶剂中是难以除净的，若浸泡在碱液中会引起局部腐蚀，产生麻点或造成凹凸不平，严重影响产品质量。

黑色阳极氧化铝黑色阳极氧化铝是一种高品质的表面处理技术，它在铝制品上形成一层致密的氧化膜，改善了铝的耐腐蚀性和硬度。

本文将介绍黑色阳极氧化铝的制备方法、特点以及应用领域。

一、制备方法黑色阳极氧化铝的制备方法通常包括以下几个步骤：铝制品表面预处理、阳极氧化过程、染色和封孔。

首先，需要对铝制品进行表面清洁和脱脂处理，以去除污垢和油脂。

然后，将铝制品置于酸性电解质中作为阳极，经过电流作用产生氧化反应，形成氧化膜。

在氧化膜形成后，可以通过染色的方式使氧化膜呈现出黑色。

最后，为了提高氧化膜的耐磨性和耐腐蚀性，需要进行封孔处理。

二、特点1. 耐腐蚀性：黑色阳极氧化铝形成的氧化膜具有良好的耐腐蚀性，能够有效保护铝制品不受外界环境的侵蚀。

2. 硬度提高：经过阳极氧化处理后，铝制品的硬度得到显著提高，能够提高其抗刮擦性和耐磨性。

3. 装饰效果好：黑色阳极氧化铝处理后的表面呈现出黑色，具有较好的装饰效果，适用于各种高端产品的外观处理。

4. 环保性：黑色阳极氧化铝的制备过程中无需使用有毒有害的物质，对环境友好。

三、应用领域1. 电子产品：黑色阳极氧化铝广泛应用于各类电子产品的外壳，如手机、平板电脑、笔记本电脑等，能够提升产品的质感和档次。

2. 汽车工业：黑色阳极氧化铝可用于汽车零部件的表面处理，例如车轮、车身装饰条等，提高其耐腐蚀性和外观质感。

3. 建筑装饰：黑色阳极氧化铝可以应用于建筑门窗、幕墙等铝制品上，增强其耐候性和装饰效果。

4. 家居产品：黑色阳极氧化铝也可用于家居产品的制造，如家具、灯具等，提升产品的质感和美观度。

黑色阳极氧化铝是一种具有良好耐腐蚀性、硬度提高和装饰效果好的表面处理技术。

它在电子产品、汽车工业、建筑装饰和家居产品等领域有着广泛的应用前景。

随着科技的不断进步，黑色阳极氧化铝的制备方法和性能还将不断改进，为各个行业带来更多的发展机遇。

铝合金阳极氧化前处理工艺是决定产品外观质量的重要环节，型材机械纹的去除、起砂、亚光、增光等多种质量要求均由前处理工艺决定。

传统的前处理工艺分为三种：（1）、碱蚀工艺：由除油→水洗→碱蚀→水洗→出光→水洗→氧化组成，即型材经除油后，在碱蚀槽中经碱蚀处理去除机械纹和自然氧化膜、起砂，然后经出光槽除去表面黑灰，即可进行阳极氧化。

该工艺的核心工序是碱蚀，型材的表面平整度、起砂的好坏等均由该工序决定。

为了达到整平机械纹的目的，一般需碱蚀12-15分钟，铝耗达40-50Kg/T，碱耗达50Kg/T。

如此高的铝耗，既浪费资源，又带来严重的环保问题，增加废水处理成本。

该工艺已采用了100多年，全球大部分铝材厂沿用至今，直到近两年，才由酸蚀逐渐取代。

（2）、酸蚀工艺：由除油→水洗→酸蚀→水洗→碱蚀→水洗→出光→水洗→氧化组成。

型材经除油后先酸蚀，后碱蚀，出光，完成前处理。

该工艺的核心工序是酸蚀，去机械纹、起砂等均由酸蚀决定。

不同于碱蚀，酸蚀的最大优点是去机械纹能力强、起砂快、铝耗低，一般3-5分钟即可完成，铝耗几乎是碱蚀的1/8-1/6。

从工作效率和节约资源的角度看，酸蚀无疑是碱蚀工艺的一大进步。

然而，酸蚀的环保问题更加突出：酸槽的有毒气体HF的逸出及水洗槽Fˉ的污染。

氟化物一般都有剧毒，处理更加困难。

另外，酸蚀处理后，型材外观发黑发暗，尽管不得已延续了碱蚀和出光，可增亮一些，但仍然很暗，既增加了工序，又损失了光泽，这些问题至今还没有有效的解决方案。

（3）、抛光工艺：由除油→水洗→抛光→水洗组成，型材经除油后即放入抛光槽，经2-5分钟抛光后，可形成镜面，水洗后可直接氧化。

该工艺的核心工序是抛光，去纹、镜面都在抛光槽完成。

抛光具有铝耗低、型材光亮的优点，但抛光槽的NOx的逸出，造成严重的环境污染及操作工的身体伤害，同时，昂贵的化工原料成本等因素也制约了该工艺的推广。

通观上述三种工艺，虽各有特点，但缺点也比较突出，如碱蚀铝耗高、碱渣多、工效低；酸蚀氟化物污染、型材发暗；抛光污染严重，成本过高等等。

铝合金氧化工艺流程铝合金氧化工艺流程是铝合金表面处理的一种方法，其主要作用是增加铝合金的耐腐蚀性和表面硬度，使其具有更好的机械性能和外观质量。

下面将详细介绍铝合金氧化工艺流程的各个步骤。

首先，清洗处理。

铝合金在进行氧化处理之前，必须进行清洗处理，以去除表面的污垢和油脂。

常用的清洗方法有碱洗、酸洗和电解洗等。

碱洗主要是利用碱性溶液来清除铝合金表面的污垢，酸洗则是使用酸性溶液来清除表面的氧化皮和铁锈，电解洗则是通过电解的方式将铝合金表面的氧化物溶解掉。

其次，酸蚀处理。

铝合金的表面在清洗后仍然残留有氧化皮和铁锈，因此需要进行酸蚀处理。

酸蚀处理可以利用稀硝酸、硫酸或磷酸等强酸进行，目的是去除铝合金表面的氧化物和其他杂质。

酸蚀处理的时间和温度需要控制好，以确保铝合金表面不会被过度腐蚀。

然后，氧化反应。

酸蚀后的铝合金表面会形成一层氧化铝薄膜，但这层薄膜不够均匀和致密，不具备良好的保护性能。

因此，需要进行氧化反应来进一步增强氧化膜的质量。

氧化反应主要是将铝合金件浸泡在含氧化剂的电解液中，通过外加电流使铝合金表面发生氧化反应，形成均匀致密的氧化铝薄膜。

最后，封孔处理。

氧化铝薄膜的孔隙度较大，会影响铝合金的耐腐蚀性。

因此，需要进行封孔处理，将氧化铝薄膜的孔隙封闭起来。

通常使用热水蒸汽、热水或热液体来进行封孔处理，将温度控制在60-90℃之间，时间根据封孔效果的要求而定。

整个铝合金氧化工艺流程主要包括清洗处理、酸蚀处理、氧化反应和封孔处理等几个步骤。

在实际应用中，还可以根据具体需求对这些步骤进行调整和改进，以获得更好的氧化效果和表面质量。

同时，注意控制每个步骤的工艺参数，确保每个工艺步骤的质量稳定和一致性，从而提高铝合金的氧化质量和性能。

5052铝合金氧化工艺
5052铝合金氧化工艺是一种常用的表面处理技术，用于改善铝合金的耐腐蚀性和装饰性。

本文将介绍5052铝合金氧化工艺的步骤和特点。

5052铝合金氧化工艺的第一步是准备工作。

第二步是氧化处理。

将铝合金浸泡在含有氧化剂的酸性溶液中进行氧化反应。

氧化剂可以是硫酸、硫酸铬、磷酸等。

在氧化过程中，铝合金表面的氧化层会逐渐增厚，形成一层均匀、致密的氧化膜。

氧化膜的厚度可以根据需要进行控制，一般在10-20微米之间。

第三步是封孔处理。

在氧化处理后，铝合金表面会形成许多微小的氧化孔洞。

为了提高氧化膜的耐腐蚀性和装饰性，需要对这些孔洞进行封闭处理。

封孔处理一般采用热水封孔或镍盐封孔的方法。

热水封孔是将氧化膜浸泡在热水中，使其与水分子发生化学反应，形成氢氧化铝胶体填充孔洞。

镍盐封孔是将氧化膜浸泡在含有镍盐的溶液中，利用镍离子的还原作用填充孔洞。

经过上述步骤的处理，5052铝合金的氧化膜就形成了。

氧化膜具有良好的耐腐蚀性和装饰性，可以保护铝合金不受腐蚀和氧化。

此外，氧化膜的颜色可以通过染色处理来改变，增加铝合金的装饰性。

5052铝合金氧化工艺是一种常用的表面处理技术，通过准备工作、氧化处理和封孔处理，可以获得具有良好耐腐蚀性和装饰性的氧化
膜。

这种工艺在航空航天、汽车制造、建筑装饰等领域具有广泛的应用前景。
