为什么交流耐压试验与直流耐压试验不能互相代替

交流A C耐压测试与直流D C耐压测试优缺点请先与受测试产品所指定的安规单位确认该产品应该使用何种电压,有些产品可以同时接受直流和交流两种测试选择,但是仍然有多种产品只允许接受直流或交流中的一种测试;如果安规规范允许同时接受直流或交流测试,制造产就可以自己决定何种测试对于产品较为适当;为了达成此目的,使用者必须了解直流和交流测试的优缺点;交流耐压ACW测试的特点大部分做耐压测试的待测物都会含有一些离散电容量;用交流测试时可能无法充饱这些离散电容,会有一个持续电流流过这些离散电容;交流耐压ACW测试的优点1.一般而言,交流测试比直流测试更容易被安规单位接受;主因是大部份的产品都使用交流电,而交流测试可以同时对产品作正负极性的测试,与产品使用的环境完全一致,合乎实际使用状况;2.由于交流测试时无法充饱那些离散电容,但不会有瞬间冲击电流发生,因此不需让测试电压缓慢上升,可以一开始测试就全电压加上,除非这种产品对冲击电压很敏感;3. 由于交流测试无法充满那些离散电容,在测试后不必对测试物作放电的动作,这是另外一个优点;交流AC测试的缺点1.主要的缺点为,如果待测物的离散电容量很大或待测物为电容性负载时,这样所产生的电流,会远大于实际的漏电电流,因而无法得知实际的漏电电流; 2.另外一个缺点是由于必须供应待测物的离散电容所需的电流,仪器所需输出的电流会比采用直流测试时的电流大很多;样会增加操作人员的危险性;直流DC测试的特点在直流耐压测试时,待测物上的离散电容会被充满,直流耐压测试时所造成的容性电流,在离散电容被充满后,会下降到零;直流DC测试的优点1.一旦待测物上的离散电容被充满,只会剩下待测物实际的漏电电流;直流耐压测试可以很清楚的显示出待测物实际的漏电电流;2.另外一个优点是由于需在短时间内,供应待测物的充电电流,其它时间所需供应的电流非常小,所以仪器的电流容量远低于交流耐压测试时所需的电流容量;直流DC测试的缺点1.除非待测物上没有任何电容量存在,否则测试电压必须由“零”开始,缓慢上升,以避免充电电流过大,电容量越大所需的缓升时间越长,一次所能增加的电压也越低;充电电流过大时,一定会引起测试器的误判,使测试的结果不正确;2. 由于直流耐压测试会对待测物充电;所以在测试后,一定要先对待测物放电,才做做下一步工作;3.与交流测试不一样,直流耐压测试只能单一极性的测试,如果产品要使用于交流电压下,这个缺点必须被考虑;这也是大多数安规单位都建议使用交流耐压测试的原因;4.在交流耐压测试时,电压的波峰值是电表显示值的倍;这一点是一般电表所不能显示的,也是直流耐压测试所无法达到的;所以多数安规单位都要求,如果使用直流耐压测试,必须提高测试电压到相等的数值;。

交流耐压与直流耐压换算关系交流耐压与直流耐压的换算关系其实挺有趣的，咱们就从头说起吧。

交流耐压就是交流电对设备的“忍耐力”，而直流耐压嘛，就是直流电的“抗压能力”。

这两者听起来差不多，但它们之间可有千丝万缕的关系。

想象一下，交流电像个调皮的孩子，时不时就变个花样，让你捉摸不透。

而直流电则像个稳重的老干部，始终如一，毫不动摇。

所以说，交流耐压与直流耐压之间的换算就像是在玩心理游戏，让人又爱又恨。

在实际应用中，交流耐压通常比直流耐压要高，这是什么道理呢？因为交流电的电压是周期性变化的，有时候高，有时候低，而直流电始终保持一个固定的电压。

就像是你和朋友去玩过山车，朋友可是一会儿尖叫一会儿哈哈大笑，但你却稳稳地坐在那里，心如止水。

所以，为了保证设备在高电压下的安全，交流耐压就得往上调一调。

为了不让大家困惑，咱们通常会用一个换算系数来帮忙，简单明了，毫不费力。

在这个换算过程中，很多人可能会一头雾水，以为这就是高深的电气工程，实际上可没那么复杂。

就像是做菜，放点盐，来点酱油，调料加得恰到好处，菜就香喷喷了。

大家只需要记住一个通用的换算公式，大约是交流耐压是直流耐压的1.5倍。

这听上去简单得不得了，真是一语道破天机。

比如，假设你有一台设备的直流耐压是1000伏特，那它的交流耐压大概就得1500伏特，没错，就是这么直观。

实际情况还得看具体设备和环境条件，不同场合下可能会有细微的变化，就像天气预报一样，偶尔会有误差。

但这个1.5倍的换算关系，简直是大家心中的“金钥匙”，一把锁打开了无数的门，让人恍若置身于电气的王国。

说到这里，有些小伙伴可能会问了，换算出来的数值真的是“万无一失”吗？其实也不能这么说，还是得根据实际情况来具体分析，有些地方还得考虑额外的安全系数。

这就引出了一个小故事。

曾经有个电气工程师，心里想着，按照这个换算关系搞定一切，结果在某个高湿环境下，设备却不幸短路，损失惨重。

这可真是个惨痛的教训啊，让人不得不感慨，做事得谨慎，不能只靠一个公式就行了。

直流耐压试验和交流耐压试验的各自作用和区别1.直流耐压试验：直流耐压试验又称为直流击穿试验，是指在设备或元件的两个不同极性之间施加一定电压，以测试设备或元件的绝缘强度。

直流耐压试验的作用是检测设备或元件是否符合设计要求，保证其使用过程中不会发生漏电或击穿等故障。

直流耐压试验是用于对绝缘强度进行评定的一种有效手段。

-检测电器设备的绝缘表面、绝缘材料以及其绕组与外壳之间的绝缘强度，以确定其是否能够承受额定电压。

-检测电器设备在运行时可能出现的漏电故障。

-发现设备或元件中潜在的绝缘缺陷，以及预测其寿命。

-简单易行：直流耐压试验通常采用简单的电路，测试仪器操作简单易行。

-检测灵敏度高：直流耐压试验可以检测到微小的绝缘弱点和绝缘材料中的缺陷。

2.交流耐压试验：交流耐压试验也称为交流击穿试验，是指在设备或元件的两个不同极性之间施加一定频率和电压的交流电流，以测试设备或元件的绝缘强度。

交流耐压试验的作用是检测设备或元件是否能够在额定电压下长期运行而不发生绝缘击穿故障。

交流耐压试验是用于对电气设备进行耐压性能评定的一种重要手段。

交流耐压试验通常应用于以下情况：-检测设备或元件在额定电压下的耐压性能，以保证其不发生绝缘击穿故障。

-检测设备或元件在运行过程中可能发生的绝缘击穿故障，以确保其运行安全可靠。

-检测设备或元件的绝缘材料质量和制造工艺。

交流耐压试验的优点：-可以模拟设备或元件在运行时的实际工作环境，更贴近实际使用条件。

-可以检测设备或元件在交流电压下的绝缘性能，更有助于预测其在实际运行过程中的可靠性。

-耐压试验电压波形不同：直流耐压试验是施加直流电压，而交流耐压试验是施加交流电压。

-测试对象不同：直流耐压试验通常用于检测设备或元件的绝缘强度，而交流耐压试验则用于检测设备或元件在额定电压下的耐压性能。

-显示结果不同：直流耐压试验以击穿电压为评价指标，而交流耐压试验则以耐压电流为评价指标。

-频率不同：直流耐压试验的频率为0Hz，而交流耐压试验的频率一般为50Hz或60Hz。

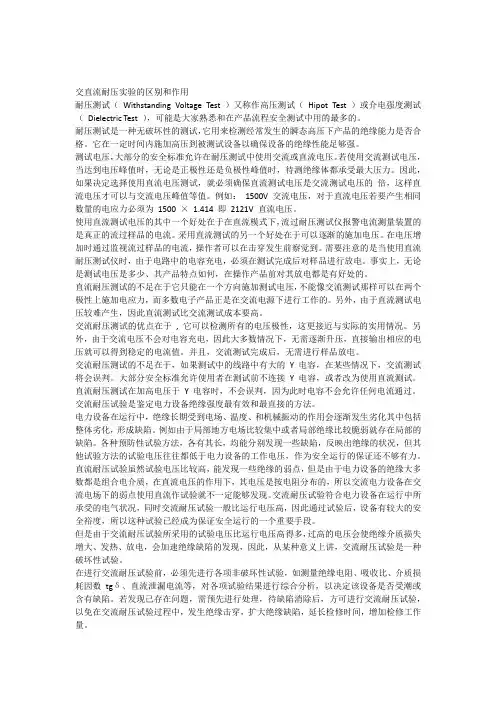

交直流耐压实验的区别和作用耐压测试（Withstanding Voltage Test ）又称作高压测试（Hipot Test ）或介电强度测试（Dielectric Test ），可能是大家熟悉和在产品流程安全测试中用的最多的。

耐压测试是一种无破坏性的测试，它用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。

它在一定时间内施加高压到被测试设备以确保设备的绝缘性能足够强。

测试电压，大部分的安全标准允许在耐压测试中使用交流或直流电压。

若使用交流测试电压，当达到电压峰值时，无论是正极性还是负极性峰值时，待测绝缘体都承受最大压力。

因此，如果决定选择使用直流电压测试，就必须确保直流测试电压是交流测试电压的倍，这样直流电压才可以与交流电压峰值等值。

例如：1500V 交流电压，对于直流电压若要产生相同数量的电应力必须为1500 × 1.414 即2121V 直流电压。

使用直流测试电压的其中一个好处在于在直流模式下，流过耐压测试仪报警电流测量装置的是真正的流过样品的电流。

采用直流测试的另一个好处在于可以逐渐的施加电压。

在电压增加时通过监视流过样品的电流，操作者可以在击穿发生前察觉到。

需要注意的是当使用直流耐压测试仪时，由于电路中的电容充电，必须在测试完成后对样品进行放电。

事实上，无论是测试电压是多少、其产品特点如何，在操作产品前对其放电都是有好处的。

直流耐压测试的不足在于它只能在一个方向施加测试电压，不能像交流测试那样可以在两个极性上施加电应力，而多数电子产品正是在交流电源下进行工作的。

另外，由于直流测试电压较难产生，因此直流测试比交流测试成本要高。

交流耐压测试的优点在于, 它可以检测所有的电压极性，这更接近与实际的实用情况。

另外，由于交流电压不会对电容充电，因此大多数情况下，无需逐渐升压，直接输出相应的电压就可以得到稳定的电流值。

并且，交流测试完成后，无需进行样品放电。

交流耐压测试的不足在于，如果测试中的线路中有大的Y 电容，在某些情况下，交流测试将会误判。

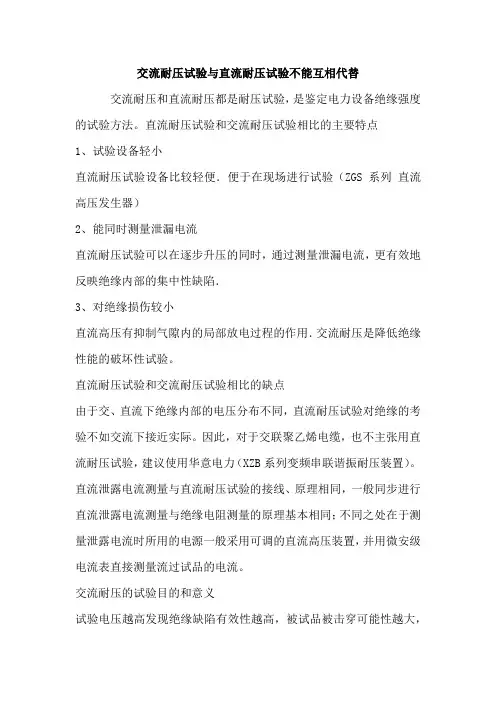

交流耐压试验与直流耐压试验不能互相代替交流耐压和直流耐压都是耐压试验，是鉴定电力设备绝缘强度的试验方法。

直流耐压试验和交流耐压试验相比的主要特点1、试验设备轻小直流耐压试验设备比较轻便．便于在现场进行试验（ZGS系列直流高压发生器）2、能同时测量泄漏电流直流耐压试验可以在逐步升压的同时，通过测量泄漏电流，更有效地反映绝缘内部的集中性缺陷．3、对绝缘损伤较小直流高压有抑制气隙内的局部放电过程的作用．交流耐压是降低绝缘性能的破坏性试验。

直流耐压试验和交流耐压试验相比的缺点由于交、直流下绝缘内部的电压分布不同，直流耐压试验对绝缘的考验不如交流下接近实际。

因此，对于交联聚乙烯电缆，也不主张用直流耐压试验，建议使用华意电力（XZB系列变频串联谐振耐压装置）。

直流泄露电流测量与直流耐压试验的接线、原理相同，一般同步进行直流泄露电流测量与绝缘电阻测量的原理基本相同；不同之处在于测量泄露电流时所用的电源一般采用可调的直流高压装置，并用微安级电流表直接测量流过试品的电流。

交流耐压的试验目的和意义试验电压越高发现绝缘缺陷有效性越高，被试品被击穿可能性越大，试验电压越高发现绝缘缺陷有效性越低，被试品被击穿可能性越小。

规程中根据各种设备的绝缘材料和可能遭受的过电压倍数，规定了相应的试验电压标准。

加压时间：规程中一般规定工频耐压时间为1分钟。

一方面市是为了便于观察被试品的情况，是有缺陷的绝缘来得及暴露（固体绝缘发生热击穿需要一定的时间）另一方面，有不致因时间过长贰引起不应有的绝缘伤害。

交流耐压试验一般有以下几种加压方式：工频耐压试验（45-65Hz）YDJ 系列油浸式试验变压器施加工频电压，检验被试品对工频电压升高的绝缘承受能力，鉴定被试品绝缘强度最有效和最直接的试验方法。

只能检查主绝缘（绕组对地、相间和不同电压等级绕组间的绝缘）；感应耐压试验（150Hz）SFQ系列三倍频发生器和HY系列多倍频感应耐压试验仪采用从二次加压而使一次得到高压的试验方法来检查被试品绝缘。

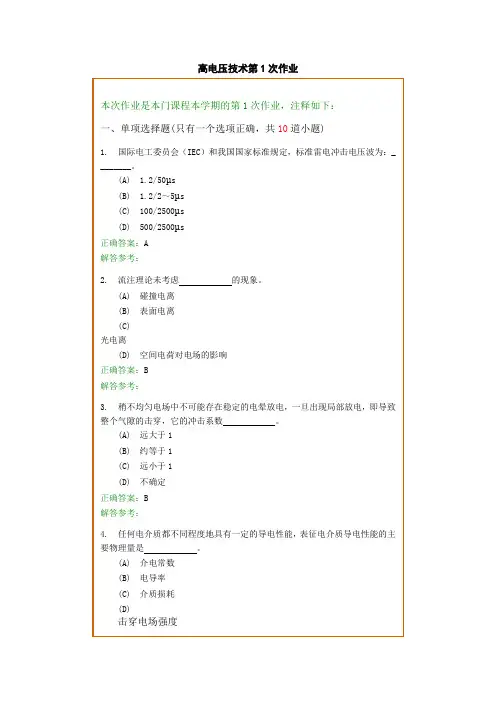

高电压技术第1次作业本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共10道小题)1. 国际电工委员会（IEC）和我国国家标准规定，标准雷电冲击电压波为：__ ______。

(A) 1.2/50μs(B) 1.2/2～5μs(C) 100/2500μs(D) 500/2500μs正确答案：A解答参考：2. 流注理论未考虑的现象。

(A) 碰撞电离(B) 表面电离(C)光电离(D) 空间电荷对电场的影响正确答案：B解答参考：3. 稍不均匀电场中不可能存在稳定的电晕放电，一旦出现局部放电，即导致整个气隙的击穿，它的冲击系数。

(A) 远大于1(B) 约等于1(C) 远小于1(D) 不确定正确答案：B解答参考：4. 任何电介质都不同程度地具有一定的导电性能，表征电介质导电性能的主要物理量是。

(A) 介电常数(B) 电导率(C) 介质损耗(D)击穿电场强度正确答案：B解答参考：5. 局部放电的监测方法中，不属于非电监测方法的是。

(A) 噪声检测法(B) 介质损耗法(C) 光检测法(D) 化学分析法正确答案：B解答参考：6. 随着输电线路长度的增加线路的波阻抗将。

(A) 不变(B) 增大(C) 减小(D) 可能增大也可能减小正确答案：A解答参考：7.波在线路上传播，当末端短路（接地）时，以下关于反射描述正确的是。

(A) 电流为0，电压增大一倍(B) 电压为0，电流增大一倍(C) 电流不变，电压增大一倍(D) 电压不变，电流增大一倍正确答案：B解答参考：8. 220kV输电线路应有的耐雷水平是_________。

(A) 20～30kA(B) 30～60kA(C) 40～75kA(D) 75～110kA正确答案：D解答参考：9. 以下属于操作过电压的是_________。

(A) 工频电压升高(B) 断续电弧接地过电压(C) 变电所侵入波过电压(D) 铁磁谐振过电压正确答案：B解答参考：10. 空载线路合闸的时候，可能产生的最大过电压为_________。

/101/电缆为做直流耐压？交流耐压？哪个好关键词：交流耐压直流耐压在讨论这个问题之前我们先来了解什么是直流电和交流电，各部分电压或者电流大小和方向都不随时间的变化的量，称为直流，用DC来表示，方向随时间作周期性变化量的为交流电，用AC来表示！总体来说，直流电和交流电的特征不一样就决定了他们应用的场合不一样，那我们继续说直流耐压和交流耐压，首先，无论是采用直流耐压还是交流耐压他们在电力预防性试验项目都是用于检查电力电缆的绝缘性能。

直流耐压：直流耐压的原理是通过高压电压与直流泄露电流的关系、曲线发现绝缘的局部缺陷，直流电压下绝缘不会产生介质损失，所以，泄露电流小，所需的容量也很小。

交流耐压：交流耐压和直流耐压不一样，交流耐压是在被试对象上施加2倍及2.5倍以上的工频高压，可以有效发现局部游离性缺陷及绝缘老化等缺点,由于按照电容分压，所以容量的要求比较大。

电缆为做直流耐压？交流耐压？看看专家怎么说/101/目前在国际和国内已经有越来越多的XLPE交联聚乙烯绝缘的电力电缆替代原有的充油油纸的电力电缆，但在交联电缆投运前的试验手段由于被试容量大和试验设备的原因，仍然沿用直流耐压的试验方法，近年来国际、国内的很多研究机构的研究成果表明，直流试验对XLPE交联聚乙烯电缆有不同程度的损伤，有的研究观点认为，XLPE 结构具有存储积累单极性残余电荷的能力，当在给试验对象施直流试验之后，如果不能有效的释放到残余电荷，投运后直流残余电荷与加上交流电压峰值将可能使电缆发生击穿，国内一下研究机构认为，交流聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍，交联聚乙烯电缆即使通过了直流耐压不发生击穿的现象，也会引起绝缘不同程度严重受损，其实，由于施加的直流电场强度分布与交流电场强度分布不同，直流也不能真实模拟运行状态下的电缆过电压，并有效的发现电缆及电缆接头本身和施工工艺的缺陷。

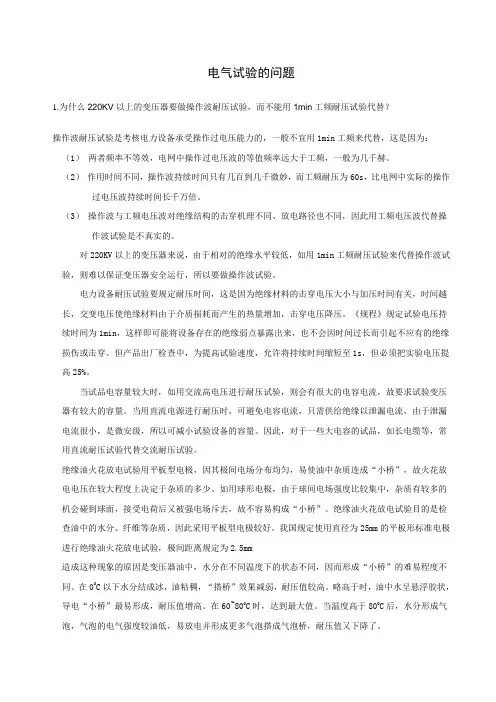

电气试验的问题1.为什么220KV以上的变压器要做操作波耐压试验，而不能用1min工频耐压试验代替？操作波耐压试验是考核电力设备承受操作过电压能力的，一般不宜用1min工频来代替，这是因为：（1）两者频率不等效，电网中操作过电压波的等值频率远大于工频，一般为几千赫。

（2）作用时间不同，操作波持续时间只有几百到几千微妙，而工频耐压为60s，比电网中实际的操作过电压波持续时间长千万倍。

（3）操作波与工频电压波对绝缘结构的击穿机理不同、放电路径也不同，因此用工频电压波代替操作波试验是不真实的。

对220KV以上的变压器来说，由于相对的绝缘水平较低，如用1min工频耐压试验来代替操作波试验，则难以保证变压器安全运行，所以要做操作波试验。

电力设备耐压试验要规定耐压时间，这是因为绝缘材料的击穿电压大小与加压时间有关，时间越长，交变电压使绝缘材料由于介质损耗而产生的热量增加，击穿电压降压。

《规程》规定试验电压持续时间为1min，这样即可能将设备存在的绝缘弱点暴露出来，也不会因时间过长而引起不应有的绝缘损伤或击穿。

但产品出厂检查中，为提高试验速度，允许将持续时间缩短至1s，但必须把实验电压提高25%。

当试品电容量较大时，如用交流高电压进行耐压试验，则会有很大的电容电流，故要求试验变压器有较大的容量。

当用直流电源进行耐压时，可避免电容电流，只需供给绝缘以泄漏电流，由于泄漏电流很小，是微安级，所以可减小试验设备的容量。

因此，对于一些大电容的试品，如长电缆等，常用直流耐压试验代替交流耐压试验。

绝缘油火花放电试验用平板型电极，因其极间电场分布均匀，易使油中杂质连成“小桥”，故火花放电电压在较大程度上决定于杂质的多少。

如用球形电极，由于球间电场强度比较集中，杂质有较多的机会碰到球面，接受电荷后又被强电场斥去，故不容易构成“小桥”。

绝缘油火花放电试验目的是检查油中的水分、纤维等杂质，因此采用平板型电极较好。

我国规定使用直径为25mm的平板形标准电极进行绝缘油火花放电试验，极间距离规定为2.5mm造成这种现象的原因是变压器油中，水分在不同温度下的状态不同，因而形成“小桥”的难易程度不同。

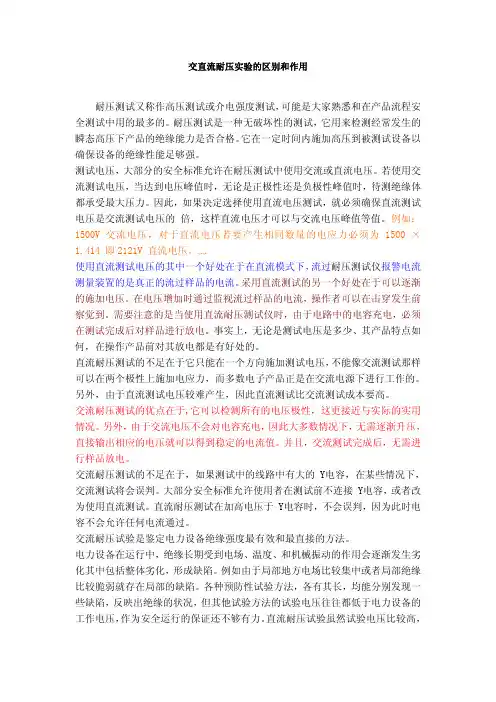

交直流耐压实验的区别和作用耐压测试又称作高压测试或介电强度测试，可能是大家熟悉和在产品流程安全测试中用的最多的。

耐压测试是一种无破坏性的测试，它用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。

它在一定时间内施加高压到被测试设备以确保设备的绝缘性能足够强。

测试电压，大部分的安全标准允许在耐压测试中使用交流或直流电压。

若使用交流测试电压，当达到电压峰值时，无论是正极性还是负极性峰值时，待测绝缘体都承受最大压力。

因此，如果决定选择使用直流电压测试，就必须确保直流测试电压是交流测试电压的 倍，这样直流电压才可以与交流电压峰值等值。

例如： 1500V交流电压，对于直流电压若要产生相同数量的电应力必须为 1500 × 1.414 即2121V 直流电压。

使用直流测试电压的其中一个好处在于在直流模式下，流过耐压测试仪报警电流测量装置的是真正的流过样品的电流。

采用直流测试的另一个好处在于可以逐渐的施加电压。

在电压增加时通过监视流过样品的电流，操作者可以在击穿发生前察觉到。

需要注意的是当使用直流耐压测试仪时，由于电路中的电容充电，必须在测试完成后对样品进行放电。

事实上，无论是测试电压是多少、其产品特点如何，在操作产品前对其放电都是有好处的。

直流耐压测试的不足在于它只能在一个方向施加测试电压，不能像交流测试那样可以在两个极性上施加电应力，而多数电子产品正是在交流电源下进行工作的。

另外，由于直流测试电压较难产生，因此直流测试比交流测试成本要高。

交流耐压测试的优点在于,它可以检测所有的电压极性，这更接近与实际的实用情况。

另外，由于交流电压不会对电容充电，因此大多数情况下，无需逐渐升压，直接输出相应的电压就可以得到稳定的电流值。

并且，交流测试完成后，无需进行样品放电。

交流耐压测试的不足在于，如果测试中的线路中有大的 Y电容，在某些情况下，交流测试将会误判。

大部分安全标准允许使用者在测试前不连接 Y电容，或者改为使用直流测试。

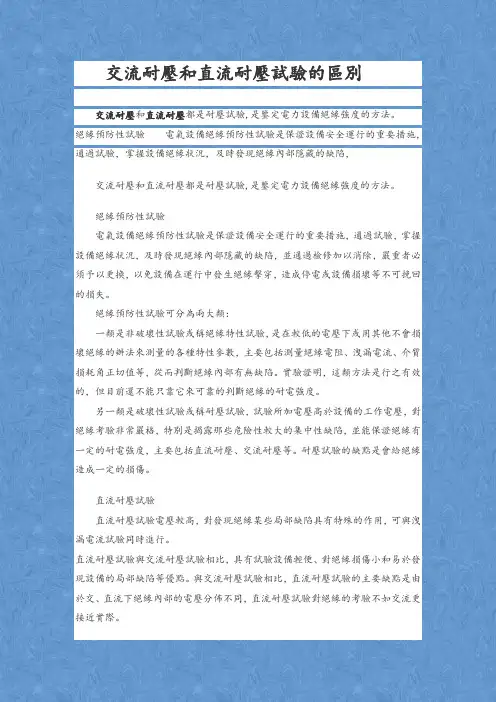

交流耐壓和直流耐壓試驗的區別交流耐壓和直流耐壓都是耐壓試驗,是鑒定電力設備絕緣強度的方法。

絕緣預防性試驗電氣設備絕緣預防性試驗是保證設備安全運行的重要措施，通過試驗，掌握設備絕緣狀況，及時發現絕緣內部隱藏的缺陷，交流耐壓和直流耐壓都是耐壓試驗,是鑒定電力設備絕緣強度的方法。

絕緣預防性試驗電氣設備絕緣預防性試驗是保證設備安全運行的重要措施，通過試驗，掌握設備絕緣狀況，及時發現絕緣內部隱藏的缺陷，並通過檢修加以消除，嚴重者必須予以更換，以免設備在運行中發生絕緣擊穿，造成停電或設備損壞等不可挽回的損失。

絕緣預防性試驗可分為兩大類：一類是非破壞性試驗或稱絕緣特性試驗，是在較低的電壓下或用其他不會損壞絕緣的辦法來測量的各種特性參數，主要包括測量絕緣電阻、洩漏電流、介質損耗角正切值等，從而判斷絕緣內部有無缺陷。

實驗證明，這類方法是行之有效的，但目前還不能只靠它來可靠的判斷絕緣的耐電強度。

另一類是破壞性試驗或稱耐壓試驗，試驗所加電壓高於設備的工作電壓，對絕緣考驗非常嚴格，特別是揭露那些危險性較大的集中性缺陷，並能保證絕緣有一定的耐電強度，主要包括直流耐壓、交流耐壓等。

耐壓試驗的缺點是會給絕緣造成一定的損傷。

直流耐壓試驗直流耐壓試驗電壓較高，對發現絕緣某些局部缺陷具有特殊的作用，可與洩漏電流試驗同時進行。

直流耐壓試驗與交流耐壓試驗相比，具有試驗設備輕便、對絕緣損傷小和易於發現設備的局部缺陷等優點。

與交流耐壓試驗相比，直流耐壓試驗的主要缺點是由於交、直流下絕緣內部的電壓分佈不同，直流耐壓試驗對絕緣的考驗不如交流更接近實際。

交流耐壓試驗交流耐壓試驗對絕緣的考驗非常嚴格,能有效地發現較危險的集中性缺陷。

它是鑒定電氣設備絕緣強度最直接的方法，對於判斷電氣設備能否投入運行具有決定性的意義,也是保證設備絕緣水準、避免發生絕緣事故的重要手段。

交流耐壓試驗有時可能使絕緣中的一些弱點更加發展，因此在試驗前必須對試品先進行絕緣電阻、吸收比、洩漏電流和介質損耗等專案的試驗，若試驗結果合格方能進行交流耐壓試驗。
