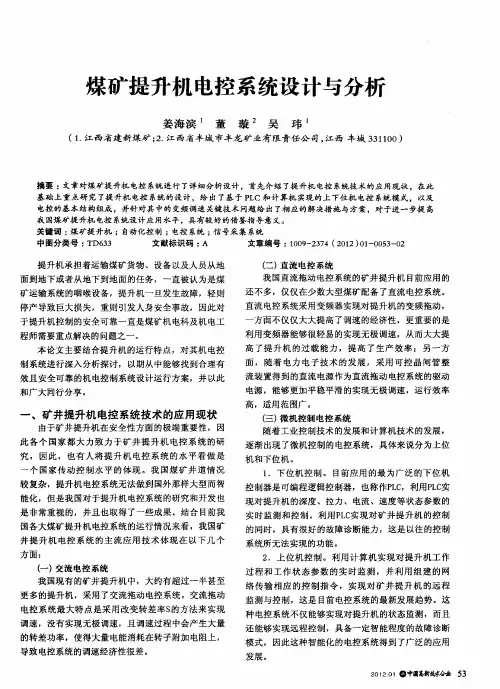

矿井提升机电控制系统设计

井下提升设备电气控制系统升级改造方案由于井下的环境条件恶劣并且属于易燃易爆的场所，所以经常会发生爆炸事故，危险性非常的大。

井下的负荷、电气设备及供电系统等都与地面有着较大的差异，所以对于电气控制系统的要求也非常高，在井下空气中含有瓦斯和煤炭灰尘，在其含量达到一定量的时候，遇到电气设备或者电缆电线就会产生电火花、电弧和局部高温时，就会造成爆炸，所以所使用的电气控制必须进行升级改造以适应井下作业。

标签：电气控制系统;升级改造;井下;方案电气控制系统的升级改造必须考虑到井下的环境，比如井下的空气、温度、湿度、岩石等，这些都可能是导致电力控制系统出现问题的原因，所以在升级设备电气控制系统升级改造的时候必须将这些因素考虑进去，而且必须做好电气控制系统的保护工作，避免在井下电气控制系统出现损坏而给工作人员带来危害。

1.井下电气控制系统损坏的原因首先第一个原因就是井下温度变化，在井下有些机电室的温度特别高，而由于井下电气设备的散热条件较差，导致电气设备在温度过高的情况下被损坏，不仅会使得井下工作受到影响，损坏造成的火星还会破坏别的电路，造成火灾或爆炸;其次，就是井下如果出现停电事故就会造成工作不能正常进行，停电如果超过一定的时间，还可能会发生采区或全井被淹没的重大事故，瓦斯也会逐渐的聚集，而一旦再次插电，就会立即发生爆炸，这与供电设备老化或者只有单一的供电设备有很大的关系。

还与湿井下的湿度相关，井下的空气一般都比较潮湿，湿度大约都在95%以上，这会造成机电室和一些小巷道出现滴水和淋水的问题，而使电气控制系统极易受潮。

除了上述的几点原因之外，电气设备系统损坏的原因与井下的岩石和煤层也有很大的关系，井下的岩石和煤层都存在着压力，所以经常会出现冒顶和片帮的事故。

使电气控制系统很容易被这些东西砸到或者是挤压造成损坏，使得电气控制系统不能正常工作。

温度、湿度、岩石等造成电气控制系统问题外，采掘工作面的电气设备移动频繁，且经常使用，电气设备的负荷变化较大，有时还会产生短时过截。

引言刮板输送机、提升机以及带式输送机等均为煤矿生产的关键运输设备，对于上述设备而言其电控系统的稳定性和安全性直接决定综采工作面的运输能力，继而影响整个煤矿的生产能力。

经实践应用及调研可知，提升机传统电控系统存在故障率高、线路老化严重、系统能耗较大、维护困难以及维护成本高等缺陷[1]，因此，为满足当前煤矿综采工作面高效开采现状，需从根本上提高提升机的运输能力和运输效率。

本文将从提升机电气控制系统着手将传统电控系统改进为直流调速系统。

1提升机电控系统的设计要求根据《煤炭安全规程》的相关要求，要求提升机电气控制系统对设备的速度控制曲线满足生产要求。

因此，对提升机电气控制系统提出如下要求：1）提升机能够根据其实时负载进行电动或者制动状态的控制，即其满足四象限运行的能力；2）要求提升机电气控制系统能够实现平滑调速，并根据运输对象的不同进行分等级运输，且要求其具有较高的提升能力；简单地说，对提升机传统电气控制系统的改造，主要目的是对提升机速度控制功能进行优化，对其自适应速度控制提出更高的要求，在保证其在实时载荷下正常工作的同时，达到降低能耗、平稳调速的目的，并且改造后提升机电气控制系统的维护成本可以降低。

在当前多种调速方式优劣势的综合比对下，本文拟采用直流调速系统对传统电控系统进行升级改造。

2提升机直流调速系统的设计基于直流调速系统实现提升机速度与电流的双闭环控制，以达到对提升速度控制的精确性和稳定性。

本文所采用直流调速系统的核心装置为全数字化直流调速装置，该装置可根据现场情况对提升参数进行设定；根据提升参数的采集完成对给定值和反馈的设定，其中可采用模拟量和数字量同时对输入量进行设置；具有较高的检测精度；基于全数字化直流调速装置在实现其与其他调速装置进行通信的要求外，还可与上位机和PLC 控制器等实现通信；基于全数字化直流调速装置可实现对提升机系统运行参数的状态显示、监控以及报警等功能[2]。

针对提升机直流调速系统的控制需求，本文所选择的全数字直流调速装置的具体系列为DCS 系列，且为实现其四象限调速控制功能，最终所选全数字直流调速装置的系列为DCS600。

第三章矿井提升设备选型设计第一节提升方式的确定及提升设备选型依据一、矿并提升设备的作用矿井提升设备是矿井重要的大型机电设备之一，它是联系矿井井下与地面时主要生产设备.矿井提升设备的任务是提升有益矿物（煤炭、矿石等）和矸石，升降人员和设备，下放材料等。

矿井提升设备的工作特点是在一定的距离内，以变速和匀速作往复直线运动,而且起动和停止频繁，因此它须具有良好的控制系统和完善的保护装置，以保证安全可靠地运转。

矿井提升设备的合理选型和正确的维护、管理和使用,对确保矿井提升设备的经济与安全运转具有重大的意义.二、矿井提升设备的组成部分矿井提升设备一般包活捉升机、电动机、提升钢丝绳、提升容器、天轮、井架、装卸载设备，以及电控设备与安全保护装置等.矿井提升机主要由缠绕机构(或主导轮)、减速器、联铀器、离合器、制动系统、深度指示器、液压站及操纵台等部分组成。

三、矿井提升系统根据提升方式的不同,矿井提升系统可分为以下几种:(1)竖并普通罐笼提升系统（2）竖井箕斗提升系统（3)斜井箕斗提升系统(4)斜井串车提升系统四、矿井提升设备的分类(一）按用途分类(1）主井提升设备，专供提升煤炭用的提升设备。

在特大、大和中型矿井，提升容器多采用箕斗，小型矿井多采用罐笼或矿车；（2）副井提升设备,专供提升歼石、升降人员、运送材料和设备的提升设备。

提升容器多为普通罐笼或翻转罐笼。

(二)按缠绳机构的型式分类（1）单绳缠绕式提升机，即等直径圆柱形卷筒提升机，多用于井深在350m以下的大、中、小型矿井提升，此外还有变直径圆柱圆锥形卷筒提升机；（2)多绳摩擦式提升机，适用于井筒较深、产量较大的矿井提升.（三）按井筒倾角分类（1）竖并提升设备；（2)斜井提升设备.(四）按提升容器分类（1)罐笼提升设备;（2）箕斗提升设备；（3）串车提升设备；斜井串车提升（5）吊桶提升设备。

（五)按拖动装置分类（1）交流感应电动机施动的提升设备；（2)直流电动机施动的提升设备;（3）液压传动的提升设备。

第一章概述第一节提升机电力拖动的特点及对拖动控制装置的要求矿井提升机（又称绞车、卷扬机）是矿井生产的关键设备。

提升机电控系统技术性能如何，将直接影响矿井生产的效率及安全。

欲掌握提升机电控系统的原理，首先要了解提升机对电控系统的要求，以及各种电气传动方案的特点。

矿井提升机为往复运动的生产机械，有正向和反向提升，又有正向和反向下放。

对于不同水平的提升，在每次提升循环中，容器的上升或下降的运动距离可能是相同的，也可能是不同的。

在每一提升周期都要经过从起动、加速、等速、减速、爬行到停车的运动过程，因此提升机对电控系统一般有下述一些要求。

1、要求满足四象限运行设提升机正向提升时，拖动电动机工作在第一象限。

而在减速下放时，如果是正力减速，拖动电动机也工作在第一象限，但如果为负力减速，则拖动电动机就工作在第二象限。

同样当提升机反向提升时，拖动电动机工作在第三象限。

而在减速下放时，如果是正力减速，拖动电动机也工作在第三象限，但如果为负力减速，则拖动电动机就工作在第四象限。

因此，提升机的运行必须能满足四象限运行的要求。

2、必须平滑调节速度且有精度较高的调节精度提升工艺要求电控系统须能满足运送物料(达到额定速度)、运送人员(可能要求低于额定速度)、运送炸药(2m／s)、检查运行(0.3～1.0m／s)和低速爬行(0.1～0.5m／s)等各种要求，所以要求提升机电控系统必须能平滑连续调节运行速度。

对于调速精度，为了在不同负载下的减速段的距离误差尽可能地小，要求提升机的静差率ｓ越小越好(一般在高速下ｓ＜１％)。

这样可以使爬行段距离尽可能设计得小，来减少低速爬行段的时间，从而缩短提升周期，获得较大的提升能力。

3、要求设置准确可靠的速度给定装置提升工艺要求电控系统的加减速度平稳。

根据安全规程，对矿井提升机的加、减速度都有一定的限制。

对竖井来说，提物时加减速度小于1.2m/s2；提人时加减速度小于0.7m/s2；对斜井，提人时加减速度小于0.5m/s2。

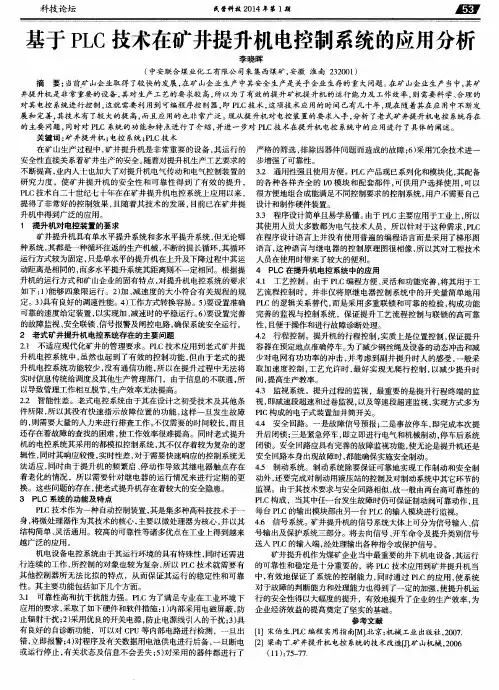

摘要矿井被称作地下矿井系统的咽喉,是井下与地面最重要的通道.矿井提升机承担着矿井与井下人员、矿料、设备等物资运输的重任,是整个矿井系统中的核心部分，矿井提升机的安全可靠运行至关重要。

所以设计一套安全可靠的矿井提升机控制系统具有极大的意义.PLC出现后以其显著优点迅速成为工业生产控制系统的主流发展方向，其可靠性高,抗干扰能力强；编程简单，使用方便；控制程序可变,具有很好的柔性功能完善;扩充方便，组合灵活,极大减少控制系统设计及施工工作量；体积小，重量轻；非常适用“机电一体化"设备。

基于PLC设计矿井提升机控制系统，极大满足对大型机械控制安全与可靠性的要求,且节能环保，便于操作与维护。

关键词：矿井提升机;PLC；控制系统.AbstractThe mine is called the throat of the underground mine, which is the most important channel of the underground mine。

The mine hoist bears the heavy responsibility of the mine and the underground personnel，the ore material，equipment and so on。

It is the core part of the entire mine system，and the safe and reliable operation of the mine hoist is very important。

Therefore, it is of great significance to design a safe and reliable control system of mine hoist。

PLC appears with its remarkable advantages quickly become industrial production control system of the mainstream of the development direction of, the high reliability, strong anti—interference ability; programming is simple, easy to use；variable control procedures，with perfect good flexible function；to facilitate the expansion，flexiblecombination，greatly reducing the control system design and construction work；has the advantages of small volume, light weight；very applicable electromechanical integration equipment。

大专毕业论文5000字机电专科毕业论文关于机电论文你了解多少?机电专科毕业论文怎么写?下面是小编整理的机电专科毕业论文，仅供参考。

机电专科毕业论文【1】矿井研究机电控系统设计方案1现场总线网络应用设计目前国内由于提升机的各组成设备及控制装置大多由不同厂家提供，提升机电控成套厂商生产的提升机电控系统主要实现对提升工艺进行控制和监视保护，而与之相关的定量装载控制(主井配套设备)、井底和井口操车控制(副井配套设备)、提升信号控制、液压制动控制、辅机控制等系统相对独立，只进行简单的闭锁控制和监视。

随着plc在上述各控制系统中的应用，特别是网络通信技术的发展，通过网络通信将上述控制系统连成一体，形成包括所有提升机组成设备控制子系统的提升机电控系统。

目前提升机电控系统中广泛使用西门子s7系列plc，具有profibus-dp外部现场总线接口，因此选用profibus-dp网络作为通信方式。

profibus是一种国际化的、开放的、不依赖于设备生产厂商的现场总线标准，适用于工厂自动化车间级监控和现场设备层数据通信与控制，能够实现现场级到车间级监控的分布式数字控制和现场通信网络。

系统采用3层体系结构，最低层为数据采集系统，从现场各类传感器设备中采集数据，执行控制指令;第2层为实时信息处理系统，对现场采集的数据进行分类显示，包括故障记录、实时显示、打印等;第3层将数据及其相关信息写入服务器和数据库服务器中，对数据进行统计、分析等处理，满足信息通过网络与第3层客户端相连的要求，客户计算机可通过浏览器直接使用和监测现场采集的数据。

图3基于现场总线的分布式提升机控制系统架构基于profibus现场总线的分布式提升机电控系统，可解决目前提升机电控系统中存在的分散控制导致集约控制能力差、信息传输受限、信息采集不完全且不能共享、系统可靠性低、维护量大等一系列问题，减少系统设备间大量的i/o和模拟量电气连接，在节约成本的同时降低系统故障率和维护费用，在拓展信息量的同时提高控制的有效性和稳定性。

本科毕业设计（论文）PLC在矿井提升机变频调速中的应用2011年6月本科毕业设计（论文）PLC在矿井提升机变频调速中的应用摘要摘要矿井提升机是矿山最重要的设备，肩负着矿石、物料、人员等的运输责任。

传统的矿井提升机控制系统主要采用继电器-接触器进行控制，这类提升机通常在电动机转子回路中串接附加电阻进行启动和调速。

这种控制系统存在可靠性差、操作复杂、故障率高、电能浪费大、效率低等缺点。

针对这种情况采用PLC与变频器相结合的控制方案对原有电控系统进行改造，提高整个电控系统安全可靠性、控制精度及调速性能。

因此，对矿井提升机控制系统进行研究具有现实意义，也是国内外相关行业专家学者的一个热门研究课题。

本文把可编程序控制器和变频器应用于提升机控制系统上，并在可行性方面进行了较深入的研究。

事实表明，采用该控制系统，使提升机工作可靠，使用方便，同时具有动态显示的功能，节能效果明显。

关键词：矿井提升机；变频调速；矢量控制；PLC；AbstractThe shaft hoist is the foremost equipment of mines，it is widely used to transport the materials，staff and equipment. The traditional shaft hoist control system is always controlled by the relay-contactor，and adopts the methods of connect series additional resistant in rotors winding loop to start and adjust speed. The system has many disadvantages such as bad reliability，complicated operation，high fault rate，large energy –wasting and low efficiency.According to this kind of condition, we adopt PLC and Transducer to reform for original control system, so as to raise the safety, reliability, speed regulation performance of the whole electric controlled system. So, carrying on the research on the shaft hoist control system has realistic meanings，and it is a subject for research by relevant experts and scholars，both at home and abroad.To these questions existing in the shaft hoist contro1 system，the paper applied PLC(Programmable Logic Controller)and frequency converter to the system, and carried on deeper research in feasibility. The fact indicates，adopting control system，the shaft hoist works reliably，easy to use，energy-saving well，and have dynamical shown function.Keywords：Shaft hoist；Frequency conversion；Vector control；PLC目录摘要 (I)Abstract ................................................................................................................ I I 第1章绪论.. (1)1.1课题概述 (1)1.2课题来源 (1)1.3国内外提升机研究状况 (2)1.4本文内容及研究意义 (5)1.4.1研究内容 (5)1.4.2研究意义 (6)第2章提升机的工况分析 (9)2.1提升系统简介 (9)2.2提升机电动机运行方式 (9)2.3提升机的速度图和力图 (10)2.3.1提升机的速度图 (10)2.3.2力图 (11)2.4矿井提升机对电气控制系统的要求 (12)本章小结 (15)第3章可编程控制器简介 (17)3.1PLC的基本特点 (17)3.2PLC的基本结构 (19)3.3PLC的工作原理 (20)3.4PLC的分类 (21)3.5PLC编程 (23)3.5.1PLC执行用户程序的过程 (23)3.5.2梯形图的表示 (24)3.5.3梯形图的编程规则 (25)本章小结 (25)第4章：矢量控制变频调速 (27)4.1变频调速的发展及在提升机系统中的应用 (27)4.2变频调速基本原理 (29)4.3变频调速控制方式分类 (32)4.4变频器按中间直流环节方式分类 (33)4.5变频调速技术的发展现状 (34)本章小结 (35)第5章总体设计方案 (37)5.1系统控制要求 (37)5.2选择机型 (37)5.3控制系统的I/0点 (38)5.4系统控制结构 (38)5.4.1系统主电路图 (38)5.4.2系统控制电路图 (39)5.4.3系统外围接线图 (39)5.5设计步骤 (39)5.6系统流程框图 (40)5.7硬件部分设计 (41)5.7.1输出规格 (41)5.7.2标度变换 (41)5.7.3变频器参数设置表 (41)5.8软件部分设计 (42)5.9实验及结果 (43)5.9.1实验过程 (43)5.9.2实验现象 (43)5.9.3实验结果 (44)本章小结 (44)结论 (45)参考文献 (47)致谢 (49)附录 (51)第1章绪论第1章绪论1.1 课题概述矿井提升机是机、电、液一体化的大型机械[1]，广泛用于煤炭、有色金属、黑色金属、非金属、化工等矿山的竖井、斜井，是生产运输的主要工具。

矿井提升机的综合自动化控制系统摘要：矿井提升机为矿山咽喉设备，除电力传动系统可靠运行外，需对提升机电气设备及机械设备的运行状态进行监视及控制，提高电控系统的可靠性、控制精度和性能。

完善的综合自动化系统对提升机安全运行有着重要的意义。

关键词：提升机；自动化；控制前言提升机电气设备和机械设备比较复杂，运行可靠性要求高，故障检测处理及保护电路比较复杂，随着电力科技技术的发展，提升机电气控制、保护措施自动化系统已发展到第三代多PLC和智能化仪表数字控制以及上位机监控、数据采集及远程故障诊断编程系统。

1提升机操作系统1.1 操作台操作台为分体式结构，由控制台，制动台，仪表指示台组成，中间设有司机座椅。

控制台和制动台上设置有各类操控手柄、开关和按钮等。

仪表台上设置有各类仪表及指示信号等。

司机可操作操作台上的开关及按钮来控制提升机运行，并通过指示灯和显示仪表以及工业控制计算机及时了解提升机的运行状态及运行参数。

1.2上位机监控系统主要实现人机界面及画面显示，人-机通信、监视、控制与操作，各个子系统画面显示。

主要监控功能为提升系统动静态画面生成；故障自检显示、报警；各类报表生成；提供首次报警记录等。

2提升机控制系统2.1主控PLC系统主控PLC是网络控制系统的主站，主要用来实现逻辑联锁控制和安全监视、保护。

完成除闭环控制外的整个提升机电控系统的信号处理，数据运算，通信控制，系统管理等。

2.2 监控PLC系统主要实现安全监视和保护。

主要保护和闭锁功能（1）立即施闸类故障保护：（2）终端施闸类故障保护：（3）电气制动类故障保护（4）系统闭锁功能（5）部分行程参数信号逻辑运算处理，自动产生速度给定信号。

（6）控制提升容器停车精度<1cm。

（7）将信号处理成位置和在线速度显示等2.3 UPS不间断后备电源UPS电源用于控制，监控，等设备的电源后备支持。

当发生电源故障时，给闭环控制，以及PLC的供电将继续维持直到提升机停止且制动闸已经合上。

１２３　科技创新导报　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｎｏｖａｔｉｏｎ　Ｈｅｒａｌｄ工　程　技　术２０１０ ＮＯ．２８Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｎｏｖａｔｉｏｎ　Ｈｅｒａｌｄ１　主井提升综合自动控制系统构成主井提升综合自动控制系统由全数字传动控制、调度控制中心、控制网络等构成。

全数字直流传动控制主要由晶闸管变流器、全数字调速控制器、以PLC 为核心的提升机主控设备、以PLC 为核心的行程速度控制和监视、安全监视及安全回路、制动控制设备、操作台等构成。

主要完成提升箕斗在井筒上下运行的实时控制。

其中,全数字控制器以2套DCS602控制器为核心构造,主要完成按行程曲线要求对直流电机进行调速控制为目的;主回路晶闸管变流器结构为串联12脉动式,以2套DCS600设备为核心构成,实现交流电至可变直流的变换,给直流电机供电;提升机主控部分主要完成工矿选择,提升机开停、提升联锁、应急控制等功能;提升机行程、速度控制和监视部分主要完成提升机位置检测、给定速度生成,S 型曲线及整个提升过程中形成监视、速度测量及显示。

以上功能的实现以2套S7-300PLC 为核心构成。

安全监视及安全回路以PLC 和继电器2种方式相结合,共同构成双线制的提升机安全保护结构。

在提升调度控制中心设置有上位机系统,用于实时显示提升机的各种运行状态,并对各种参数进行监视、故障报警、记录等,以确保系统的安全、可靠运行。

上位机系统可与更上一级计算机或矿级计算机网络通信,实现提升机控制系统的实时信息共享,并通过现场PROFIBUS 总线与下位PLC 装置通信,下发控制指令并监测及显示系统运行的实时数据。

提升机的运行状况及各种参数,可以送至矿总调以及相关部门,使联网的调度及有权限的计算机可以随时查看提升机的运行参数和状态。

如图1所示。

２　提升机控制系统的可靠性要求原则提升机控制系统的可靠性包括安全可靠性和工作可靠性,其安全可靠性是指产品或系统在规定的条件下和时间内,保证不发生影响某一后果的事故安全性能的概率,它和工作可靠性属2类不同内容的可靠性指标。

矿井提升机电控系统的发展张　娟(中国矿业大学信电学院,江苏徐州221008)[摘　要]根据矿井提升机电力拖动技术的发展过程,介绍和分析了绕线型异步电动机交流拖动、发电机-电动机直流拖动、晶闸管整流装置供电的直流拖动和交-交变频器供电的交流拖动等四种拖动方式。

[关键词]矿井提升机;交流拖动;直流拖动0　引言矿井提升机是矿山企业的关键机电设备,对矿井的生产及安全起着非常重要的作用。

由于提升机的生产工艺要求比较高,所以它的电气传动及控制一直是各国电气传动界的一个重要研究领域。

本文根据矿井提升机电力拖动技术发展的过程,对各种拖动方式进行介绍和分析。

1　交流绕线型异步电动机拖动[1]是矿井提升机电力拖动发展的第一阶段,大体在20世纪50年代至60年代初,采用的是“异步电机+转子串电阻加速+高压接触器换向+动力制动(或低频拖动减速)+继电器控制”方式。

由于鼠笼型异步电动机很难满足提升机起动和调速性能的要求,因此,在这一阶段,矿井提升机多采用绕线型异步电动机进行拖动。

绕线型异步电动机转子回路串电阻后能限制起动电流和提高起动转矩,并能在一定范围内调速。

具有结构简单,坚固耐用,建筑面积小,维护方便,价格低廉,安装调试方便等优点。

缺点是启动阶段电能损耗较大,当用于要求频繁启动或不同运行速度的多水平提升机时,问题就更为突出,但用于单水平深井提升时,提升效率与用发电机组供电的直流拖动系统相当。

此外,由于靠切除转子回路电阻进行调速,所以系统的调速性能不好,调速范围小且为有级调速。

如果选用了动力制动、低频制动、可调机械闸、负荷测量、计量装载等辅助装置后,运行性能将会大有改进。

目前,在我国中小型矿山或中等深度以下的矿井中,还有一定的市场。

受交流开关容量的限制,单台交流拖动的电动机容量一般不大于1000kW,当功率超过1000kW而又选用这种拖动方式时,可利用2台绕线型异步电动机组成双机拖动系统。

与单机拖动系统相比,双机拖动系统有以下几个特点:(1)如果生产条件允许,2台电动机可分期安装。

一、机电系统整体情况概述主、副井提升系统：主提升采用一对12t箕斗，JKMD-3.5X4(E)型多绳提升机，提升能力较大，电控系统选用直流电动机驱动方式。

副立井提升担负矿井的矸石提升、人员升降及材料设备运送等全部辅助提升运送任务。

副立井井深255m，装备1t矿车二层四车四绳非标宽罐笼和1t矿车二层二车四绳非标窄罐笼各一个，异侧进出车。

提升最重部件为液压支架。

副立井提升选用落地式多绳摩擦轮提升机。

矿井主提升系统为立井双钩箕斗摩擦式提升系统，担负煤炭提升任务，井筒净径5.0m,垂深283.8m,提升高度267.26m。

主立井井口装备1台JKMD-3.5×4（Ⅲ）E型提升机，最大静张力525kN，最大静张力差137kN。

最大提升速度7.33m/s，一次提升循环时间66.5s。

摩擦轮直径3500mm，导向轮直径3500mm。

摩擦轮围包角182.4°。

设有数字式深度指示器。

配有1台ZKTD250/60直流电动机拖动，功率1250kW，额定电压660V，40r/min。

4根提升钢丝绳型号为36.5NAT6 V×37＋NF，绳径36mm；2根尾绳型号为170×28ZAAP8×4×9。

绞车电控系统为KVN28A-12型直流调速装置，操车电控采用PLC控制系统。

制动系统为盘式制动器，含二级制动AC800M控制器。

提升容器为1对12t箕斗(实际容量12.5t)。

矿井辅助提升系统为立井双钩罐笼摩擦式提升系统，担负材料、设备和人员的升降任务，井筒净径7.0m，垂深312.73m,提升高度279.16m。

副井井口装备1台JKMD-3.5×4（Ⅲ）E型提升机，最大静张力525kN，最大静张力差137kN。

最大提升速度6.6m/s，一次提升循环时间75s。

摩擦轮直径3500mm，导向轮直径3500mm。

摩擦轮围包角183.29°。

设有数字式深度指示器。
