家庭电路安全用电原则电是我们日常生活中不可缺少的一种能源，但是如果不注意安全用电，也会给我们带来危险和损失。
因此，我们应该遵守以下几个原则，保证家庭电路的安全和稳定。
不超负荷用电。
家庭使用的用电设备总电流不能超过电度表和电源线的最大额定电流，否则会导致电线过热，引发火灾或烧坏电器。
我们应该合理分配用电器的数量和功率，避免同时使用多个大功率的用电器，如电热水器、电炉、电熨斗等。
安装保护器。
家庭用电一定要在自家电度表的出线侧安装一只漏电流过电压双功能保护器，以使在家电设备漏电、人身触电、供电电压太高或太低时自动跳闸切断电源，保护人身和设备的安全。
我们还应该定期检查保护器的工作情况，及时更换损坏的保护器。
用电设备外壳要可靠接零。
金属外壳的用电器，如电冰箱、电视机、洗衣机等，一定要接地或接零，以防止外壳带电，造成触电危险。
我们应该使用三孔插座，并确保插座的零线和地线正确连接。
如果没有三孔插座，可以使用专用的接地线，将用电器的外壳与地面连接。
不接触低压带电体，不靠近高压带电体。
低压带电体，如电源线、插座、开关、灯泡等，我们应该避免用湿手或湿物品触摸，以免发生触电事故。
高压带电体，如变压器、高压线等，我们应该保持一定的距离，不要靠近或攀爬，以免发生电击事故。
不弄湿用电器，不损坏绝缘层。
用电器在使用时，应该保持干燥，不要让水或其他液体进入内部，以免造成短路或漏电。
用电器的电源线、插头、插座等，应该保持完好，不要损坏绝缘层，以免造成触电或火灾。
如果发现用电器有损坏或故障，应该及时停止使用，并请专业人员进行修理，不要自己拆卸或修理。
家庭电路的安装一定要正确。
家庭电路的组成是：进户线→电能表→总开关→保险盒→用电器。
我们应该按照规范进行电路的安装，不要随意改动或增加电路。
电能表应该接在干路上，保险丝应该接在火线上，开关应该串联在用电器上。
我们还应该使用合格的电线、插座、开关等电气设备，不要使用劣质的或过期的电气设备。
最新家庭用电安全规范标准家庭用电安全是保障家庭成员生命财产安全的重要环节。
随着科技的发展和家庭电器的增多，家庭用电安全规范也在不断更新。
以下是最新家庭用电安全规范标准：一、电气线路规划- 家庭电路应合理布局，避免线路过长或交叉。
- 电线应使用符合国家标准的绝缘电线，避免使用老化或损坏的电线。
二、电器安装规范- 电器安装应由专业电工进行，确保安装牢固，连接正确。
- 插座和开关应安装在干燥、易操作的位置，避免安装在潮湿或易受水溅的地方。
三、漏电保护装置- 家庭电路应安装漏电保护器，确保在漏电时能及时切断电源。
- 漏电保护器应定期检查，确保其功能正常。
四、电器使用安全- 使用电器时，应遵循电器的使用说明，避免超负荷使用。
- 长时间不使用的电器应及时关闭电源，拔掉插头。
五、电气火灾预防- 定期检查电线和电器，发现异常应及时处理。
- 避免在电器附近堆放易燃物品，确保电器散热良好。
六、儿童用电安全- 儿童房间的电器和插座应安装防护装置，防止儿童触碰。
- 教育儿童不要随意触摸电器和插座，增强用电安全意识。
七、紧急情况处理- 家庭应配备灭火器等消防设备，了解基本的火灾逃生知识。
- 发现电器冒烟或起火，应立即切断电源，使用灭火器扑灭初期火灾。
八、定期检查与维护- 定期对家庭电路和电器进行检查和维护，确保其处于良好状态。
- 发现电路老化或电器损坏，应及时更换或维修。
九、智能电器安全- 使用智能电器时，应确保其软件更新，避免因软件漏洞导致的安全隐患。
- 智能电器的网络安全也应得到重视，防止黑客攻击。
十、教育与培训- 家庭成员应接受用电安全教育，了解基本的用电知识和安全操作。
- 定期组织家庭成员进行用电安全培训，提高安全意识。
通过遵循以上规范，可以有效降低家庭用电的安全隐患，保障家庭成员的生命财产安全。
同时，随着技术的发展和规范的更新，家庭用电安全规范也会不断完善，以适应新的用电环境和需求。
《家庭电路和安全用电》讲义一、家庭电路的组成家庭电路是我们日常生活中不可或缺的一部分，它为我们的各种电器设备提供了电力支持。
一般来说，家庭电路主要由以下几个部分组成：1、进户线进户线是连接户外供电线路和家庭内部电路的电线，通常包括两根线，一根是火线（相线），另一根是零线（中性线）。
火线和零线之间的电压为 220 伏，这是我们家庭中常用的电压等级。
2、电能表电能表安装在进户线之后，用于测量家庭消耗的电能。
电能表的读数会随着家庭用电量的增加而不断增长，供电部门根据电能表的读数来收取电费。
3、总开关总开关一般安装在电能表之后，用于控制整个家庭电路的通断。
当家庭电路出现故障或需要进行维修时，可以通过关闭总开关来切断电源，以确保安全。
4、保险装置保险装置通常包括保险丝和空气开关。
保险丝是一种熔点较低的金属丝，当电路中的电流过大时，保险丝会熔断，从而切断电路，起到保护作用。
空气开关则是一种通过电磁原理来实现断路保护的装置，当电路中的电流超过额定值时，空气开关会自动跳闸，切断电路。
5、插座和插头插座是用于连接电器设备的接口，常见的插座有两孔插座和三孔插座。
两孔插座适用于不需要接地的电器设备，如台灯、手机充电器等；三孔插座适用于需要接地的电器设备，如电冰箱、洗衣机、空调等。
插头则是电器设备与插座连接的部分，插头的规格和形状应与插座相匹配。
6、用电器家庭中的各种电器设备，如电灯、电视机、电冰箱、洗衣机、空调等，都是通过插座连接到家庭电路中的。
这些电器设备在工作时会消耗电能，从而实现各种功能。
二、家庭电路的连接方式家庭电路中的用电器通常采用并联的连接方式。
这是因为并联电路具有以下优点：1、各用电器之间互不影响。
当一个用电器出现故障或关闭时，其他用电器仍然可以正常工作。
2、并联电路中，各支路的电压都等于电源电压。
这样可以保证每个用电器都能在额定电压下工作，从而发挥其最佳性能。
在连接家庭电路时，需要注意以下几点：1、开关应连接在火线和用电器之间。

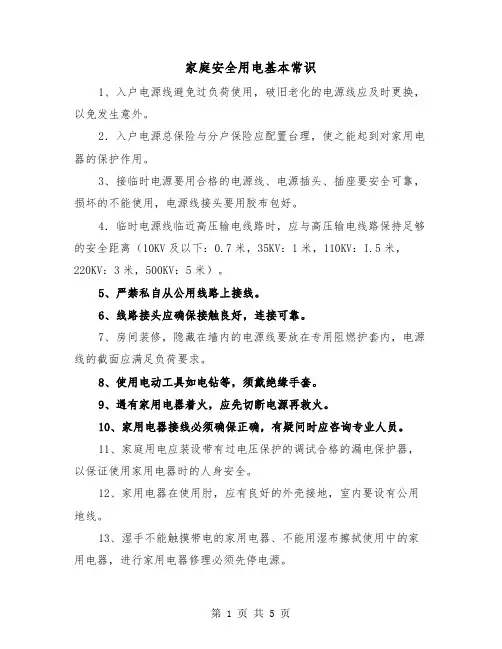

家庭安全用电基本常识1、入户电源线避免过负荷使用，破旧老化的电源线应及时更换，以免发生意外。
2．入户电源总保险与分户保险应配置台理，使之能起到对家用电器的保护作用。
3、接临时电源要用合格的电源线、电源插头、插座要安全可靠，损坏的不能使用，电源线接头要用胶布包好。
4．临时电源线临近高压输电线路时，应与高压输电线路保持足够的安全距离（10KV及以下：0.7米，35KV：1米，110KV：I.5米，220KV：3米，500KV：5米）。
5、严禁私自从公用线路上接线。
6、线路接头应确保接触良好，连接可靠。
7、房间装修，隐藏在墙内的电源线要放在专用阻燃护套内，电源线的截面应满足负荷要求。
8、使用电动工具如电钻等，须戴绝缘手套。
9、遇有家用电器着火，应先切断电源再救火。
10、家用电器接线必须确保正确，有疑问时应咨询专业人员。
11、家庭用电应装设带有过电压保护的调试合格的漏电保护器，以保证使用家用电器时的人身安全。
12、家用电器在使用肘，应有良好的外壳接地，室内要设有公用地线。
13、湿手不能触摸带电的家用电器、不能用湿布擦拭使用中的家用电器，进行家用电器修理必须先停电源。
14、家用电热设备，暖气设备一定要远离煤气罐。
发现煤气漏气时先开窗通风，千方不能拉合电源，及时请专业人员修理。
15、使用电熨斗、电烙铁等电热器件，必须远离易燃物品，用完后应切断电源，拔下插销以防意外。
16、发现家用电器损坏，应请专业人员修理，自己不要拆卸，防止发生电击伤人。
17、严禁在高低压电线下打井，竖电视天线和钓鱼。
18、发现电线断落，无论带电与否，都应视为带电，应与电线断落点保持足够的安全距离，并及时向有关部门报告。
19、发现有人触电，不能直接接触触电者，应用木棒或其它绝缘物将电源线挑开，使触电者脱离电源。
20、电源插头、插座应布置在幼儿接触不到的地方，并经常给家中的老人和孩子讲解家庭安全用电常识，增强老人和孩子的自我保护能力。
21、如发现绝缘的入户线与树木、建筑物直接接触，为防止入户线被磨破，应及时剪伐树木，或在入户线上加套绝缘套管。
三年（2022-2024）中考物理真题分项汇编（全国通用）专题18 家庭电路和用电安全1．【生活实践】（2024·湖北武汉·中考真题）如图所示是某同学家部分家庭电路的示意图。
电能表上标有“220V10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。
空气开关跳闸的原因可能是（）A．照明灯的开关接在了零线与灯泡之间B．用电器的总功率过大C．电热水壶的内部电路短路D．接入电热水壶的插座短路【答案】C【解析】A．照明灯的开关接在了零线与灯泡之间，不会造成电路电流过大，空气开关跳闸，故A不符合题意；B．电能表上标有“220V10（40）A”的字样，电路允许最大电功率P UI==220V40A=8800W最大最大正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，所以造成空气开关跳闸的原因不是用电器的总功率过大，故B不符合题意；C．电热水壶的内部电路短路时，闭合电热水壶上的开关，会造成电路电流过大，空气开关跳闸，故C符合题意；D．若接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路电流就会过大，造成空气开关跳闸，故D不符合题意。
故选C。
2．【安全教育】（2024·黑龙江牡丹江·中考真题）下列做法符合安全用电原则的是（）A．双手分别接触到火线和零线B．接触破损用电器中的火线C．小孩玩耍时将手指塞进插座D．使用试电笔时，用指尖抵住上端的金属帽【答案】D【解析】A．双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220V，加在人体的电压是220V，超过人体的安全电压，会对人体造成危害，不符合安全用电原则，故A不符合题意；B．接触破损用电器中的火线，会发生触电危险，对人体造成危害，不符合安全用电原则，故B不符合题意；C．小孩玩耍时将手指塞进插座容易发生触电事故，不符合安全用电原则，故C不符合题意；D．使用测电笔辨别火线与零线时，一定要用要用指尖抵住上端的金属帽，符合安全用电原则，故D符合题意。
家庭电路安全用电家庭电路与安全用电知识梳理（一）、家庭电路：1、家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用：⑴低压供电线：①给用户提供家庭电压的线路，分为火线和零线。
火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V用途：用来辨别火线和零线②测电笔：种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。
⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。
②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③铭牌：所标的电压U是：额定电压所标的电流I是：允许通过的最大电流UI 是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏⑶闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。
②安装：家庭电路的干路上，空气开关的静触点接电源线⑷保险盒：材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③电路符号：④连接：与所保护的电路串联，且一般只接在火线上⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥规格：越粗额定电流越大。
注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
应用举例：☆某家庭需要使用10A保险丝，可只有5A 和15A 保险丝。
如何分别来代替使用：①可用两根5A保险丝并起来代用；②可将15A保险丝用刀轻切一小口使剩余部分截面积和10A保险丝截面积相同。
⑸插座：①②种类：固定插座、可移动插座3二孔插座、三孔插座③安装：并联在家庭电路中，具体接线情况：1接火线 2接零线 3接地线 4接用电器的金属外壳 5接用电部分的线路把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
⑹用电器（电灯）、开关：①白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空。
大功率的灯泡灯丝粗而短，里面抽成真空后，还要充入氮气、氩气等惰性气体，，目的是平衡大气压对玻璃壳的压力。
灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。
②灯泡的种类：螺丝口卡口。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电③开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。
④根据安全用电原则连接电路，每个开关都可以单独控制灯（二）、家庭电路电流过大的原因：1、原因：发生短路、用电器总功率过大。
2、家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流过小的保险丝（三）、安全用电：1、触电事故：①定义：一定强度的电流通过人体所引起的伤害②危险性：与电流的大小、通电时间的长短等因素有关。
③安全电压：不高于36V，动力电路电压380V，家庭电路电压220V都超出了安全电压。
2、触电形式：(1) 家庭电路（低压触电）a.单线触电 b.双线触电家庭电路触电的事故：都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路。
要分清零线和地线，虽然地线和零线正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故。
（2）高压触电：a.高压电弧触电 b.跨步电压触电3、安全用电原则：不接触低压带电体不靠近高压带电体4、生活中安全用电常识①对于人体的安全电压是不高于36伏②不接触火线、金属外壳的用电电器要将金属外壳接地③高大建筑要安装避雷针，防止雷击④不靠近高压线路，防止发生高压电弧触电和跨步电压触电⑤有人一旦触电或家庭电路发生火灾都要立即切断电源，绝对不能用水来扑灭电器火灾。
考查重难点1．家庭电路由：进户线→电能表→总开关→保险盒→用电器。
2．两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。
如果测电笔中氖管发光，则所测的是火线，不发光的是零线。
3．所有家用电器和插座都是并联的。
而开关则要与它所控制的用电器串联。
4．熔丝：是用电阻率大，熔点低的铅锑合金制成。
它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。
5．引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大(过载)。
6．安全用电的原则是：①不接触低压带电体；②不靠近高压带电体。
7. 在安装电路时，要把电能表接在干路上，保险丝应接在火线上（一根已足够）；控制开关也要装在火线上，螺丝口灯座的螺旋套也要接在火线上。
8.家庭电路出现的故障多表现为用电器不工作和保险丝熔断。
检修时要先看保险丝是否熔断，再用测电笔测导线、用电器等是否带电。
因此，我们可用下面的思路解题：干路熔断：各条线路都有可能短路判保险丝熔断（由短路引起）支路：短路在此支路断所有用电器都不工作：干路开路保险丝未熔断（开路）部分用电器不工作：部分接口处开路测电笔亮：零线开方某个用电器不工作：支路开路法测电笔不亮：火线开路【典型例题】例1、下列说法正确的是（）A．电能表是用来测量电功率的，安装时要把它接在干路上B．保险丝是用电阻率大、熔点低的合金制成的C．使用测电笔时，为了安全，要用手接触笔尾金属体D．为了防止触电事故，应把家用电器的金属外壳用导线与大地连接起来例2、在不停电的情况下检修电路时如图所示的各种情况（其中A、B、C为人站在绝缘椅上，D为人站在地面上）中一定不会触电的有（）例3、“庆六•一文艺会演”时，中学物理组的老师给大家表演了一个“不怕电”的节目。
