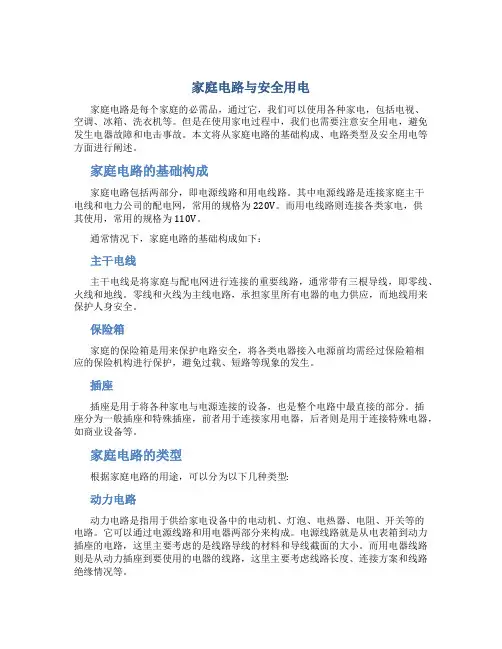

家庭电路和安全用电

家庭电路与安全用电家庭电路是每个家庭的必需品，通过它，我们可以使用各种家电，包括电视、空调、冰箱、洗衣机等。

但是在使用家电过程中，我们也需要注意安全用电，避免发生电器故障和电击事故。

本文将从家庭电路的基础构成、电路类型及安全用电等方面进行阐述。

家庭电路的基础构成家庭电路包括两部分，即电源线路和用电线路。

其中电源线路是连接家庭主干电线和电力公司的配电网，常用的规格为220V。

而用电线路则连接各类家电，供其使用，常用的规格为110V。

通常情况下，家庭电路的基础构成如下：主干电线主干电线是将家庭与配电网进行连接的重要线路，通常带有三根导线，即零线、火线和地线。

零线和火线为主线电路，承担家里所有电器的电力供应，而地线用来保护人身安全。

保险箱家庭的保险箱是用来保护电路安全，将各类电器接入电源前均需经过保险箱相应的保险机构进行保护，避免过载、短路等现象的发生。

插座插座是用于将各种家电与电源连接的设备，也是整个电路中最直接的部分。

插座分为一般插座和特殊插座，前者用于连接家用电器，后者则是用于连接特殊电器，如商业设备等。

家庭电路的类型根据家庭电路的用途，可以分为以下几种类型:动力电路动力电路是指用于供给家电设备中的电动机、灯泡、电热器、电阻、开关等的电路。

它可以通过电源线路和用电器两部分来构成。

电源线路就是从电表箱到动力插座的电路，这里主要考虑的是线路导线的材料和导线截面的大小。

而用电器线路则是从动力插座到要使用的电器的线路，这里主要考虑线路长度、连接方案和线路绝缘情况等。

照明电路照明电路是用于供应各类照明设备的电路。

照明灯具就是家庭照明电路中最常见的一种，它通过接线盒、开关、灯具等附件来实现。

在设计照明电路时，应该根据室内局部的特点、灯具的功率和数量等因素进行考虑。

通讯电路通讯电路是连通各种设备、传输信息的电路。

通常家庭的电话、电视、网络等都是通过通讯电路进行连接。

在设计通讯电路时，应当考虑安装位置、网络速率、使用场景等因素。

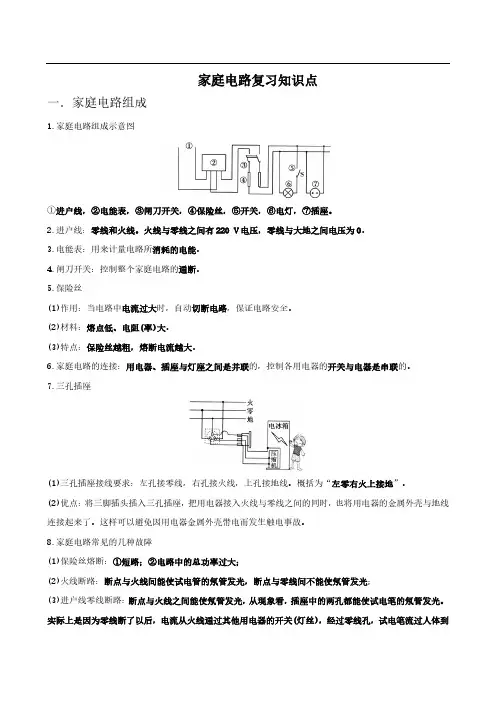

家庭电路复习知识点一．家庭电路组成1.家庭电路组成示意图①进户线，②电能表，③闸刀开关，④保险丝，⑤开关，⑥电灯，⑦插座。

2.进户线：零线和火线。

火线与零线之间有220 V电压，零线与大地之间电压为0。

3.电能表：用来计量电路所消耗的电能。

4.闸刀开关：控制整个家庭电路的通断。

5.保险丝(1)作用：当电路中电流过大时，自动切断电路，保证电路安全。

(2)材料：熔点低、电阻(率)大。

(3)特点：保险丝越粗，熔断电流越大。

6.家庭电路的连接：用电器、插座与灯座之间是并联的，控制各用电器的开关与电器是串联的。

7.三孔插座(1)三孔插座接线要求：左孔接零线，右孔接火线，上孔接地线。

概括为“左零右火上接地”。

(2)优点：将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。

这样可以避免因用电器金属外壳带电而发生触电事故。

8.家庭电路常见的几种故障(1)保险丝熔断：①短路；②电路中的总功率过大；(2)火线断路：断点与火线间能使试电管的氖管发光，断点与零线间不能使氖管发光；(3)进户线零线断路：断点与火线之间能使氖管发光，从现象看，插座中的两孔都能使试电笔的氖管发光。

实际上是因为零线断了以后，电流从火线通过其他用电器的开关(灯丝)，经过零线孔，试电笔流过人体到达大地；(4)干路保险丝换装为一盏白炽灯(U额＝220 V)，闭合某一支路开关，若灯正常发光可判定家庭电路短路；(5)灯长明：开关起不到控制作用，开关中的两根线接触在一起。

9.判定家庭电路故障的两种方法(1)靠开关的通断和灯的亮暗来确定故障的原因及位置。

如：在干路的保险丝处接一盏校验灯；(2)用试电笔判断电路故障，如使氖管发光的地方与火线连接完好，不能使氖管发光的地方说明此处与火线之间有开路或此处与零线连接完好。

10.注意：（1）现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝。

（2）不能用铜丝或铁丝替代保险丝。

《家庭电路和安全用电》教学设计一、教学目标1、知识与技能目标（1）了解家庭电路的组成部分及作用，知道火线和零线的区别。

（2）理解家庭电路中电流过大的原因，掌握保险丝的作用和选用原则。

（3）了解安全用电的常识，知道触电的类型及防范措施。

2、过程与方法目标（1）通过观察家庭电路的实物连接，培养学生的观察能力和分析能力。

（2）通过实验探究，培养学生的动手操作能力和创新思维能力。

3、情感态度与价值观目标（1）培养学生的安全意识和自我保护意识，养成良好的用电习惯。

（2）激发学生对物理知识的兴趣，增强学生将物理知识应用于生活实际的意识。

二、教学重难点1、教学重点（1）家庭电路的组成及各部分的作用。

（2）家庭电路中电流过大的原因及保险丝的作用。

（3）安全用电的常识和触电的防范措施。

2、教学难点（1）理解家庭电路中火线和零线的区别及测电笔的使用方法。

（2）理解保险丝的工作原理和选用原则。

三、教学方法讲授法、实验法、讨论法、直观演示法四、教学准备多媒体课件、家庭电路演示板、测电笔、保险丝、灯泡、插座、电线等。

五、教学过程（一）导入新课通过播放一段因家庭用电不当而引发火灾的视频，引起学生对家庭电路安全问题的关注，从而导入新课。

（二）新课讲授1、家庭电路的组成（1）展示家庭电路的实物图或示意图，结合图片向学生介绍家庭电路的组成部分，包括进户线、电能表、总开关、保险装置、插座、用电器等。

（2）详细讲解各组成部分的作用。

进户线：提供电源；电能表：测量用户消耗的电能；总开关：控制整个家庭电路的通断；保险装置：当电路中电流过大时，自动切断电路，保护电路安全；插座：为可移动用电器提供电源；用电器：消耗电能，实现各种功能。

2、火线和零线（1）介绍火线和零线的概念，火线与电源正极相连，零线与电源负极相连。

（2）通过实验演示，让学生观察测电笔在接触火线和零线时氖管的发光情况，从而掌握测电笔的使用方法和判断火线、零线的技巧。

3、家庭电路中电流过大的原因（1）短路：结合电路图，讲解短路的概念，即火线和零线直接连通。

（四）注意事项：1、用测电笔分清火线、零线和地线：低压供电线路由两根电线火线和零线与家庭电路相连。

火线和零线之间有220V电压，火线与大地之间也有220V电压。

在三孔插座中有一根线将家用电器外壳和大地相连，这根线称为地线，虽然地线和零线在正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故。

2、安装简单的家庭电路时应注意：（1）开关必须一端接火线，另一端接电灯。

因为当开关切断电路时，电路各部分都脱离火线，这样人体不小心碰到这些部分，也不会触电，检修电路也比较安全。

（2）螺丝口灯泡的螺旋套必须接到零线上。

因为一般情况下，零线连着地，与大地间电压为零，所以在装卸灯泡时人们不慎摸到灯泡上的螺旋也不会发生触电事故。

（3）闸刀开关千万不能倒装，如果倒置安装，在需要切断电源时（如检修电路），可能因重力作用而自动合闸接通电路，这是很危险的。

3、. 家庭电路故障的判断：家庭电路故障常见在三种情况：一是短路，保险丝烧断；二是火线开路或灯丝断了，断点与火线之间能使测电笔氖管发光，断点与零线之间不能使测电笔氖管发光；三是进户零线断了。

●重、难点知识辨析一、用电能表测用电器的电功率电能表是测量电功的仪表，也可以利用它的参数来测量用电器的电功率。

在电能表的表盘上标明每千瓦时的转数，根据在一段时间内的转数，就可以求出用电器在这一时间段内做的电功，从而求出电功率。

具体做法：单独让待测用电器工作，从某一时刻开始计时，并数表盘转的转数，到某一时刻结束。

这种方法测量不精确，在测量大功率的用电器的大体功率时可用。

二、为什么金属外壳的用电器要接地？有金属外壳的用电器一般带三脚插头，对应插入三孔插座时，把用电器的金属外壳和大地连接起来，这是为什么呢？原来有金属外壳的用电器在内部由于火线绝缘皮的破损或失去绝缘性能，致使外壳与火线接通而带电，人触摸外壳就会触电。

当把外壳与大地连接起来，外壳带的电会通过地线流到大地，人触摸就没有危险。

家庭电路与安全用电基础知识在日常生活中，我们经常接触到电力设备和电器用品，而正确的家庭电路和安全用电知识是至关重要的。

了解电路的基础知识可以帮助我们更好地维护家庭电力设备，预防电路故障和用电事故的发生。

下面将介绍一些家庭电路和安全用电的基础知识。

家庭电路的基本组成家庭电路由电源、配电盘、导线和电器组成。

电源通常是通过连接到市电网的主电线提供的，而配电盘则是控制电路的中心。

导线负责将电能传送到各个用电设备上，而电器则是用电的终端设备。

安全用电的基本原则1.避免过载：每个电路都有其承载能力，不要连接过多的电器或设备到同一个电路上，以防过载导致电路故障或火灾。

2.保持插头整洁：使用电器时，保持插头干净整洁，避免插头生锈或产生杂物，以免影响电器的插拔和用电安全。

3.定期检查电路：定期检查家庭电路是否存在线路老化、绝缘损坏等情况，及时更换有问题的线路或设备，确保安全用电。

家庭电路的常见问题和解决方法1.电路跳闸：电路跳闸可能是由于过载或短路引起的。

遇到电路跳闸时，首先应断开电源，然后检查是哪个电器引起的问题，及时处理。

2.插座不工作：有时插座会因线路故障或插座本身问题而不工作。

如果遇到插座不工作的情况，可以先检查插座是否通电，若通电则可能是插头或电器的问题。

3.电线老化：长时间使用后，电线可能会出现老化现象，如绝缘破损。

遇到电线老化的情况，应立即更换电线，以免发生安全事故。

安全用电小贴士1.不用时拔掉插头：电器不使用时，应拔掉插头，以免产生静电或发生短路。

2.避免在潮湿环境使用电器：使用电器时，应避免在潮湿环境下操作，以免引起漏电或触电。

3.不随意拆卸电器：不懂电器原理或构造的人员不要擅自拆卸电器，以免造成意外伤害。

以上是关于家庭电路和安全用电的一些基础知识，希望能帮助大家更好地了解和保障家庭用电安全。

记得定期检查家庭电路，并养成良好的用电习惯，让家庭电路始终安全可靠地为我们服务。

家庭电路与安全用电教案第一章：家庭电路基础知识1.1 电路的概念介绍电路的定义和组成，包括电源、导线、开关、负载等。

解释电路的作用和重要性。

1.2 家庭电路的类型讲解直流电路和交流电路的区别。

介绍家庭电路中常用的是交流电路，并解释交流电的特点。

1.3 电压和电流的基础知识解释电压和电流的定义，并介绍它们的计量单位。

讲解电压和电流的关系，并介绍欧姆定律。

第二章：家庭电路的连接与控制2.1 家庭电路的连接方式介绍串联电路和并联电路的定义和特点。

讲解家庭电路中常见的连接方式，并解释其应用。

2.2 开关与控制介绍开关的种类和作用，包括单控开关和双控开关。

讲解如何正确安装和使用开关，并解释开关与电路的关系。

第三章：家庭电路的配电系统3.1 配电盘的功能和组成介绍配电盘的定义和作用，包括其组成部分如断路器、漏电保护器等。

解释配电盘在家庭电路中的重要性。

3.2 电能表的作用和安装讲解电能表的定义和作用，包括其计量原理和安装位置。

解释电能表在家庭电路中的重要性。

第四章：家庭电器与用电安全4.1 家庭电器的使用与维护介绍家庭电器的正确使用方法和注意事项。

讲解电器维护和保养的重要性，并解释如何进行基本的电器维修。

4.2 用电安全知识讲解家庭电路中常见的安全隐患和预防措施。

介绍如何进行家庭电路的检查和维护，以确保用电安全。

第五章：家庭电路的故障处理与应急措施5.1 家庭电路的故障类型介绍家庭电路中常见的故障类型，如短路、断路、漏电等。

解释故障的原因和危害。

5.2 故障处理与应急措施讲解如何进行家庭电路的故障处理，包括查找故障原因和修复方法。

介绍应急措施，如断电、使用应急开关等，以保障家庭电路的安全。

第六章：家庭电路的节能与环保6.1 节能的意义与方法讲解家庭电路节能的重要性，以及节能对环境保护的影响。

介绍节能的方法，如使用节能电器、合理规划用电时间等。

6.2 智能家居与节能讲解智能家居的概念和作用，以及其在节能方面的优势。

中考物理高频考点考前冲刺训练15家庭电路与与电安全常识【考法综述】1. 家庭电路的电路图：连接开关、插座、螺丝口灯泡、保险丝等；2. 家庭安全用电常识；3. 家庭电路故障判断。

【解法探讨】例1.（2016遂宁）关于家庭电路和安全用电，下列说法错误的是（ ）A．试电笔是用来辨别火线和零线的B．家庭电路中的各种电器都是并联的C．只有36V的电压对人体才是安全的D．使用有金属外壳的家用电器，其外壳必须接地线【答案】C【简析】试电笔可以用来辨别火线和零线，A正确。

家庭电路中的用电器需要各自独立工作，所以需要并联，B正确。

对人体安全的电压是不高于36V的电压，而不是只有36V的电压对人体才是安全的，C错。

有金属外壳的用电器，金属外壳需要接地，这样可以避免人体接触漏电的用电器时发生触电事故，D正确。

所以选C。

例2.（2017眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A． AC段某处断路B．BD段某处断路 C．电灯L断路D．电灯L短路【答案】B【简析】如果在如图的电路中的点处氖管不发光．若电路中只有一处故障，则是用电器与零线相连的部分出现断路故障。

这是因为这部分出现断路故障后灯不会亮，但是当试电笔与这部分接触后，ACD线路和用电器部分与人体、大地构成一个通路，使氖管发光。

出现插座的两个插孔都出现氖管发光，一般是零线断路故障。

例3.（2015遂宁）下图是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求。

（其中开关只控制电灯）【答案】【简析】家庭电路连接原则是：“左零右火上地，开关、保险连火线”。

即用电器或插座的左边接线柱与零线相连；右边接线柱与火线相连；上边与接电线相连。

开关、保险要接在火线上。

接螺口灯泡时，要将灯的顶部与火线相接，这样可以避免接触灯的螺纹部分触电。
