家庭电路和安全用电

家庭电路安全用电原则电是我们日常生活中不可缺少的一种能源，但是如果不注意安全用电，也会给我们带来危险和损失。

因此，我们应该遵守以下几个原则，保证家庭电路的安全和稳定。

不超负荷用电。

家庭使用的用电设备总电流不能超过电度表和电源线的最大额定电流，否则会导致电线过热，引发火灾或烧坏电器。

我们应该合理分配用电器的数量和功率，避免同时使用多个大功率的用电器，如电热水器、电炉、电熨斗等。

安装保护器。

家庭用电一定要在自家电度表的出线侧安装一只漏电流过电压双功能保护器，以使在家电设备漏电、人身触电、供电电压太高或太低时自动跳闸切断电源，保护人身和设备的安全。

我们还应该定期检查保护器的工作情况，及时更换损坏的保护器。

用电设备外壳要可靠接零。

金属外壳的用电器，如电冰箱、电视机、洗衣机等，一定要接地或接零，以防止外壳带电，造成触电危险。

我们应该使用三孔插座，并确保插座的零线和地线正确连接。

如果没有三孔插座，可以使用专用的接地线，将用电器的外壳与地面连接。

不接触低压带电体，不靠近高压带电体。

低压带电体，如电源线、插座、开关、灯泡等，我们应该避免用湿手或湿物品触摸，以免发生触电事故。

高压带电体，如变压器、高压线等，我们应该保持一定的距离，不要靠近或攀爬，以免发生电击事故。

不弄湿用电器，不损坏绝缘层。

用电器在使用时，应该保持干燥，不要让水或其他液体进入内部，以免造成短路或漏电。

用电器的电源线、插头、插座等，应该保持完好，不要损坏绝缘层，以免造成触电或火灾。

如果发现用电器有损坏或故障，应该及时停止使用，并请专业人员进行修理，不要自己拆卸或修理。

家庭电路的安装一定要正确。

家庭电路的组成是：进户线→电能表→总开关→保险盒→用电器。

我们应该按照规范进行电路的安装，不要随意改动或增加电路。

电能表应该接在干路上，保险丝应该接在火线上，开关应该串联在用电器上。

我们还应该使用合格的电线、插座、开关等电气设备，不要使用劣质的或过期的电气设备。

专题40 家庭电路与安全用电家庭电路是直接实用的电学部分，与生活联系十分紧密，学好家庭电路对生活实际操作很有帮助，同时也是中考中常考的知识点。

中考中，分值在2 3分左右。

一、家庭电路组成：1、各元件的连接顺序：两根进户线、电能表、总开关、保险装置、插座、用电器、导线等2、电路连接示意图及电路图：3、进户线：在进户的两条输电线中，带电的一条叫做端线，俗称火线，另一条不带电，叫做零线，它在入户前已经和大地相连，零线与火线之间的电压为220V。

火线和零线的辨别——试电笔（1）试电笔的结构：（2）试电笔工作原理——如果被测导线是火线，氖管就会发光；如果被测导线是零线，则氖管不会发光（3）试电笔使用方法——人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体，切不可用手接触金属笔尖，否则会有触电的危险。

4、电能表：安装在家庭电路的最前面，在总开关之前，测量家庭用电消耗的电能。

5、保险装置：安装在总开关后面，与电路中的火线串联。

（1）保险丝：考点透视迷津点拨与点对点讲练a.作用：当电路中电流过大时，保险丝由于温度升高而熔断，从而自动切断电路，起到保护家庭电路的作用；b.材料：保险丝是用铅锑合金制作的，具有电阻大、熔点低的特点，不能用铜丝、铁丝等导线代替保险丝。

（2）空气开关：新建楼房的供电线路用空气开关代替保险丝。

当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。

在找出电流过大的原因并把问题解决之后，重新闭合空气开关就可以了。

6、插座：（1）作用：家庭电路预留的电源接口，插入插头用电器就可以工作。

（2）种类： a.两孔插座：左孔接零线，右孔接火线即“左零右火”；b.三孔插座：左孔接零线，右孔接火线，上孔接地线即“左零右火上接地”。

（3）连接方式：各插座之间是并联关系。

7、漏电保护器：安装在总开关上，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时“漏电保护器”会迅速切断电流，对人身起到保护作用。

家庭电路与安全用电家庭电路是每个家庭的必需品，通过它，我们可以使用各种家电，包括电视、空调、冰箱、洗衣机等。

但是在使用家电过程中，我们也需要注意安全用电，避免发生电器故障和电击事故。

本文将从家庭电路的基础构成、电路类型及安全用电等方面进行阐述。

家庭电路的基础构成家庭电路包括两部分，即电源线路和用电线路。

其中电源线路是连接家庭主干电线和电力公司的配电网，常用的规格为220V。

而用电线路则连接各类家电，供其使用，常用的规格为110V。

通常情况下，家庭电路的基础构成如下：主干电线主干电线是将家庭与配电网进行连接的重要线路，通常带有三根导线，即零线、火线和地线。

零线和火线为主线电路，承担家里所有电器的电力供应，而地线用来保护人身安全。

保险箱家庭的保险箱是用来保护电路安全，将各类电器接入电源前均需经过保险箱相应的保险机构进行保护，避免过载、短路等现象的发生。

插座插座是用于将各种家电与电源连接的设备，也是整个电路中最直接的部分。

插座分为一般插座和特殊插座，前者用于连接家用电器，后者则是用于连接特殊电器，如商业设备等。

家庭电路的类型根据家庭电路的用途，可以分为以下几种类型:动力电路动力电路是指用于供给家电设备中的电动机、灯泡、电热器、电阻、开关等的电路。

它可以通过电源线路和用电器两部分来构成。

电源线路就是从电表箱到动力插座的电路，这里主要考虑的是线路导线的材料和导线截面的大小。

而用电器线路则是从动力插座到要使用的电器的线路，这里主要考虑线路长度、连接方案和线路绝缘情况等。

照明电路照明电路是用于供应各类照明设备的电路。

照明灯具就是家庭照明电路中最常见的一种，它通过接线盒、开关、灯具等附件来实现。

在设计照明电路时，应该根据室内局部的特点、灯具的功率和数量等因素进行考虑。

通讯电路通讯电路是连通各种设备、传输信息的电路。

通常家庭的电话、电视、网络等都是通过通讯电路进行连接。

在设计通讯电路时，应当考虑安装位置、网络速率、使用场景等因素。

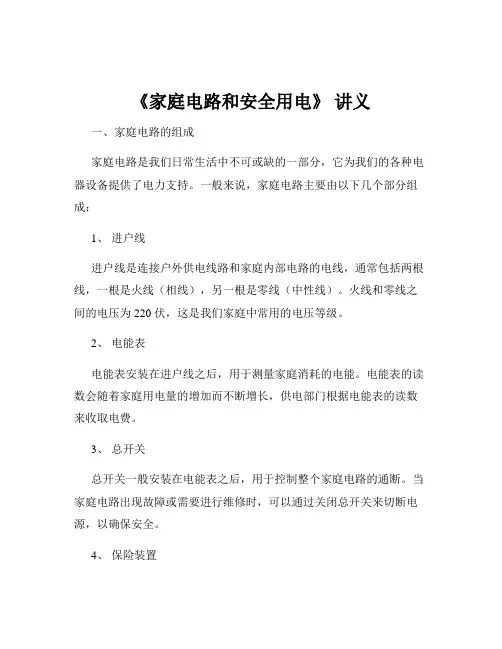

《家庭电路和安全用电》讲义一、家庭电路的组成家庭电路是我们日常生活中不可或缺的一部分，它为我们的各种电器设备提供了电力支持。

一般来说，家庭电路主要由以下几个部分组成：1、进户线进户线是连接户外供电线路和家庭内部电路的电线，通常包括两根线，一根是火线（相线），另一根是零线（中性线）。

火线和零线之间的电压为 220 伏，这是我们家庭中常用的电压等级。

2、电能表电能表安装在进户线之后，用于测量家庭消耗的电能。

电能表的读数会随着家庭用电量的增加而不断增长，供电部门根据电能表的读数来收取电费。

3、总开关总开关一般安装在电能表之后，用于控制整个家庭电路的通断。

当家庭电路出现故障或需要进行维修时，可以通过关闭总开关来切断电源，以确保安全。

4、保险装置保险装置通常包括保险丝和空气开关。

保险丝是一种熔点较低的金属丝，当电路中的电流过大时，保险丝会熔断，从而切断电路，起到保护作用。

空气开关则是一种通过电磁原理来实现断路保护的装置，当电路中的电流超过额定值时，空气开关会自动跳闸，切断电路。

5、插座和插头插座是用于连接电器设备的接口，常见的插座有两孔插座和三孔插座。

两孔插座适用于不需要接地的电器设备，如台灯、手机充电器等；三孔插座适用于需要接地的电器设备，如电冰箱、洗衣机、空调等。

插头则是电器设备与插座连接的部分，插头的规格和形状应与插座相匹配。

6、用电器家庭中的各种电器设备，如电灯、电视机、电冰箱、洗衣机、空调等，都是通过插座连接到家庭电路中的。

这些电器设备在工作时会消耗电能，从而实现各种功能。

二、家庭电路的连接方式家庭电路中的用电器通常采用并联的连接方式。

这是因为并联电路具有以下优点：1、各用电器之间互不影响。

当一个用电器出现故障或关闭时，其他用电器仍然可以正常工作。

2、并联电路中，各支路的电压都等于电源电压。

这样可以保证每个用电器都能在额定电压下工作，从而发挥其最佳性能。

在连接家庭电路时，需要注意以下几点：1、开关应连接在火线和用电器之间。

探究安全用电和家庭电路引言随着科技的不断发展，家庭电器成为人们生活中不可或缺的一部分。

然而，电力的使用也带来了一系列的安全隐患。

本文将探究安全用电和家庭电路的相关知识，旨在提供一些防范措施，以确保家庭用电的安全。

家庭电路的基本组成家庭电路主要由电源、配电箱、电线和插座组成。

•电源：通常是接入家庭电网的电力供应，可以是城市的电力网络，也可以是太阳能电池板等可再生能源。

•配电箱：安装在家中的主要控制中心，用于分配电力供应到各个电路。

•电线：用于传输电力的导线，通常分为相线（L）、零线（N）和地线（E）。

•插座：提供供电接口，将电器设备连接到电源。

安全用电的重要性安全用电意味着合理、正确地使用电力设备，以减少潜在的安全风险。

以下是安全用电的重要性：1.预防火灾：不正确使用电器设备或过载电路可能导致电路短路和过热，从而引发火灾。

2.避免触电事故：接触带电部分或不安全的电源接口可能导致触电事故，对人身安全造成严重威胁。

3.保护电器设备：正确使用电器设备和保护措施可以延长其使用寿命，避免不必要的损坏和维修成本。

4.节能环保：按照正确的方式使用电器设备，可以减少能源浪费，降低对环境产生的负面影响。

家庭电路安全措施以下是一些常见的家庭电路安全措施，供大家参考：1.定期检查：定期检查家庭电路的安全性是非常重要的。

确保配电箱正常工作，电线无磨损或破损，并检查插座是否稳固。

2.合理使用插座：不要将过多的电器设备插入同一个插座，以免引起过载。

插座最好不要安装在潮湿的地方，以避免触电事故。

3.使用合格的电器设备：购买有品牌认证和符合安全标准的电器设备，尽量避免购买不合格或二手的设备。

4.非专业人士不要私自操作配电箱：为了安全起见，不要私自拆卸或维修配电箱，应该请专业人士来处理。

常见的安全用电问题及解决方法在家庭电路使用过程中，可能会遇到一些常见的安全问题。

下面列举几个常见问题及解决方法：1.插座发热问题：如果插座发热，可能是由于接触不良、过载或电线老化等原因。

《家庭电路和安全用电》教学设计一、教学目标1、知识与技能目标（1）了解家庭电路的组成部分及作用，知道火线和零线的区别。

（2）理解家庭电路中电流过大的原因，掌握保险丝的作用和选用原则。

（3）了解安全用电的常识，知道触电的类型及防范措施。

2、过程与方法目标（1）通过观察家庭电路的实物连接，培养学生的观察能力和分析能力。

（2）通过实验探究，培养学生的动手操作能力和创新思维能力。

3、情感态度与价值观目标（1）培养学生的安全意识和自我保护意识，养成良好的用电习惯。

（2）激发学生对物理知识的兴趣，增强学生将物理知识应用于生活实际的意识。

二、教学重难点1、教学重点（1）家庭电路的组成及各部分的作用。

（2）家庭电路中电流过大的原因及保险丝的作用。

（3）安全用电的常识和触电的防范措施。

2、教学难点（1）理解家庭电路中火线和零线的区别及测电笔的使用方法。

（2）理解保险丝的工作原理和选用原则。

三、教学方法讲授法、实验法、讨论法、直观演示法四、教学准备多媒体课件、家庭电路演示板、测电笔、保险丝、灯泡、插座、电线等。

五、教学过程（一）导入新课通过播放一段因家庭用电不当而引发火灾的视频，引起学生对家庭电路安全问题的关注，从而导入新课。

（二）新课讲授1、家庭电路的组成（1）展示家庭电路的实物图或示意图，结合图片向学生介绍家庭电路的组成部分，包括进户线、电能表、总开关、保险装置、插座、用电器等。

（2）详细讲解各组成部分的作用。

进户线：提供电源；电能表：测量用户消耗的电能；总开关：控制整个家庭电路的通断；保险装置：当电路中电流过大时，自动切断电路，保护电路安全；插座：为可移动用电器提供电源；用电器：消耗电能，实现各种功能。

2、火线和零线（1）介绍火线和零线的概念，火线与电源正极相连，零线与电源负极相连。

（2）通过实验演示，让学生观察测电笔在接触火线和零线时氖管的发光情况，从而掌握测电笔的使用方法和判断火线、零线的技巧。

3、家庭电路中电流过大的原因（1）短路：结合电路图，讲解短路的概念，即火线和零线直接连通。

人教版2023初中物理九年级物理全册第十九章生活用电名师选题单选题1、关于家庭电路和安全用电，下列说法正确的是（）A．我国家庭电路的电压是380VB．用电器的开关要连接在零线和用电器之间C．更换灯泡无需断开电源开关D．家庭电路中各用电器是并联的答案：DA．我国家庭电路的电压是220V，故A错误；B．在家庭电路连接中，用电器的开关要连接在火线和用电器之间，故B错误；C．更换灯泡需先断开电源开关，防止在更换灯泡的过程中发生触电事故，故C错误；D．我国各家用电器的额定电压均为220V，且用电器使用之间互不影响，所以家庭电路中各用电器是并联的，故D正确。

故选D。

2、如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。

下列说法正确的是（）A．②处应接开关B．电能表应接在空气开关后C．若开关短路，空气开关会切断电路D．用试电笔接触a孔中的金属片，氖管会发光答案：DA．由三孔插座的接法，可得上面的线是火线，下面的线是零线，开关应与火线连接，故①处为开关，②处为电灯，故A错误；B．电能表是用来测量电路中用电器消耗电能的仪表，应接在空气开关之前，故B错误；C．空气开关切断电路有两种可能，要么电路中总功率过大，要么电路中有短路现象，若开关短路，电灯持续发光，空气开关不会切断电路，故C错误；D．用试电笔接触a孔中的金属片，火线，试电笔，人体与大地形成回路，氖管会发光，故D正确。

故选D。

3、电给我们的生活带来了极大便利，但错误用电也会带来很大危害。

关于安全用电，如图所示的做法中正确的是（）A．使用绝缘皮破损的电线B．在高压线下钓鱼C．多个大功率用电器使用同一插座D．发现有人触电立刻切断电源答案：DA．电线的绝缘皮破损老化后应当及时更换，否则容易发生触电事故或短路（即火线和零线直接接通），容易带来危害，不符合安全用电，故A错误；B．高压线下钓鱼，鱼线很容易接触到高压线，会发生触电事故，不符合安全用电，故B错误；C．家用电器是并联的，多个大功率用电器使用同一个插线板，使得线路中总电阻减小，电路中会出现过大电流，使保险盒自动切断电路，甚至引发事故，不符合安全用电，故C错误；D．发现有人触电后，不能直接用手把触电者拉离电源，因人是导体，可能使救助者间接发生触电事故，应先切断电源，符合安全用电，故D正确。

（四）注意事项：1、用测电笔分清火线、零线和地线：低压供电线路由两根电线火线和零线与家庭电路相连。

火线和零线之间有220V电压，火线与大地之间也有220V电压。

在三孔插座中有一根线将家用电器外壳和大地相连，这根线称为地线，虽然地线和零线在正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故。

2、安装简单的家庭电路时应注意：（1）开关必须一端接火线，另一端接电灯。

因为当开关切断电路时，电路各部分都脱离火线，这样人体不小心碰到这些部分，也不会触电，检修电路也比较安全。

（2）螺丝口灯泡的螺旋套必须接到零线上。

因为一般情况下，零线连着地，与大地间电压为零，所以在装卸灯泡时人们不慎摸到灯泡上的螺旋也不会发生触电事故。

（3）闸刀开关千万不能倒装，如果倒置安装，在需要切断电源时（如检修电路），可能因重力作用而自动合闸接通电路，这是很危险的。

3、. 家庭电路故障的判断：家庭电路故障常见在三种情况：一是短路，保险丝烧断；二是火线开路或灯丝断了，断点与火线之间能使测电笔氖管发光，断点与零线之间不能使测电笔氖管发光；三是进户零线断了。

●重、难点知识辨析一、用电能表测用电器的电功率电能表是测量电功的仪表，也可以利用它的参数来测量用电器的电功率。

在电能表的表盘上标明每千瓦时的转数，根据在一段时间内的转数，就可以求出用电器在这一时间段内做的电功，从而求出电功率。

具体做法：单独让待测用电器工作，从某一时刻开始计时，并数表盘转的转数，到某一时刻结束。

这种方法测量不精确，在测量大功率的用电器的大体功率时可用。

二、为什么金属外壳的用电器要接地？有金属外壳的用电器一般带三脚插头，对应插入三孔插座时，把用电器的金属外壳和大地连接起来，这是为什么呢？原来有金属外壳的用电器在内部由于火线绝缘皮的破损或失去绝缘性能，致使外壳与火线接通而带电，人触摸外壳就会触电。

当把外壳与大地连接起来，外壳带的电会通过地线流到大地，人触摸就没有危险。

家庭电路与安全用电基础知识在日常生活中，我们经常接触到电力设备和电器用品，而正确的家庭电路和安全用电知识是至关重要的。

了解电路的基础知识可以帮助我们更好地维护家庭电力设备，预防电路故障和用电事故的发生。

下面将介绍一些家庭电路和安全用电的基础知识。

家庭电路的基本组成家庭电路由电源、配电盘、导线和电器组成。

电源通常是通过连接到市电网的主电线提供的，而配电盘则是控制电路的中心。

导线负责将电能传送到各个用电设备上，而电器则是用电的终端设备。

安全用电的基本原则1.避免过载：每个电路都有其承载能力，不要连接过多的电器或设备到同一个电路上，以防过载导致电路故障或火灾。

2.保持插头整洁：使用电器时，保持插头干净整洁，避免插头生锈或产生杂物，以免影响电器的插拔和用电安全。

3.定期检查电路：定期检查家庭电路是否存在线路老化、绝缘损坏等情况，及时更换有问题的线路或设备，确保安全用电。

家庭电路的常见问题和解决方法1.电路跳闸：电路跳闸可能是由于过载或短路引起的。

遇到电路跳闸时，首先应断开电源，然后检查是哪个电器引起的问题，及时处理。

2.插座不工作：有时插座会因线路故障或插座本身问题而不工作。

如果遇到插座不工作的情况，可以先检查插座是否通电，若通电则可能是插头或电器的问题。

3.电线老化：长时间使用后，电线可能会出现老化现象，如绝缘破损。

遇到电线老化的情况，应立即更换电线，以免发生安全事故。

安全用电小贴士1.不用时拔掉插头：电器不使用时，应拔掉插头，以免产生静电或发生短路。

2.避免在潮湿环境使用电器：使用电器时，应避免在潮湿环境下操作，以免引起漏电或触电。

3.不随意拆卸电器：不懂电器原理或构造的人员不要擅自拆卸电器，以免造成意外伤害。

以上是关于家庭电路和安全用电的一些基础知识，希望能帮助大家更好地了解和保障家庭用电安全。

记得定期检查家庭电路，并养成良好的用电习惯，让家庭电路始终安全可靠地为我们服务。
