架空输电线路杆塔结构设计分析

架空输电线路铁塔结构及基础设计的要点摘要：在架空输电线路设计中，铁塔结构设计和基础设计均是十分重要的内容。

所以为了更好地促进其设计水平的提升，本文主要从架空输电线路铁塔结构和基础两个方面，就其设计要点进行了探讨。

关键词：架空输电线路；铁塔结构；基础；设计要点为了确保架空输电线路的质量得到有效的提升，我们必须紧密结合实际，切实加强架空输电线路铁塔结构和基础的设计，并掌握其设计要点，才能更好地促进整个设计工作的最优化。

以下笔者就此展开探究性的分析。

1.架空输电线路铁塔结构设计要点分析1.1设计思路在架空输电线路铁塔结构设计中，其主要包含了三个部分：①塔头；②塔身；③塔腿。

由于其不同的用途，所以其在分类时也有所不同。

因而我们必须紧密结合其结构类型，在结构设计中，确保国家的各项建设方针政策得到有效的落实，紧密结合区域特点，注重先进新材料和新工艺技术的应用。

常见的架空输电线路铁塔主要是采用角钢加固，利用C级螺栓原件连接而成的空间桁架结构系统。

其设计要点如下。

1.2具体的设计要点一是做好塔头杆系结点的设计。

这就需要切实注重架空输电线路铁塔内力的分析。

在对三铰拱开展内力分析时，主要是利用三铰塔头，并在其中间采取架设平连杆的方式。

二是在布置杆系时，主要是结合所在区域的地质地貌与水文气象等诸多因素，针对性的做好杆塔型号和工程导线型号的选择。

在实际选择时，应尽可能地选择具有较长使用年限的材料。

在具体的布置过程中，首先是在导线横档下做好平面斜材布置工作，常见的布置方式是采取交叉斜材的方式实施，为了尽可能地将纵向荷载问题减缓，主要是在导线横担的中部布置交叉斜材，并在这一部位节点上安装一根短角钢，并尽可能地在杆系布置过程中充分考虑纵向荷载带来的影响。

其次是在塔腿设计中加装平连杆，从而将力学模型变成超静定模型，在计算过程中，主要是将使用的平连杆按照杆件进行计算，就能有效的将其误差降到最低，避免引发荷载加大的情况。

三是在对塔身斜材进行布置时，应充分考虑到塔身自身的宽度，以及斜材等因素，并结合斜材给外荷载抵抗力矩来计算其长度带来的影响。

输电线路的杆塔设计与强度分析电力输送是现代社会不可或缺的基础设施之一，而输电线路的杆塔设计与强度分析则是电气工程中至关重要的一环。

在电力系统中，输电线路承担着将发电厂产生的电能从一地输送到另一地的重要任务。

而输电线路的杆塔作为电力传输的支撑结构，其设计和强度分析直接关系到输电线路的安全运行和可靠性。

首先，输电线路的杆塔设计需要考虑多个因素。

其中，最基本的是输电线路的电压等级和线路长度。

电压等级决定了输电线路的电流大小，而电流大小则直接影响了杆塔的尺寸和结构设计。

线路长度则决定了输电线路的杆塔数量和布置方式。

此外，地形地貌、气候条件、土壤性质等因素也需要被充分考虑。

例如，在山区地形中，杆塔的设计需要适应复杂的地势变化，以确保输电线路的稳定性和可靠性。

其次，输电线路的杆塔设计需要满足一定的强度要求。

输电线路在运行过程中会受到多种外力的作用，如风力、冰雪、地震等。

因此，杆塔的设计需要具备足够的强度来承受这些外力的影响。

强度分析是杆塔设计的重要环节之一，通过对杆塔结构的应力分析和变形分析，可以确定杆塔的合理尺寸和材料，以保证其在各种外力作用下的稳定性和安全性。

在强度分析中，杆塔的结构和材料的选择是关键。

通常，杆塔的结构可以分为桁架式、悬臂式和组合式等不同类型。

不同类型的杆塔适用于不同的场合，需要根据具体情况进行选择。

此外，杆塔的材料也需要具备足够的强度和耐腐蚀性能。

常见的杆塔材料包括钢材、混凝土和复合材料等，它们各自具有不同的特点和适用范围。

在强度分析中，需要考虑这些因素，以确定最佳的杆塔结构和材料。

除了设计和强度分析，杆塔的施工和维护也是电气工程中不可忽视的环节。

在杆塔的施工过程中，需要保证杆塔的准确安装和稳固固定，以免影响输电线路的正常运行。

而在杆塔的维护过程中，需要定期检查杆塔的结构和材料是否存在损伤或老化现象，及时采取修复措施，以确保输电线路的安全和可靠。

综上所述，输电线路的杆塔设计与强度分析是电气工程中不可或缺的重要环节。

电力科技架空输电线路铁塔结构设计要点分析张 琨（国核电力规划设计研究院重庆有限公司，重庆 401121）摘要：随着人们生活水平的不断提升，人们对经济与物质提出的要求也越来越高，对电力程度的依赖性也越来越大。

为了给人们提供安全稳定的输电线路，应当对电网结构进行完善，同时，需要科学设计架空输电线路铁塔设计，输电线路铁塔不仅是架空输电线路的重要组成部分，且在一定程度对导线、地线及附件起着支撑作用，其与我国的电力供应有着密切联系。

本文首先分析了介绍了输电线路铁塔，然后就输电线路铁塔的结构设计方法进行分析，最后探究了铁塔基础设计的优化策略。

关键词：架空输电线路；铁塔结构；设计要点在当前新时代背景下，人们对线路的安全运行提出了较高的要求，架空输电线路铁塔结构设计过程中，不仅能要考虑到其经济效益，还需要对铁塔的安全稳定性进行充分考虑。

在输电线路事故中，不合理的铁塔结构占据重要比例，因此，科学的设计架空输电线路铁塔结构工作具有重要意义[1]。

本文着重分析了架空输电线路铁塔结构设计要点，以此使输电线路铁塔结构的安全稳定得到提高。

1 输电线路铁塔结构设计简介所谓的输电线路铁塔就是电力铁塔，塔头、塔身塔腿是组成整个铁塔的主要部分，根据用途的不同输电线路铁塔的形状也有所差异，比如，耐张塔、直线塔、换位塔等，按照铁塔的形状一般分为五种类型，一是酒杯型，二是猫头型，三是上字型，四是干字型，五是桶型。

几片平面结构是构成输电线路铁塔塔架的主要部分，为了形成一个几何不变的塔架结构，需要组合各片平面桁架，还需要将横隔进行设置，设置的位置在各横截面的地方[2]。

2 输电线路铁塔结构设计要点在电力线路工程建设中，输电线路铁塔结构设计占据重要地位，在实际中，设计师应在相关的原理与方式基础上进行设计，将各种设计理念及思想充分发挥，以此使输电线路铁塔的安全性得到保障，以此更好的推动电力系统的良好发展。

面对不断变化和发展的经济，自然环境不断对输电线路铁塔的设计提出更高的要求，所以，科学的设计架空输电线路铁塔结构具有重要意义。

输电线路杆塔的结构优化与分析输电线路杆塔是电力系统中的重要设施，用于支撑输电线路，保障电能的传输和分配。

杆塔的结构优化和分析是提高输电线路安全性能和经济性的关键。

本文将从杆塔结构的优化设计、力学分析、材料选用等方面探讨输电线路杆塔的优化与分析。

一、杆塔结构的优化设计输电线路杆塔的结构优化设计是提高杆塔整体性能并减少杆塔重量的关键。

优化设计的主要目标是确保杆塔的稳定性和抗风性能，同时降低运载杆塔的重量，减少杆塔成本。

通过数值模拟和实验数据分析，确定合理的杆塔高度、截面尺寸和杆塔架设方式等因素，以最大限度地提高杆塔的整体性能。

二、杆塔力学分析杆塔的力学分析是评估杆塔结构强度和抗风能力的基础。

杆塔承受的主要力包括垂直荷载、水平荷载和风荷载等。

在进行力学分析时，需要考虑杆塔的材料特性、截面形状和外部荷载条件等因素。

通过有限元分析等方法，分析杆塔在不同荷载作用下的应力和变形情况，评估杆塔的结构安全性能。

三、杆塔材料选用杆塔的材料选用是保证杆塔结构强度和耐久性的重要环节。

常见的杆塔材料包括钢材、木材和混凝土等。

钢材具有高强度、耐腐蚀性好等优点，广泛应用于输电线路杆塔。

木材在一些特殊环境下也被使用，但其强度和稳定性相对较低。

混凝土杆塔在高压输电线路中较为常见，具有良好的耐久性和稳定性。

根据杆塔的具体使用环境和技术要求，选择合适的材料，确保杆塔的结构安全和寿命。

四、杆塔结构优化与环境保护杆塔结构优化还需要考虑对环境的保护。

传统的杆塔设计和建设方式常常对环境产生一定的影响，例如土地利用、生态破坏等。

在进行杆塔设计时，需要充分考虑生态保护和环境可持续性发展的要求，减少对生态环境的破坏。

同时，根据地理地形和气候特点，优化杆塔的布局和高度，减少对风能利用和风景的影响。

总之，输电线路杆塔的结构优化和分析是电力系统中重要的研究方向。

通过合理的结构设计、力学分析和材料选用，可以提高杆塔的安全性能和经济性，同时减少对环境的影响，实现电力系统的健康发展。

浅谈输电线路杆塔结构设计输电线路杆塔结构设计是电力工程中非常重要的一环，它承载着输电线路的重要负荷，直接关系到输电线路的安全稳定运行。

本文将从杆塔结构设计的需求、设计原则、设计方法等方面进行浅谈。

杆塔结构设计的需求。

输电线路杆塔结构设计需满足以下几个方面的需求：1. 承载能力：杆塔需能承受输电线路的重要荷载，如导线重量、风荷载、冰载等。

2. 稳定性：杆塔需具有足够的抗倾覆和抗滑动能力，以保证输电线路的稳定运行。

3. 经济性：杆塔需在满足承载能力和稳定性的前提下，尽可能减少材料和成本。

4. 施工性：杆塔需便于施工安装。

杆塔结构设计的原则。

1. 合理性原则：杆塔结构设计要符合力学原理，合理布置结构材料，确保承载能力和稳定性。

2. 安全性原则：杆塔结构设计要满足国家相关技术标准和规范，确保输电线路的安全运行。

3. 经济性原则：杆塔结构设计要在满足安全稳定的前提下，尽可能减少材料和成本。

4. 实用性原则：杆塔结构设计要考虑施工、运输、维护等因素，便于实际应用。

杆塔结构设计的方法。

1. 经验法：根据已有的经验和技术积累，确定杆塔结构类型和参数。

2. 仿真模拟法：利用计算机软件对杆塔结构进行力学分析和应力分析，评估其承载能力和稳定性。

3. 优化设计法：通过对不同结构方案进行比较和优化，选取最佳结构方案。

4. 正态分布法：根据输电线路的荷载特性和设计要求，采用正态分布法对杆塔结构进行设计。

输电线路杆塔结构设计是一个复杂而重要的任务，需要考虑承载能力、稳定性、经济性和施工性等多个方面的需求，遵循合理性、安全性、经济性和实用性的设计原则，采用经验法、仿真模拟法、优化设计法和正态分布法等设计方法，以确保输电线路的安全稳定运行。

输电线路杆塔结构设计与安全分析1. 引言输电线路是将电能从发电厂输送到用户的重要途径，其中杆塔是支撑输电线路的重要组成部分。

杆塔的结构设计和安全分析对于确保输电线路的可靠运行至关重要。

本文将探讨输电线路杆塔结构设计与安全分析的相关问题。

2. 输电线路杆塔结构设计2.1 杆塔的类型和功能杆塔的类型根据输电线路的特点和需求决定，主要有悬垂塔、耐张塔和角钢塔等。

不同类型的杆塔承受不同的应力和荷载，因此其结构设计需要根据实际情况合理选择。

悬垂塔用于支撑输电线路的过渡杆塔，主要作用是承受电线重量和保持电线在合适的高度。

耐张塔用于承受输电线路的张力，主要作用是保持电线的水平张力，并通过绝缘子串将电线与杆塔绝缘。

角钢塔用于支撑输电线路在角点和转角处，主要作用是承受电线的拉力和侧荷。

2.2 杆塔的结构设计要考虑的因素杆塔的结构设计要考虑多个因素，包括荷载、持久性、地基条件、风荷载、地震荷载和冰荷载等。

在设计过程中，需要通过强度计算、稳定计算和刚度计算等方法，确保杆塔能够承受各种荷载条件下的力学和结构要求。

3. 输电线路杆塔安全分析3.1 强度安全系数强度安全系数是评估杆塔结构安全性的重要指标。

强度安全系数是指杆塔承受外力作用下的最大应力与杆塔材料的屈服强度之比。

通常情况下，强度安全系数应满足设计规范的要求，以确保杆塔在设计寿命内不发生延性破坏。

3.2 稳定性分析稳定性分析是评估杆塔结构在外力作用下抵抗倾覆、屈曲和滑移等破坏形态的能力。

稳定性分析主要包括几何稳定性分析和结构稳定性分析。

几何稳定性分析主要考虑杆塔倾覆和滑移的问题，通过计算抵抗倾覆和滑移的稳定性安全系数来评估结构的稳定性。

结构稳定性分析主要考虑杆塔抵抗屈曲现象的能力，通过计算抵抗屈曲的稳定性安全系数来评估结构的稳定性。

3.3 风荷载分析输电线路杆塔在风力作用下会受到风荷载的影响，因此风荷载分析是杆塔结构安全分析的重要内容。

风荷载分析需要考虑杆塔的几何形状、表面粗糙度、地理位置以及风力特性等因素。

架空输电线路杆塔结构设计分析摘要：输电线路中的杆塔主要起到支撑架空输电线路与地线作用，通过它可以使输电线路与地面之间保持一定的距离，以免受到恶劣天气影响或人为外力破坏而出现供电故障，确保了输电线路的正常运行。

因为海拔高度会影响杆塔电气间隙，决定着杆塔结构耗钢量，所以在进行输电线路杆的结构设计时，要针对不同的地势环境制定不同的设计方案，这也是杆塔结构设计的技术要点。

关键词：架空；输电线路；杆塔结构；结构设计1输电线路杆塔建设发展的现状当前，架空输电线路杆塔无论是它的设计水平还是制造水平都较为低下，不能很好地适应当前社会发展的需要。

国内架空输电线路杆塔生产制造单位主要分为以下两种类型：①手工生产企业。

这一类企业主要是由民营、个体或乡镇企业所构成，他们无论是在生产能力方面还是加工能力方面都比较低下，有些放样、加工环节甚至是依靠手工操作来完成。

在这种情况下，不能很好的保障杆塔的质量和强度；②大型的国营生产企业。

这些企业一般都是由电力部门指定的生产厂家，他们的生产实力要较手工生产企强一些。

即使这样，也仅仅是达到80年代的生产技术水平而已。

因此，就现阶段而言，我们还是应从国外引进先进的生产技术和生产设备，这样可以快速提高我国的杆塔生产制造水平。

在杆塔的设计方面，生产单位与设计单位还处于独立的工作状态，没有形成一个相互联系的整体。

在这样的模式下，设计单位在完成了力学计算和结构选材之后，自身的工作任务就已经基本完成了，却没有很好的在计算方法与计算机放样软件之间建立紧密的联系。

而杆塔的生产加工环节则由生产企业来完成。

这种设计与生产相分离的方式，无论是对杆塔的设计质量还是生产水平都很不利，还使工作效率大幅降低。

2架空输电线路杆塔结构设计2.1动态规划杆塔设计在杆塔优化设计中，力求杆塔的重量轻、型式美、运输方便、加工简单。

动态规划设计是指在进行杆塔设计中，综合采取多种方法相互结合，以达到优化的目的。

在对杆塔进行制作之前，相关设计人员需要根据杆塔安装的现场实际情况、力学原理和相关的计算法则，缩小杆塔的迎风面积。

高压输 电线路 的基础 即杆塔 埋人地下 的 部分 ，其作用是保证杆塔在运行中不发生下沉 或受到外力 的作用时 ， 不发生倾倒或变形 。 基础 施工质量的好坏 ，对高压输 电线路的安全运行 关系极大。过去由于基础混凝土断裂 ，塔基下 沉、 滑波 、 础积水 、 基 冲刷 、 底拉 卡盘安装 不 当 等， 而造成 的倒杆塔事故屡见不鲜。目前 ， 我国 架空输 电线路塔基基础工程在设计方面存在的
关键 词 ： 路 ； ； 基 线 杆塔 塔
塔基工作状况的好坏 ， 直接影响到输 电线 路杆塔状态的完好以及线路状况的优劣 。随着 特高压输 电在我国不断发展 ，对线路 的要求越 来越高。 此外 ， 输电线路经过各种不同土质条件 下， 其杆塔基础需具有足够的强度和稳定性 ， 满 足各种电压等级不 同杆塔的载荷要求。 根据笔者多年实际工程经验， 就输电线路 杆塔塔基 的设计施 工 中的一些 问题 就行 了探
中， 基础抗腐蚀性 的问题不可忽视
２ 塔 基 的选 型
根据 塔 位不 同的 地 质 、地 形 及周 边 环 境 因地 制 锤 冲扩桩 法 等 。 宜选择基础型式 ， 充分利用每个 基础的优点， 达 ３ 强夯法适用于处 理碎石土 、 ． １ 砂土、 低饱 到 减 少 土石 方 ，将 工 程 对 环境 的影 响 减 小到 最 和度的粉土与粘性土 、 湿陷性黄土、 杂填土和素 小程度。 目前 ， 国内线路 工程基础常用的型式有 填土等塔基。对高饱和度的粉土与黏性土等塔 掏挖基础、 大开挖 基础 、 灌注桩基础。实际工程 基 ， 当采用在夯坑内回填块石、 碎石或其他粗颗 经验显示 ， 只要地质条件满足要求 ， 应该优先采 粒材料进行强夯置换时 。 应通过现场试验确定 用掏挖类基础 ， 当不能满足时采用大开挖基础 ， 其 适用 性 。 最后才考虑灌注桩基础。 ３ ． ２当建筑 物基础下 的持力层 比较 软弱 、 ２１掏挖类基础。掏挖式基础是近年来在 不能满足上部结构荷载对塔基的要求时 ， ． 常采 问 题有 【 Ｉ Ｉ ： 我国输 电线路 建设 中广 泛采用 的一种基础 型 用换填土垫层来处理软弱塔基。提高塔基承载 １１由于输电线路塔基 基础工程问题 的特 式 ， 有 充 分 利 用原 状 土 的承 载 力 、 少 开挖 量 力 ， ． 具 减 减少沉降量 ， 加速软弱土层的排水固结 ， 防 殊性 和复杂性 ， 目前《 而 送电线路基础设计技 术 等优 点 。 该 基础 的 形 状 大小 进 行 掏挖 ， 石方 止冻胀和消除膨胀土的胀缩。 按 土 规定 》 仍然采用 总安全系数法 ， 而不是分项 系数 开 工程量不大于混凝 土浇灌的土石方填筑工 ３３ ＿砂石桩法适用于挤 密松散砂土 、 粉土、 设 计 法 。输 电线 路 塔 基 基 础 工程 如 果 继续 在 以 程 量 。 掏挖 类 基 础 可分 为 全 掏挖 和半 掏 挖 两种 牯性土 、 素填土、 杂填土等塔基 ， 提高塔基的承 后较 长 时 间 内沿 用 传 统 安 全 系 数设 计 法 的定 值 型 式 。 当地 表 土 不 易成 型 时 ， 采用 半 掏挖 基 础 。 载力和降低压缩性 ， 也可用于处理可液化塔基。 设计方法 ， 显然是不合适的 ， 如何尽快改变这种 这两种基础 的最大特点是能够充分利用塔基原 砂石桩主要靠桩的挤密和施工中的振动作用使 现状是一个紧迫且具有现实意义的问题 。 状土的力学性能 ， 减少基础的侧 向变形， 提高基 桩周围土的密度增大 ，从而使塔基 的承载能力 １２由风荷载引起 的输 电线路杆塔的破坏 础的抗拔 、抗倾覆承载能力。具有开挖土方最 提高， ． 压缩性降低 。 常给经济建设 和人 民生 活带来 非常严重 的影 小 ， 钢材用量少 ， 节省模板 ， 可缩短施 工周 ， 节省 ３ 振冲法适用于处理砂土 、 、 ４ － 粉土 粉质粘 响， 而且需要花费大量的资金和时间修复。 据统 投资等优点。 其缺点是对地质条件要求较高 ， 对 土、 素填土和杂填土等塔 基。 振冲法是利用振 冲 计， 在各类杆塔倒塌 、 导线 断股等严重 事故 中 ， 地下水位较高、 地质破碎、 基坑开挖难 以成形的 器冲水振动 ， 将土体中泥粒用压力水带走， 形成 由风引起的约 占 ３ ％。因此 ， Ｏ 动力风效应 分析 塔 位不能适用 ； 且掏挖基础底部扩挖有限 ， 底板 振 冲孔，并在振动冲水过程中填 以砂、石等材 的正确性和精度将关 系到送电线路杆塔及基 础 宽度不宜太大 ， 在基础作用力较大 、 塔基承载力 料 ， 借振冲器的振动冲击 ， 将填料振密成桩与原 设计的合理和安全。研究风与杆塔结构体系的 不 高时 使 用 。 有塔基形成复合塔基。 以提高塔基承载力。 增加 相互作用 ， 并且在输电线路设计中采取恰 当的 ２ 灌 注 桩 基 础 。随 着我 国交 通 基 础设 施 塔 基稳 定 性 。 ． ２ 抗风措施 ，对保 障线路结构体 系的安全有非常 建设的快速发展 ，灌注桩作为一种基础形式 以 ４结论 重要 的意义。 其适应性强 、 成本适 中、 施工简便等特点仍将被 输 电线路铁塔基 础型式的设计与优化对 １ ＿ ３在软土质地区 ，由于其杆塔基础设计 广泛地应用于公路 桥梁及其它工程领域 。该型 于整个输电线路的安全运行起着至关重要的作 不仅要满足一般杆塔基础设计要求 ，还应满足 基础适用于地质条件恶劣的塔位 ，如地下水丰 用 ，通过对不同的水文地质条件做深入详尽 的 塔基沉降量、 倾斜度等要求 ， 因此软土质地区杆 富 ， 下 软 塑 层 、 泥 质 土 层 较 厚 的 水 田、 网 了解 ， 地 淤 河 确定了合适的基础型式可以大大降低工 塔基础设计有其特殊性 。软土质地区杆塔基础 等 地 ，以 及 山体 坡 度 较 陡需 主 柱 加高 较 大 的 杆 程本体投资 ，并为输电线路安全可靠地运行提 已成为输 电线路建设 中十分薄弱的环节 ，而塔 塔 位 。施 工 开挖 量 较 少 ， 工对 环 境 的破 坏 小 ， 供有力保证。此外 ， 施 塔基的设计施工 ， 也需要严 基处理及其基础型式选择与设计优化则是软土 能有效保护塔基周周的 自然地貌。 但是 ， 其缺点 把技术关 ， 规范化 、 科学化 ， 因时制宜 、 因地制宜 质地 区输 电线路 工程迫切 需要解决 的重大 课 是 基坑 开挖需护壁 ， 施工要求高 、 难度较大 ， 基 地处理实际工程中的各种问题，从而保证施工 题。 础混凝土量大，综合造价高 ，需特殊的检测手 效 果 。 １ ． ４针对近期 比较突出的冰雪灾害导致输 段 。 参考文献 电线路杆塔倒塌 的情况 ，如何通过杆塔 基础 的 ２ 大 开 挖 基 础 。 比掏 挖 基础 ， 开 挖基 … 陈策． ． ３ 对 大 输电线路 塔基 存在问题的原 因分析叨． 优化和加 固， 增加其强度和稳定性 ， 是需要进一 础是指大范围的完全挖掘 ，大开挖基础型式较 中 小企 业 管理 与 科技 ．０ ９ ３ ：４ ． ２ ｏ ，０ ２ ０ 步研 究 的 问题 。 多 ，其按基础本体受力状态可分为刚性基础和 Ｉ１ 飞． 电 线路 的基 础 选 型及 优 化 『 ． 营 ７王敏 输 Ｊ经 ］ 另外 ， 我国架空输 电线路塔基基础工程在 柔性基础 。 刚性基础的施工工艺简单 ， 质量 易于 管 理 者 ２ ０ （８ ：３ — ４ ． ｏ９ １ ） １８ １１ 设 计 方 面 除上 述 问 题 比 较 突 出 以外 ，还 存 在 以 保证 ， 基础埋深较浅， 在抵抗上拔力时主要依靠 ｆ】 ３王建军， 黄海燕． 地基基础工程的处理分析ｆ１ Ｊ． 下 问题 ： 我 国的 东 北 和西 北 地 区 ， 在 由于 冻 土 的 自身萝量。 Ｉ于基础混凝士用量较大 ， 但１ Ｉ 综合造 中小 企业 管 理 与科 技 ， ｏ （ ）６ ＿０ ２ ８ １ ：７ ７． ｏ 冻 胀 使 基础 位 置 抬 高 ，怎 样 处 理 冻土 塔 基 成 为 价 偏 高 ， 用 范 围受 到 制 约 。 使 直柱 柔 性 基础 该 基 重要课题 ；在近海区建造输变电线路 ，在海水 础采用钢筋混凝土底板 ，能 比较充分地利用塔 责 任 编辑 ： 春沂 杨

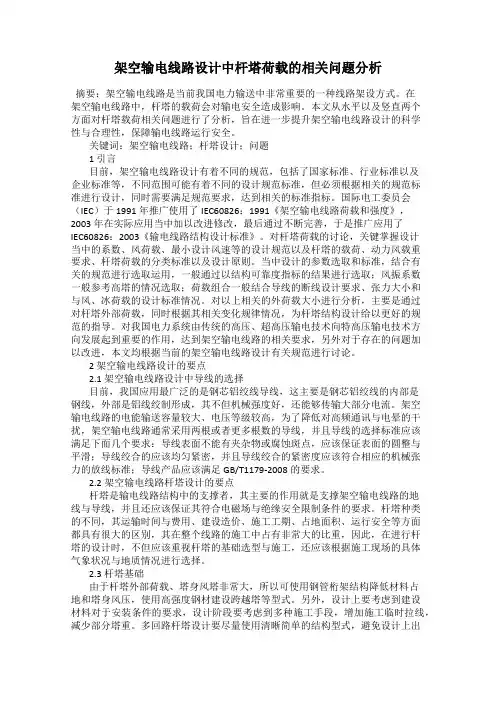

架空输电线路设计中杆塔荷载的相关问题分析摘要：架空输电线路是当前我国电力输送中非常重要的一种线路架设方式。

在架空输电线路中，杆塔的载荷会对输电安全造成影响。

本文从水平以及竖直两个方面对杆塔载荷相关问题进行了分析，旨在进一步提升架空输电线路设计的科学性与合理性，保障输电线路运行安全。

关键词：架空输电线路；杆塔设计；问题1 引言目前，架空输电线路设计有着不同的规范，包括了国家标准、行业标准以及企业标准等，不同范围可能有着不同的设计规范标准，但必须根据相关的规范标准进行设计，同时需要满足规范要求，达到相关的标准指标。

国际电工委员会（IEC）于1991 年推广使用了IEC60826：1991《架空输电线路荷载和强度》，2003 年在实际应用当中加以改进修改，最后通过不断完善，于是推广应用了IEC60826：2003《输电线路结构设计标准》。

对杆塔荷载的讨论，关键掌握设计当中的系数、风荷载、最小设计风速等的设计规范以及杆塔的载荷、动力风载重要求、杆塔荷载的分类标准以及设计原则。

当中设计的参数选取和标准，结合有关的规范进行选取运用，一般通过以结构可靠度指标的结果进行选取；风振系数一般参考高塔的情况选取；荷载组合一般结合导线的断线设计要求、张力大小和与风、冰荷载的设计标准情况。

对以上相关的外荷载大小进行分析，主要是通过对杆塔外部荷载，同时根据其相关变化规律情况，为杆塔结构设计给以更好的规范的指导。

对我国电力系统由传统的高压、超高压输电技术向特高压输电技术方向发展起到重要的作用，达到架空输电线路的相关要求，另外对于存在的问题加以改进，本文均根据当前的架空输电线路设计有关规范进行讨论。

2 架空输电线路设计的要点2.1 架空输电线路设计中导线的选择目前，我国应用最广泛的是钢芯铝绞线导线，这主要是钢芯铝绞线的内部是钢线，外部是铝线绞制形成，其不但机械强度好，还能够传输大部分电流。

架空输电线路的电能输送容量较大、电压等级较高，为了降低对高频通讯与电晕的干扰，架空输电线路通常采用两根或者更多根数的导线，并且导线的选择标准应该满足下面几个要求：导线表面不能有夹杂物或腐蚀斑点，应该保证表面的圆整与平滑；导线绞合的应该均匀紧密，并且导线绞合的紧密度应该符合相应的机械张力的放线标准；导线产品应该满足GB/T1179-2008的要求。

关于架空输电线路的设计分析摘要：在电力建设不断持续推进的背景下，输电线路设计是成为电网建设中的重要工作。

因为要进行电网建设，需要先做好输电线路的设计，然后才能根据设计展开施工。

输电线路往往是采取架空的形式进行铺设，对于架空输电线路的设计，就需要把握到相关的要点，针对各个设计要点做好控制。

本文就立足架空输电线路的设计工作，探讨了需要关注的一些问题，然后提出架空输电线路的设计要点，希望能够给有关人士提供参考。

关键词：电网建设；架空输电线路；设计；杆塔；线路架空输电线路设计包含的内容较多，主要涉及到导线选型、杆塔设计、线路设计等方面。

架空输电线路设计的结果，会直接影响到输电线路建设的整体质量。

如果设计存在问题，那么就会导致最终的建设结果存在问题。

因此，就必须要对架空输电线路的设计做好把控，要确保相关的设计环节得到有效落实，取得理想中的效果，这样才能为电网建设提供有力的保障。

一、架空输电线路设计过程中应注意的问题架空输电线路的设计，需要对一些基本的问题引起重视。

因为设计工作并不仅仅是考虑输电线路本身的设计，还需要对一些相关的因素做好控制，比如环境影响评价、走廊宽度、电磁辐射等等。

在进行架空输电线路设计过程中，就要对这些方面的相关问题，形成有效把握。

首先，环境影响评价。

设计架空输电线路的时候，应当对输电线路和环境的协调统一性加以关注，不但应当对四周区域水文条件与地质灾害等进行客观的评价，与此同时，还应当经过文物调查与防洪影响等诸多措施，以输电线路对环境中的水利工程、人文景观等潜在性的影响进行预先评价。

经过对环境的进一步了解，可以有利于施工过程中避开不良地段，比如滑坡地段、陡坡地段以及地质断裂的地段等，确保架空输电线路施工可以根据施工设计图纸顺利开展。

其次，走廊宽度设计。

为了将线路走廊宽度以及占地规模进一步缩小，在开展架空输电线路设计和规划的过程中，相关人员就需要较多的使用多回路设计方法。

对于一部分需要使用单回路设计线路区段，应当选取干字塔与猫头塔的杆塔，把控好走廊的实际宽度，从而将线路走廊优化设计目标实现。

浅谈输电线路杆塔结构设计1. 引言1.1 背景介绍传统的杆塔设计主要以安全性和稳定性为主要考虑因素，而在现代社会，人们对输电线路的外观、环保性和美观度也提出了更高的要求。

设计人员需要在确保杆塔结构强度和稳定性的还要考虑到线路杆塔在自然环境中的生存和展示的需要。

本文将对输电线路杆塔的设计原则、结构类型、材料选择和安全性进行深入探讨，希望能够为相关设计人员提供一些参考和借鉴，促进输电线路杆塔的设计水平不断提高。

也将探讨设计输电线路杆塔的重要性和未来发展趋势，为电力系统的发展做出贡献。

1.2 研究目的本文旨在探讨输电线路杆塔结构设计的相关内容，通过对输电线路杆塔的功能、设计原则、结构类型、材料选择和安全性等方面进行深入分析，旨在揭示设计输电线路杆塔的重要性以及未来发展趋势。

通过本文的研究，可以更深入地了解输电线路杆塔在电力传输系统中的作用和意义，为工程师和设计师在设计输电线路杆塔时提供参考和指导。

希望通过本文的研究，能够促进输电线路杆塔的设计水平不断提高，确保电力系统的安全稳定运行，并为未来电力系统的发展和升级提供重要的技术支持。

2. 正文2.1 输电线路杆塔的功能输电线路杆塔是输电线路中的重要组成部分，其主要功能包括支撑和固定导线、绝缘子串、地线等设备，同时承受着导线所传递的电力负荷及外部风荷载。

通过输电线路杆塔的合理布置和设计，可以有效地支撑输电线路设备，保证线路的安全运行。

输电线路杆塔的功能之一是支撑导线，导线是传输电力的主要工具，杆塔必须能够稳定地承受导线的重量，同时要具有足够的强度和刚度，以确保导线不会因外部风荷载或其他因素而发生位移或振动，从而影响线路的运行稳定性。

输电线路杆塔还需要支撑绝缘子串，绝缘子串在输电线路中起到隔离导线与杆塔之间的绝缘作用，防止电力泄漏或短路事故发生。

杆塔的设计必须考虑到绝缘子串的安装位置和布局，以确保绝缘子串能够有效地发挥绝缘作用。

输电线路杆塔还需要支撑地线等辅助设备，地线主要用于安全接地，防止雷击和漏电事故的发生。

摘 要： 现着眼 于架空输 电线路杆塔 ， 从杆塔 结构设计以及工程 实际应 用的角度 ， 分析 了一些常见的相关问题 ， 强调 了深入开展线路杆塔结构
研 究的 重 要 性 。 关 键 词 ： 电 线路 ； 塔 ； 电铁 塔 输 杆 输
科 技 创 新 ，是 建 设 海 西 现 代 化 坚 强 电 网 的 需 要 。福 建 森 林 覆 盖 率 设计 了全 国首个耐候型冷弯型输电铁塔 。 高 ，变 电站站址和线路走廊 紧张 ，电网建设难 度大 ，加上 台风 、雷害 耐候钢是通 过添加少量合金 元素 ，使其在大气 中具 有 良好耐腐蚀 ～ 频繁 ，电网地域特点复杂 ，只有先行先试 、积极创新 ，才能 实现电 网 性能 的低 合金高强度钢 。耐候钢 的耐 大气 腐蚀性能 为普通碳钢 的 ２ ８ 可持续发展。 倍 ，并且使 用时间愈长 ，耐蚀作 用愈突 出。此外 ，耐候钢还具有优 良 近年来 ，福建省 电网建设在不断提速 的同时 ，大力推广 资源节约 的力学 、焊接使 用性能 。在输 电铁塔 上采用耐候 钢材 ，与制造铁塔 的 型 、环境友好型和新技术 、新 材料 、新工艺 “ 两型三新”技术 ，尽量 传统生产方式相 比 ，虽材料 的一 次性 投资略高于普通 型钢 ，但 由于去 减少资源的消耗 和土地 的占用 ，努力建设 “ 和谐 电网” ，电网建设 科技 掉 了防腐工序 ，并 减轻 了维护 负担 ，经初步测算 ，成本 与采用普通钢 材基本持平 ，同时还能大 幅度减 少环境污染 ，社会 效益 、环保效益显 创新多项技术走在全 国前列 。 架 空输 电线路 的杆塔结 构是架空 高压输 电线路重要 的组 成部分 ， 著 。冷弯薄壁型钢 由钢板加工成 型 ，钢材型号多种 多样 ，为设 计人员 其设计质量的好坏直接影 响线路 的经济性和可靠 性。现就输 电线路 杆 的选材 提供 了更 大的灵 活性 ，尤其 是可推动高 强钢在铁 塔上 的应 用 。 塔结构设计 问题进行 了探讨。 应用 由高强钢板加 工成型 的角钢 或其 它型式 的构件 可充 分发挥钢材的 １ 杆塔设计的问题 特性 ，降低塔重。 特 高压电网的建设 、输 电新技 术在我 国的不 断推广应用给输 电线 ２２ 新 的设 计理 念 ． 路杆塔的研究提出许多新 的挑 战 ，安全可靠 、经 济合理是杆塔结构 设 电力建设 ，规划先 行。尤其 是在土地 资源 １益紧张 的现代城 市 ， ３ 计 的 主要 目标 和 方 向 。 科学 、详尽 的规划更体 现 出它 的重要性 。为 了电网建设项 目所需用地 １１ 杆塔结构型式 ． 与城市建设 协调发展 ，设计 院根据 电力发展规划及电网中 、长期规划 ， 对 于特高 压输电线路来讲 ，其 杆塔的塔型应该 主要从经济角度 来 开展规划 中的电力设施 选站 、选线 ，并 将预选的线路走廊 、变电站站 选择。近年来 ，拉线塔 已被许多 国家公认为经济效益 显著 ，有很 大的 址 纳 入 国 民 经 济 总 体 发 展 规 划 ，从 而 实 现 电力 与 国 民 经 济 协 调 发 展 。 发展 。但是 ，由于城市附近 、山区等不易打拉线 和运 输施工 ，又多采 特别是在 福州 、厦 门 、泉州 等土地资 源紧张 、负 荷密集 的重 点城 市 ， 用 自立式铁塔 。 目前 看来 ，我 国特 高压 线路宜采用拉线 塔 ，局部地 区 安排 专项资金 ，与市政规 划部门联合开展城 市电力设施布局 专项 规划 可 采 用 自立 式 铁 塔 。 研究 ，把电网规划与城市 规划有机结合 ，预留出必要的变 电站用 地和 常规 自立式 铁塔 。有单 回线路 和双 回供架铁塔 ２类 ，其机械强度 线路 走廊 ，结合市政建设 同步开展 电网建设 ，提高城市 中心 区土地综 有足够 的裕度 ，很少发 生故障。单 回 自立 式铁塔又分导线水 平布置和 合利用水平 ，为城市 电网建设和发展创造 了有利条件 。 三角形 ２种 。拉线塔有多种型式 ，结构较轻 。拉 Ｖ塔在超 高压线路 中 福建省 的森林 覆盖率达 ６ ． ％，居全 国首位 。如何有效保护这些 ２６ ９ 应用较多 ｌ ｌ ｌ 。拉线一 拉索杆塔是相 间无构架 的一种拉线塔 ，对于特高压 绿色 资源 、最大限度地减少输 电线路对环境 的影响 ，成 了电力设计人 工程是一种较理想 的杆 塔结 构 ，可缩小相 间距 离 ，使线路 紧凑 ，但杆 员重点考虑 的问题。经过多年的探索研究 ，在满足技术条件 的情况下 ， 塔 占地较宽。美 国、加拿大等 国已将这种杆 塔用于超 高压输 电线路 。 设计 院普遍采用了同塔多回路和紧缩型技术 。在厦门海沧一 漳洲角美 的 除上述 ３种塔型外 ，俄罗斯 、美国等正 在研究 绝缘 支持式杆 塔 ， ５ ０ Ｖ输 电线 路 工 程 中 ，该 院 采 用 了双 回 ５ ０ Ｖ 和 双 回 ２ ０ Ｖ 同塔 四 ０ｋ ０ｋ ２ｋ 改 悬 吊导 线 为 支 撑 导 线 ， 可 大 大 减 小 杆 塔 高度 ， 由于 绝 缘 材 料 要 承 受 回路 架设 的设计 方 案 ，走廊宽度仅 有 ２ ～ ３米 ，折合 每 回路仅 ６ ５ ７３ ．～ ７ 支撑导线的各种荷载 ，制造难 度大 ，成本高 ，但 缩小杆塔高可使造 价 ８２ ．５米 ，比常规设计缩小走廊宽度 ６ ％。为减少线路走廊的树木砍伐 ， ０ 得 到一 定 补 偿 。 除采用高跨设计外 ，设计 院还推广应用 ｖ串塔型 ，５ ０ Ｖ双回路 ｖ串 ０ｋ １ 杆塔 强 度 问题 ． ２ 塔型走廊宽度与常规相比缩小 ２ ％～ ２ ０ ２ ％、５ ０ Ｖ单 回路 ｖ串塔型走廊 ０ｋ 影 响杆塔 强度的因素主要 有制选杆塔所用 的材料 、杆塔 的受力形 宽度与常规 相比缩小 １ ％～ ６ ４ ２ ％。同时 ，为 减少山区线路铁塔 占地和建 式及杆塔 的结 构形式 。输 电线路在 长期的运行 中 ，杆 塔作为导线 和避 设弃土量和保护原状 地表植被 ，设计 院在新塔型设计 中均采 用全方位 雷线的支持物 ，必须能承受一定 的荷载 ，且其变形必 须在一定允许 的 不等高塔腿和不等高基础 ，减少 了塔基土石方 开挖量 ７ ％左 右 ，有效 ０ 范围之内 ，即杆塔必须满足一定 的强度和刚度要求 。环形截面 的构 件 保护了植被 。 较其它构件 ，具有各 方 向承载能力相 等 ，节省材料 ，便 于采用离心机 与此同时 ，近两年来 ，同塔多 回、紧凑 型 、紧缩型等技术 已在我 制造 以提高质量等优 ，Ｓ Ｃ法制备法 浇制的混凝 土强度 比振捣法浇制 省电 网建设 中广泛应用 ，仅在福 厦泉土地 资源匮乏地 区就节约土 地 １ Ｅ 的 可提 高 ３ ％ （ 因此 ，在 输 电线 路 中 广 泛 采 用 环 形 截 面 的 钢 筋 混 凝 万 多 亩 。 ０ ２ １ 。 土 构件 。这类构 件分 普通和预应力 两种 。预应力构件 浇注前 ，将钢筋 去年 ，在 全省 ５ ０千 伏大环 网建设 中 ，全长 ｌ５公里 的龙三线 ， ０ ７ 施行张拉 ，待混凝土凝 固后撤 出张力 ，这 时钢筋 回缩而混凝 土必须阻 是全省第一条紧凑型 ５ ０千伏线路 ，占用走廊宽度仅为 常规的 １３ ０ ／ ，节 止其 回缩 ，因而混凝 土受一个预应压力 。当构件承戴而受拉 时 ，这种 约土地 面积 ２６ ６ ０亩。５０千伏龙 岩变电站利用山坡地形 ，采用三级 高 ０ 预压力可部分或全部抵 消受拉时应力 而不 致产生裂缝 ，由此 保证杆塔 差 阶梯 式布置 ，既不对环境 造成影响 ，又节 约 占地 ２亩 ，减少土方工 的 稳 定性 和 长 寿命 。 程量 ７３万立方米 ，该项 目成 为全 国 “ ＿ 两型一化”变电站 的样板工程。 ２ 新 材 料 、新 理 念 结语 ：输 电线 路杆塔作 为整个 电网线路 的支点 ，其重要性不言而 ２１ 耐候钢及冷弯型钢 ． 喻 。随着我 国国民经济的发展 ， 自然环境的不断变化 ，对于线路设计 长期 以来 ，我 国输 电铁塔 选材以热轧角 钢为主 ，采用热镀 锌工 艺 者来讲 ，应该把科 学发展的理念倾 注到电网的建设之 中 ，紧紧依靠科 进行防腐。 由于热轧角钢可 以采购到 的规格较少 ，在输 电铁塔结构 设 技创新 ，大力推广应 用先进适用技术 ，切实有效解决福建 山多地少与 计和制造过程中经常 出现 因材 料采购 困难导致 的以大规格代替小规 格 电网建 设用地 ，台风雷暴 自然灾 害频 发与 电网安 全运行 之间的矛盾 ， 的 “ 代料”问题 ，造成 了很大 程度的浪费 。采用 热镀锌工艺 防腐 ，对 为构建和谐社会 做出更 大的贡献 。 水 质 、土 壤等均 有影 响 ，而 且危 害人体 健康 。如何 进一 步贯彻 落实 参 考 文献 “ 资源节约 、环境友好”的电网发展要求 ，运用新�

架空输电线路设计中杆塔荷载问题的分析摘要：输电线路杆塔是支承架空输电线路导线和地线并使它们之间以及与大地之间保持一定距离的杆形和塔形的构筑物，其安全可靠性直接关系到整个输电线路的安全运行。

文章主要针对高压输电线路杆塔荷载设计及计算进行了分析。

关键词：高压架空；输电线路；杆塔风荷载；设计随着我国高压电网的建设以及同塔多回线路、紧凑型线路、大截面导线等输电新技术的推广应用输电线路电杆塔大荷载、大型化的趋势愈发明显。

依据5B2模块输电线路通用设计，结合GB50545-2010《110～750kV架空输电线路设计规范》国家标准的实施，本院承担了500kV5B2模块的设计，在通用设计统一原则的基础上，结合省内设计及运行经验，分析相关工况下杆塔荷载计算时的取值。

1杆塔荷载的分类荷载作为输电线路设计中重要的荷载之一一直是输电线路的热点研究课题。

杆塔荷载可分为永久荷载和可变荷载，导地线、绝缘子及附件、杆塔结构等属于固定荷载，风和冰荷载、导地线张力、安装检修的附加荷载等属于可变荷载。

杆塔设计时的荷载分类主要是从作用方向角度来分的，一般分为水平荷载、垂直荷载和纵向荷载。

其中与杆塔规划密切相关的主要为导地线水平荷载、垂直荷载和导地线不平衡张力的取值，结合5B2模块设计条件，具体分析各种荷载的计算取值。

5B2模块为海拔1000m以内、设计基本风速27m/s（离地10m）、覆冰厚度15mm，导线4×LGJ-630/55的单回路铁塔，分平地和山区两个系列。

1.1导地线水平荷载风作用于电线上产生的横向风荷载Wx，并非理论风压于电线受风面之积，还要考虑电线的体型系数μSC、与风速大小有关的风压不均匀系数α、与电压等级和风速大小有关的风荷载调整系数βC、与电线平均高度有关的风压高度变化系数μZ，以及与电线轴线间的夹角θ等影响。

根据GB50545-2010，导线及地线风荷载的标准值应按下式计算：WX＝α·WO·μZ·μSC·B2·βC·d·Lp·sin2θ（1）WO＝V2/1600（2）式中：WO为基准风压标准值，kN/m2，应根据基本风速V（m/s）计算；d 为导线或地线的外径或覆冰时的计算外径，分裂导线取所有子导线外径的总和，m；Lp为杆塔的水平档距，m；B2为导线、地线覆冰后风荷载增大系数（10mm 冰区取1.2，15mm冰区取1.3，20mm及以上冰区取1.5～2.0）。

浅谈输电线路杆塔结构设计输电线路杆塔是电力输送系统中的重要组成部分，承担着支撑输电线路、传递电能的作用。

其结构设计直接关系到线路的安全性和稳定性。

本文将从杆塔结构的选材、受力分析和设计参数等方面进行浅谈。

一、选材传统的输电线路杆塔常采用钢材和混凝土材料。

钢材具有强度高、刚性好的特点，适合用于承受较大荷载的杆塔设计。

混凝土材料具有耐久性高、抗风荷载能力强等优点，适合用于承受地震等恶劣环境条件的杆塔设计。

随着科技的进步，新型材料的使用也越来越广泛。

复合材料杆塔具有比钢材更轻、耐腐蚀性更强等特点，适合用于输电线路设计。

玻璃钢材料具有重量轻、耐候性好等特点，也逐渐应用于输电线路的杆塔设计中。

二、受力分析杆塔受力主要有重力、风荷载和地震荷载等。

设计杆塔时需要对这些力的作用进行合理的受力分析。

重力是杆塔最主要的受力来源，主要分为自重和线路重。

自重是杆塔本身的重量，线路重是导线和地线等附加设备的重量。

在受力分析时，需要考虑杆塔的自重以及各个部位受力的情况，合理确定杆塔的形状和支撑方式，以保证其能够承受荷载并保持稳定。

风荷载是指风对杆塔产生的压力。

在设计中，需要考虑到风的速度、风向和风的压力等因素，并通过建立杆塔的三维模型，进行风洞实验和数值模拟来确定杆塔的稳定性。

还需要考虑到杆塔的振动特性，以避免共振现象的发生。

地震荷载是指地震对杆塔产生的力。

地震荷载是杆塔设计中最为严峻的荷载之一，需要通过地震波动的分析和杆塔的抗震性能来考虑。

传统的设计方法是根据地震烈度进行设计，而现在多采用地震加速度反应谱法，根据地震波动的时间历程和频率特性进行分析，来确定杆塔的抗震性能。

三、设计参数设计参数是指进行杆塔结构设计时需要考虑的参数。

主要包括杆塔高度、跨距、杆塔间的角度和导线张力等。

杆塔高度是根据线路的跨越情况和地形地貌来确定的，一般对于平原地区的输电线路，高度较低；而对于山区和河谷等复杂地形地貌，高度较高。

高度的选择应综合考虑线路的运维和施工条件。

浅谈输电线路杆塔结构设计
随着电力系统的发展，输电线路的建设也在不断加强。

输电线路的杆塔结构是其中重要的组成部分，其设计合理与否直接影响到线路的安全性和可靠性。

下面，我将从杆塔的选址、结构设计和材料选择等方面对输电线路杆塔结构设计进行浅谈。

杆塔的选址是杆塔结构设计的首要考虑因素之一。

在选址过程中，需要考虑到地形、土质条件、气候因素和周边环境等因素。

优化的选址能够减少杆塔在自然环境中的受力情况，提高杆塔的稳定性和可靠性。

杆塔结构的设计需要考虑到线路的运行工况。

输电线路在运行中会受到风压、冰压、温度变化等外力的作用，因此杆塔的结构设计需要能够满足这些工况要求。

常见的设计方法包括强度设计、刚度设计和疲劳设计等。

杆塔结构的材料选择是影响线路可靠性和安全性的重要因素之一。

传统的输电线路杆塔多采用钢材作为主要材料，钢材具有高强度、耐腐蚀等优点。

随着新材料的不断发展，复合材料杆塔逐渐应用于输电线路的建设中。

复合材料杆塔具有质量轻、强度高、绝缘性好等优点，能够提高线路的可靠性和安全性。

为了提高输电线路的可靠性，还可以考虑在杆塔结构上加装避雷针、挂点等设施，增加杆塔在雷电等极端天气下的承受能力。

架空输电线路杆塔结构设计技术规定
架空输电线路塔架结构设计是架空输电线路建设的基础工程，它的设计质量直接影响输电线路的安全性、可靠性和经济性。

因此，架空输电线路杆塔结构设计必须遵循一定的技术规定，确保设计质量。

一是，塔架的结构设计必须符合国家有关规定的要求，确保其强度和刚度达到设计要求，确保其安全可靠性。

二是，塔架结构设计要考虑输电线路的安装和拆装情况，确保塔架结构具有足够的拆装可靠性。

三是，塔架结构设计要考虑地形特点和气候条件，确保其具有足够的抗震性和气候性能。

四是，塔架结构设计要考虑材料的成本和使用寿命，确保塔架具有较高的经济性和使用寿命。

五是，塔架的结构设计要考虑维护和调试的便利性，确保其在维护和调试中具有良好的可靠性。

以上就是架空输电线路杆塔结构设计技术规定，要求设计者必须遵守以上规定，确保塔架结构设计的质量，以确保架空输电线路建设的安全、可靠性和经济性。

输电线路的结构强度分析与优化设计在输电线路设计中，结构强度的分析和优化设计起着至关重要的作用。

本文将探讨输电线路结构强度分析的方法和优化设计的原则，以提高输电线路的安全性和可靠性。

一、输电线路结构强度分析方法1.1 杆塔结构分析杆塔是电力输电线路的主要支撑结构，其结构强度的分析至关重要。

在进行杆塔结构分析时，可以采用有限元法进行模拟计算，以确定杆塔的应力分布和变形情况。

同时，还需考虑风荷载、冰荷载、地震荷载等外部荷载对杆塔结构的影响，并进行相应的计算和分析。

1.2 导线张力计算导线的张力计算是结构强度分析的关键一步。

导线受到的张力与杆塔间距、导线自重、导线间距、导线温度等因素有关。

根据导线的特性和工况条件，可以采用静态方法或动态方法进行张力计算。

静态方法主要采用叠加法或矩阵法，而动态方法则考虑了导线的振动响应和动态荷载等因素。

1.3 绝缘子强度分析绝缘子是保持导线与杆塔之间电气绝缘的关键设备，其强度分析是确保输电线路安全运行的必要条件。

在绝缘子的强度分析中，需要考虑绝缘子杆塔的受力情况和绝缘子串间张力的均衡。

通过有限元法和等效荷载法等手段，确定绝缘子的应力分布情况，并根据国家标准进行评估和验证。

二、输电线路结构优化设计原则2.1 结构轻量化为了提高输电线路的经济性和可靠性，优化设计需要注重结构的轻量化。

通过减少杆塔及其他支撑构件的使用量和截面尺寸，可以降低材料成本，并减小风荷载、地震荷载等荷载对结构的影响。

同时，轻量化设计还可以减少金属材料的耗损和环境污染。

2.2 结构刚度合理输电线路结构的刚度设计对于抵御外部荷载和减小振动响应具有重要意义。

结构刚度的合理设计可以降低杆塔或导线的振动幅值，并提升结构的抗风、抗冰性能。

合适的刚度设计还能增加线路的稳定性和抗地震性能，确保输电线路在复杂工况下的安全运行。

2.3 结构防腐蚀输电线路所面临的气候和环境条件可能导致结构的腐蚀和老化。

因此，在结构优化设计中，应注重选择适用的防腐蚀材料，合理布置防腐蚀涂层，并采取其他有效措施，延长输电线路的使用寿命。
