一、教案基本信息三相异步电动机降压启动控制线路电子教案课时安排：2课时教学目标：1. 了解三相异步电动机的降压启动原理；2. 掌握降压启动控制线路的安装与调试方法；3. 能够分析并解决实际工程中的电动机启动问题。
教学方法：1. 采用讲解、演示、实践相结合的方式进行教学；2. 通过案例分析，使学生能够更好地理解和应用所学知识。
教学内容：1. 三相异步电动机降压启动原理介绍；2. 降压启动控制线路的组成及作用；3. 降压启动控制线路的安装与调试方法；4. 实例分析：电动机降压启动控制线路的应用。
二、教学过程第一课时：1. 课堂导入：介绍三相异步电动机的降压启动原理，引导学生关注电动机启动方式的选择；2. 理论知识讲解：详细讲解降压启动控制线路的组成、作用及工作原理；3. 案例分析：分析实际工程中的电动机启动问题，引导学生运用所学知识解决问题；4. 课堂互动：学生提问、教师解答，巩固所学知识。
第二课时：1. 实践操作：学生分组进行电动机降压启动控制线路的安装与调试；2. 指导与检查：教师巡回指导，检查学生的安装与调试情况，纠正操作错误；3. 成果展示：学生展示自己的安装与调试成果，分享操作经验；三、教学评价1. 课堂问答：检查学生对降压启动原理和控制线路的理解程度；2. 实践操作：评估学生在实际操作中的技能水平和解决问题的能力；3. 课后作业：布置相关题目，要求学生独立完成，检验学生对课堂知识的掌握情况。
四、教学资源1. 教材：关于三相异步电动机降压启动控制线路的相关章节；2. 课件：讲解用的PPT课件；3. 实验设备：电动机、降压启动控制线路相关设备；4. 网络资源：相关视频、案例资料等。
五、教学建议1. 注重理论知识与实践操作的结合，让学生在实践中掌握知识；2. 加强课堂互动，鼓励学生提问、发表见解，提高学生的参与度；3. 针对不同学生的学习情况，给予个性化的指导与辅导；4. 注重培养学生的团队协作能力和动手能力，为后将来的工作打下基础。
《Y-△降压启动控制线路》教案的缺陷。
三、导入新课（5分钟）【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动,待电动机启动运转后，再使其电压恢复到额定电压正常运转.Y-△降压启动的含义：是指电动机启动时,把定子绕组接成Y形，以降低启动电压，限制启动电流。
经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行.四、新课讲授（共70分钟）(10分钟) （10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时,其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13,启动转矩也只有△接法的13。
所以这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法.（重点）示范：电动机在△、Y接法时接线盒内的接线和出线(30分钟）【任务三】时间继电器自动控制Y—△降压启动控制线路时间继电器自动控制的Y—△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。
SB1是启动按钮，SB2是停止按钮,FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护.线路的工作原理如下：降压启动：先合上电源开关QF。
分析电路原理，总结线路优点KM Y线圈得电KM Y常开触头闭合KM线圈得电KM自锁触头闭合自锁KM主触头闭合KM Y主触头闭合电动机M接成Y形降压启动KM Y联锁触头分断对KM△联锁KT线圈得电当M转速上升到一定值时，KT延时结束KT常闭触头分断KM Y线圈失电KM Y常开触头分断KM Y主触头分断，解除Y形连接KM Y联锁触头闭合KM△线圈得电按下SB1。
《Y-△降压启动控制线路》三、导入新课（5分钟）【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。
Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。
经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。
四、新课讲授（共70分钟）（10分钟）（10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。
所以这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。
（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（30分钟）【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。
SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。
线路的工作原理如下：降压启动：先合上电源开关QF。
分析电路原理，总结线路优点KM Y线圈得电KM Y常开触头闭合KM线圈得电KM自锁触头闭合自锁KM主触头闭合KM Y主触头闭合电动机M接成Y形降压启动KM Y联锁触头分断对KM△联锁KT线圈得电当M转速上升到一定值时，KT延时结束KT常闭触头分断KM Y线圈失电KM Y常开触头分断KM Y主触头分断，解除Y形连接KM Y联锁触头闭合KM△线圈得电按下SB1。

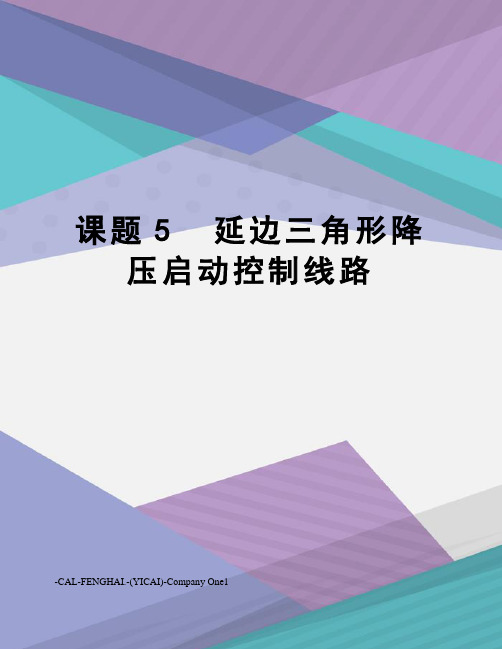

课题5延边三角形降压启动控制线路-CAL-FENGHAI.-(YICAI)-Company One1课题五延边三角形降压启动控制线路【实习目的】1、读懂电路图，掌握三相异步电动机延边三角形降压启动控制线路的工作原理；2、能根据原理图进行合格布线；3、学会利用万用表检测电路准确性和检测电路故障。
【实习重点】1、电路工作原理的掌握；2、合格布线技能的提高及故障检测技能的提高。
【实习难点】合格布线技能的提高及故障检测技能的提高。
【实习所需工具】尖嘴钳1把、剥线钳1把、测电笔1支、2号十字螺丝刀1把、2号十字螺丝刀1把、4号平口螺丝刀1把、4号平口螺丝刀 1把一、实习简图1、元件布置图2、元件布置图M 3~PEKHKM FU1FU2L1L2L3QSKM △KM1▽KM △KMKH KMKM △KM △KM1KTKTKTSB2SB1KM1U11V11W11U12V12W12U13V13W13U1V1W1W3V3U3U2V2W2102345687二、实习内容及操作要领 1、安全教育。
2、读电路图。
读懂电路图，理解电路原理，掌握各部分低压电器的作用。
延边三角形降压启动控制线路是指电动机启动时，把定子绕组的一部分接成“△”形，另一部分接成“Y ”形，使整个绕组接成延边三角形，待电动机启动后，再把定子绕组改接成三角形全压运行的控制线路。
三相笼型异步电动机启动时，定子绕组一部分接成Δ，另一部分接成Y ，使整个绕组接成延边Δ，如下图a 所示；待电动机启动后，再把定子绕组改接成Δ全压运行，如图b 所示。
这种启动方法称为延边Δ降压启动。
延边Δ降压启动是在Y －Δ降压启动的基础上加以改进而形成的一种启动方式，它把Y 和Δ两种接法结合起来，使电动机每相定子绕组承受的电压小于Δ联结时的相电压，而大于Y 形联结时的相电压，并且每相绕组电压的大小可随电动机绕组抽头（U3、V3、W3）位置的改变而调节，从而克服了Y －Δ降压启动时启动电压偏低启动、转矩偏小的缺点。
《Y-△降压启动控制线路》
电动机定子绕组Ｙ、△接法接线盒内部接线图
【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接
，启动电流为△接法的1
3
，启动转矩也只有△接法的
这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。
时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。
SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。
线路的工作原理如下：
降压启动：先合上电源开关QF。
KM Y线圈得电KM Y常开触头闭合KM线圈得电
KM
KM
KM Y主触头闭合电动机M接成Y形降压启动
按下SB1。

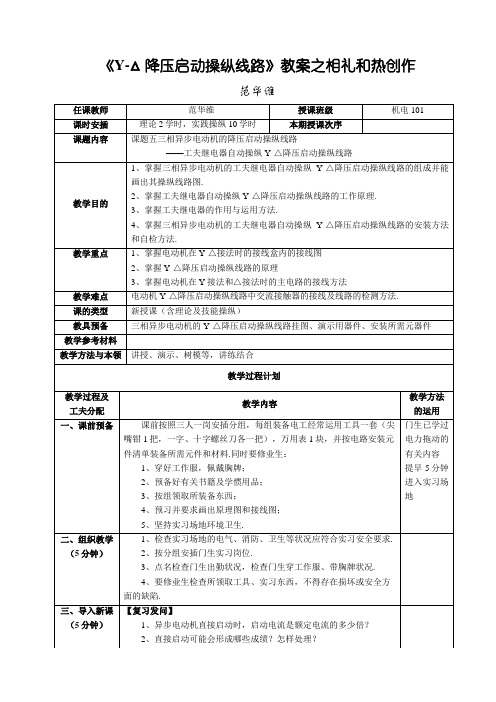

《Y-△降压启动操纵线路》教案之相礼和热创作范华维3、稀有的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压得当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转.Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y 形，以降低启动电压，限定启动电流.经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运转.四、新课讲授（共70分钟）（10分钟）（10分钟）（30分钟）（20分钟）一、理论学问【义务一】电动机定子绕组Ｙ、△接法怎样完成？电动机定子绕组Ｙ、△接法接线盒外部接线图【义务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只要△接法的13，启动电流为△接法的13，启动转矩也只要△接法的13.以是这种降压启动方法，只适用于轻载或空载下启动.结论：凡是在正常运转时定子绕组作△形连接的异步电动机，均可采取这种降压启动方法.【义务三】工夫继电器自动操纵Y-△降压启动操纵线路（重点）树模：电动机在△、Y接法时接线盒内的接线和出线分析电路原理，总结线路优点树模：工夫继电器的结构整定与工夫调整（重点）树模：利用示教板讲解KM、KM Y与KM△在主电路中的连接方法（重点）自检部分可在门生接线完成后，集中讲解并作树模（难点）树模：利用示教板演示自检过程（按钮启动、自锁、联锁）按下SB1工夫继电器自动操纵的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个工夫继电器和两个按钮组成.接触器KM 做引入电源用，接触器KM Y 和KM △分别作Y 形降压启动用和△运转用，工夫继电器KT 用作操纵Y 形降压启动工夫和完成Y-△自动切换.SB1是启动按钮，SB2是制止按钮，FU1作主电路的短路呵护，FU2作操纵电路的短路呵护，KH 作过载呵护.线路的工作原理如下： 降压启动：先合上电源开关QF.制止时，按下SB2即可.该线路中，接触器KM Y 得电当前，经过KM Y 的辅助常开触头使接触器KM 得电动作，这样KM Y 的主触头是在无负载的条件下进行闭合KM Y 线圈得电 KM Y 常开触头闭合KM 线圈得电KM 自锁触头闭合自锁KM 主触头闭合KM Y 主触头闭合 电动机M 接成Y 形降压启动KM Y 联锁触头分断对KM △ 联锁KT 线圈得当M 转速上升到肯定值时，KT 延时结束 KT 常闭触头分断KM Y 线圈失电KM Y 常开触头分断KM Y 主触头分断，解除Y 形连KM Y 联锁触头闭合KM △线圈得电KM △联锁触头分断KM △主触头闭合对KM Y 联KT 线圈失电KT 常闭触头瞬时闭合 电动机M 接成△全压运转。
《Y-△降压启动控制线路》教案的缺陷。
三、导入新课(5分钟) 【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义:是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动,待电动机启动运转后，再使其电压恢复到额定电压正常运转。
Y-△降压启动的含义:是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。
经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。
四、新课讲授（共70分钟）（10分钟) （10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现?电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形,加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13,启动转矩也只有△接法的13。
所以这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机,均可采用这种降压启动方法。
（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（30分钟）【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y—△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换.SB1是启动按钮，SB2是停止按钮,FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。
线路的工作原理如下：降压启动:先合上电源开关QF。
分析电路原理，总结线路优点KM Y线圈得电KM Y常开触头闭合KM线圈得电KM自锁触头闭合自锁KM主触头闭合KM Y主触头闭合电动机M接成Y形降压启动KM Y联锁触头分断对KM△联锁KT线圈得电当M转速上升到一定值时，KT延时结束KT常闭触头分断KM Y线圈失电KM Y常开触头分断KM Y主触头分断，解除Y形连接KM Y联锁触头闭合KM△线圈得电按下SB1。
维修电工培训《Y-△降压启动控制线路》教案配备所需元件和材料。
同时要求学生：1、穿好工作服，佩戴胸牌；2、准备好有关书籍及学习用品；3、按组领取所配备器材；4、预习并要求画出原理图和接线图；5、保持实习场地环境卫生。
电力拖动的有关内容提前5分钟进入实习场地二、组织教学（5分钟）1、检查实习场地的电气、消防、卫生等情况应符合实习安全要求。
2、按分组安排学生实习岗位。
3、点名检查学生出勤情况，检查学生穿工作服、带胸牌情况。
4、要求学生检查所领取工具、实习器材，不得存在损坏或安全方面的缺陷。
三、导入新课（5分钟）【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。
Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。
经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。
四、新课讲授（共70分钟）（10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（10分钟）（30分钟）电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。
所以这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。
【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

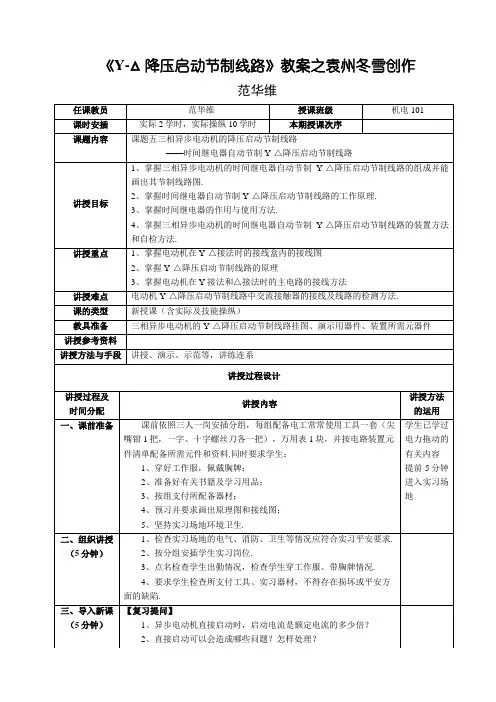

《Y-△降压启动节制线路》教案之袁州冬雪创作范华维3、罕见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指操纵启动设备将电压适当降低后，夹道电动机的定子绕组上停止启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转.Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y 形，以降低启动电压，限制启动电流.经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行.四、新课讲授（共70分钟）（10分钟）（10分钟）（30分钟）（20分钟）一、实际知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒外部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13.所以这种降压启动方法，只适用于轻载或空载下启动.结论：凡是在正常运行时定子绕组作△形毗连的异步电动机，都可采取这种降压启动方法.【任务三】时间继电器自动节制Y-△降压启动节制线路（重点）示范：电动机在△、Y接法时接线盒内的接线和出线分析电路原理，总结线路优点示范：时间继电器的布局整定与时间调整（重点）示范：操纵示教板讲解KM、KM Y与KM△在主电路中的毗连方法（重点）自检部分可在学生接线完成后，集中讲解并作示范（难点）示范：操纵示教板演示自检过程（按钮启动、自锁、联锁）按下SB1时间继电器自动节制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成.接触器KM 做引入电源用，接触器KM Y 和KM △分别作Y 形降压启动用和△运行用，时间继电器KT 用作节制Y 形降压启动时间和完成Y-△自动切换.SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路呵护，FU2作节制电路的短路呵护，KH 作过载呵护.线路的工作原理如下： 降压启动：先合上电源开关QF.停止时，按下SB2即可.该线路中，接触器KM Y 得电以后，通过KM Y 的辅助常开触头使接触器KM 得电动作，这样KM Y 的主触头是在无负载的条件下停止闭合KM Y 线圈得电 KM Y 常开触头闭合KM 线圈得电KM 自锁触头闭合自锁KM 主触头闭合KM Y 主触头闭合 电动机M 接成Y 形降压启动KM Y 联锁触头分断对KM △ 联锁KT 线圈得当M 转速上升到一定值时，KT 延时竣事 KT 常闭触头分断KM Y 线圈失电KM Y 常开触头分断KM Y 主触头分断，消除Y 形毗KM Y 联锁触头闭合KM △线圈得电KM △联锁触头分断KM △主触头闭合对KM Y 联KT 线圈失电KT 常闭触头瞬时闭合 电动机M 接成△全压运行。

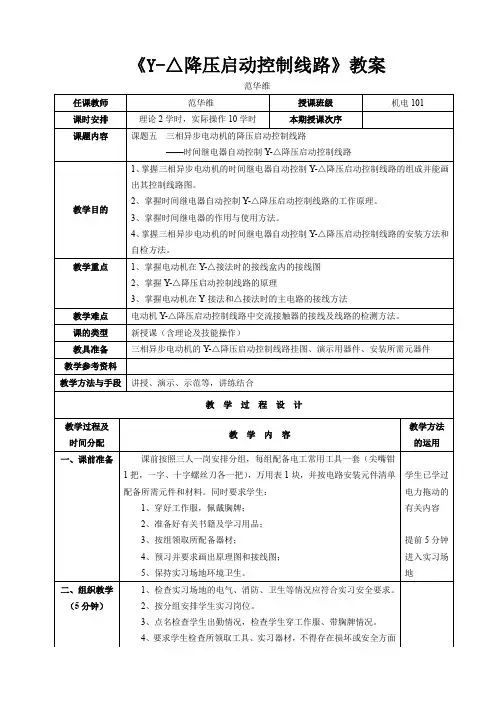

《Y-△降压启动控制线路》教案
范华维
电动机定子绕组Ｙ、△接法接线盒内部接线图
【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接
，启动电流为△接法的1
3
，启动转矩也只有△接法的
这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。
时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。
SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。
线路的工作原理如下：
降压启动：先合上电源开关QF。
KM Y线圈得电KM Y常开触头闭合KM线圈得电
KM
KM
KM Y主触头闭合电动机M接成Y形降压启动
按下SB1。
