拱券式砖结构

拱券结构种类拱券是一种常见的建筑结构形式，具有良好的承重能力和美观的外观。

根据其形状和组成方式的不同，可以将拱券结构分为多种类型。

本文将介绍几种常见的拱券结构种类。

一、圆拱圆拱是最常见的拱券结构形式，它由多个相等的圆弧组成。

圆拱的形状使得它能够均匀分散荷载，承受压力并将其传递到两侧的支撑墙或柱上。

圆拱的承载能力非常强大，被广泛应用于桥梁、地下室、教堂等建筑中。

二、扁拱扁拱是一种高度较低、跨度较大的拱券结构形式。

它由多个椭圆弧组成，形状类似于一个被压扁的圆拱。

扁拱结构适用于需要跨越较大空间的场合，比如体育馆、火车站等。

扁拱的设计可以减少结构的自重，提高整体的稳定性和承载能力。

三、尖拱尖拱是一种高度较高、跨度较小的拱券结构形式。

它由多个尖角形弧线组成，形状类似于一个尖锐的山峰。

尖拱的结构能够均匀分散荷载，并且具有较好的抗震性能。

尖拱常见于教堂、塔楼等建筑中，能够给人一种高大而威严的感觉。

四、多拱多拱结构是由多个相互交叉的拱组成的复杂拱券结构形式。

多拱结构能够增加整体结构的稳定性和承载能力，常用于大跨度建筑，如体育场、会议中心等。

多拱结构的设计需要考虑拱与拱之间的相互作用，以及荷载的传递与分散。

五、钢筋混凝土拱钢筋混凝土拱是一种由钢筋和混凝土构成的拱券结构形式。

它具有较高的强度和耐久性，常用于桥梁、地下室等工程中。

钢筋混凝土拱的设计需要考虑荷载的作用、钢筋的布置以及混凝土的配合比等因素，以确保结构的安全和稳定。

六、砖拱砖拱是一种由砖块构成的拱券结构形式。

砖拱的特点是制作工艺简单，成本较低，常用于民居、古建筑等。

砖拱的设计需要考虑砖块的强度和粘结性能，以及拱与拱之间的配合和支撑。

七、木拱木拱是一种由木材构成的拱券结构形式。

木拱具有较好的韧性和可塑性，适用于制作复杂形状的结构。

木拱常见于古建筑和木结构屋架中，能够给人一种温馨和自然的感觉。

总结：拱券结构具有多种形式，包括圆拱、扁拱、尖拱、多拱、钢筋混凝土拱、砖拱和木拱等。

中国传统建筑中的拱券结构中国是世界上拥有庞大而丰富建筑遗产的国家之一，其传统建筑以独特的拱券结构而闻名于世。

拱券结构是一种融合了力学原理与美学理念的建筑构造方式，具有卓越的稳定性和美观性。

本文将探讨中国传统建筑中的拱券结构的特点、应用以及对现代建筑的启示。

一、拱券结构的特点拱券结构作为中国传统建筑的核心构造方式，具有以下几个显著特点。

1. 稳定性：拱券结构通过将石块、砖块等材料按一定方式排列并通过压力相互支撑，形成弧形曲线的构造。

这种结构方式使得建筑具备了优秀的承重性能，能够有效地抵抗外力的影响，保证建筑物的稳定性。

2. 均衡性：拱券结构中的拱和券相互作用，实现了力的平衡，使得各个构造单元能够共同分担荷载。

这种均衡性的设计使得建筑内部力的分布更加平衡，减小了结构变形和损坏的可能性。

3. 美学性：拱券结构在实现稳定性和均衡性的同时，也注重了建筑的美学效果。

弧形曲线的运用使得建筑具有流畅、优雅的外观，给人一种和谐、舒适的感受。

这种美学观念与中国传统建筑注重自然与人文相融合的理念相契合。

二、拱券结构的应用拱券结构在中国传统建筑中得到了广泛的应用，体现了中国建筑师的智慧和创造力。

以下是几个典型的应用案例。

1. 带状拱桥：带状拱桥是一种以带状拱券作为主要结构形式的桥梁。

这种桥梁结构通过一系列的连续拱券将桥面与桥墩相联系，形成了稳定而均衡的桥梁结构。

代表性的带状拱桥有杭州的断桥和广州的五羊石桥。

2. 古代宫殿建筑：中国古代宫殿建筑以建筑群和庭院为主，采用多种多样的拱券结构形式。

比如北京故宫中的太和殿、乾清宫等建筑，利用拱券结构实现了整体建筑的稳定和美观。

3. 木构建筑中的斗栱结构：斗栱是古代中国建筑中一种将栱木安置在屋面檐口之上，形成柱子和栱木相互支撑的结构形式。

斗栱结构中的拱券设计，使得建筑的屋顶能够稳定地承载重力，同时增添了建筑的美感。

典型的斗栱建筑有成都武侯祠的典型四合院和西安大雁塔的飞檐斗栱。

三、对现代建筑的启示中国传统建筑中拱券结构的成功应用给现代建筑设计带来了启示。

拱券结构施工要点拱券结构是一种常见的建筑结构形式，具有良好的承载能力和美观性。

在施工过程中，需要注意一些要点，以确保拱券结构的稳定性和安全性。

首先，拱券结构的施工需要进行详细的设计和计算。

在设计阶段，需要确定拱券的形状、尺寸和材料等参数。

同时，还需要进行结构分析，以确定拱券的受力特点和承载能力。

在计算过程中，需要考虑拱券的自重、活载和温度变形等因素，以确保结构的稳定性。

其次，拱券结构的施工过程中需要注意材料的选择和加工。

拱券通常使用混凝土、钢材或石材等材料进行施工。

在选择材料时，需要考虑其强度、耐久性和施工性能等因素。

同时，还需要对材料进行加工，以满足拱券结构的形状和尺寸要求。

拱券结构的施工过程中，还需要注意施工工艺和施工顺序。

首先，需要进行基础施工，以确保拱券结构的稳定性。

在基础施工中，需要进行地基处理、基础浇筑和基础加固等工作。

其次，需要进行拱脚的施工。

拱脚是拱券结构的支撑点，其施工质量直接影响整个结构的稳定性。

在拱脚的施工中，需要注意施工工艺和施工顺序，以确保拱脚的准确性和稳定性。

最后，需要进行拱体的施工。

拱体是拱券结构的主要承载部分，其施工需要注意拱体的形状和尺寸控制，以及施工材料的加工和安装等要点。

拱券结构的施工过程中，还需要注意施工现场的安全管理。

施工现场是一个复杂的工作环境，需要进行安全防护和施工组织管理等工作。

在施工现场的安全管理中，需要制定合理的安全措施和施工规范，提供必要的安全设施和安全培训，以确保施工人员的安全和施工质量的保证。

拱券结构的施工还需要注意施工质量的控制。

在施工过程中，需要进行施工质量的检查和验收，以确保施工质量的符合要求。

同时，还需要进行施工记录和施工档案的建立，以便后期的维护和管理。

总之，拱券结构的施工是一个复杂而重要的工程，需要注意施工要点和施工质量的控制。

只有在施工过程中严格按照规范要求进行施工，才能确保拱券结构的稳定性和安全性。

同时，还需要加强施工现场的安全管理，以确保施工人员的安全和施工质量的保证。

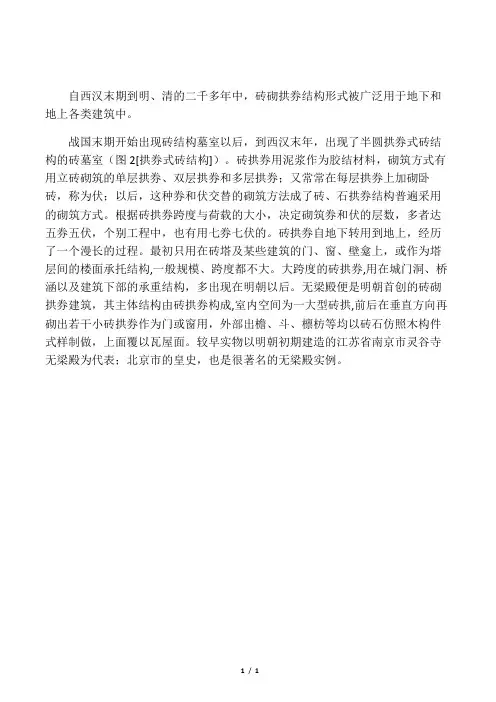

自西汉末期到明、清的二千多年中，砖砌拱券结构形式被广泛用于地下和地上各类建筑中。

战国末期开始出现砖结构墓室以后，到西汉末年，出现了半圆拱券式砖结构的砖墓室（图2[拱券式砖结构]）。

砖拱券用泥浆作为胶结材料，砌筑方式有用立砖砌筑的单层拱券、双层拱券和多层拱券；又常常在每层拱券上加砌卧砖，称为伏；以后，这种券和伏交替的砌筑方法成了砖、石拱券结构普遍采用的砌筑方式。

根据砖拱券跨度与荷载的大小，决定砌筑券和伏的层数，多者达五券五伏，个别工程中，也有用七券七伏的。

砖拱券自地下转用到地上，经历了一个漫长的过程。

最初只用在砖塔及某些建筑的门、窗、壁龛上，或作为塔层间的楼面承托结构,一般规模、跨度都不大。

大跨度的砖拱券,用在城门洞、桥涵以及建筑下部的承重结构，多出现在明朝以后。

无梁殿便是明朝首创的砖砌拱券建筑，其主体结构由砖拱券构成,室内空间为一大型砖拱,前后在垂直方向再砌出若干小砖拱券作为门或窗用，外部出檐、斗、檩枋等均以砖石仿照木构件式样制做，上面覆以瓦屋面。

较早实物以明朝初期建造的江苏省南京市灵谷寺无梁殿为代表；北京市的皇史，也是很著名的无梁殿实例。

1/ 1。

浅析中国建筑中拱券结构的发展历程1 拱券结构简介拱券指的是建筑中成弧形状的结构部分，一般用砖石等块状材料砌筑而成，通过块状材料之间相互挤压而形成的侧压力来建成的具有一定跨度的承重结构体系。

拱券作为一种较为特殊的建筑结构，不但对屋顶结构起到重要的承托作用，而且能够与周围环境完美洽和起到美化的作用[1]。

拱券技术于两河流域最早出现，随后在巴比伦、印度、罗马的建筑结构中兴起应用同时得到一定的发展。

因为建筑类型及文化的差异，拱券在其形式上也略有不同，例如：古罗马的建筑以半圆形的拱券为主；哥特式建筑则具有尖形拱券的特点；伊斯兰建筑中的拱券丰富多样，如尖形、三叶形、弓形、钟乳形和马蹄形等多种形式。

2 拱券结构在中国建筑中的发展历程2.1 拱券结构于地下建筑中的使用拱券结构在中国建筑中最早于西汉时期的墓葬建筑出现并得以应用。

西汉的陵墓用筒拱或拱壳穹窿建墓室，用券建墓门。

最初的筒拱由多道券并列构成，以后发展为各道券间砖石相互交错，连成一体，称纵联筒拱。

后者整体性强，应用较多[2]。

此外，在汉代的排水涵洞中也有拱券结构的应用，据刘叙杰《中国古代建筑史》介绍在1957 年对汉代的长安城直城门以及西安门的挖掘结果显示，“其下有高1.4 米，宽1.2 米与1.6 米之巨大排水涵洞，顶部有二层砖券，下用石块砌造。

”由此可见，这些早期的排水涵洞其跨度并不大，均不大于2 米，其实可以用梁板式结构，但是拱券结构的采用表明人们对于此结构的承载力已经有初步的认识――可以将跨空结构中的拉弯力变换成压力，有利于结构材料的性能发挥，同时说明拱券结构的施工技术也较为成熟。

2.2 拱券结构于地上建筑中的使用及不断发展拱券结构在我国古代的建筑应用中是由地下逐步发展到地上的，最早始于西汉时期的墓室营造，过渡到魏晋时期的砖砌佛塔，东汉时期的拱桥，宋代修建城墙、水门，南宋用于城门洞口，明初开始采用筒拱建造房屋，清朝以后普遍应用于官式建筑。

魏晋时期开始，佛塔内的拱券结构应用广泛，例如苏州虎丘云岩寺塔（建于五代时期）的塔门及塔的各层走道均采用拱券结构。

山西民俗建筑拱券砌筑施工工法山西民俗建筑拱券砌筑施工工法一、前言山西作为一个历史悠久的地方，拥有丰富的民俗建筑文化。

其中，拱券砌筑是山西传统民俗建筑中一种独特的施工工法。

该工法具有独特的特点和适应范围，既能提供美观的建筑外观，又能够保证建筑的稳定性和耐久性。

本文将对山西民俗建筑拱券砌筑施工工法进行全面的介绍和解析。

二、工法特点山西民俗建筑拱券砌筑施工工法具有以下几个特点：1. 民族特色突出：拱券砌筑是山西民俗建筑中最常见的一种形式，具有浓厚的民族特色，是山西文化与建筑艺术的结合体。

2. 结构稳定可靠：拱券砌筑以拱形结构为基础，能够有效地分散负荷和应对自然灾害，具有很好的结构稳定性和抗震性能。

3. 美观大方：拱券砌筑工法在形式上注重简洁明快，造型优雅大方，能够提供美观的建筑外观，给人以愉悦感和视觉享受。

4. 施工简便高效：拱券砌筑工法采用砖石材料，结构清晰明了，施工简便高效，能够快速完成建筑施工，提高工作效率。

三、适应范围山西民俗建筑拱券砌筑施工工法适用于各种规模的建筑工程，包括民居、庙宇、宫殿等。

无论是古代建筑还是现代建筑，无论是公共建筑还是私人住宅，都可以采用该工法进行施工。

同时，该工法还适用于各种地理环境和气候条件，具有很强的适应能力。

四、工艺原理拱券砌筑工法的理论依据是基于力学原理和建筑结构学的知识。

通过对施工工法与实际工程之间的联系、采取的技术措施进行分析和解释，可以明确该工法的工艺原理。

拱券砌筑工法主要依赖于拱形结构的作用，通过将砖石材料按照一定的形式和角度进行砌筑，使得砖石之间产生压力分布和力的平衡，从而增强建筑的稳定性和抗震性能。

五、施工工艺拱券砌筑工法的施工包括以下几个主要阶段：1. 基础处理：对施工地基进行清理和处理，确保基础的平整和稳固。

2. 拱形结构搭建：根据设计要求，搭建好拱形结构的模板和支撑体系，使其符合设计要求。

3. 材料准备：准备好所需的砖石材料，并按照要求进行处理，确保材料质量符合施工要求。

古罗马拱券结构特点
罗马拱券是一种古罗马期的建筑结构，它以其独特的形态和坚固的结构在建筑史上占有重要地位。

一、罗马拱券结构的特点
1.拱券的形态
罗马拱券是由一系列拱形构件组成的，些构件一般是由石材或块制成。

拱券的形态通常是半圆形或者椭圆形，但也可以是其他形态，比如三角形或者多边形。

2.拱券的结构
罗马拱券的结构常坚固，它可以承受量的重量。

拱券的结构原理是利用拱形构件的自重和外部荷载的压力来分散荷载，从而使整个结构更加稳定。

3.拱券的应用
罗马拱券的应用常广泛，它可以用于建造桥梁、水道、城、圆形剧场等各种建筑物。

拱券的结构也可以用于建造穹顶和拱形天花板等。

二、罗马拱券在建筑史上的重要性
1.罗马拱券的发和应用
罗马拱券的发和应用是古罗马建筑技术的重要里程碑。

罗马人利用拱券的结构原理，成功地建造了许多宏伟的建筑物，比如科利瑟姆圆形剧场、卡拉卡拉浴场等。

2.罗马拱券对后世建筑的影响
罗马拱券对后世的建筑产生了深远的影响。

它的结构原理被广泛应用于中世的教堂建筑和文艺复兴期的建筑。

同，罗马拱券的形态也被后世建筑所借鉴，比如法国的凯旋和美国的林肯念堂等。

3.罗马拱券的文化意义
罗马拱券不仅仅是一种建筑结构，它还具有重要的文化意义。

罗马拱券代表了古罗马文的辉，它是古罗马文化的重要组成部分。

同，罗马拱券也成为了现代建筑文化的重要符号一。

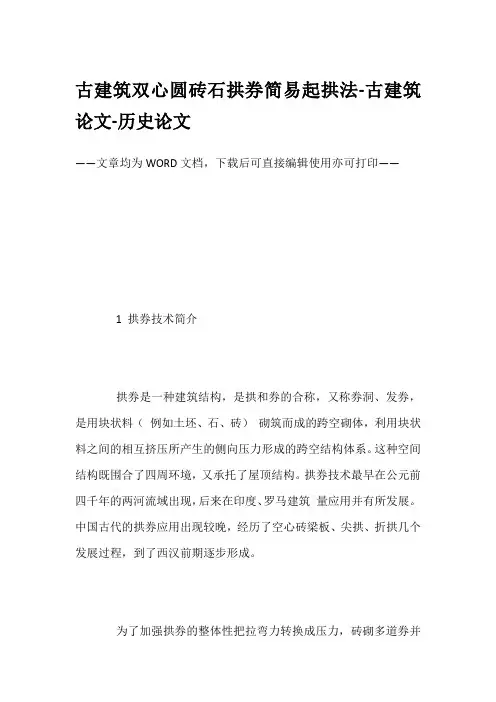

古建筑双心圆砖石拱券简易起拱法-古建筑论文-历史论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——1 拱券技术简介拱券是一种建筑结构，是拱和券的合称，又称券洞、发券，是用块状料（例如土坯、石、砖）砌筑而成的跨空砌体，利用块状料之间的相互挤压所产生的侧向压力形成的跨空结构体系。

这种空间结构既围合了四周环境，又承托了屋顶结构。

拱券技术最早在公元前四千年的两河流域出现，后来在印度、罗马建筑量应用并有所发展。

中国古代的拱券应用出现较晚，经历了空心砖梁板、尖拱、折拱几个发展过程，到了西汉前期逐步形成。

为了加强拱券的整体性把拉弯力转换成压力，砖砌多道券并列构成筒拱，在陡砌的砖券上随券形平铺一层砖或石，拱券之间相互交错链接，使拱券的结构得到进一步加强。

宋代《营造法式》中称为缴背，清工部《工程做法》中称为伏。

到了明清时期建筑规模等级的标志已经变成了使用券和伏的数量的多少，五券五伏的形式用在了最高等级的建筑当中，这时的拱券结构已经广泛使用于其他建筑当中了。

拱券根据形状的不同又分为半圆形、尖形、马蹄形、弓形等各种形式。

后来采用半圆拱，高跨比为0. 5,随着拱券技术的不断发展，到了明代多数为高跨比大于0. 5 的三心拱,这种形式的拱券结构合理，造型优美，是建筑结构与造型艺术完美结合的体现。

三心圆券形做法简图见图1,清代拱券最通用的基本形式---双心圆券形见图2.2 双心圆砖石拱券简易起拱法窑洞、涵洞或庭院大门建筑中，常采用砖石拱券的方式。

双心圆券顶一般比半圆拱券顶部稍微高些，呈抛物线形，看起来显得秀丽大方。

具体做法如下：为使拱券顶部比半圆顶部略尖些，可在半圆弧形底边的中点，就是圆直径的中点（圆心）,设圆心为O,并在O 点的两边分别取一小段距离，并使O1O 和O2O 相等（图3 中虚线为半圆形拱）,然后分别以O1B 为半径，以O1为圆心，画出右边半弧BC; 再以O2A 为半径，以O2为圆心，画出左边半弧AC,按弧AC 和BC 形成的弧形搭胎发券，即可得到抛物线形的拱券形状。

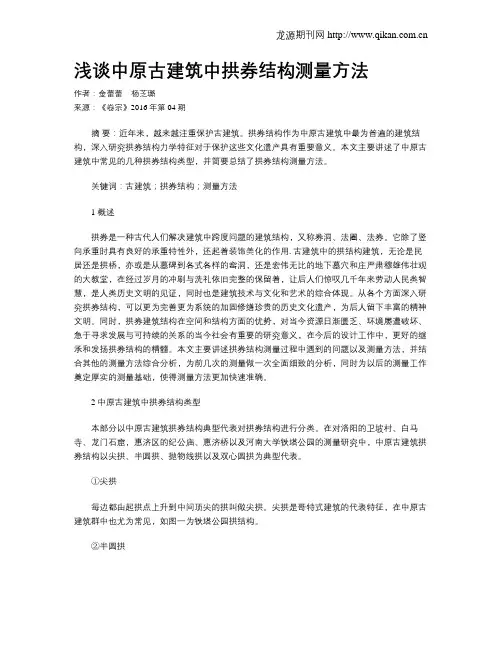

浅谈中原古建筑中拱券结构测量方法作者：金蕾蕾杨芝璐来源：《卷宗》2016年第04期摘要：近年来，越来越注重保护古建筑。

拱券结构作为中原古建筑中最为普遍的建筑结构，深入研究拱券结构力学特征对于保护这些文化遗产具有重要意义。

本文主要讲述了中原古建筑中常见的几种拱券结构类型，并简要总结了拱券结构测量方法。

关键词：古建筑；拱券结构；测量方法1 概述拱券是一种古代人们解决建筑中跨度问题的建筑结构，又称券洞、法圈、法券。

它除了竖向承重时具有良好的承重特性外，还起着装饰美化的作用. 古建筑中的拱结构建筑，无论是民居还是拱桥，亦或是从墓碑到各式各样的窑洞，还是宏伟无比的地下墓穴和庄严肃穆雄伟壮观的大教堂，在经过岁月的冲刷与洗礼依旧完整的保留着，让后人们惊叹几千年来劳动人民类智慧，是人类历史文明的见证，同时也是建筑技术与文化和艺术的综合体现。

从各个方面深入研究拱券结构，可以更为完善更为系统的加固修缮珍贵的历史文化遗产，为后人留下丰富的精神文明。

同时，拱券建筑结构在空间和结构方面的优势，对当今资源日渐匮乏、环境屡遭破坏、急于寻求发展与可持续的关系的当今社会有重要的研究意义，在今后的设计工作中，更好的继承和发扬拱券结构的精髓。

本文主要讲述拱券结构测量过程中遇到的问题以及测量方法，并结合其他的测量方法综合分析，为前几次的测量做一次全面细致的分析，同时为以后的测量工作奠定厚实的测量基础，使得测量方法更加快速准确。

2 中原古建筑中拱券结构类型本部分以中原古建筑拱券结构典型代表对拱券结构进行分类。

在对洛阳的卫坡村、白马寺、龙门石窟，惠济区的纪公庙、惠济桥以及河南大学铁塔公园的测量研究中，中原古建筑拱券结构以尖拱、半圆拱、抛物线拱以及双心圆拱为典型代表。

①尖拱每边都由起拱点上升到中间顶尖的拱叫做尖拱。

尖拱是哥特式建筑的代表特征，在中原古建筑群中也尤为常见，如图一为铁塔公园拱结构。

②半圆拱半圆拱是指以巷道净宽为直径作圆，取其一半作巷道的顶部形状。
