TMEIC高压变频软启操作步骤规程一、变频运行操作规程（远方控制方式）A）送电及运行程序1）合用户侧变频器的控制电源开关。
2）合上变频控制柜内的电源开关40MCCB1，40MCCB2，40MCCB3，105MCCB1确认变频器初始化正常，无故障，报警发生。
（105MCCB1分别为变频器的加热装置电源，变频工作时断开）3）确认键盘上的液晶显示器上控制模式显示为“R”（REMOTE 远方，LOCAL就地）。
如果为“L”，则按键盘上的“L/R”键直到“R”出现。
4）确认PLC控制柜上的电机选择开关位置正确（在M1位置），“就地/远方”开关在“远方”位置。
5）合上PLC控制柜的控制电源开关Q1（与变频器共一路电源），，然后合上其它所有控制电源开关。
此时触摸屏及外同期监视装置均应得电，工作正常，无故障，报警等信号。
6）确认触摸屏上的相应电机控制画面。
（注意：即使触摸屏失电也不影响系统工作）。
7）确认变频器输入开关柜KG1（209柜），旁路工作柜L1（210柜），变频器输出柜V1（211柜）开关在运行工作位置，并且处于断开状态，确认三个开关柜操作机构已储能完毕。
8）确认输出隔离柜（213柜）已经处于在运行工作位置。
9）在PLC柜触摸屏画面上确认仪表侧已发“仪表允许启动”信号。
10）操作现场机旁操作柱上的电机启动按钮，变频器输入侧将开始充电。
充电20S后，变频器发KG1（209柜）合闸指令，变频器受电完毕，确认操作屏上的“变频就绪”灯亮，这时变频器开始启动升速，直到变频器50HZ频率输出。
11）变频器输出侧PT和电网侧PT开始同步，同步后发出启动旁路工作柜合闸指令，开始并网。
12）并网后，变频器将发出分闸V1(211柜)指令，分开V1(211柜)，延时30S再分闸变频器输入开关柜KG1（209柜）。
至此变频器退出软起过程，等待下一次启动电机。
13）并网成功后，电机此时已交给用户控制。
B）停机及断电顺序1）在电机已切到工频后，只有通过主控室DCS控制旁路工作柜L1（210柜）停止电机运行。
高压变频器操作规程第一章总则第一条为保证高压变频器的正常运行及操作人员的人身安全，特制定本操作规程。
第二条本规程适用于高压变频器的操作和维护。
第三条操作人员必须熟知高压变频器的结构及工作原理，并具备一定的电气知识和维修能力。
第四条操作人员必须熟悉本规程，按照规程要求操作高压变频器。
第五条操作人员在进行高压变频器的操作和维护时，必须穿戴好安全防护用品，保证自身安全。
第二章操作要求第六条在操作高压变频器之前，必须检查主电源和变频器之间的所有接线是否牢固，接地是否良好。
第七条在操作高压变频器之前，必须检查变频器的各个控制参数是否正确设置，是否与实际需要相符。
第八条在操作高压变频器之前，必须检查变频器周围是否存在易燃易爆等危险物质，必要时进行相应的防护措施。
第九条操作人员在操作高压变频器时，必须按照正确的步骤进行操作，不能随意更改设置或者进行其他未经授权的操作。
第十条操作人员在操作高压变频器时，必须保持手部干燥，禁止湿手操作。
第十一条操作人员在操作高压变频器时，必须严格按照变频器的额定工作电流进行操作，切勿超负荷操作，以免损坏设备。
第十二条操作人员在操作高压变频器时，必须注意观察变频器的工作状态，一旦发现异常情况，必须立即停机检修。
第三章维护要求第十三条高压变频器的维护工作必须由专业技术人员进行，不得由未经培训的人员擅自进行。
第十四条高压变频器的维护工作必须按照规定的周期进行，切勿因怠慢而造成设备故障。
第十五条高压变频器的维护工作必须按照操作手册的要求进行，不得随意更改或省略任何步骤。
第十六条高压变频器的维护工作必须保持设备清洁，防止灰尘等杂物进入设备内部。
第十七条在维护高压变频器之前，必须切断主电源，并标明禁止开机维护。
第十八条高压变频器的维护工作必须做好记录，以备日后参考。
第四章应急措施第十九条在高压变频器发生故障或意外情况时，操作人员必须立即切断主电源，并报告相关人员进行处理。
第二十条在处理高压变频器故障时，操作人员必须穿戴好绝缘手套和绝缘靴。
高压变频器操作规程（一）变频器的几种状态：1．待机状态：已合高压，未启动变频器，系统发出系统待机信号，可启动变频器。
2．运行状态：变频器已启动并运行，界面显示正在运行。
3．停机状态：变频处于非运行状态为系统停机状态。
4．重故障状态：系统存在重故障，故障记录显示重故障名称，旁路柜K1、K2断开，此时变频器向主控室发出故障信号，高压柜跳闸。
须待重故障消除后，按复位按钮进行复位后方可合闸。
5．轻故障状态：系统存在轻故障，界面显示轻故障名称，此时变频器向主控室发出故障信号，变频器可继续运行。
6．变频/工频旁路状态：⑴．旁路柜先合上旁路柜的刀闸QS1和QS2，后合上接触器K1、K2闭合，K3断开。
选择用变频器运行，系统处于变频状态。
⑵．旁路柜K3闭合，K1、K2断开时，选择用工频电网运行，界面将显示工频旁路运行状态。
（二）变频器在DCS操作：（远程/就地按钮选择远程）①变频运行操作步骤：1．控制电源的上电操作：合控制柜内控制电源开关Q1、Q2；按下UPS电源按钮直至UPS打开；2．观察本机监控界面进入变频器主界面，显示有欠压故障；（以上是在变频器控制柜内操作）;3. 把风机进口档板开度打开度100％，把出口档板开度按工况来调节开度；4. 合上旁路柜刀闸QS1和QS2，在DCS界面上按下变频按钮，变频器真空接触器K1和K2闭合，K3断开。
变频运行指示灯亮。
(选择变频运行)5. 给高压变频器送上高压电。
(送上高压电);6. 10S后就绪灯亮后按下运行按钮。
(变频器运行);7. 在DCS界面上给变频器给定适当的转速。
(给定转速)。
②工频操作步骤:1. 在切断高压电的情况下,按下工频按钮,真空接触器K1、K断.K3闭合.工频运行指示灯亮；(工频选择)2. 把风机档板关闭，给高压变频器送上高压电.(送上高压电);(只是控制K3的分断、闭合)；3．调试风门阀门来调节风量。
③变频停止操作步骤:1. 在DCS界面上按下停止按钮变频器就停下，电机停止。
HARSVERT-A系列高压变频调速系统运行操作规程第一、电气部分1. 高压变频调速系统简介利德华福HARSVERT－A系列高压变频调速系统，以高可靠性、易操作、高性能为设计目标，满足对风机、水泵的调速节能和改善生产工艺需要。
HARSVERT －A系列高压变频调速系统适配各种通用三相异步电机，采用新型IGBT功率器件，全数字化控制，具备以下特点：1.1高－高电压源型变频调速系统，直接6KV输入，直接6KV输出，无需输出变压器。
1.2输入功率因数高，电流谐波少，无需功率因数补偿；1.3输出阶梯正弦PWM波形，无需输出滤波装置，可接普通电机，对电缆和电机绝缘无损害，电机谐波少，减少轴承、叶片的机械振动，输出线可长达1000米；1.4标准操作面板配置彩色液晶屏全中文操作界面；1.5功率电路模块化设计，维护简单；1.6内置PLC，易于改变控制逻辑关系，适应多变的现场需要；1.7可灵活选择就地、远方控制方式；1.8直接内置PID调节器，可开环运行，可闭环运行；1.9具有完整的通用变频调速系统参数设定功能；2. 技术参数3. HARSVERT－A系列高压变频调速系统组成3.1旁路柜旁路柜为变频器加装系统旁路开关（刀闸）。
旁路开关（刀闸）的主要作用是在变频器退出运行时，让电机直接切至工频状态运行（一次风机实现自动旁路，凝结泵采用手动旁路）。
3.2变压器柜变压器采用干式移相变压器，H级绝缘，系统温度可达185℃，能够完全消除电源侧电压、电流谐波；3.3功率柜（功率模块）功率模块主要由以下部件组成：3.3.1熔断器：熔断器主要用于移相变压器副边绕组的过流保护。
当输入侧的电流过大，或者负载过大，或者功率模块内部的元器件损坏时，熔断器立即断开，起到保护的作用。
3.3.2整流桥：整流桥的作用是将移相变压器副边绕组输入的交流电转变成为直流电。
它是由二极管三相全桥进行不控全波整流。
3.3.3电解电容：电解电容的作用是滤波和储能。
高压变频器操作规程启动高压变频器前的检查准备工作：1、查看控制器有无故障或报警，正常情况下只有”高压未带电警告”，旋转打开控制柜门上的红色“急停”按钮；2、确认压板“强制开柜门”、“允许急停跳开关”未投，投入压板“允许跳进线开关”；3、打开控制柜门，依次合上空开：外供交流电源、自备交流辅助电源、控制器电源、风机电源，启动UPS，按下控制器电源按钮，开启控制器；4、关闭所有柜门；旁路柜刀闸操作：变频状态时刀闸位置：K1在合闸、K2在变频位置。
工频状态时刀闸位置：K1在分闸、K2在工频位置。
就地操作：一、启动变频运行：1、做完变频启动前的检查工作后在就地把控制器柜门上的“远程/就地”开关打到“就地”位置；2、把控制器参数设置中的“频率设定方式”设为“00”；3、确认旁路柜中刀闸K1在合闸、K2在变频位置；4、合变频器进线开关，高压接入，确认控制柜门指示灯“高压接入”和“待机”亮；5、旋转打开红色的“急停”按钮，按下“启动”按钮，手动调节频率至目标频率；二、正常停车：按下控制柜门上的“停止”按钮，系统平滑降速运行至1Hz后系统停机，“停止”指示灯亮，断开进线高压开关（短时间停运变频可不断进线高压开关）。
远程操作：一、启动变频运行：1、做完变频启动前的检查工作后在就地把控制器柜门上的“远程/就地”开关打到“远程”位置，确认旁路柜中刀闸K1在合闸、K2在变频位置；2、把控制器参数设置中的“频率设定方式”设为“02”；3、给定频率目标值，合变频进线开关，高压接入；4、现场人员确认“待机”指示灯亮，且“故障”指示灯灭的前提下，联系DCS发变频器启动指令。
二、正常停车远程发变频器“停止”指令，系统平滑降速运行至1HZ后系统停机，“停止”信号传至DCS画面，断开进线高压开关。
注意：变频运行中禁止按下控制器面板上的“复位”键和“急停"按钮！高压变频器控制柜操作注意事项:①高压变频器在变频运行中，严禁按变频控制柜面板上的复位键。
矿用高压变频器安全操作及保养规程一、前言矿用高压变频器是矿山和采石场等重要设备，能够帮助提高生产效率和节约能源。
但是，高压变频器同时也存在着安全风险。
在因安全事故造成的生命财产损失后，如何确保生产的安全和顺畅，成为了极其重要的问题。
为降低矿用高压变频器操作错误造成的风险，保护人身安全和设备的可靠性，本文档详细介绍了高压变频器的安全操作和保养规程。
二、安全操作规程1. 准备工作在使用高压变频器前，应先做好以下准备工作：1.检查供电方案和选用的变频器是否匹配。
2.检查变频器的线路连接、电缆光缆以及引线及接地线是否牢固正常。
3.要设置电容器，进行连接，监控系统的各个部分安装，确保软件上电后使用正常。
2. 操作规程使用高压变频器时应注意以下事项：1.操作时，要按照说明书中的操作要求和接线原理图来操作，严禁断电时或开关有电时接线线路。
2.打开变频器的电源开关时，需先运行开启启动器，待电机转速达到0转/分后，再慢慢地打开电源开关，以避免电机电流过大损坏变频器和电机。
3.在调试变频器的工作模式和参数配置时，应先将调试好的参数保存到存储卡中，以便于随时备份使用。
4.不要在高压变频器内部随便更换元器件和硬件装置，以免影响设备的正常运行。
5.操作过程中，应严格按照安全操作规程进行，如确要修改诊断，需开发团队在有实际操作经验帮助和监督下进行操作。
三、保养规程为确保高压变频器的正常运行，应做好以下保养工作：1. 日常保养1.需要定期对高压变频器进行检查、清理和维护，清除设备内积灰、清理设备内部和周围的杂物和灰尘。
2.需要对变频器进行一次全面性的维护保养，包括清理电源线、检查接头的松动情况和插头的正常工作情况等。
3.每日使用的过程中，需对设备进行轻微抛光，防止划伤表面，影响视觉效果。
2. 定期保养1.在正常工作中，高压变频器的电力设备需要定期检验、修理以及测试设备，以确保设备的正常工作和长期使用。
2.在定期保养过程中，需要对设备的内部和外部进行仔细检查，以及必要的清洗，以保证金属部件的正常使用。
高压变频器操作规程一、变频器的几种状态1．变频器监控画面具有屏幕保护功能，黑屏时要触摸画面的左上部分2．待机状态：已合上高压开关，变频器(约6秒)发出系统待机信号，此时方可启动变频器3．运行状态：变频器已启动并运行，界面显示正在运行4．故障状态：系统存在重故障，界面显示“系统故障”及重故障名称，此种状态下高压无法合闸，须待重故障消除后，按下变频器触摸屏上的“复位”按钮进行复位后，显示控制器就绪，方可允许高压合闸。
二、变频器启动操作1．在变频器本机监控界面上启动1）将柜门的选择开关拨到”本控”位置2）确认系统已处于”待机状态”3）在开环状态下设定频率，根据工况来设定最低频率,目前暂定20HZ4）点击触摸屏上的”启动”按钮5）观察运行频率及输出电压、电流是否正常2．在DCS画面上启动1）将变频器柜门上的选择开关拨到”远控”位置2）在变频器开环状态下设定频率3）确认系统已处于”待机状态”，以及DCS画面显示”待机状态”信号4）DCS接收到”系统待机”信号后, 自动启动变频器并运行到20HZ5）根据机组负荷情况, 调整变频器运行频率6）观察运行转速和输出电流反馈显示是否正常，以及各状态指示灯是否正常三、变频器停机操作1．在变频器本机监控画面上停机1）确认变频器柜门上的选择开关在“本控”位置2）确认变频器在”运行”状态3）按下触摸屏上的”停机”按钮，需要确认4）观察运行频率及输出电压，电流等是否逐渐降低，直到降到0 2．在DCS画面上停机1）变频器柜门上的选择开关在“远控”位置2）确认系统已处于”运行”状态3）点击DCS画面上的”停机”按钮4）观察运行转速与输出电流反馈显示在逐渐减小，直到降到0，以及各状态指示灯是否正常四、A泵变频倒B泵变频操作1）变频器柜门上的选择开关在“远控”位置2）确认系统已处于”运行”状态3）确认A泵在变频运行, B泵在工频备用4）手动启动B泵工频, 停A泵变频5）将A泵6KV开关断开, 安全措施做好后, 将QS1和QS2隔离开关断开, QS3隔离开关合上6）启动A泵工频, 停B泵工频7）将B泵6KV开关断开, 安全措施做好后, 将QS6隔离开关断开, QS4和QS5隔离开关合上8）送B泵6KV开关, 启动变频器, 系统稳定后, 停A泵6KV开关,9）操作结束, 至此A泵工频备用, B泵变频运行五、B泵变频倒A泵变频操作1）变频器柜门上的选择开关在“远控”位置2）确认系统已处于”运行”状态3）确认B泵在变频运行, A泵在工频备用4）手动启动A泵工频, 停B泵变频5）将B泵6KV开关断开, 安全措施做好后, 将QS4和QS5隔离开关断开, QS6隔离开关合上6）启动B泵工频, 停A泵工频7）将A泵6KV开关断开, 安全措施做好后, 将QS3隔离开关断开, QS1和QS2隔离开关合上8）送A泵6KV开关, 启动变频器, 系统稳定后, 停B泵6KV开关,9）操作结束, 至此B泵工频备用, A泵变频运行六、工频倒变频操作(变频检修后)1）变频器本机监控画面无任何故障,显示”控制器就绪”2）变频器控制柜上的选择开关在”远程”位置3）此时工频泵在运行, 选择好需要用变频的泵4）相对应变频器的6KV高压开关在断开位置, 如A泵的6KV开关在断开位置, 则断开QS3隔离开关, 合上QS1和QS2隔离开关; 如B泵的6KV开关在断开位置, 则断开QS6隔离开关, 合上QS4和QS5隔离开关,5）将相对应变频器的6KV高压开关合闸,6）DCS接收到”系统待机”信号后,自动启动变频器7）观察运行转速和输出电流显示是否正常，以及各状态指示灯是否正常8）系统稳定后, 停工频泵, 投入相关连锁注意: 在变频状态时, 6KV开关柜上的差动保护要退出附图如下:。

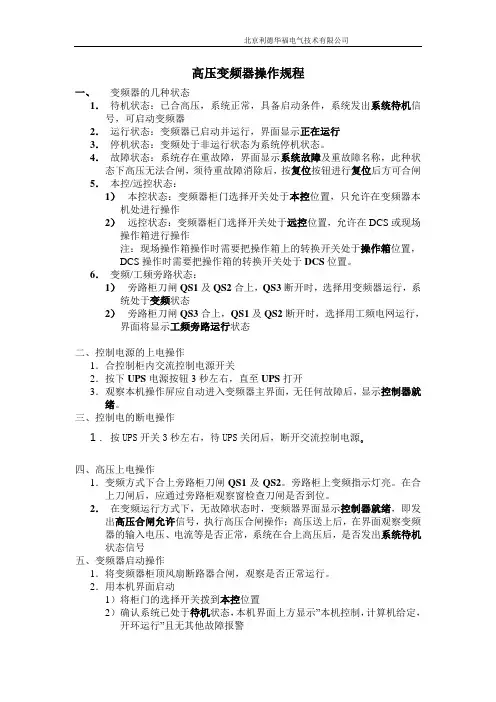

高压变频器操作规程一、变频器的几种状态1．待机状态：已合高压，系统正常，具备启动条件，系统发出系统待机信号，可启动变频器2．运行状态：变频器已启动并运行，界面显示正在运行3．停机状态：变频处于非运行状态为系统停机状态。
4．故障状态：系统存在重故障，界面显示系统故障及重故障名称，此种状态下高压无法合闸，须待重故障消除后，按复位按钮进行复位后方可合闸5．本控/远控状态：1）本控状态：变频器柜门选择开关处于本控位置，只允许在变频器本机处进行操作2）远控状态：变频器柜门选择开关处于远控位置，允许在DCS或现场操作箱进行操作注：现场操作箱操作时需要把操作箱上的转换开关处于操作箱位置，DCS操作时需要把操作箱的转换开关处于DCS位置。
6．变频/工频旁路状态：1）旁路柜刀闸QS1及QS2合上，QS3断开时，选择用变频器运行，系统处于变频状态2）旁路柜刀闸QS3合上，QS1及QS2断开时，选择用工频电网运行，界面将显示工频旁路运行状态二、控制电源的上电操作1．合控制柜内交流控制电源开关2．按下UPS电源按钮3秒左右，直至UPS打开3．观察本机操作屏应自动进入变频器主界面，无任何故障后，显示控制器就绪。
三、控制电的断电操作1．按UPS开关3秒左右，待UPS关闭后，断开交流控制电源。
四、高压上电操作1．变频方式下合上旁路柜刀闸QS1及QS2。
旁路柜上变频指示灯亮。
在合上刀闸后，应通过旁路柜观察窗检查刀闸是否到位。
2．在变频运行方式下，无故障状态时，变频器界面显示控制器就绪，即发出高压合闸允许信号，执行高压合闸操作；高压送上后，在界面观察变频器的输入电压、电流等是否正常，系统在合上高压后，是否发出系统待机状态信号五、变频器启动操作1．将变频器柜顶风扇断路器合闸，观察是否正常运行。
2．用本机界面启动1）将柜门的选择开关拨到本控位置2）确认系统已处于待机状态，本机界面上方显示”本机控制，计算机给定，开环运行”且无其他故障报警3）点下界面上的启动按钮，然后确认启动4）观察运行频率及电压、电流是否正常3．用远方启动1）将柜门的选择开关拨到远控位置2）确认系统已处于待机状态，远程控制状态，且无其他故障报警，3）远方设定频率4）远方发送启动指令5）观察运行频率及电压、电流是否正常六、变频器停机操作1．用本机界面停机1）确认选择开关已拨到本控位置2）确认变频器在运行状态3）按下界面的停机按钮4）观察运行频率及输出电压等是否降到02．用远方停机1）确认选择开关已拨到远控位置2）确认变频器在运行状态3）发送停机指令4）观察运行频率及输出电压等是否降到03. 变频器停止运行30分钟后将柜顶风扇断路器断开七、故障信息的查询操作在主界面可以看到有关的功率单元、控制器、PLC等的确切报警信息及报警的时间等。
行业资料：________ 高压变频器操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共5 页高压变频器操作规程1、工作前必须穿戴好各种规定的劳保用品，检查好所用的工具是否安全可靠。
2、使用梯子时要有人扶者，高空作业时需戴好安全带。
3、设备检修或线路停电时，要在开关上挂上有人工作、不准合闸，标志，工作负责人应及时通知生产单位。
4、一般情况停电作业，必须带电操作时，必须两人以上进行，其中一个负责监护。
5、在容器内或大罐内作业时，必须使用安全灯要检查作业场所内是否有危害气体，确定绝对安全后方能作业，并要有专人监护。
6、检修机组时应在机组或下面设围栏，检修滑触线时，应将机组上滑触线电源断掉并专人看守开关。
7、工作时必须与带电设备保持安全距离，必要时采取隔离措施，不许在带电体上使用手锤、活口扳子等金属工具。
8、高处作业时加围栏，不得随意往下仍东西，高于2米必须系安全带。
9、检修工作因故中断，应通知值班电工与生产运行人员，并采取相应措施确保安全。
10、检查电解槽上设备时，不许站立壳面上进行，槽间不准传递金属工具，要防止槽间短路。
11、检修工作终结应清扫现场，做好清点工作，工作负责人通知值班电工、生产运行人员验收。
第 2 页共 5 页高压安全操作规程1.0目的为保障电气设备的安全运行，在操作过程当中做好保证安全的组织措施，技术措施的落实，认真执行工作票制度，特制订本规程。
2.0适用范围本本规程适用于高压配电系统操作工作。
3.0程序3.1非工作人员不得进入高压室，如因工作需要，必须经过有关负责人批准，并由值班人员监护前往。
3.2值班电工作业人员必须具备必要的电工安全知识，熟悉安全操作规程、熟悉供电系统和配电室各种设备的性能和操作方法、具备在异常情况下采取措施的能力。
3.3严格执行值班巡视制度、倒闸操作制度、工作票制度、交接班制度、安全用具及消防管理制度和要害岗位出入制度等各项制度。
高压变频器操作规程
一，本地变频方式启动
1，合控制柜内所有空开；开启UPS。
2，检查界面参数，并设定调动频率（频率大小根据工况而定）。
3，界面内控制参数设置“触摸屏”，柜门选择开关打在“本地”位置。
4，分开K3（工频开关），合QS2（变频器下隔离刀闸），合QS1（变频器上隔离刀闸），合K2（变频器出口开关），合K1（变频器进口开关）；若有故障，排除故障后复位，直至故障消失。
5，关闭并锁好所有带电磁锁的柜门。
6，合高压开关柜，（特别注意：开关柜转换开关打到“现场”位置，变频器旁路柜K1、K2要合上后才能合闸）
以上属电工操作，以下是操作工操作：
7，送上高压电后，等待监控界面的“就绪”灯亮，确认电机停稳，并且出口阀门处于关闭状态，按柜门“启动”按钮启动变频器。
8，变频器启动时，观察输出电流不要超过额定电流，变频器达到一定转速后开启出口阀门，运行频率稳定后，在人机界面设置给定频率，使反馈压力达到所需压力。
9，正常停机按柜门“停止”按钮停车，有异常情况按柜门“紧急停机”按钮停车。
二，远程变频方式启动（目前多数情况采用此种控制方式）
1，合控制柜内所有空开，开启UPS。
2，界面内控制参数设置“模拟信号1”，柜门选择开关打在“远程”位置；3，确认QS1和QS2处于合闸状态，按DCS上的“变频合闸”按钮分开K3，合上K2，K1；若有故障，排除故障后复位，直至故障消失。
4，关闭并锁好所有带电磁锁的柜门。
5，合高压开关柜。
以上属电工操作，以下是操作工操作：
6，送上高压电后，等待DCS监控界面的“就绪”灯亮为绿灯色，确认电机停稳，并且出口阀门处于关闭状态，设定好启动频率后，按“变频启动”按钮启动变频器
7，变频器启动时，观察输出电流不要超过额定电流，变频器达到一定转速后开启入口阀门，运行频率稳定后，通过调节“设定频率”使反馈压力达到所需压力。
8，正常停机按DCS监控界面上的“变频停止”按钮停车，有异常情况按DCS 监控界面的“紧急停机”按钮停车。
三，工频启动
1，工频启动前要联系电工将QS2分开，防止给变频器倒送电。
2，确认变频器以及电机均处于停止状态，确认K1、K2均处于分开状态，3，按DCS监控界面上的“工频启动”按钮，K3合上，电机立即工频运行。
4，停机按DCS监控界面上的“工频停止”按钮，K3分开，电机立即停止。
四，注意事项
1，在不确定变频器是否带高压的情况下，严禁打开任何带有电磁锁的柜门，严禁带负荷操作隔离开关。
2，在任何情况下，严禁K2和K3同时合闸（存在互锁）。
3，在每次给变频器送高压电之前，必须把所有柜门以及隔离开关的电磁锁恢复为“上锁”状态，每次打开柜门或者操作隔离开关必须使电磁锁得电，严禁强行开门和野蛮操作隔离开关。
4，在每次变频启动循环泵前，必须确定泵处于停稳状态，再次启动受时间间隔限制，目前设置为3分钟。
5，严禁改动界面内部高级控制参数
6，变频器控制柜内的所有空开，除了控制插座电源的，其余的在变频器运行的时候都需要处在“合上”的状态，否则可能会引起UPS掉电或者风机不转造成柜内温度升高。
在变频器长期运行过程中，特别是夏天一天最热的时候，要注意变压器温度不能超过（130℃保护），变频器风温（60℃保护）和室内环境温度（不能超过--10℃~40℃）
7，要启动系统时，除了界面里面参数设置正确，还要控制方式选择“高压模式”。
要是选择远程集控箱控制，要把控制柜门开关打到“远程”位置。
要实现远程模拟量调节，还需把界面里控制方式选择“模拟信号1”（切记）。
另外，除了检修时，平时需要变频器运行前，需要先把QS1和QS2提前合上，以避免带负荷操作隔离，。
五，相关知识
1. 变频器的几个状态：
⏹等待：变频器输出频率直接降到０时，等待指示灯亮，达到延时
启动间隔设定时三钟后，无故障后就绪指示灯亮。
⏹就绪：变频器处于停机状态，并且无保护、无封锁，可以启动。
只有当变频器处于就绪状态时，才可以启动，所以在启动变频器前，请确认变频器已经处于就绪状态（DCS上为绿色）。
⏹运行：变频器无故障、无封锁，正在运行（DCS上为绿色）。
⏹报警：变频器当前有报警信号，变频器仍然可能在运行（DCS
上为红色）。
产生报警状态时，报警指示灯由“○”将变成“●”，此时操作人员必须：1）找出产生报警的原因（打开当前报警画面或历史故障画面，查看报警信息）。
2）采取相应措施。
3）报警条件消失后，报警指示灯自动熄灭；但只要报警条件存在，报警指示灯将一直亮。
⏹保护：变频器由于发生故障而产生保护动作。
当变频器正在运行，有故障产生时，变频器立即封锁输出而停机。
此时保护状态一直存在，直到用户处理故障完毕，并且已经复位了当前的故障。
发生故障时，保护指示灯由“○”将变成“●”，此时操作人员必须：
1）找出产生故障的原因（打开当前故障画面或历史故障画面，查看故障信息）。
2）消除故障。
3）按“复位”键清除保护状态信息，使系统处于就绪状态。
变频状态：QS1，QS2，K1，K2都处于合闸状态，K3处于分闸状态。
工频状态：K3处于合闸状态，K1，K2都处于分闸状态（QS1，QS2合闸分闸均可）。
2. 柜门按钮的作用
控制柜柜门上共有三个按钮,分别为急停、启动和停止；一个“远程／就地”选择开关，这些按钮和开关能实现对变频器的基本操作。
“急停”
当变频器运行过程中，有紧急情况发生而需要变频器立即停机时，请按“急停”按钮，此时变频装置立即封锁输出，同时切断主电源开关。
即：变频装置输出电压立即为零，电机及与之相连的机械设备将因无电源驱动而自由停机。
此时，主界面中的封锁“○”、保护“○”将变成封锁“●”、保护“●”，只有当用户处理好紧急情况，并且故障复位后才能解除急停功能。
急停功能不受远程或就地限制。
“启动”
只有当选择开关选为就地，且变频器已就绪时（就绪指示灯为“●”），“启动”按钮才有效。
按下“启动”按钮后，变频器按设定的升频曲线加速至设定频率。
此时，主界面中的运行“○”将变成“●”。
“停止”
只有当选择开关选为就地，“停止”按钮才有效。
按下“停止”按钮后，
变频器按设定的降频曲线停机。
停止后不跳主开关，运行“●”将变成
“○”，如果无保护且无封锁，此时变频器处于就绪状态，就绪“○”
将变成“●”。
“远程/就地”
“远程/就地”选择开关是对操作方式选择。
当选择开关选为“远程”时，可通过DCS操作界面对变频装置进行启停、升降频控制，此时就地控制柜面板的“启动”和“停止”按钮和触摸屏主控画面上的“升频”、“降频”按钮无效；相反，当选择开关选为“就地”时，变频器只接受控制柜柜门上的“启动”、“停止”信号。
而“急停”按钮，无论“远程/就地”选择开关处于何种状态均有效。
急停和停机的区别：按下停止按钮，变频器频率直降为零封锁输出，下次可以按启动按钮启动；但拍下“急停”不但变频器频率直降为零封锁输出，并且跳开变频器输入高压开关，下次启动还需要再次合高压开关柜。
另外，急停按钮不受本地/远程控制，以确保紧急时立即断电。
3. 变频器涉及的逻辑
所有电磁锁受高压带电显示器控制，变频器有高压，所有带电磁锁的柜门不允许打开。
在带有高压时，不能直接在柜门分合K1，K2和K3。
要合K1，K2变频运行，或者要合K3工频运行，必须在DCS上通过“变频合闸”“工频合闸”“变频分闸”“工频分闸”按钮实现。
另外，有以下闭锁：
K1合上后不能操作QS1
K2合上后不能操作QS2
K2与K3互锁
QS2断开后才能合K3
审批：审核：编写：姚华
日期：日期：日期：2011-元-27。
