凝结水精处理混床再生SPT内树脂初始反洗分层操作

凝结水精处理运行规程目录1．总则1.1 凝结水处理系统的设计说明1.2 设备规范2．凝结水处理设备运行2.1 凝结水混床启动前检查2.2 凝结水混床的启动、停止、切换2.3 凝结水混床运行监督2.4 凝结水混床旁路的开启3．凝结水设备再生操作3.1再生前的检查3.2 树脂输送3.3 凝结水混床的再生操作4. 凝结水处理设备的故障处理1.总则1.1凝结水处理系统的设计说明1.1.1凝结水处理系统的作用凝结水为给水的组成部分,其质量的好坏将直接影响到给水的质量，而给水质量的好坏又直接影响到机组的安全经济运行。

应该说，凝结水的品质是比较好的，但是在机组运行过程中，凝汽器总有少量的冷却水渗漏而混入凝结水中，这些冷却水带入了盐份、胶体、悬浮物等杂质，污染了凝结水，同时在机组正常运行和投运、停运过程中，不可避免地产生金属氧化物，为了保证给水水质，以保证机组安全运行，必须进行凝结水处理，除去这些金属氧化物和因凝汽器泄漏而带入的杂质。

1.1.2 凝结水处理的方式选择我厂凝结水处理采用体外再生空气擦洗高速混床，中压运行系统，不设前置过滤器，高速混床及再生系统均布置在汽机房0米层。

高速混床按单元制配置，每台机组配二台高速混床，并预留有扩建一台的位置，凝结水100%处理，两台机组公用一套体外再生设备。

1.1.3 凝结水除盐系统设计工况凝结水流量：正常：733 m3/h最大：781 m3/h每台混床设计流速：正常：100 m/h最大：120 m/h混床设计压力： 3.53 Mpa混床运行压力： 2.8 Mpa树脂比例： 1：1设计温度： 60℃运行温度：正常：33℃夏季：49℃为了提高再生效果，确保凝结水出水质量，我厂凝结水体外再生阴阳树脂采用KENNICOTT公司的CONESEP’S锥体分离技术,以求得阴阳树脂较好的分离效果,高速混床按H+/OH型运行,有NH4+/OH运行的可能。

凝结水除盐设备由以下部分组成：凝结水除盐混床阳树脂再生塔兼贮存塔阴树脂再生塔兼分离塔树脂隔离罐一套阳树脂再生系统一套阴树脂再生系统泵和风机运行所需的控制、测量、阀门、仪表、管道等。

混床树脂的预处理及再生1、混床树脂的预处理先通入两倍树脂体积的约4%HCl的浸泡4-8h，用清水洗到pH接近中性，再用两倍树脂体积的约4%的NaOH浸泡4-8h。

无需清洗，等待大反洗分层。

2、分层具体操作方法：⑴接上面混床树脂的预处理步骤，开始大反洗分层。

⑵开启压缩空气阀门，用压缩空气将阴、阳树脂搅动2-3分钟，关压缩空气，静止10-20分钟；⑶用纯水大反洗，开始用较大的流量将阴、阳树脂一下子全部托起，直至树脂层达最上视镜中央后停止大反洗，再静止半小时，这时可看见阴、阳树脂会自然沉降而分层，再用小流量的水进行反洗，视镜观察，发现分层还好就行，如不好，重复上述（3）操作直至分层界面基本清楚为止。

⑷分层基本清楚后，从顶部进水大正洗直至出水近中性，然后就可准备再生。

(首次再生需要倍量再生)3、再生：在反洗分层后，放水到树脂表面上约100mm处，开再生泵及中排，通过视镜，调整液面进水平衡后，开始进碱液和酸液，使之分别经阳阴树脂层后，由中排管同时排出。

若酸液进完后，碱液还未进完，下部仍以同样的流速通清洗水，以防碱液串入下部而污染已再生好的阳树脂。

然后，上下再同时以同样流速通过清洗水，直至中排出水的电导率小于10μs/cm，Na+小于100ppb。

4、树脂混合：混合前，应把交换器中的水液面，下降到树脂表面上250-400mm 处，压缩空气的压力一般采用0.1-0.15MPa，流量为2.0-3.0m3/(m2.s)混合时间，一般为3-5min，时间过长易磨损树脂，为防止树脂在沉降过程中又重新分离，而影响树脂的混合程度，需有足够大的排水速度，迫使树脂迅速降落，避免树脂重新分离。

5、正洗：混合后的树脂层，还要用除盐水以20-30m/h的流速进行正洗，直至出水合格后（SiO2含量低于10-20μg/l，电导率低于0.2μs/cm ），方可投入运行。

混床手动再生操作步骤1、反洗分层：将混床反洗水进水阀（下进阀）、反洗水上排阀打到手动，启动再生泵一台。

慢慢开启泵出口阀，控制反洗流量，使树脂上浮到上视镜底部，（注意别让树脂超过上视镜，以免树脂堵塞绕丝管，导致混床憋压）反洗时间约为15-20分钟，停再生泵。

将反洗水进水阀、反洗水上排水阀打到停。

2、沉降：打开排气阀，让树脂自然沉降，5-10分钟后观察树脂分层是否良好，若分层不明显则须重新反洗分层。

3、酸碱计量：开启混床计量箱酸碱阀使其液位升到1.4m关闭混床加酸、碱阀。

4、排水：将上中排阀，排气阀打到手动，排到上中排阀没有水流出来即可，关闭上中排阀、排气阀。

5、进酸碱：将混床进酸阀、进碱阀、下中排阀打到手到，混床浓碱阀、浓酸阀、混床碱射流阀、混床酸射流阀打到手动，启动混床再生泵一台，控制好转子流量计保持流量在19T/H，调节蒸汽手动阀控制温度在35℃左右，开启混床浓碱阀、浓酸阀前手动隔膜阀调节酸碱浓度，碱浓度控制在4％左右，酸浓度控制在5％左右，当碱计量箱液位降到0.85m，酸计量箱降到0.55m时，关闭计量箱浓碱阀与浓酸阀，进入下一阶段。

6、置换：置换时间约为50min，然后关闭蒸汽手动阀停止碱加热，将再生泵停止运行，将混床进酸阀、进碱阀、下中排阀、碱射流阀、酸射流阀打到停。

7、进水：将混床进水阀、排气阀打到手动，启动初级纯水泵，当排气阀有水出来后将下中排阀打到手动，将排气阀打到停。

（注意控制进水流量在75 T/H）8、清洗：将混床下进阀打到手动，开启混床再生泵一台，清洗15min后，将初级纯水泵、再生水泵打到停，再将混床下进阀、进水阀、下中排阀打到停。

9、排水：打开排气阀、下排阀，当液位降到树脂层上200 m m处时，将下排阀打到停，进入一步。

10、空气混合：将上排阀、进气阀打到手动，调节进气阀前手动闸阀使压力控制在1.5kgf/cm2左右，混合约3min，（要注意气动阀压力，若压力降到3.5 kgf/cm2时，将手动闸阀关闭），然后关闭手动闸阀，将进气阀、上排阀打到停。

混床的工作原理及树脂再生操作方法离子交换柱是指用来进行离子交换反应的柱状压力容器，是管柱法离子交换的交换设备。

在实验室、工业中常被使用。

按再生方式分可分为体内再生混床、体外再生混床、阴树脂外移再生混床三种，在使用范围上可分为实验室用离子交换柱、工业用离子交换柱。

离子交换柱是指用来进行离子交换反应的柱状压力容器，是管柱法离子交换的交换设备。

采用圆筒形交换柱，溶液从柱的一端通入，与柱内呈密实状态的固定离子交换树脂层或流动状态离子交换树脂床充分接触，进行离子交换。

若交换后的溶液已达到预定要求，或离子交换树脂已呈“饱和状态”，就从生产线上切断柱交换，在同一柱中或其他柱内用解吸液解吸，离子交换树脂再生后用于下次交换。

采用离子交换柱，相当于将柱内离子交换树脂分多批次与溶液进行交换反应，交换后的溶液及时和离子交换树脂分离。

流过离子交换树脂床的溶液成分随时间和床高度变化。

此种方法效率高，广泛应用于生产。

1、原理及作用混合离子树脂交换器是保证系统出水达标的关键设备，它以阴、阳离子同时装填于交换器内，经N2或无油压缩空气将两种树脂均匀混合，混合的树脂被看作是有无数“阴—阳”复床运行，因此具有体积小、出水水质优质等特点。

混合离子交换器运行流速为20米/小时，内装填均粒阳离子交换树脂及阴离子交换树脂。

2操作每班应每两小时测量的出水情况，以保证混床出水在合格的范围内，当发现不合格时应及时进行再生处理，同时启动备用离子交换系统。

混床的出水电导率应为≤1μs/cm，PH=5～73再生混合床是一个交换柱内即有强酸性阳离子交换树脂，同时也有强碱性阴离子交换树脂，是在混合均匀的情况下使经过处理的水顺流通过，而得到纯度较高纯水的方法。

（树脂在柱内的高度为交换柱的有效高度的2/3，在此2/3的树脂层内，其中有1/3为强酸性阳离子交换树脂在下部，强碱阴离子交换树脂为2/3在上部。

）阴阳树脂的比例为2/1（体积比）。

在阴阳树脂交界处略向下一些有一进酸管，用以阳树脂再生进酸时，控制酸的界面在阴阳树脂截面处之下。

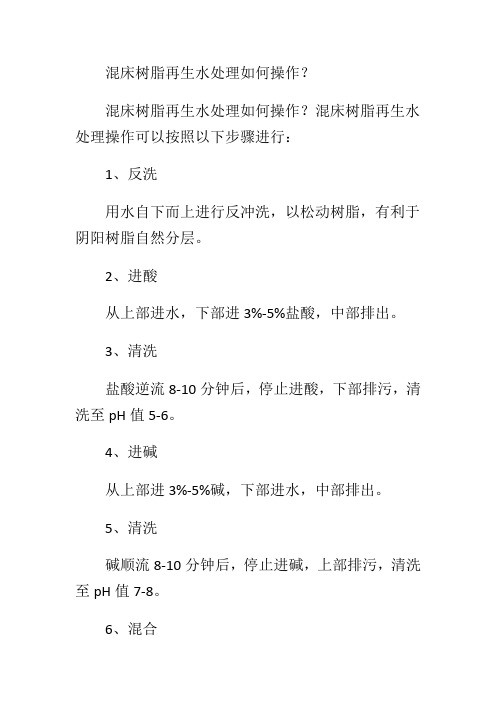

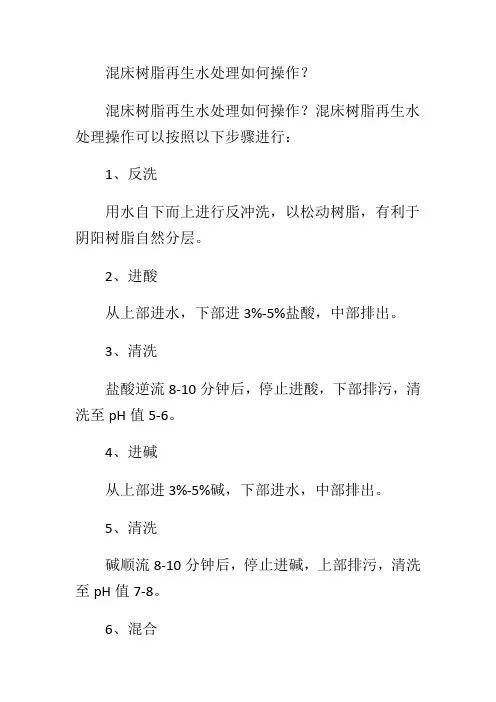

混床树脂再生水处理如何操作？
混床树脂再生水处理如何操作？混床树脂再生水处理操作可以按照以下步骤进行：
1、反洗
用水自下而上进行反冲洗，以松动树脂，有利于阴阳树脂自然分层。

2、进酸
从上部进水，下部进3%-5%盐酸，中部排出。

3、清洗
盐酸逆流8-10分钟后，停止进酸，下部排污，清洗至pH值5-6。

4、进碱
从上部进3%-5%碱，下部进水，中部排出。

5、清洗
碱顺流8-10分钟后，停止进碱，上部排污，清洗至pH值7-8。

6、混合
充入无油压缩空气或氧气，待阴、阳树脂混合均匀后，关闭气源。

7、冲洗
上部进水，下部排污，待出水合格后。

8、运行
将合格水送入储罐。

混床树脂再生水处理前需要检查失效混床各阀门关紧，检查再生水箱高水位，混床酸、碱计量箱液位高。

保证一级除盐系统运行正常，压缩空气充足，并与值长联系准备用气。

保证压力表、流量表、温度表等投入正常运行。

凝结水精处理运行规程五．凝结水精处理设备运行规程1．概述本机组采用中压凝结水处理系统,将精处理混床直接串联在汽机凝结水管道中，系统设二台混床,每台混床的出力是机组凝结水量的50%。

两台混床运行，无备用床。

同时在再生系统的树脂贮存罐内还有一套再生好的备用树脂。

所以在机组启动或凝汽器发生泄漏时有100%的备用容量，可以从容应付机组的启停。

另外，系统还设有一50%的次旁路，当一台混床失效时，次旁路门打开，失效混床解列再生，50%凝结水直接经旁路通过，确保精处理混床的正常运行。

系统设有安全旁路（大旁路）控制采用开关方式。

当混床进出口压差超过0.35MPa 或凝结水温超过50℃时，大旁路门自动打开。

机组启动初期，凝结水含铁量超过1000ug/l时，直接排放，不进入凝结水处理系统；正常运行时，混床启动后出水不合要求可经再循环泵循环至混床出水合格并向系统供水。

运行参数:正常出力：701.7 t/h 最大出力：711 t/h正常运行压力：3.0 MPa 最大出力时压力：3.0 MPa正常温度：33.9 ℃ 最高温度：49.1 ℃系统设计压力：3.5 MPa 再生系统设计压力：0.7 MPa出水水质：项目启动保证值正常运行出水保证值悬浮固体μg/l<100≤10总溶解固形物(不计氨)μg/l<50<20二氧化硅μg/l<50<15钠μg/l<5<1总铁μg/l<100<8总铜μg/l<15<3氯μg/l<10≤1阳导电度（25℃）μs/cm<0.2<0.2pH（25℃） 6.5～7.52．凝结水精处理设备规范序号设备名称台数设备规范备注1高速混床2DN2200mm H= 4382 mmD001与D201之比1:1 树脂高度1.0m无锡电站2树脂捕捉器2Φ433mm 无锡电站3再循环泵1ZE150—2200B Q=300t/h H=39m大连大耐N＝55KW4冲洗水泵2IH80—50—200 Q=50t/h H=50m江苏海狮N＝15KW5阳再生塔1Φ1400mm 苏州东方6阴再生塔1Φ1400mm 苏州东方7树脂隔离罐1Φ450mm无锡南泉8树脂料斗1Φ800x1047 V=0.04m3苏州东方9罗茨风机2型号：SRD125 风量：11.7m3/min 风压：0.098MPa10酸贮存槽1Φ2000mm V=10m311电热水器1Φ1500mm V=4.5m3苏州东方12碱贮存槽1Φ2000mm V=10m313酸雾吸收器1DN50014CO2吸收器1DN40015酸计量泵2#1.IH50—32—160 Q=1780L/h H=60m#2.IH50-32-160 Q=1960L/H H=70m材质:UPVC16碱计量泵2IH50—32—160 Q=1100L/h H=60m材质:316L 不锈钢17贮气罐1Φ1800mm V=8m33．工艺流程与控制3. 1 高速混床处理系统工艺流程：旁路加药处理后取水样点凝汽器—→凝结泵—→高速混床—→树脂捕捉器———→轴封加热器凝结水取样点处理后取水样点加氨3.2 凝结水设备运行控制标准3.2.1 高混投运条件：a) 高混系统正常备用；b) 凝结水Fe?1000ug/l ，YD?10umol/l,清彻透明；c) 凝结水?50℃，压力正常。

混合床离子交换器再生操作步骤一、混合床的工作过程混合床的工作过程由反洗分层、再生、树脂混合、正洗、交换运行等操作步骤组成。

现分别扼要介绍如下。

1．反洗分层反洗分层是混合床运行操作中的重要步骤之一。

反洗分层的目的是将阴、阳两种树脂彻底分离。

通常采用以下两种分离方法：●浮选分离法即向经反洗预分离的树脂内加入密度介于两种树脂之间的溶液（如NaCL和NaOH溶液），使小于溶液密度的各种大小颗粒的阴树脂浮起，而使大于溶液密度的各种大小颗粒的阳树脂沉于底部，达到彻底分离的目的；●隔离分离即在混合树脂内加入一种密度介于阴树脂和阳树脂两者之间的惰性树脂（其真密度约为1.16-1.17g/mL），当反洗分层时，惰性树脂介于阳、阴树脂层之间，使得不易分离的那些树脂夹在惰性树脂层中，仅对不夹杂有另一种树脂的两种树脂分别再生。

2．再生混合床中阴、阳树脂的再生有以下四种方法。

1)酸、碱分别流经阳、阴树脂层的两步法体内再生，这种混合床体内再生步骤为：●反洗分层后，从上部送入NaOH再生液先再生阴树脂，废液从阴、阳树脂分界处的排液管排出，为防止碱液污染阳树脂，再生同时，由底部通入清水通过阳树脂由中间管排出；●从下部通入再生阳树脂用的酸液，废液同样由分界处排液管排出，同样为防止酸液污染阴树脂，由上部送入清水通过阴树脂层由中间排液管排出；●用除盐水分别由底部和上部送入，自下而上清洗阳树脂层至排水酸度降至0.5mmol/L以下为止，由上而下清洗阴树脂层至排水碱度降至0.5mmol/L为止。

2)酸、碱同时流经阳、阴树脂层体内再生，这种混合床体内再生步骤为：●树脂反洗分层后，再生时，由交换器上下同时送入再生用的碱液和酸液，分别流经阴、阳树脂层后，由中间排液装置同时排出；●清洗水亦同样由交换器上下送入，分别流经阴、阳树脂层后，由中间排水装置同时排出。

3)阴树脂移出体外再生阴树脂移出体外再生法是将阴树脂移出混合床至专用的阴树脂再生罐，然后送入再生液进行再生。

混床的再生方法步骤和操作要点(共2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--混床的再生方法步骤和操作要点一、分层：分层是将已经饱和失效（或未再生）的，还呈混合状的混合阳阴离子交换树脂分开，以便再生。

一般采用反洗的方法。

分层前，可由下而上，以一定流速，通入床内树脂体积1至2倍的5%的NaOH，再行反洗。

反洗流速约为4-10m/h,时间约为20分钟。

二、配酸碱：按照4倍床内树脂体积的要求，分别配置5%浓度的HCl及5%浓度的NaOH，供再生时使用。

三、同步转型：同步转型是将已经饱和失效的M+型阳离子交换树脂及R-型阴离子交换树脂同时转型成H+型阳离子交换树脂及OH-型阴离子交换树脂，使其恢复离子交换功能。

同步转型时，给混床内上半部的R-型阴离子交换树脂通入3—4倍体积5%浓度的NaOH，给混床内下半部的M+型阳离子交换树脂通入3—4倍体积5%浓度的HCl。

同步转型时间约60分钟。

要点是：调节中排阀，控制中排出水的流量，必须使液位始终保持在上视镜的中部—在阴离子交换树脂表面上约5cm 处。

四、同步置换冲洗：同步转型完毕，用反渗透淡水继续分别由上、下同步给混床慢速注水，进行置换冲洗阴、阳离子交换树脂，以延长化学反应时间，节约化学再生剂的用量。

同步置换冲洗时间约20分钟。

五、同步冲洗：置换冲洗完毕，转入同步冲洗，洗掉多余的再生剂。

用反渗透淡水继续分别由上、下同步给混床注水，进行冲洗阴、阳离子交换树脂。

至中排管出水电导率小于混床进水，同时中排管出水PH接近中性。

同步冲洗时间约20分钟。

六、气冲混合：同步冲洗完毕，转入气冲混合。

气冲混合时，由混床下部通入氮气或无油压缩空气，搅拌混床内的阴、阳离子交换树脂，使其混合。

气冲混合时间约15分钟。

七、注水：气冲混合完毕，快速上进水；同时打开排气阀排气，至排气阀出水。

排水1分钟关排气阀。

八、淋洗：注水完毕，转入淋洗。

淋洗状态与工作状态相似，只是淋洗时，混床的出水电阻率小于额定值时，需排放掉。
