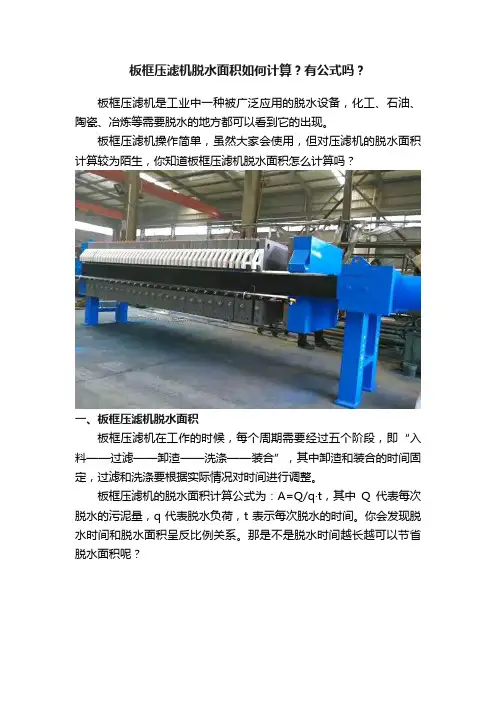

板框压滤机脱水面积如何计算？有公式吗？板框压滤机是工业中一种被广泛应用的脱水设备，化工、石油、陶瓷、冶炼等需要脱水的地方都可以看到它的出现。

板框压滤机操作简单，虽然大家会使用，但对压滤机的脱水面积计算较为陌生，你知道板框压滤机脱水面积怎么计算吗？一、板框压滤机脱水面积板框压滤机在工作的时候，每个周期需要经过五个阶段，即“入料——过滤——卸渣——洗涤——装合”，其中卸渣和装合的时间固定，过滤和洗涤要根据实际情况对时间进行调整。

板框压滤机的脱水面积计算公式为：A=Q/q·t，其中Q代表每次脱水的污泥量，q代表脱水负荷，t表示每次脱水的时间。

你会发现脱水时间和脱水面积呈反比例关系。

那是不是脱水时间越长越可以节省脱水面积呢？经试验我们发现，脱水时间不能过长，会导致滤饼过厚，洗涤困难；也不能过短，会导致过滤不彻底，过滤效果不好。

所以我们的脱水时间有一个临界值，去保证脱水面积够小，使过滤工作更加经济合理。

但是有用户说，板框压滤机的脱水面积应该是过滤室中所有滤板的壁面积总和，不需要计算，这句话虽然不错，但是和我们说的脱水面积略有不同，我们的计算公式计算的是板框压滤机的有效过滤面积。

板框压滤机有一层滤板是用来做板框去镶嵌滤布的，这样的设计是为了提高压滤机的过滤质量和存储能力，但是这样一来实际有效的过滤面积就减少了，所以需要需要做试验计算一下。

并且，压滤面积计算还有另一个目的，就是计算出所需要的脱水面积，才好对设备进行选型，考虑是购买一台压滤面积更大的设备还是买几台过滤面积较小的设备。

二、板框压滤机脱水效果了解了压滤机的脱水面积，我们再来说一下脱水效果，上次就有粉丝留言问保证了脱水面积，脱水效果就会好吗？其实板框压滤机的脱水效果除了和脱水面积有关系，还和设备的压力控制和过滤速度有关系。

首先，板框压滤机是通过设备的压力挤压出物料中的水分，从而完成脱水目的，压力系统的质量直接关系到设备的脱水效果。

其次压滤机的过滤速度也是影响因素之一，盲目追求速度，不考虑设备的使用实用速度，不根据实际液体的浓度、阻力等因素计算合适速度，压滤效果不理想是必然的事。

3万吨污水处理厂污泥脱水技术方案(板框压滤机)供应电源供应采用380V/50Hz三相四线制。

1.3.3环境条件环境温度：5℃~40℃；相对湿度：≤90%（25℃）；海拔高度：≤2000m。

二、工程设计2.1工艺流程污泥进入污泥预处理系统，经过混合、加药、搅拌等处理后，进入压滤机进行脱水处理，脱水后的污泥再进行后续处理。

2.2设备选型选用两台XIIMZG250/1500-UB程控隔膜厢式压滤机进行污泥脱水处理。

2.3系统设计系统设计包括压滤机、电气控制系统、管道、阀门等配套设施的设计。

2.4安全措施在设备设计中考虑安全因素，采取相应的安全措施，确保设备的安全运行。

三、工程施工3.1施工单位施工单位应具备相应的资质和经验，负责工程的施工、调试和验收。

3.2施工要求施工过程中应按照设计要求和相关标准规范进行施工，确保工程质量。

3.3安全措施施工单位应制定相应的安全管理制度和安全操作规程，确保施工过程中的安全。

同时，施工人员应具备相应的安全意识和技能，遵守安全操作规程，确保施工安全。

以上为污水处理厂污泥脱水项目技术方案，旨在为工程的实施提供技术支持和指导。

在工程实施过程中，应根据具体情况进行调整和完善。

低压电源为AC380V/ AC 220V±10%×3相×5线制，频率为50HZ±0.5HZ。

供水为工业生产水，供水温度为常温，供水压力为0.30MPa(G)，SS小于50mg/L。

运行方式采用PLC控制及继电控制，整个系统可以实行自动控制，也可以切换到手动控制。

压缩空气压力为0.8MPa，流量为3.5立方/分钟，无油无水。

废水设备清洗废水及压滤废水由管道直接引至厂区污水系统。

工艺流程包括剩余污泥（含水98%）、药剂制备与投加系统、加药泵、程控隔膜厢式压滤机、污泥堆场外运、污泥储存输送系统和污水管网。

需方的剩余污泥（含水98%）自污泥池用污泥泵输送至污泥调理池，在调理池中添加絮凝药剂进行絮凝调理。

XX县污水处理厂二期工程计算书(工程代号：XXX)子项名称: 污泥深度脱水间专业: 工艺计算:校对:审核:湖南省XX 设计院2015年6月1.设计参数设计规模 4.0×104m3/d。

根据氧化沟及高效沉淀池计算结果，每天总剩余污泥量为△X=5200kg/d（以干污泥计）。

2.设计计算2.1脱水机计算（1）方法一：压滤面积计算设备每批次处理时间4h，每天处理3个批次，每天总运行时间12h，每批次绝干5.2t/3=1.73t。

①压滤后污泥含水率a=60%。

湿泥饼量V=1.73/(1-0.6)/1.32=3.28m³，V=SD/2（D为经验值，取0.021），压滤面积S=3.28×2/0.021=312.65m2②压滤后污泥含水率b=50%。

湿泥饼量V=1.73/(1-0.5)/1.41=2.46m³，V=SD/2（D为经验值，取0.021），压滤面积S=1.97×2/0.021=234.16m2（2）方法二：压滤面积计算每天压滤次数t=3。

压滤机过滤面积每平方等价于15L的固体容积。

①压滤后污泥含水率b=60%。

过滤面积A=5200/(1-0.6)/15/3=288.89m2②压滤后污泥含水率b=50%。

过滤面积A=5200/(1-0.5)/15/3=231.11m2（3）方法三：滤室容积计算4小时一个循环，出泥含水率小于50%。

含固率40%的滤饼：5.2/0.4=13t按压榨比2/3计算，没有压榨前滤饼为19.5t压滤机容积需要19.5t/1≈19.5 m³，每天运行3个批次19.5/3=6.5m3(4)设备选型考虑安全系数，设备选型适当放大。

本设计选用两台XAZGFQ400-1500-U 高压隔膜板框压滤机，单台压榨400m2，滤室容积7 m3，互为备用。

压滤机每天处理3批次，总运行时间12h。

2.2 板框机进泥螺杆泵板框压滤机单次进泥时间为1~2h，进泥浓度按3%计，单台压滤机单次进泥量（含水率97%）为57.8m3。

板框压滤机的选型、处理量计算、常见故障诊断机械脱水法是目前广泛接受的污泥减量化的方法，通过机械对污泥脱水，耗能少，能够连续工作。

常用的机械脱水有带式压滤机、离心脱水机、板框压滤机等，三者各有各的优缺点。

其中，板框压滤机处理效果好，滤饼含水率低，污泥处理量比较大，是其他脱水设备所不能比的。

板框压滤机的选型板框压滤机是将泥浆填充到滤板之间，通过挤压滤板将水挤出，通过滤布过滤污泥，最后实现脱水。

一般由支撑架、液压缸、滤板、给气系统、滤布冲洗系统和限位装置构成。

05:04一、设备选型要考虑哪些方面？1、泥饼含水率。

板框压滤机在挤压脱水过程作用形式更加直接、作用时间相对较长，作用效率较高，处理后的泥饼含水率较小，所得泥饼占地空间较小。

2、板框材质。

板框重要接受不易变形刚度较大，且质量较轻的材料，且在挤压过程中，能够耐高压。

3、滤布选材。

滤布的选择重要要求耐腐蚀、具有较强的抗拉强度、过滤性较好。

4、工作形式。

通过接受液压或者气动的形式把握板框移动，其气动噪音较大。

其中，滤板和滤布的选择尤为紧要。

二、滤板的选择滤板的选材至关紧要。

考虑到滤板的工作环境，污泥中含有腐蚀性物质，具有确定的耐腐蚀性，工作过程中反复挤压撞击，滤板要有确定的强度，同时要有确定的耐磨性。

目前常用滤板的材料有：1、PP高分子聚丙烯，是目前zui常用的。

这种材料，对于各种酸碱性耐受性特别好，包括zui强酸氢氟酸，都有良好的耐酸性。

它的工作温度比较小，cod君在实践中发觉其最多耐受短时间的70的物料。

2、PVDF，是耐酸性，耐温度zuihao的有机材料，正常耐温可达到150左右，但耐碱性极差。

3、自然橡胶滤板，弹性好，但是强度差。

尤其是隔膜，用自然橡胶的还是不错的。

4、铝质滤板，金属滤板里最轻，但耐酸性相对较差。

5、铸铁滤板，重量重，耐酸性较差，耐温性*。

只是密封面，其实还必需使用有机材料做，有确定的局限性。

6、不锈钢滤板，耐酸碱性较好，但是价格在全部滤板中zui大。

1、 过滤面积标准：按国标生产制造的压滤机的过滤面积每平方等价于15L的固体容积。

2、压滤前：体积V1（M3）、压滤前污水含水率a=97.5%~99.2%（一般经验值）。

3、压滤后：体积V2（M3）、压滤后污泥含水率b=75%。

4、压滤周期： 每天压滤次数t。

5、 含固量平衡法：V1×（1-a）= V2×（1-b ），得出V2= V1×（1-a）/（1-b ）。

6、 过滤面积： =1000×V2/15/t=1000× V1×（1-a）/（1-b ）/15/t。

7、 举例说明：广东五金厂，每天经处理后（到污泥浓缩池）产生湿污泥量V1=6.0 M3，含水率a=98.0%×6.0×（1-98%）/（1-75%）/15/1=32，根据计算建议选用35M2（比32 M2大点）的XMYJ35/800-UB压滤 注：X——为厢式压滤机。

M－－-明流。

Y－－－－液压自动。

J－－-手动千斤顶。

a——为暗流（除可洗。

u——塑料滤板。

（注解中的字母与文本中的字母毫无关联。

压滤前污泥量(m3/天)4污泥含水率%98压滤后污泥含水率%80一天处理次数(t)2过滤面积m213.3333333。

-b ）。

=6.0 M3，含水率a=98.0%，拟准备每天对污泥浓缩的污泥处理一次，其需选用压滤机的过滤面积=1000点）的XMYJ35/800-UB压滤机一台。

千斤顶。

a——为暗流（除污水含腐蚀性或易挥发等成份之外，一般不选择暗流。

k——可洗。

b－－-不。

详细计算1、板框压滤机的选型已知：d Q /m 3003=总 （98%）d Q /m ?32= （78%）1）求泥经过板框压滤机后体积1513.002.07.0198.01112112==--=--=ρρV V 倍数 ρ——含水率1ρ——含水率 98%（表示未经压滤机处理泥的含水率）2ρ——含水率70%（表示经过压滤机处理后泥的含水率）31300m V = （含水率为98%）计算得出：32m 20=V （15倍 板框压滤机后的处理量）也就是说将含水98%的污泥经过板框压滤机后含水率在70%，体积缩小15倍。

2）板框机的选型计算已知设备需要工作16小时，板框压滤机每次工作周期2小时（注意在选定设备时建议具体问问工作周期及保压时间）。

即可知一天内板框压滤机工作8个周期于是得到板框压滤机滤室总容量：20/8=2.5m 3/周期=2500L/周期以杭州金龙压滤机有限公司为例：（见横线提示）螺杆泵的选型：h h V Q /30m .51h16/m 300.5116)(33=⨯=⨯=（安全系数）（工作时间）设计流量总要处理污水的工厂,往往为了节省成本,自建污水池,反应池,沉淀池来解决要处理的污水,但在选择厢式压滤机时候,往往并不清楚,到底该选择什么型号的压滤机才能处理每天要处理的污水,下面,粗略介绍－－这个方法很大众化,一般的工厂皆适合此法来计算污水处理量与压滤机的选配。

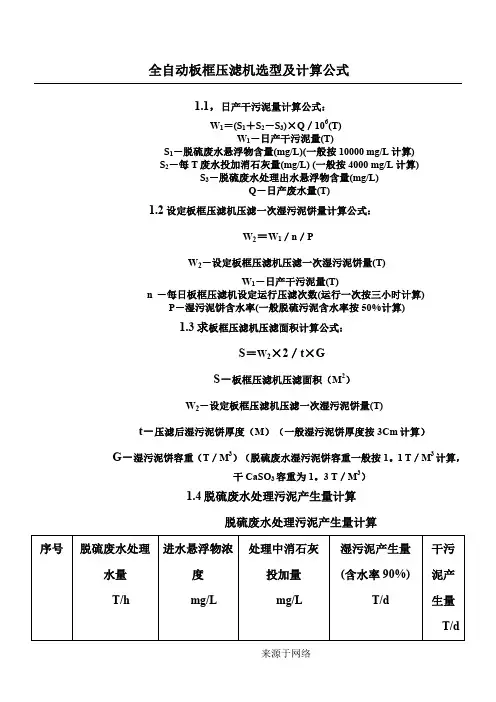

本文主要针对我司生产的厢式压滤机，应用在环保行业污泥脱水的选型设计参数阐述（过滤面积的设计计算），常用计算方法有湿污泥量法、干污泥量法以及悬浮物量法等方法，而在这些设计计算方法当中，湿污泥量法是相对精确及数据来源较好取得，建议优先采用此方法计算过滤面积：湿污泥量法：1、 过滤面积标准：按国标生产制造的压滤机的过滤面积每平方等价于15L 的固体容积。

2、压滤前：体积V1（M3）、压滤前污水含水率a=97.5%~99.2%（一般经验值）。

3、压滤后：体积V2（M3）、压滤后污泥含水率b=75%。

板框压滤机选型设计计算
在进行板框压滤机的选型设计计算之前，首先需要明确一些基本参数，包括：
1.需要处理的悬浊液的流量和浓度；
2.过滤温度和压力的范围；
3.过滤面积的要求；
4.过滤结果的期望等。

在确定了这些基本参数之后，可以进行下面的选型设计计算。

1.确定过滤面积的大小。

过滤面积是衡量板框压滤机处理能力的重要指标。

根据需要处理的悬
浊液流量和浓度，以及过滤速度的要求，可以计算出过滤面积的大小。

过滤面积=需要处理的悬浊液流量/过滤速度
2.确定压滤时间。

压滤时间是指悬浊液在板框压滤机中停留的时间。

根据过滤面积和过
滤速度，可以计算出压滤时间。

压滤时间=过滤面积/过滤速度
3.选择合适的过滤介质。

过滤介质是指放置在板框压滤机中的过滤媒体，一般是过滤布或过滤纸。

选择合适的过滤介质可以提高过滤效果。

4.确定过滤压力。

过滤压力是指施加在悬浊液上的压力，通常使用液压系统或机械压力方式。

根据过滤速度和需要处理的悬浊液的特性，可以确定合适的过滤压力范围。

5.确定板框材质和尺寸。

6.确定自动化程度。

根据需要处理的悬浊液的特性和用户的要求，确定板框压滤机的自动化程度，包括自动控制和报警功能等。

7.其他设计考虑因素。

除了上述主要的设计参数外，还需要考虑一些其他因素，例如过滤过程中的泄漏问题、维护保养的方便性、过滤机的占地面积等。

总结：。

污泥一般是指市政污泥和工业污泥，那么处理污泥最重要的设备是污水脱水机和污泥干燥机，很多行业内的人士对于选择设备上有一定的见解，但是对于工艺和配置选型还是厂家最清楚。

本文我们一起了解下污泥脱水压滤机如何选型。

首先我们要明白压滤机的表示方法。

如果是采购压滤机一般是说要采购多少平方的。

这个平方就是压滤机型号，是标准的标识方法。

比如一个污水处理厂设计处理污水总量1000吨，原水含固率1%（决定选型成败的一个参数），计划每天工作8小时，污水性质是市政污水。

那么我们只需要按一下计算方法来选型：
1、计算这一天的污水有多少绝干污泥，方法简单：污水总量*含固率1%就是了。

2、得到了绝干污泥（就是一点水没有的）10吨。

那么问题来了压滤机出来的污泥不可能没水分，正常压滤机处理市政污泥含水率都在75%左右，那就要把绝干污泥换算成含水率75%的污泥量。

绝干污泥量*1.75倍，得出含固水率75%的污泥一天有17.5吨！
3、第三步，压滤机一天工作八个小时。

然后我们用含水率75%的污泥总量除以
17.5/8小时，每小时需要处理这么多污泥2.2吨左右，一般处理市政污水的周期是4小时一次，就可以的得到一台机器单次的处理量是多少了4*2.2吨。

然后再除以计划的使用几台压滤机：8.8/1 得到需要一台单次能处理8.8吨污泥的板框式污泥脱水处理压滤机。

压滤机一平方的容积是15L，那么8.8吨/15L 得到面积是586平方左右的压滤机一台。

然后再乘以1.2倍适当的放大就可以了。

以上是大张过滤设备给大家的简单分享，您学会了吗？如有更多问题欢迎找大张过滤客服询问解答。
