CAD用布局如何画图及布局画图初学布局画图,只想弄明白一个基本的概念顺序,请多指教!!谢谢!!我用的是CAD2004中文版的.1.进入一个新布局，跳过打印设置，把原来的默认视口删除,先粘一个1：1的A3图框进来。

2.新建一个视口图层，设置该层不能打印，然后在该层新建视口, 用命令:MV 新建一个视口(字母O为新建圆形视口)，拉出小于图框边界的一个框，可以调整大小。

3.双击视口内部进入视口,用全图缩放到位找到图纸，然后用Z空格,然后1/40XP 命令定义视口比例，然后调整图纸内容，在调整时注意不要有任何的放大缩小，只能平移, 然后在视口右键菜单上选择锁定视口。

4.布局标签上右键菜单，用页面设置，定义打印图框。

打印比例为按图纸实际大小。

5.画图时，注意图名，图框，总图例，标注，全在视口之外。

但如果一个底图画多图，则比如水电图连线，消防管线，包括图例布置，全部在视口内画。

然后运用图层管理把与内容无关的图层冻结设置。

注:每个视口可单独管理图层的冻结锁定是否显示和打印.注意:不要点到全部视口关闭开关那边去了.注意看CAD图层符号上的说明为避免误导人,我把原来的图层设置内容删了.小技巧点:如果想要布局空间跟图纸空间一样是黑色背景,除了在选项里面设完颜色之外,可用那个虚拟打印拉出一大片背景来,因为我们打印时是拉A3的一个图框线,所以如果视口多的话,那布局除了一张A3,其它都是灰色的,看起来不舒服,所以我在画图时先做一个虚拟打印,把打印尺寸设到尽可能大,比如4800*3200这样子,然后打印输出一个JPG,至于这个文件效果怎么样,反正是个无用文件,不管,我们想要的是那一大片的黑背景,这样的话就可以放下很多张A3的视口图纸.画图的时候看起来也就舒服多了.不信?不信您可以自己试试.我现在也是刚开始摸索这个东西,如何让你的图层设计得更合理一些,因为实际操作过后发现,图层管理实用快捷才是这个用布局画图的关键,比如说我要复制一个平面图连视口带图框一起到下面,做一个吊顶图,这时候我需要在这个吊顶视口里隐藏家具层,相关的家具文字标注,引出线,详图符号,包括一些局部的标注,然后再开始在吊顶图上画吊顶线,灯带,灯具图例,相关文字,标注.然后再回到平面视口去把这些吊顶图上新画的这些东西一层层找出来隐藏掉.这样才能达到说各个不同功能视口各司其职,不会显示不该显示的线和文字标注.这样操作的话就需要你在每个视口中选择不相关的图层然后去关掉应该隐藏的东西. 我上面那种图层还是不能一步到位让我们在画图的时候快速地隐藏相关图层,所以我想另外再编辑一种图层管理方式,达到更有效率的画图模式我考虑按各个分类图名来分图层:新调整如下:1 原结构-原墙体层 1号红色2 原结构-梁虚线层 155号兰灰色3 原结构-填充及辅助线层 155号兰灰色4 原结构-文本标注层 155号兰灰色1 平面-家具层 1号红色2 平面-文本标注层 155号兰灰色3 平面-门窗层 155号兰灰色4 平面-索引符号层 155号兰灰色5.平面-新建墙体层 7号白色1 吊顶-中实线层 155号兰灰色2 吊顶-灯具图例层 155号兰灰色3 吊顶-文本标注层 155号兰灰色4 吊顶-索引符号层 155号兰灰色1 地面-中实线层 1号红色2 地面-填充层 155号兰灰色3 地面-文本标注层 155号兰灰色4 地面-索引符号层 155号兰灰色1 空调-中实线层 1号红色2 空调-填充层 155号兰灰色3 空调-文本标注层 155号兰灰色4 空调-索引符号层 155号兰灰色1 强电-中实线层 1号红色2 强电-填充层 155号兰灰色3 强电-文本标注层 155号兰灰色4 强电-索引符号层 155号兰灰色1 弱电-中实线层 1号红色2 弱电-填充层 155号兰灰色3 弱电-文本标注层 155号兰灰色4 弱电-索引符号层 155号兰灰色1 消防-中实线层 1号红色2 消防-填充层 8号灰色3 消防-文本标注层 1号红色4 消防-索引符号层 1号红色1 立面详图-中实线层 1号红色2 立面详图-填充层 155号兰灰色3 立面详图-文本标注层 155号兰灰色4.立面详图-索引符号层 155号兰灰色4 视口控制层 7号白色1 图标-图框层 1号红色2 图标- 图例层 1号红色[/size][/b]后面一种图层管理法我觉得比较合理,就是按不同类型的图的粗中细来设置图层，在CAD打印线型效果中,总体其实就分为三种,粗中细三种线型.所以一个类型的图里面其实不用太多色号来区分.除了一些个别东西需要很明显地在CAD 用颜色区分给特定的对象看,比如说业主,其它的都按粗中细的原则来走,一般有四色到五色即可掌控全局.其实你们也可以发现我的图层分布色号中其实就是白色粗线,155号兰灰色中线,8号灰色细线,再外加1号红色,再另外加一色作为其它线色,这样管理起来色号不致于太过太乱.有的朋友用七色法甚至更多,整个图花里胡哨的.那你自己打印设置是知道哪个是哪个,别人还要一种种色号来查.相当麻烦,更有一种是不分图层直接改色的画图者,也不分图层来画,就一个0层,然后马上开始画了,根本就没有图层意识,这种画法者如果是用布局,他会傻眼.....这么多色的线都是一个层,怎么去关?!哈哈!!!所以我们还是要先做一个标准文件,把所有图层设好.然后这个文件以后要做其它的CAD文件就可以另存为,这样下次就不用再一个个来设图层啦!上面是最新的文件,压缩文件是CAD2004版的,里面内容是好多个圈圈,只要把这些个所有的圈圈复制到你的新文件里面,就可以有这些标准图层带过去了,因为每个圈是代表一个图层.所有图层都在里面了.这样就不用一个个去打字了.非常方便.然后就可以开布局开始画图了.Q:我用的是模型画图可是现在需要用布局打印图纸麻烦的问题出现了图纸不是我一个人画的可是现在需要我一个人把他整理完（头疼的想撞墙）图层乱的要命，，，我一点都不会使用布局PS：我的电脑没连打印机。

用模型打的图字大字小问题太多图层还那么乱我该怎么办A:一个个问题来解决嘛!1.把对方很乱的文件另存一个文件名,然后用你自己的风格去把该刷的线都刷到相应的图层.当然,这要有相当的耐心.最重要的是要记得另存一个新的相同文件.2.不会就马上学嘛!我LS是从ABBS自学的,VR是火星时代自学的,布局也是东看西看,然后理出头绪的.其实把它的概念搞清楚了,也不难,就是需要多一点的时间去操作而已.3.模型空间画的图字大字小也是一样的,用刷子刷,整理时间比较长而已.要有耐心.刷完我要用布局打印这个图纸怎么打印准备下一套图纸先学着用布局画的看看、不会了在上来问LZ吧谢谢打印就点打印图标嘛,然后设置粗中细,如果你是三色或者四色用法,那就简单啦,比如说七号线设成最粗的0.4-0.5,155号兰灰色线设成0.2-0.25,8号细线设成0.1-.013,因为我们每个图别中都是基本上这样粗中细用色的.所以别看图多,其实抓住了粗中细这样的用色原则,设置变得简单.至于说图号对应笔号怎么设置,应该不用我来教你了吧大哥?A-01 （原始结构图）图面应有的图层墙、柱层（01¬¬_wall）; 门层(02_door); 窗层(04¬¬_window); 梁层(05_B); 天花标高层(14_C_H); 地坪线层(19_P); 地坪标高层(20_P_H); 填充层（21_HA）; 文字层(22_Text); 楼梯层(23_st) ; 原建筑门（26_E_D）; 标注层(dim)；墙、柱层（01¬¬_wall）; 窗层(04¬¬_window); 拆除层(06_Br); 填充层（21_HA）; 文字层(22_Text) ; 楼梯层(23_st) ; 原建筑门（26_E_D）; 标注层(dim)注:在布局中进行尺寸标注,标识特殊要求(如高度、厚度等)，（不能有小数，多余尺寸不标），拆除图宜拷贝原始结构图进行操作。

A-03（新建隔间图）图面应有的图层墙、柱层（01¬¬_wall）; 窗层(04¬¬_window); 梁层(05_B); 新建墙层(07_NB))；填充层（21_HA）; 文字层(22_Text) ; 楼梯层(23_st) ; 原建筑门（26_E_D）; 标注层(dim)；注:在布局中进行尺寸标注,及一些特殊高度等。

图面的新砌墙是双面粉光的尺寸，而非完成面，在卫生间的新砌墙体时请注意尺寸。

A-04（平面配置图）图面应有的图层0墙、柱层（01¬¬_wall）; 门层(02_door); 门框层(03_D_F); 窗层(04¬¬_window); 梁层(05_B); 新建墙层(07_NB))；固定家具+木作墙层(08_F) ; 活动家具层(09_M_F) ; 装饰性布置（10_DE）; 吊柜(到顶)(17_C_F) ; 低柜(落地)(18_P_F) ; 地坪标高层(20_P_H); 填充层（21_HA）; 文字层(22_Text) ; 楼梯层(23_st) ; 标注层(dim)；注:平面图中有要标识文字时在布局中操作。

A-05（插座配置图）图面应有的图层墙、柱层（01¬¬_wall）; 门层(02_door); 门框层(03_D_F); 窗层(04¬¬_window); 插座强电层(11_E); 弱电层(12_E); 新建墙层(07_NB))；固定家具+木作墙层(08_F) ; 活动家具层(09_M_F) ; 低柜(落地)(18_P_F) ; 填充层（21_HA）; 楼梯层(23_st) ; 标注层(dim)；注：画插座图时，先拷贝一份平面布置图，将活动家具（09_M_F）层统一调为8#色虚线。

插座高度在布局中进行标注。

墙、柱层（01¬¬_wall）；窗层(04¬¬_window)；梁层(05_B)；新建墙层(07_NB)) ；固定家具+木作墙层(08_F) ；天花层(13_C)；天花标高层(14_C_H)；灯具层(15_L)；吊柜(到顶)(17_C_F)；填充层（21_HA）; 文字层(22_Text) ；楼梯层(23_st)；空调风口(25_AC_F) ；标注层(dim)；注:在布局中进行标注。

A-07（灯具配置图）图面应有的图层墙、柱层（01¬¬_wall）; 窗层(04¬¬_window); 梁层(05_B); 新建墙层(07_NB))；固定家具+木作墙层(08_F) ; 天花层(13_C); 灯具层(15_L)吊柜(到顶)(17_C_F); 填充层（21_HA）; 文字层(22_Text) ; 楼梯层(23_st) ; 空调风口(25_AC_F) ; 标注层(dim)；注:在布局中进行标注,标明一些特殊控制开关、应有特殊灯具的说明。

合集下载

三视图与轴测图的识读与绘制—模型空间和布局出图

三视图与轴测图的识读与绘制—模型空间和布局出图

优点：打印时可以采用事先创建好的布局向导打印，无需 在去设置 打印相关参数；可以直接打印图纸；
优点：出图时，图纸比例值容易得到；
模型空间出图方式
布局空间出图方式
02.比例出图三剑客
问题导入： 1.CAD出图图纸比例该怎么确定; 2.不同的图纸比例标注参数该怎么设置; 3.图中标注文字打印出来字高是多少mm ; 4.用CAD 画出的图打印出来会是多大;
02.比例出图三剑客
一．画图比例: 在实际测绘中量取300mm，就在电脑上画长300mm的线,这就是1:1的 画图法,1:1画图法也是我们首选;
二．图纸比例：在图名旁边标出1:3，表示图上(打印后的图纸)量取1mm；代表实际 3mm ; 三．打印比例：在CAD上绘制长594 ×宽420一个图框包括里面的图形，打印在一张297mm ×210mm 的A4的图纸上，那打印比例是1:2；
设计行业
A3 420×297 840×594 1260×891 1680×1188 2100×1485 2520×1782 4200×2970 6300×4455 8400×5940 10500×7425 12600×8910 16800×11880 21000×14850 25200×17820 33600×23760 42000×29700 63000×44550 84000×59400 105000×74250 126000×89100 147000×103950 168000×118800 189000×133650 210000×148500 420000×297000
A4 297×210 594×420 891×630 1188×840 1485×1050 1782×1260 2970×2100 4455×3150 5940×4200 7425×5250 8910×6300 11880×8400 14850×10500 17820×12600 23760×16800 29700×21000 44550×31500 59400×42000 74250×52500 89100×63000 103950×73500 118800×84000 133650×94500 148500×105000 297000×210000
CAD绘图中的多视图布局技巧

CAD绘图中的多视图布局技巧

CAD绘图中的多视图布局技巧在CAD软件中，多视图布局是一项非常重要的技巧。

它可以帮助我们更好地展示和理解设计图纸。

以下是一些关于CAD绘图中多视图布局的技巧，希望对大家有所帮助。

1. 使用图层：在进行多视图布局之前，首先要确保图层设置正确。

可以使用不同的图层来表示不同的视图，例如平面图、立面图等。

这样可以方便我们在后续的布局过程中对不同的视图进行分组和编辑。

2. 选择合适的比例尺：在进行多视图布局时，需要根据实际需求选择合适的比例尺。

比例尺可以决定图纸的大小以及视图的大小和比例。

通常情况下，我们可以选择将所有视图都放在同一张图纸上，这样可以提高绘图效率。

3. 选择布局方式：在进行多视图布局时，可以选择不同的方式来呈现视图。

常见的布局方式有平面式布局和串行式布局。

平面式布局将所有的视图放在同一平面上，适用于较简单的设计图纸。

串行式布局将视图按照一定的顺序排列，适用于较复杂的设计图纸。

4. 进行视图对齐：在进行多视图布局时，要确保各视图之间的对齐。

可以使用CAD软件提供的对齐工具来实现视图的对齐。

视图对齐可以使设计图纸更加清晰和易于理解。

5. 添加标注和尺寸：在进行多视图布局时，可以添加标注和尺寸来标记图纸中的各个部分。

标注和尺寸可以帮助我们更好地理解设计图纸，并且可以方便后续的制造和施工。

6. 调整视图大小：在进行多视图布局时，可能需要调整视图的大小和比例。

可以使用CAD软件提供的缩放工具来实现视图的缩放。

调整视图大小可以使设计图纸更加符合实际需求。

7. 使用视图样式：在进行多视图布局时，可以使用不同的视图样式来展示设计图纸。

视图样式可以改变视图的显示方式，例如线框图、实体图等。

选择合适的视图样式可以使设计图纸更加美观和易于理解。

8. 导出和打印：在完成多视图布局后，可以将设计图纸导出为其他格式，例如PDF、JPEG等。

导出图纸可以方便与他人共享和打印。

在进行打印之前，要确保打印设置正确，例如纸张大小、比例尺等。

如何在CAD中进行图纸布局和排版

如何在CAD中进行图纸布局和排版

如何在CAD中进行图纸布局和排版CAD软件在工程设计和制图中扮演着重要的角色，它提供了强大的功能，使得图纸布局和排版变得更加高效和准确。

本文将介绍如何在CAD中进行图纸布局和排版。

首先，打开CAD软件并创建一个新的绘图文件。

选择合适的单位和图纸大小，通常使用常见的标准尺寸，如A4，A3等。

在创建文件时，确保设置正确的图纸布局，例如横向或纵向。

接下来，确定图纸的比例尺，这取决于实际绘图需要。

通常情况下，比例尺会在图纸上给出，例如1:100，1:50等。

在CAD中，要设置图纸的比例尺，可以使用“缩放”命令或在“页面设置”选项中进行设置。

一般情况下，图纸布局需要包含标题栏、边框、尺寸标注和文字说明等元素。

为了更好地组织图纸布局，可以在CAD中使用图层管理功能。

创建不同的图层用于不同类型的元素，例如一个用于标题，一个用于边框，一个用于尺寸标注等等。

这将有助于更好地控制和管理图纸布局。

在进行图纸排版时，需要考虑布置图纸的位置和留白的大小。

为了使图纸布局清晰和易读，建议在图纸上留出足够的边距。

这样可以确保图纸中的元素不会过于拥挤，并且方便添加额外的说明。

CAD软件提供了各种绘图工具和命令，使得图纸排版变得简单和快捷。

例如，使用“线”命令可以绘制边框的线条，使用“文字”命令可以添加文字说明，使用“尺寸”命令可以绘制尺寸标注等等。

熟练掌握这些常用命令将使图纸布局和排版更加高效和精确。

此外，CAD软件还提供了一些辅助功能，如对齐、复制、偏移等，可以帮助更好地布局和排版图纸。

通过使用这些功能，可以确保图纸中的元素与边框和标题对齐，并且整体布局更加统一和专业。

在完成图纸布局和排版后，建议保存文件，并打印出实际图纸进行查看和审查。

这有助于发现潜在的问题和错误，并进行及时修改和调整。

在CAD中进行图纸布局和排版需要一定的经验和技巧，但通过熟悉软件的功能和命令，以及不断的练习和实践，可以逐渐掌握这些技巧，提高图纸设计的效率和质量。

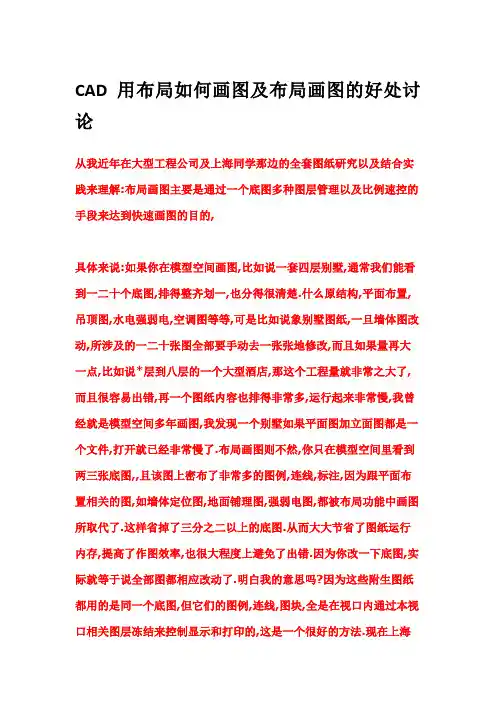

CAD用布局如何画图及布局画图的好处讨论
