下载文档原格式

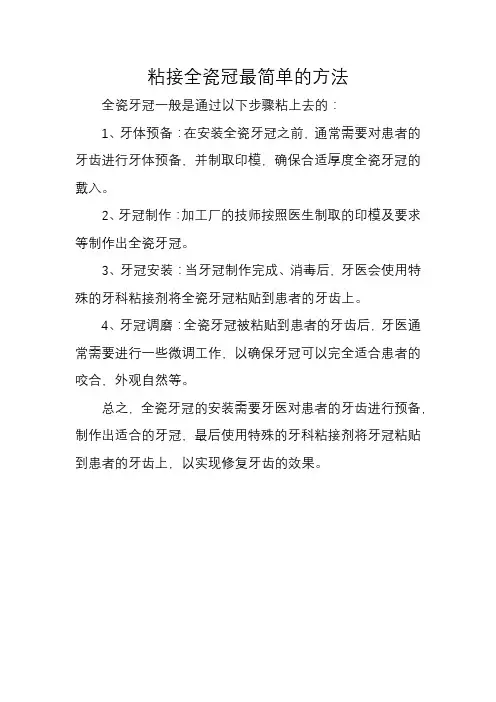

粘接全瓷冠最简单的方法
全瓷牙冠一般是通过以下步骤粘上去的：
1、牙体预备：在安装全瓷牙冠之前，通常需要对患者的牙齿进行牙体预备，并制取印模，确保合适厚度全瓷牙冠的戴入。
2、牙冠制作：加工厂的技师按照医生制取的印模及要求等制作出全瓷牙冠。
3、牙冠安装：当牙冠制作完成、消毒后，牙医会使用特殊的牙科粘接剂将全瓷牙冠粘贴到患者的牙齿上。
4、牙冠调磨：全瓷牙冠被粘贴到患者的牙齿后，牙医通常需要进行一些微调工作，以确保牙冠可以完全适合患者的咬合，外观自然等。
总之，全瓷牙冠的安装需要牙医对患者的牙齿进行预备，制作出适合的牙冠，最后使用特殊的牙科粘接剂将牙冠粘贴到患者的牙齿上，以实现修复牙齿的效果。
全瓷冠的粘结技术学习目标：1、了解粘结力的形成机制及常用粘接剂种类2、掌握表面处理技术3、熟悉表面改性处理方法如何将瓷修复体与牙体进行牢固地粘结？这是全瓷修复成功的重要因素之一。
本文将详细地介绍粘结技术的机制及方法。
全瓷冠因具有色泽稳定自然，生物相容性好等优点，是较为理想的修复体，在临床上的应用也日渐增多。
目前临床上所用的瓷修复体已具有良好的机械性性能。
因而，瓷修复体与牙体的粘结强度的高低是修复体成败的重要因素。
以下就粘结系统的研究现状作一综述。
了解粘结力的形成机制是正确掌握粘结技术的基础。
下面我们就共同学习一下产生粘结作用的关键和必要条件。
1 粘结力的形成机制粘结剂与被粘结物表面通过界面相互吸引并产生连续作用的力，称为粘结力。
当粘结剂将两个被粘结物结合起来时，粘结部位形成粘结头。
在多数情况下，粘结头是一个多相体系，有三个均匀相，包括粘结剂和两个被粘结物，以及两个界面组成。
粘结力通常包括以下四种：化学键力、分子间作用力、静电吸引力、机械作用力。
很多学者认为，粘结作用是粘结剂与被粘结物分子在界面区上相互吸引而产生的，它包括物理吸附力和化学吸附力，即粘结力是由分子间的作用力和原子间的作用力共同产生的，这就是当今较为公认的解释粘结现象的吸附理论。
粘结剂与被粘结分子或原子间的距离越近，两者间的相互作用力越大，粘结强度也越高。
只有粘结剂液体能充分润湿被粘物表面，两者间的距离才能达到产生有效价键力的范围。
这是产生粘结作用的关键和必要条件。
临床上常用的粘接剂有哪些呢？2 粘接剂2.1 水门汀粘接剂水门汀粘接剂主要有磷酸锌水门汀，聚羧酸锌水门汀，玻璃离子水门汀该类粘结剂主要与牙体粘结与瓷修复体无粘结性。
2.1.1磷酸锌水门汀磷酸锌水门汀在凝固前为具有一定流动性的糊状物，可渗入牙和修复体表面的细微机构中而形成一定的机械嵌合力。
但磷酸锌水门汀在凝固时以及凝固后将释放出游离磷酸，对牙髓和牙龈有一定的刺激作用。
因其粘结强度较低，刺激性较强，在临床上的应用范围较小。

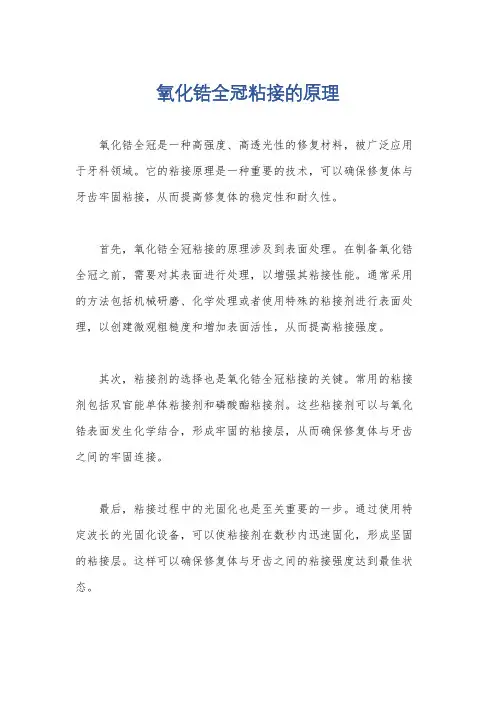

氧化锆全冠粘接的原理
氧化锆全冠是一种高强度、高透光性的修复材料，被广泛应用于牙科领域。
它的粘接原理是一种重要的技术，可以确保修复体与牙齿牢固粘接，从而提高修复体的稳定性和耐久性。
首先，氧化锆全冠粘接的原理涉及到表面处理。
在制备氧化锆全冠之前，需要对其表面进行处理，以增强其粘接性能。
通常采用的方法包括机械研磨、化学处理或者使用特殊的粘接剂进行表面处理，以创建微观粗糙度和增加表面活性，从而提高粘接强度。
其次，粘接剂的选择也是氧化锆全冠粘接的关键。
常用的粘接剂包括双官能单体粘接剂和磷酸酯粘接剂。
这些粘接剂可以与氧化锆表面发生化学结合，形成牢固的粘接层，从而确保修复体与牙齿之间的牢固连接。
最后，粘接过程中的光固化也是至关重要的一步。
通过使用特定波长的光固化设备，可以使粘接剂在数秒内迅速固化，形成坚固的粘接层。
这样可以确保修复体与牙齿之间的粘接强度达到最佳状态。
总的来说，氧化锆全冠粘接的原理包括表面处理、粘接剂选择和光固化等关键步骤，这些步骤的正确操作可以确保修复体与牙齿之间的牢固连接，提高修复体的稳定性和耐久性。
这对于牙科修复的成功至关重要，也为患者的口腔健康带来了更好的保障。
全瓷牙大揭秘！在日常生活中，许多人因为蛀牙或者外伤导致牙齿的缺损和折裂，当出现这些情况时，绝大多数人的第一个想法就是去补牙。
但是往往去医院就诊之后，医生可能会建议用全瓷牙冠修复。
那么，什么是全瓷牙？今日为您介绍全瓷牙的有关情况。
一、全瓷牙的种类全瓷牙是覆盖在牙冠全部表面，不含金属的全陶瓷牙冠。
全瓷牙因其具有良好的生物学性能和美学性能而广泛应用于日常生活中，并逐渐取代了传统的烤瓷牙。
在全瓷牙出现以前，烤瓷牙是一种快速有效地修复牙齿的方法，但其内部有金属底冠，底冠可能发生氧化降解等导致牙龈发黑、牙龈炎症等副作用，并且由于金属底冠的存在，烤瓷牙透光性、色泽等美学性能与天然牙差异较大，在光线的照射下可呈现青灰色外观，在某些医疗检查如头面部磁共振检查中，还可能产生金属伪影，影响检查结果的准确性。
因此，口腔医学也在尝试改善这些状况，促进了全瓷牙的发展和应用。
目前在临床上常用的全瓷牙有两种：微晶玻璃全瓷冠、氧化锆基全瓷冠。
微晶玻璃全瓷冠中较常用的是二硅酸锂增强玻璃陶瓷冠，透光性能好，美学性能佳，具有一定的抗折、耐磨性，常用于前牙、前磨牙的缺损修复。
氧化锆基全瓷冠主要成分是氧化锆，其强度和韧性好，但透光性较差，往往需要在表面烧结饰面陶瓷增加美学效果，可用于前牙和后牙的缺损修复。
二、牙科全瓷材料是否安全无论是在体外实验、动物实验还是在临床医疗中，微晶玻璃全瓷材料和氧化锆基全瓷材料等牙科全瓷材料的生物安全性能都很好。
多年来，大量的试验和实践均证实牙科陶瓷材料对骨和软组织细胞没有任何副作用，也没有发现过敏问题。
有时候，氧化锆会被错当成一种金属。
这是一种将金属氧化物和金属混为一谈的说法，因为氧化锆不是锆，不是金属单质，而是一种氧化物。
这就像是食盐的主要成分氯化钠和钠是不同的，氯化钠是化合物，不是金属单质。
有些患者还很关心陶瓷材料的辐射问题，其实这个担心并没有必要。
因为我国国家食品药品监督管理委员会对已投放市场的陶瓷材料制定了非常苛刻的标准，尤其是医疗用材料类，必须达到符合人体安全的要求。
氧化锆全瓷冠粘结步骤嘿，你问氧化锆全瓷冠粘结步骤啊？这可有点复杂呢。
要用氧化锆全瓷冠粘结呢，首先得把牙齿准备好哇。
把要粘结的牙齿清理干净，不能有脏东西。
可以用牙钻把牙齿表面磨一磨，让它变得粗糙一点，这样粘结得更牢固。
我记得有一次，我看到牙医在给一个人粘结氧化锆全瓷冠，他把牙齿清理得可仔细了。
然后呢，把氧化锆全瓷冠也准备好。
检查一下全瓷冠有没有损坏，有没有不合适的地方。
要是有问题，就得赶紧处理。
我有个朋友，他的全瓷冠有点不合适，牙医就给他调整了一下。
接着，要准备好粘结剂。
把粘结剂按照说明书上的比例调好，不能太稀也不能太稠。
我有一次看到牙医调粘结剂的时候可认真了，一点一点地加材料，生怕调不好。
调好粘结剂后，就可以把全瓷冠放在牙齿上了。
要放正了，不能歪着。
然后用手指轻轻按一按，让全瓷冠和牙齿贴合得更紧。
我有个同事，他去粘结全瓷冠的时候，牙医让他咬了一块棉花，说是为了让全瓷冠和牙齿贴合得更好。
在粘结的过程中，要注意不能让粘结剂流到别的地方去。
要是流到牙龈上或者别的地方，会很难清理。
可以用棉球或者纱布把周围的地方擦一擦，防止粘结剂流出去。
我有一次看到一个人粘结全瓷冠的时候，粘结剂流到了牙龈上，后来费了好大的劲才清理干净。
粘结好后，要等一段时间让粘结剂干透。
不能马上吃东西或者喝水，不然会影响粘结效果。
我有个朋友，他粘结完全瓷冠后就忍不住吃了个苹果，结果全瓷冠有点松动了。
我给你讲个事儿吧。
有一次我去看牙医，看到一个人在粘结氧化锆全瓷冠。
牙医可小心了，准备牙齿、准备全瓷冠、调粘结剂、放全瓷冠、注意粘结剂、等干透。
最后那个人的全瓷冠粘结得非常好，看起来跟真的牙齿一样。
从那以后，我就觉得氧化锆全瓷冠粘结要注意这些步骤。
所以啊，氧化锆全瓷冠粘结步骤有准备牙齿、准备全瓷冠、调粘结剂、放全瓷冠、注意粘结剂、等干透。
下次你要是粘结氧化锆全瓷冠，就可以按照这些步骤来哦。
粘冠的流程和注意事项
粘冠的流程主要包括以下几个步骤：
1、牙体预备：这是制作牙冠的第一步，包括颌面、邻面和肩台的预备。
2、取模型：完成牙体预备后，需要进行模型制备，以便于后续的加工。
3、全瓷冠的处理：首先将全瓷冠的内侧涂抹9~10%的氢氟酸进行酸蚀，然后水洗去除残留物。
接着，为了去除氢氟酸处理后的残留物，需要进行进一步的清洁处理。
4、粘接：使用树脂类水门汀（如玻璃离子水门汀或磷酸锌水门汀）将全瓷冠粘于牙体上。
在粘接过程中，先在颈部光固化3-5秒，去除多余的水门汀，然后每个面光固化40秒，完成粘接。
注意事项包括：
1、临时冠粘结后半小时内避免进食，以免影响粘结效果。
同时，应避免吃太黏和过硬的食物，以防临时冠脱落或损坏。
2、如果临时牙脱落，应及时联系医生预约复诊进行重新粘结。
3、做完牙冠后，应避免进食过黏的食物，因为牙冠刚做好后，粘接剂还没有达到最大强度，食用过黏的食物可能导致脱粘。
4、保持口腔卫生，定期进行口腔检查和清洁，以保证修复体的长期稳定性和健康。
5、注意牙冠的使用和维护，避免因不当使用导致牙冠松动或损坏。

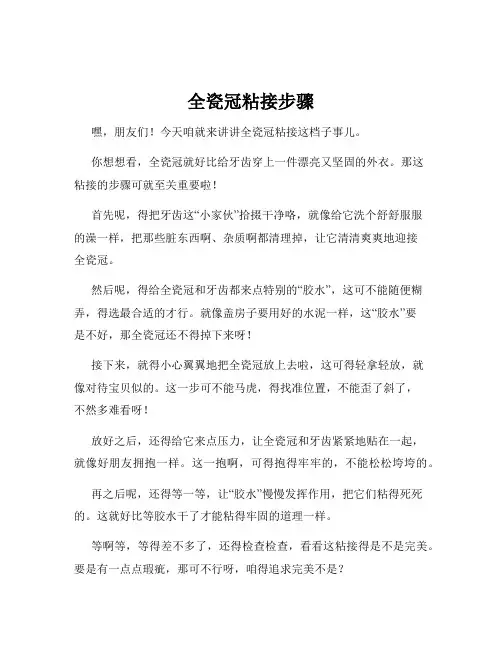

全瓷冠粘接步骤嘿，朋友们！今天咱就来讲讲全瓷冠粘接这档子事儿。
你想想看，全瓷冠就好比给牙齿穿上一件漂亮又坚固的外衣。
那这粘接的步骤可就至关重要啦！首先呢，得把牙齿这“小家伙”拾掇干净咯，就像给它洗个舒舒服服的澡一样，把那些脏东西啊、杂质啊都清理掉，让它清清爽爽地迎接全瓷冠。
然后呢，得给全瓷冠和牙齿都来点特别的“胶水”，这可不能随便糊弄，得选最合适的才行。
就像盖房子要用好的水泥一样，这“胶水”要是不好，那全瓷冠还不得掉下来呀！接下来，就得小心翼翼地把全瓷冠放上去啦，这可得轻拿轻放，就像对待宝贝似的。
这一步可不能马虎，得找准位置，不能歪了斜了，不然多难看呀！放好之后，还得给它来点压力，让全瓷冠和牙齿紧紧地贴在一起，就像好朋友拥抱一样。
这一抱啊，可得抱得牢牢的，不能松松垮垮的。
再之后呢，还得等一等，让“胶水”慢慢发挥作用，把它们粘得死死的。
这就好比等胶水干了才能粘得牢固的道理一样。
等啊等，等得差不多了，还得检查检查，看看这粘接得是不是完美。
要是有一点点瑕疵，那可不行呀，咱得追求完美不是？哎呀，你说这全瓷冠粘接听起来简单，做起来可不容易呢！就跟做菜似的，每一步都得精心，才能做出一道美味佳肴。
这全瓷冠粘接不也是这样吗？每一个步骤都得仔仔细细，才能让牙齿变得又漂亮又好用。
你想想，如果没做好这些步骤，那全瓷冠说不定哪天就掉了，那多尴尬呀！或者粘接得不好看，一笑起来就露馅了，那多影响形象呀！所以说呀，这全瓷冠粘接可真是个技术活，得找专业的人来干才行。
总之呢，全瓷冠粘接可不是随随便便就能搞定的事儿，得认真对待，每个步骤都不能马虎。
咱可不能亏待了自己的牙齿呀，毕竟它们要陪着我们吃好多好多好吃的呢！你说是不是这个理儿？。
学习目标：1、了解粘结力的形成机制及常用粘接剂种类2、掌握表面处理技术3、熟悉表面改性处理方法如何将瓷修复体与牙体进行牢固地粘结？这是全瓷修复成功的重要因素之一。
本文将详细地介绍粘结技术的机制及方法。
全瓷冠因具有色泽稳定自然，生物相容性好等优点，是较为理想的修复体，在临床上的应用也日渐增多。
目前临床上所用的瓷修复体已具有良好的机械性性能。
因而，瓷修复体与牙体的粘结强度的高低是修复体成败的重要因素。
以下就粘结系统的研究现状作一综述。
了解粘结力的形成机制是正确掌握粘结技术的基础。
下面我们就共同学习一下产生粘结作用的关键和必要条件。
1 粘结力的形成机制粘结剂与被粘结物表面通过界面相互吸引并产生连续作用的力，称为粘结力。
当粘结剂将两个被粘结物结合起来时，粘结部位形成粘结头。
在多数情况下，粘结头是一个多相体系，有三个均匀相，包括粘结剂和两个被粘结物，以及两个界面组成。
粘结力通常包括以下四种：化学键力、分子间作用力、静电吸引力、机械作用力。
很多学者认为，粘结作用是粘结剂与被粘结物分子在界面区上相互吸引而产生的，它包括物理吸附力和化学吸附力，即粘结力是由分子间的作用力和原子间的作用力共同产生的，这就是当今较为公认的解释粘结现象的吸附理论。
粘结剂与被粘结分子或原子间的距离越近，两者间的相互作用力越大，粘结强度也越高。
只有粘结剂液体能充分润湿被粘物表面，两者间的距离才能达到产生有效价键力的范围。
这是产生粘结作用的关键和必要条件。
临床上常用的粘接剂有哪些呢？2 粘接剂2.1 水门汀粘接剂水门汀粘接剂主要有磷酸锌水门汀，聚羧酸锌水门汀，玻璃离子水门汀该类粘结剂主要与牙体粘结与瓷修复体无粘结性。
磷酸锌水门汀在凝固前为具有一定流动性的糊状物，可渗入牙和修复体表面的细微机构中而形成一定的机械嵌合力。
但磷酸锌水门汀在凝固时以及凝固后将释放出游离磷酸，对牙髓和牙龈有一定的刺激作用。
因其粘结强度较低，刺激性较强，在临床上的应用范围较小。
顾新华等[1]的研究发现，磷酸锌粘固剂粘固的全瓷冠边缘粘固层有明显缺损，且咀嚼模拟试验后缺损增多。
这也限制了磷酸锌水门汀的临床应用。
2.1.2 聚羧酸锌水门汀聚羧酸锌水门汀除了能与牙和修复体形成机械嵌合力外，未反应的-COOH还可与牙表面的-OH形成氢键，并与牙中的Ca2+发生一定程度的络合反应，而已离解的COO-可与牙中的Ca2+产生一定的异性离子吸引力。
因此，其粘结力高于磷酸锌水门汀。
2.1.3 玻璃离子水门汀由于玻璃离子水门汀具有良好的粘结性、生物安全性、抗龋性和耐溶解性等特点，目前应用较广泛。
2.2 复合树脂粘结剂它与传统修复用树脂有着相似的组成与特性。
它由有机基质（如Bis-GMA，TEGDMA，UDMA）及无基填料组成。
根据引发形式可分为自凝型（化学固化型）、光固化型、双重固化型三大类。
用于全瓷修复的树脂粘结剂与临床常用的粘结剂相比，具有良好的半透明性、较高的粘结强度、不易溶解于口腔环境及色泽匹配好等优点，能将全瓷修复体与牙体组织牢固的结合形成一个整体，保持长期稳定固位，使修复体上的外加应力均匀有效的传导、分散到牙体组织上，发挥其生理功能[2]。
常用于瓷修复体的树脂粘结剂有BIS-GMA 和含磷酸单体的改良复合树脂。
2.3 混合型粘结剂此类粘结剂有复合树脂和玻璃离子复合而成，兼有两者的优点。
它使用方便，凝固时体积收缩小，粘固剂密封作用好，可减少微渗漏及继发龋的发生，并且色泽稳定性、耐久性和生物相容性好，强度高。
混合性粘结剂的研究已成为粘结剂研究的焦点[3]。
如何进行表面处理工作？临床上常涉及的技术有哪些？3 表面处理技术复合树脂粘结剂主要与陶瓷粘结，广泛应用于临床。
其与瓷修复体的粘结与各种表面处理方法关系密切。
而不同的全瓷材料要获得最佳的粘结效果就要求使用不同的表面处理方法。
瓷与树脂间的粘结通常有两种机制获得：一种是通过HF酸蚀刻或喷砂打磨瓷表面使瓷与树脂间产生微观机械锁结；另一种是通过使用硅烷偶联剂使瓷与树脂发生化学结合。
3.1 蚀刻技术常用氢氟酸处理表面，虽然所用的酸浓度、时间不同，但均可获得满意的粘结强度。
以2.5%-10%氢氟酸酸蚀2-3min即可达到较好的效果。
白榴石含量较多的长制石陶瓷IPS Empress用9%氢氟酸酸蚀60s 即可。
酸蚀可以形成微观沟纹，清洁并增大了粘结面，获得粗糙的表面结构从而降低了表面张力[4]。
Kato 等[5]将不同酸蚀剂与喷砂的效果进行比较，发现氢氟酸与硫酸化氢氟酸可提供最高的、最耐久的粘结强度。
3.2 喷砂喷砂可以增加瓷表面粗糙程度，增大粘结面积，形成的微观凹凸可产生机械嵌合力，从而提高粘结强度。
有学者不主张对长石质陶瓷进行喷砂，因喷砂可能会破坏表面的粘结层，反而降低了粘结强度。
而以氧化铝为基质的瓷材料（In-Ceram Alumina、GI-Ⅱ型渗透陶瓷等）适于喷砂处理。
因为此类材料的长石质成分较少，强度较高，对表面结构的影响小，表面成分损失少。
临床上常用110μm的Al2O3、0.24MPa 的压力进行喷砂处理。
Madani等[6]比较HF酸蚀刻和氧化铝喷砂后发现，喷砂处理的In-Ceram陶瓷与树脂粘结剂间可获得较高的粘结强度。
3.3 涂布偶联剂硅烷偶联剂易与二氧化碳、氧化铝及以为主要成分的玻璃离子结合形成稳定的硅氧烷，硅烷另一端的有机功能团能与有机质（树脂）产生共聚或与树脂分子交织，这样就使陶瓷与复合树脂粘结剂紧密的结合在一起。
Lacy等[7]的研究显示，除非加入偶联剂，否则对传统的硅酸盐系陶瓷进行喷砂并不能增强修复体的固位力。
Sorensen等[8]认为对陶瓷进行酸蚀及硅烷处理可显著减少微渗漏，但仅使用硅烷处理却达不到。
有学者[4 表面改性处理二氧化硅涂层，通过硅烷偶联剂可使陶瓷与树脂发生化学结合。
二氧化硅目前有两种方法：①化学摩擦法，以Rocatec系统为例：先用110μm的氧化铝对粘结面进行喷砂，然后用一种特殊的Rocatec-plus 粉进行第二次喷砂。
Rocatec粉是由110μm大小的形态不规则的氧化铝粉加上形态规则的二氧化硅分组成，喷砂后二氧化硅通过摩擦的方式结合到被处理面。
②热处理法，如Silicoater系统，其基本过程是：先用110μm的氧化铝喷砂，然后涂布含有Cr2O3的二氧化硅颗粒，以烧结的方式使二氧化硅结合到被处理表面。
PyrosilPen技术是一项处理氧化铝、氧化锆陶瓷表面更简单有效的技术，它由Silicoater技术改良而产生的[12]。
Silicoater技术已经被证实在多种牙用合金上有效[13]。
虽然两种方法不同，但其目的都是为了提高渗透陶瓷表面的二氧化硅含量，获得二氧化硅的涂层能与渗透陶瓷稳定的结合[14]。
综上所述，目前全瓷修复体的材料分别以氧化铝、氧化锆及长石质为基质，由于它们的表面性能不同，因此采用同一种粘结剂和表面处理技术所获得粘结强度是不一样的。
用于全瓷修复体的理想粘结剂应具有粘度低、流动性家佳、粘固厚度不影响修复体就位，强度高，耐磨损等性质。
用于改善修复体表面的处理方法也应该更加简单，有效。
参考文献1 顾新华，蔡盛东，Kem M.不同粘固剂对IPS-Empress2后牙全瓷冠边缘适合性的影响.实用口腔医学杂志，2002,18(5):441-4432 Groten M,Probster L,Int J Prosthodont,1997,10(2):169-1773 Al-Duwair Y,Hamour RH.J Prosthet Dent,1993,68(2):138-1404 Kern M,Thompson VP.J Prosthet Dent,1994,71(4):453-4615 Kato H,Matsumura H,Atsuta M. J Oral Rehabil,2007,27:103-1106 Madani M,Chu FC, McDonald AV, et al.J Prosthet Dent,2000,83(6):644-6477 Lacy AM,Laluz J,Watanabe LG, et al. J Prosthet Dent,1988,60:288-2918 Sorensen JA,Kang SK,Avera SP. Dent Mat,1991,7:118-1239 Kupiec KA,Wuertz KM,Barkmeier WW, et al. J Prosthet Dent,1996,76:119-12410 Shahverdi S,Canay S,Sahin E,et al. J Oral Rehabil,1998,25:699-70511 Pameijer CH,Louw NP,Fischer D. J AM Dent Assoc,1996,127:203-20912 Janda R,Roulet JF,Wulf M,et al. Dent Mater,2003,19(6):567-57313 Lazzelti G,Joao M,Chevitanese O,et al.J Dent Techol,1999,16(3):11-1414 Kern M,Thompson VP.J Prosthet Dent,1994,71（4）:453-461---------- 全文结束 ----------本组考核由题库随机抽取10道题目，全部答对后视为通过，限时30分钟。
A B C D1. 1.对于全瓷修复体最理想的粘结剂是()？A．磷酸锌水门汀B．复合树脂粘结剂C．玻璃离子水门汀D．羧酸锌水门汀A B C D2. 2.下面哪项不是玻璃离子水门汀的特点？A．粘结性B．抗龋性C．刺激性D．耐溶解性A B C D3. 3.自凝型的复合树脂粘结剂又称()？A．化学固化型B．光固化型C．双重固化型D．以上均不是A B C D4. 4.适于喷砂处理的瓷材料是以什么为基质的？A．氧化铝B．氧化镁C．尖晶石D．氧化锆A B C D5. 5.热处理法进行表面改性处理时，涉及的成分不包括()？A．SiO2B．Cr2O3C．Al2O3D．Mg2O3A B C D6. 6.磷酸锌水门汀临床应用受限的原因是()？A．粘结强度较低B．刺激性较强C．其粘固的全瓷冠边缘粘固层有明显缺损D．以上均是A B C D7. 7.临床上常用什么进行喷砂处理？A．50μm的Al2O3B．60μm的Al2O3C．90μm的Al2O3D．110μm的Al2O3A B C D8. 8.产生粘结作用的关键和必要条件是()？A．粘结剂足够粘B．粘结剂液体能充分润湿被粘物表面C．被粘结的物体之间有物理吸附力D．被粘结的物体之间有化学吸附力A B C D 9.混合型粘结剂是由复合树脂与下列哪种粘合剂复合而成？9. A．磷酸锌B．聚羧酸锌C．玻璃离子D．以上均可A B C D10. 10.有学者不主张对哪种材质的陶瓷进行喷砂？A．铝基陶瓷B．长石质陶瓷C．氧化镁基陶瓷D．以上都是A B C D3.3.白榴石含量较多的长制石陶瓷IPS Empress用9%氢氟酸酸蚀A．30sB．60sC．90sD．2-3min。
