CCNA-STP生成树协议

STP 生成树协议配置协议名称：生成树协议配置一、背景介绍生成树协议（Spanning Tree Protocol，简称STP）是一种网络协议，用于在通过网络交换机构建的拓扑结构中，避免出现环路并确保数据包的无环转发。

本协议旨在提供一种标准的配置方法，用于在网络环境中启用和配置STP。

二、配置要求为了正确配置STP，以下是需要满足的要求：1. 确保网络中的所有交换机都支持STP协议。

2. 确保网络中的所有交换机的STP配置参数一致。

3. 确保STP的根交换机被正确配置，并且具有最低的优先级。

4. 确保所有非根交换机都能够选择正确的根交换机，并且通过正确的端口与根交换机相连。

三、配置步骤以下是配置STP的步骤，按照顺序进行配置：1. 确定网络中的根交换机，并将其优先级设置为最低值（例如，0）。

2. 配置每个非根交换机的优先级，确保它们的优先级高于根交换机。

3. 配置每个交换机的STP模式，可以选择的模式包括STP、RSTP或MSTP。

确保所有交换机的模式一致。

4. 配置每个交换机的端口优先级。

端口优先级用于选择非根交换机的最佳路径。

确保端口优先级在同一交换机上的不同端口之间有适当的差异。

5. 配置每个交换机的端口类型。

端口类型包括根端口、指定端口和非指定端口。

确保每个端口的类型正确配置。

6. 配置每个交换机的端口状态。

端口状态包括禁用、阻塞、学习和转发。

确保每个端口的状态正确配置。

7. 配置每个交换机的端口优先级。

端口优先级用于选择非根交换机的最佳路径。

确保端口优先级在同一交换机上的不同端口之间有适当的差异。

8. 验证配置的正确性。

通过检查交换机之间的链路状态和路径选择，确保STP配置成功。

四、配置示例以下是一个示例配置，供参考：1. 根交换机优先级配置：- Switch(config)# spanning-tree vlan 1 root primary2. 非根交换机优先级配置：- Switch(config)# spanning-tree vlan 1 priority 40963. STP模式配置：- Switch(config)# spanning-tree mode stp4. 端口优先级配置：- Switch(config-if)# spanning-tree port-priority 325. 端口类型配置：- Switch(config-if)# spanning-tree port-type edge6. 端口状态配置：- Switch(config-if)# spanning-tree port-fast7. 验证配置的正确性：- Switch# show spanning-tree五、注意事项在配置STP时，需要注意以下事项：1. 确保网络中的所有交换机都支持STP，并且使用相同版本的STP。

stp生成树协议STP生成树协议。

STP（Spanning Tree Protocol）生成树协议是一种用于计算网络中最佳路径的协议，它可以避免网络中出现环路，确保数据在网络中能够正常传输。

在本文中，我们将详细介绍STP生成树协议的原理、工作方式以及应用场景。

STP生成树协议的原理是通过在网络中选择一条主干路径，将其他冗余路径阻塞，从而避免网络中出现环路。

这样可以确保数据在网络中能够按照最佳路径进行传输，提高网络的可靠性和稳定性。

STP生成树协议采用了一种树状结构，将网络中的设备连接在一棵树上，从而形成一个无环的网络拓扑结构。

STP生成树协议的工作方式是通过选举出一台交换机作为根交换机，然后每个非根交换机都选择一条到根交换机的最佳路径，将其他路径阻塞。

当网络中出现链路故障时，STP生成树协议能够自动重新计算最佳路径，确保数据能够继续正常传输。

STP生成树协议的应用场景非常广泛，特别适用于大型企业网络和数据中心网络。

在这些网络中，往往会有大量的交换机和链路，如果不采用STP生成树协议，很容易出现网络中的环路，导致数据传输异常甚至网络瘫痪。

采用STP生成树协议可以有效地避免这些问题，提高网络的可靠性和稳定性。

总的来说，STP生成树协议是一种非常重要的网络协议，它能够帮助我们构建稳定可靠的网络环境。

通过对STP生成树协议的深入了解和合理应用，我们可以更好地管理和维护网络，确保数据能够按照最佳路径进行传输，提高网络的性能和可靠性。

在实际应用中，我们需要根据网络的具体情况来合理配置STP生成树协议，包括选择合适的根交换机、调整链路的优先级等。

只有在合理配置的前提下，STP生成树协议才能发挥最大的作用，确保网络的稳定和可靠运行。

综上所述，STP生成树协议是一种非常重要的网络协议，它能够帮助我们构建稳定可靠的网络环境。

通过合理配置和应用STP生成树协议，我们可以提高网络的性能和可靠性，确保数据能够按照最佳路径进行传输。

STP协议生成树协议解析与环路消除STP（Spanning Tree Protocol）是一种数据链路层协议，用于在拓扑网络中避免环路，并选择最佳路径进行数据传输。

本文将对STP协议的生成树协议解析与环路消除进行详细讨论。

一、STP协议概述STP协议是由IEEE（Institute of Electrical and Electronics Engineers）的802.1D标准定义的一种网络协议。

它的主要目标是解决网桥（Bridge）或交换机（Switch）之间连接成环路时可能产生的问题，如广播风暴。

二、STP协议工作原理STP协议通过选择一个交换机作为根交换机（Root Switch），该交换机将成为生成树的根节点。

其他交换机通过发送BPDU（Bridge Protocol Data Unit）消息进行选举，选择一个具有最短路径通向根交换机的端口。

三、STP协议过程1. 交换机启动时，所有端口处于指定状态（Discarding State），不进行数据转发。

2. 通过BPDU消息交换，交换机进行选举，选择一个交换机作为根交换机。

3. 根交换机将所有端口置为指定状态，而其他交换机选择一条通向根交换机的端口，将其置为指定状态，形成生成树。

4. 生成树上的端口处于指定状态，可以进行数据转发，非生成树上的端口处于指定状态，不进行数据转发。

四、环路消除由于STP协议允许存在备份链路，可能会导致网络中出现多条路径，从而产生环路。

为了消除环路，STP协议会选择将某些端口置于阻塞状态（Blocking State），不进行数据转发。

1. 链路开销优先级STP协议将每个端口的优先级称为链路开销。

端口开销越小，选举时优先级越高。

默认情况下，端口开销为100。

2. 选举根交换机交换机通过发送BPDU消息进行选举根交换机。

BPDU消息包含根交换机的优先级和MAC地址信息，每个交换机收到BPDU消息后比较优先级和MAC地址，选择优先级较低的交换机作为根交换机。

Stp生成树协议的原理和应用1. 概述STP（Spanning Tree Protocol）是一种用于构建和维护割除冗余链路的树状拓扑结构的链路层协议。

它能够避免网络环路以及广播风暴的发生，确保数据在网络中的可靠传输。

2. 原理STP的原理基于以下几个关键概念：2.1 网桥(Bridge)网桥是连接不同网络的设备，它有多个网口用于接收和转发数据帧。

2.2 网桥标识(Bridge Identifier)每个网桥都有一个唯一的标识，用于在网络中区分不同的网桥。

网桥标识由优先级和MAC地址组成。

2.3 端口状态每个网桥端口都有不同的状态，包括： - Disabled（禁用）：端口不参与生成树计算。

- Blocking（阻塞）：端口不转发数据帧，只接收配置和STP BPDU （Bridge Protocol Data Units）帧。

- Listening（监听）：端口仅接收配置和STP BPDU帧。

- Learning（学习）：端口接收和转发数据帧，并学习源MAC地址。

- Forwarding（转发）：端口接收和转发所有数据帧。

2.4 根桥(Root Bridge)生成树中的起始点，用于确定整个网络的拓扑结构。

根桥的网桥标识具有最小优先级。

2.5 生成树生成树是一种无环的树状拓扑结构，其中只有一条路径可用于发送数据帧。

其它路径被阻塞以避免网络环路的发生。

生成树的构建是通过选择根桥和确定端口状态来实现的。

2.6 BPDU帧BPDU帧是STP协议使用的消息格式，用于实现生成树的构建和维护。

BPDU 帧包含了网桥标识、优先级、路径代价等信息。

3. 应用STP协议在网络中的应用主要有以下几个方面：3.1 网络环路的割除在复杂的网络中，往往存在多条路径连接不同的网桥。

如果没有STP协议进行环路割除，数据帧可能会在环路中不断转发，导致广播风暴和网络拥塞。

STP协议通过选择一条最短路径，将其它路径阻塞，确保网络中不存在环路。

STP 生成树协议配置协议名称：STP（生成树协议）配置协议描述：STP（生成树协议）是一种用于在以太网中防止环路形成的协议。

通过选择一个主要的路径，将其他冗余路径阻塞，STP确保网络中的数据流动是无环的，从而提高网络的可靠性和性能。

本协议旨在提供关于STP配置的详细指南，以确保网络的正常运行。

1. 协议范围：本协议适用于所有需要配置STP的网络设备，包括交换机、路由器等。

2. 配置要求：2.1 每个网络设备必须支持STP功能。

2.2 每个网络设备必须有唯一的桥ID（Bridge ID），由优先级（Priority）和MAC地址组成。

2.3 每个网络设备必须配置相同的STP版本。

3. 配置步骤：以下是配置STP的详细步骤：步骤1：确定根桥3.1 在网络中选择一个设备作为根桥，其桥ID优先级最低。

3.2 在根桥上配置STP版本和相关参数。

步骤2：配置其他设备3.3 在其他设备上配置STP版本和相关参数。

3.4 确保每个设备的桥ID唯一且优先级适当设置。

步骤3：配置端口3.5 配置每个设备的端口类型（Root、Designated或Non-designated）。

3.6 配置每个端口的优先级和成本。

步骤4：验证配置3.7 验证STP配置是否成功。

3.8 检查网络中的链路状态和端口状态。

4. 配置参数详解：以下是STP配置中常用的参数及其详细说明：4.1 STP版本：STP有多个版本，包括STP、RSTP（快速生成树协议）和MSTP（多实例生成树协议）。

根据网络需求选择适当的版本。

4.2 桥ID优先级：桥ID由优先级和MAC地址组成，优先级范围从0到61440，默认值为32768。

优先级越低，设备越有可能成为根桥。

4.3 端口类型：4.3.1 Root端口：在每个非根设备上选择一条与根桥相连的最佳路径，用于转发数据。

4.3.2 Designated端口：在每个网络段上选择一条与根桥相连的最佳路径，用于转发数据。

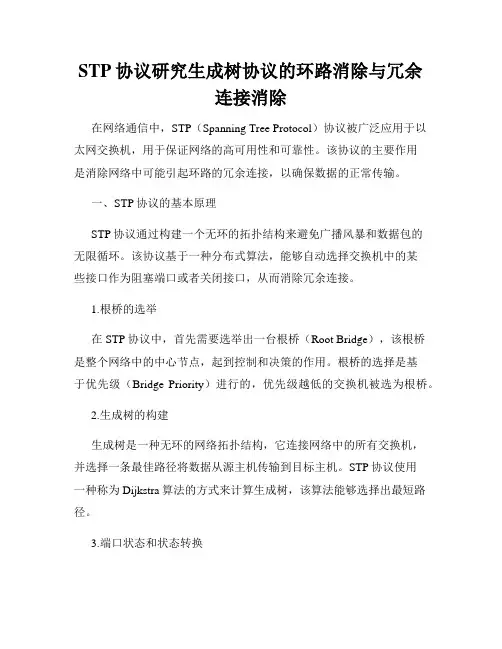

STP协议研究生成树协议的环路消除与冗余连接消除在网络通信中，STP（Spanning Tree Protocol）协议被广泛应用于以太网交换机，用于保证网络的高可用性和可靠性。

该协议的主要作用是消除网络中可能引起环路的冗余连接，以确保数据的正常传输。

一、STP协议的基本原理STP协议通过构建一个无环的拓扑结构来避免广播风暴和数据包的无限循环。

该协议基于一种分布式算法，能够自动选择交换机中的某些接口作为阻塞端口或者关闭接口，从而消除冗余连接。

1.根桥的选举在STP协议中，首先需要选举出一台根桥（Root Bridge），该根桥是整个网络中的中心节点，起到控制和决策的作用。

根桥的选择是基于优先级（Bridge Priority）进行的，优先级越低的交换机被选为根桥。

2.生成树的构建生成树是一种无环的网络拓扑结构，它连接网络中的所有交换机，并选择一条最佳路径将数据从源主机传输到目标主机。

STP协议使用一种称为Dijkstra算法的方式来计算生成树，该算法能够选择出最短路径。

3.端口状态和状态转换STP协议中给每个端口定义了不同的状态，包括阻塞状态、监听状态、学习状态和转发状态。

这些端口状态会根据网络拓扑的变化而自动转换，实现对环路的消除和冗余连接的消除。

二、环路消除由于网络中存在着多个路径，可能会导致数据包在网络中无限循环，形成广播风暴，从而影响网络的正常工作。

STP协议通过以下方式来消除环路：1.指定根桥根据优先级选出一个根桥，在整个网络中充当控制节点。

所有的非根桥交换机都会选择一个向根桥的最佳路径，而其他冗余路径则被阻塞或关闭。

2.选择最佳路径STP协议利用Dijkstra算法选择根桥到其他交换机之间的最佳路径，将其作为生成树上的连接路径，而其他路径则被阻塞或关闭。

这样一来，每个交换机只有一个活跃连接，从而消除了环路。

3.端口状态的控制STP协议通过定义不同的端口状态来实现环路的消除。

阻塞状态的端口不会转发任何数据包，在防止环路的同时保证了网络的可用性。

STP 生成树协议配置协议名称：STP（生成树协议）配置协议1. 引言生成树协议（Spanning Tree Protocol，STP）是一种用于在网络中防止环路的协议。

本协议旨在提供对STP的配置指南，以确保网络的稳定性和高可用性。

2. 目的本协议的目的是指导管理员正确配置STP，以实现网络中的环路消除和冗余路径选择。

通过配置STP，可以确保数据在网络中的传输路径是最优的，同时避免环路造成的数据包丢失和网络拥塞。

3. 配置步骤以下是配置STP的详细步骤：步骤1: 确定STP的根桥- 在网络拓扑中选择一个交换机作为根桥，通常选择具有最高优先级的交换机作为根桥。

根桥将成为生成树的根节点，所有其他交换机将通过最短路径与根桥连接。

步骤2: 设置根桥的优先级- 在根桥上设置优先级，优先级越低，该交换机将成为根桥。

可以使用以下命令进行配置：```spanning-tree vlan <vlan-id> priority <priority-value>```步骤3: 配置端口类型- 根据网络需求，选择适当的端口类型。

常见的端口类型包括普通端口、根端口和非根端口。

可以使用以下命令进行配置：```spanning-tree port type <port-type>```步骤4: 配置端口优先级- 根据网络需求，为每个端口设置优先级。

优先级越高，该端口将被选为根端口或非根端口。

可以使用以下命令进行配置：```spanning-tree port priority <priority-value>```步骤5: 配置端口成本- 根据网络拓扑和链路带宽，为每个端口设置成本。

成本越低，该端口将被选为最短路径。

可以使用以下命令进行配置：```spanning-tree cost <cost-value>```步骤6: 启用STP- 在每个交换机上启用STP，以便其参与生成树的计算和决策。

生成树协议STP分析：单点故障，网络中断加入另一SWITCH提供冗余，但存在环路，造成广播风暴。

广播（ARP DHCP MAC表未建立病毒）解决办法：生成树协议STP生成树作用：在冗余的网络环境中防止二层环路，并提供故障自动切换及负载衡。

基本原理：1. 环路检测从不同方向上收到同一交换机的BPDU2. 环路阻塞进行STP 运算，选一条路径转发，其余阻塞。

3. 故障切换工作链路故障，阻塞——转发。

重要概念：1. 根桥根交换机，STP运算的参考点。

（通常会选择汇聚层的网关交换机作为根桥，或者靠近服务器的交换机）选举：ID号＝优先级+MAC 优先级默认32768，越小越好。

优先级相同，比较MAC,越小越好。

S3560（config ）spanning-tree vlan 1 priority 4096注: 扩展系统ID, ID=32768+VLAN ID+MAC, 好处在于可以节省MAC 地址.2. 根端口前往根桥的端口，在所有非根桥上选举。

选举：比较到根桥的开销，越小越好。

转发根桥的ID号转发端口的ID号（优先级+编号）128说明：在实际应用中，通常只需根据开销即可选出根端口。

10G 2 1G 4 100M 19 10M 100S2950(config )# int f0/23# span vlan 1 cost 1003. 指定端口转发根桥BPDU的端口，在所有物理网段上选举。

选举：原则同上。

最终，在网络中，有唯一的根桥；在非根桥上有唯一的根端口；每个网段有唯一的指定端口。

所有的根端口和指定端口转发落选端口阻塞标准生成树IEEE802.1D故障，阻塞侦听学习转发20 15 15故障检测时间20秒，转发延迟30秒。

快速生成树IEEE802.1W加快收敛速度，减小延迟。

故障检测时间小于6秒，转发延迟小于1 秒。

改进：取消定时器，采用协商机制。

提议——协定实现方式：CISCO PVST+ 每VLAN生成树R-PVST+ 快速注：可以实现不同VLAN 间的负载均衡，但开销大。

Cisco stp生成树协议1.实验目的1)PVSTP勺作用。

2)PVSTPM理及配置。

2.实验设备两台3560,两台2960,两台PC3.实验拓扑如图1,实验原理如图24.实验步骤1) Pvstp 配置⑴3560交换机S1S1#conf tS1(config)#vlan 2S1(config-vlan)#exS1(config)#ip routingS1(config)#int vlan 2S1(config-if)#ip add 192.168.1.1 255.255.255.0S1(config-if)#no shS1(config)#int range f0/23-24S1(config-if-range)#channel-group 1 mode on (是手动开启channel )S1(config)#int range f0/1-2S1(config-if-range)#switchport trunk encapsulation dot1qS1(config-if-range)#switchport mode trunkS1(config-if-range)#exitS1(config)#spanning-tree vlan 2 启动生成树协议S1(config)#spanning-tree vlan 2 priority 4096 改优先级( 2)3560 交换机S2S2#conf tS2(config)#vlan 2S2(config-vlan)#exS2(config)#ip routingS2(config)#int vlan 2S2(config-if)#ip add 192.168.2.1 255.255.255.0S2(config-if)#no shS2(config)#int range f0/23-24S2(config-if-range)#channel-group 1 mode onS2(config)#int range f0/1-2S2(config-if-range)#switchport trunk encapsulation dot1qS2(config-if-range)#switchport mode trunkS2(config-if-range)#exitS2(config)#spanning-tree vlan 2 启动生成树协议S2(config)#spanning-tree vlan 2 priority 4096 改优先级( 3)2960 交换机SW1Sw1(config)#int range f0/1-2Sw1(config-if-range)#switchport mode trunkSw1(config-if-range)#exitSw1(config)#vlan 2Sw1(config-vlan)#exSw1(config)#int range f0/3-24Sw1(config-if-range)#switchport access vlan 2Sw1(config)#spanning-tree vlan 2 启动生成树协议Sw1(config)#spanning-tree vlan 2 priority 4096 改优先级( 4)2960 交换机SW2Sw2(config)#int range f0/1-2Sw2(config-if-range)#switchport mode trunkSw2(config-if-range)#exitSw2(config)#vlan 2Sw2(config-vlan)#exSw2(config)#int range f0/3-24Sw2(config-if-range)#switchport access vlan 2Sw2(config)#spanning-tree vlan 2 启动生成树协议Sw2(config)#spanning-tree vlan 2 priority 4096 改优先级5. 实验调试：1)查看三层交换机S2的STP树Switch#show spanning-treeVLAN0001Spanning tree enabled protocol ieeeRoot ID Priority 32769Address 000C.CFAC.C83B( S1 是桥根，因其物理地址较低)Cost 38Port 1(FastEthernet0/1)Hello Time 2 sec Max Age 20 sec Forward Delay 15 secBridge ID Priority 32769 (priority 32768 sys-id-ext 1)Address 00E0.A395.C98DHello Time 2 sec Max Age 20 sec Forward Delay 15 secAging Time 20Interface Role Sts Cost Prio.Nbr TypeFa0/1 Root FWD 19 128.1 P2p (对于vlan1,f0/1 为根口，f0/2 处于阻断状态) Fa0/2 Altn BLK 19 128.2 P2pVLAN0002Spanning tree enabled protocol ieeeRoot ID Priority 4098Address 000C.CFAC.C83BCost 38Port 1(FastEthernet0/1)Hello Time 2 sec Max Age 20 sec Forward Delay 15 secBridge ID Priority 4098 (priority 4096 sys-id-ext 2)Address 00E0.A395.C98DAging Time 20Interface Role Sts Cost Prio.Nbr TypeFa0/1 Root FWD 19 128.1 P2pFa0/2 Altn BLK 19 128.2 P2p2)查看三层交换机S1的STP树Switch#show spanning-treeVLAN0001Spanning tree enabled protocol ieeeRoot ID Priority 32769Address 000C.CFAC.C83BThis bridge is the rootHello Time 2 sec Max Age 20 sec Forward Delay 15 secBridge ID Priority 32769 (priority 32768 sys-id-ext 1) Address 000C.CFAC.C83BHello Time 2 sec Max Age 20 sec Forward Delay 15 sec Aging Time 20Interface Role Sts Cost Prio.Nbr TypeFa0/1 Desg FWD 19 128.1 P2p (可以进行数据传输)Fa0/2 Desg FWD 19 128.2 P2pVLAN0002Spanning tree enabled protocol ieeeRoot ID Priority 4098Address 000C.CFAC.C83BThis bridge is the rootHello Time 2 sec Max Age 20 sec Forward Delay 15 sec Interface Role Sts Cost Prio.Nbr TypeBridge ID Priority 4098 (priority 4096 sys-id-ext 2) Address 000C.CFAC.C83BAging Time 20Fa0/1 Desg FWD 19 128.1 P2p （f0/1 和f0/2 都处于转发状态）Fa0/2 Desg FWD 19 128.2 P2p3）查看数据包的流动4）在3560交换机S1上修改优先级并查看数据包的流动（修改后要等待半分钟左右）：Switch（config）#spanning-tree vlan 2 priority 81% Bridge Priority must be in increments of 4096.% Allowed values are:0 4096 8192 12288 16384 20480 24576 2867232768 36864 40960 45056 49152 53248 57344 61440 （优先级为0 不参与选举）Switch（config）#spanning-tree vlan 2 priority 81925）在3560交换机S2上修改优先级并查看数据包的流动（修改后要等待半分钟左右）：Switch（config）#spanning-tree vlan 2 priority 12288。

STP 生成树协议配置协议名称：STP（生成树协议）配置协议1. 引言本协议旨在详细描述STP（生成树协议）的配置步骤和相关参数，以确保网络中的交换机能够正确地生成和维护一棵生成树，从而实现网络的高可靠性和冗余。

2. 背景STP是一种链路层协议，用于在网络中选择一条最佳路径，并防止环路的发生。

它通过选择一个根交换机，并将其他交换机配置为根交换机的子交换机，从而构建一棵生成树。

生成树上的所有链路都处于活动状态，而其他链路则被阻塞，以避免环路的产生。

3. 配置步骤以下是STP配置的详细步骤：步骤1：确定根交换机在网络中选择一个根交换机，通常选择具有最低优先级的交换机作为根交换机。

如果优先级相同，则选择具有最低MAC地址的交换机作为根交换机。

步骤2：配置根交换机将根交换机的优先级设置为最低值，并将其端口设置为根端口。

步骤3：配置其他交换机将其他交换机的优先级设置为较高值，并根据网络拓扑将合适的端口设置为根端口、非根端口或替代端口。

步骤4：启用STP在每个交换机上启用STP功能，并确保所有交换机上的STP版本一致。

步骤5：验证配置使用适当的命令验证STP配置是否正确，并确保生成树已正确生成。

4. 相关参数以下是STP配置中常用的参数：4.1 优先级（Priority）优先级用于确定根交换机。

优先级的范围是0-61440，步长为4096。

默认值为32768。

4.2 MAC地址（MAC Address）MAC地址用于确定根交换机。

MAC地址较低的交换机将成为根交换机。

4.3 端口状态（Port State）端口状态包括根端口（Root Port）、非根端口（Designated Port）和替代端口（Alternate Port）。

根端口是与根交换机相连的端口，非根端口是与其他交换机相连的端口，替代端口是备用的非根端口。

4.4 Hello时间（Hello Time）Hello时间是交换机发送STP消息的时间间隔。

STP协议（⽣成树协议）简介STP协议解决的问题根据交换机的转发原则，如果交换机从⼀个端⼝上接收到的是⼀个⼴播帧，或者是⼀个⽬的MAC地址未知的单播帧，则会将这个帧向除源端⼝之外的所有其他端⼝转发。

如果交换⽹络中有环路，则这个帧会被⽆限转发，此时便会形成⼴播风暴，⽹络中也会充斥着重复的数据帧。

什么是STP协议？为了提⾼⽹络可靠性，交换机⽹络中通常会使⽤冗余链路，冗余链路会给交换机带来环路风险，并导致⼴播风暴以及MAC地址表不稳定等问题，⽣成树协议STP（Spanning Tree Protocol）可以在提⾼可靠性的同时⼜避免环路带来的各种问题。

⼀般意义上，我们所述之⽣成树，应该是最⼩⽣成树。

STP的主要作⽤利⽤⽣成树算法、在以太⽹络中，创建⼀个以某台交换机的某个端⼝为根的⽣成树，⾃动地在逻辑上阻塞⼀个或多个冗余端⼝，避免环路。

消除环路：通过阻断冗余链路来消除⽹络中可能存在的环路。

链路备份：当活动路径发⽣故障时，激活备份链路，及时恢复⽹络连通性。

STP的⼯作原理及⼯作过程STP的基本⼯作原理为：通过BPDU(Bridge Protocol Data Unit,桥接协议数据单元)的交互来传递STP计算所需要的条件，随后根据特定的算法，阻塞特定端⼝，从⽽得到⽆环的树形拓扑。

⾸先我们可以把交换机的拓扑转换成⼀个逻辑拓扑，根据其ID值，选择最⼩的⼀个做为根，这⾥就不⽤⽹络中的根桥这个词描述了，根更加直观⼀些，因为这个是⼀个树结构。

当找到根之后，我们对该树进⾏修剪，即如果树结构上，存在回路的地⽅，将其度量值较⼤的⼀边删除，如果度量值相同，则看其BID，最终形成⼀个⽆环路的树结构。

当该结构完成之后，最终标注下根端⼝和指定端⼝即可。

其⼯作过程如下：1. 选举根⽹桥/根桥（Root Bridge）：根桥或者根交换机位于整个逻辑树的根部，是STP⽹络的逻辑中⼼，⾮根桥是根桥的下游设备。

2. 选举根端⼝（Root Port）：⾮根交换机去往根桥路径最优的端⼝（有且只有⼀个）。

PacketTracer5.0建构CCNA实验攻略（4）——STP生成树协议Packet Tracer 5.0建构CCNA实验攻略(4)——STP生成树协议2009-06-05 10:38Packet Tracer 5.0是一款非常不错的Cisco(思科)网络设备模拟器，对于想考思科初级认证（如CCNA）的朋友们来说，Packet Tracer 5.0是非常不错的选择。

通常我们周围并没有那么多思科的设备供我们学习调试，参加培训费用很贵，上机实践的机会还是有限的，利用Packet Tracer 5.0练习思科IOS操作命令很不错的。

近日，在网上下载了思科CCNA640-802指导用书，打算根据此教程与诸位网友共同分享Packet Tracer 5.0的使用方法与技巧，也借此抛砖引玉。

STP的全称是spanning-tree protocol,STP协议是一个二层的链路管理协议，它在提供链路冗余的同时防止网络产生环路，与VLAN 配合可以提供链路负载均衡。

生成树协议现已经发展为多生成树协议和快速生成树协议(RSTP,Rapid Spanning Tree Protocol,IEEE802.1W)。

一、配置实例拓扑图图一两台Cisco 2960交换机使用两个千兆端口相连，默认情况下STP 协议启用的。

通过两台交换机之间传送BPDU协议数据单元，选出根交换机、根端口等，以便确定端口的转发状态。

上图中标记为黄色的端口处于block状态。

二、STP基本配置命令１、修改Brigde ID，重新选根网桥switch(config)#spanning-tree vlan 1 priority 4096图二图三根网桥改变，交换机端口的状态也发生了变化（与图一比较）switch(config-if)spanning-tree vlan vlan-id port-priority 优先级值交换机端口优先级值修改命令,通过修改端口优先值也可以更改端口的转发状态。

stp生成树协议STP（Spanning Tree Protocol）是用于在局域网中自动构建冗余网络并消除环路的一种协议。

在局域网中存在多个网络设备，这些设备之间通过链路连接。

而链路就是连接设备之间的通道，通过链路可以传输数据。

当存在多个链路连接时，就会产生环路，而环路会导致数据包在网络中不停地循环传输，形成洪泛现象，导致网络拥塞及数据丢失。

STP的主要作用就是通过计算出一棵树，即生成树，来将局域网中的设备连接起来，并消除环路。

生成树是由根设备（Root Bridge）到其他设备的一条路径，该路径上会选择一条“根端口”，用于与上一层的设备相连，保证路径的连通性，并将其他端口设置为“非根端口”，关闭这些端口，以防止环路的产生。

STP的生成树算法主要包括以下三个步骤：1. 选举根设备：在局域网中所有设备中选举一个设备作为根设备，一般是选择设备的MAC地址最小的作为根设备。

根设备是生成树的起点，其他设备围绕着根设备向外扩散。

2. 计算最短路径：根据设备与根设备之间的链路成本，通过设备之间的交互实时计算每个设备到根设备的最短路径。

设备会通过发送BPDU（Bridge Protocol Data Unit）消息来与相邻设备进行交互，通过对BPDU消息的解析和处理，设备能够确定与根设备之间的最短路径。

3. 确定端口状态：根据设备之间的链路成本和最短路径，确定设备上的每个端口的状态。

根设备的端口为根端口，而非根设备的端口中选择成本最小的端口作为根端口，其他端口则被关闭。

通过以上步骤，STP能够获取并计算出一棵生成树，并将链路上的环路消除。

生成树将保证数据包能够在网络中正确地传输，避免了洪泛现象的发生。

STP生成树协议的使用能够带来以下好处：1. 高可靠性：由于生成树消除了环路，避免了网络拥塞和数据丢失，因此提高了网络的可靠性。

即使某一条链路出现故障，生成树可以自动重新计算，并选择新的路径，确保数据传输的连续性。
