STP 生成树协议配置协议名称：STP 生成树协议配置一、背景介绍STP（Spanning Tree Protocol）生成树协议是用于在网络拓扑中消除环路的一种协议。
通过选择一条最佳路径，STP可以防止数据包在网络中无限循环。
本协议旨在提供详细的配置步骤和参数设置，以确保网络中的生成树协议正常运行。
二、配置步骤1. 网络拓扑规划在进行STP生成树协议配置之前，需要对网络拓扑进行规划。
确保网络中的交换机和链路连接符合设计要求，避免环路的出现。
2. 选择生成树根桥根据网络拓扑规划，选择一台交换机作为生成树的根桥（Root Bridge）。
根桥将成为生成树拓扑中的根节点，负责转发数据包。
3. 确定生成树根端口在每台交换机上，根据连接到根桥的链路的优先级和MAC地址，确定生成树根端口（Root Port）。
生成树根端口是指与根桥相连的端口，用于接收根桥发送的生成树信息。
4. 配置生成树桥优先级在每台交换机上，设置生成树桥优先级（Bridge Priority）。
生成树桥优先级决定了生成树中各个交换机的地位和角色。
优先级越低，地位越高。
5. 配置生成树端口优先级在每台交换机上，设置生成树端口优先级（Port Priority）。
生成树端口优先级决定了连接到交换机的各个端口在生成树中的地位和角色。
优先级越低，地位越高。
6. 启用生成树协议在每台交换机上，启用生成树协议。
根据交换机的型号和操作系统，可以使用命令行界面或图形用户界面进行配置。
7. 监控生成树状态配置完成后，定期监控生成树的状态。
可以通过交换机的管理界面或命令行界面查看生成树的拓扑结构、端口状态等信息。
三、配置参数设置1. 生成树根桥配置参数- 根桥优先级：设置根桥的优先级，范围为0-61440，默认值为32768。
- 根桥MAC地址：根据网络拓扑规划，设置根桥的MAC地址。
2. 生成树端口配置参数- 端口优先级：设置端口的优先级，范围为0-240，默认值为128。

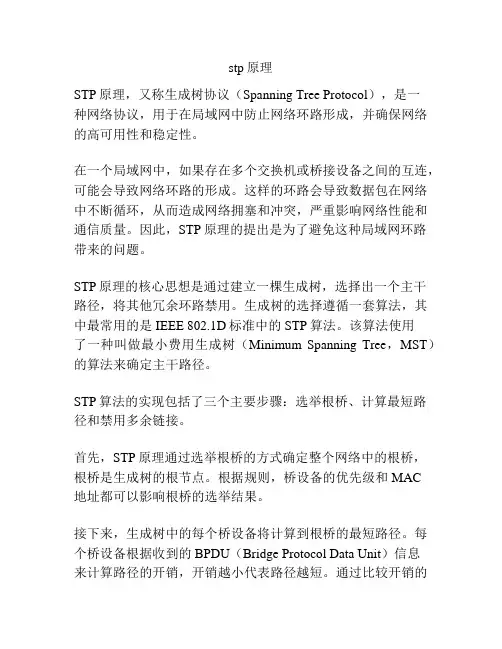

stp原理STP原理，又称生成树协议（Spanning Tree Protocol），是一种网络协议，用于在局域网中防止网络环路形成，并确保网络的高可用性和稳定性。
在一个局域网中，如果存在多个交换机或桥接设备之间的互连，可能会导致网络环路的形成。
这样的环路会导致数据包在网络中不断循环，从而造成网络拥塞和冲突，严重影响网络性能和通信质量。
因此，STP原理的提出是为了避免这种局域网环路带来的问题。
STP原理的核心思想是通过建立一棵生成树，选择出一个主干路径，将其他冗余环路禁用。
生成树的选择遵循一套算法，其中最常用的是IEEE 802.1D标准中的STP算法。
该算法使用了一种叫做最小费用生成树（Minimum Spanning Tree，MST）的算法来确定主干路径。
STP算法的实现包括了三个主要步骤：选举根桥、计算最短路径和禁用多余链接。
首先，STP原理通过选举根桥的方式确定整个网络中的根桥，根桥是生成树的根节点。
根据规则，桥设备的优先级和MAC地址都可以影响根桥的选举结果。
接下来，生成树中的每个桥设备将计算到根桥的最短路径。
每个桥设备根据收到的BPDU（Bridge Protocol Data Unit）信息来计算路径的开销，开销越小代表路径越短。
通过比较开销的大小，可以确定生成树中的每一条链路。
最后，根据计算结果，STP原理会禁用多余的链路，即非生成树链路。
这样，网络环路就被消除了，数据包只会在生成树上进行转发，从而避免了冲突和拥塞的问题。
需要注意的是，STP原理并不是一种完美的解决方案。
由于生成树的计算和链路禁用需要一定的时间，因此在网络发生拓扑变化时，会导致生成树的重新计算和链路的重新配置，从而引起网络的短暂中断。
此外，STP原理不能解决所有的环路问题，特别是当网络拓扑比较复杂时。
因此，在实际应用中，还需要结合其他技术和协议来进一步优化网络的性能和可用性。
生成树协议（Spanning Tree Protocol）目录1. STP（802.1D） (2)1.1 STP的基本概念 (2)1.2 BPDU格式及字段说明 (3)1.3 STP的端口状态及其迁移关系 (4)1.4 拓扑改变机制 (4)1.5 生成树运行过程 (6)2. RSTP（802.1W） (14)2.1 RSTP的端口角色和端口状态 (14)2.2 Proposal/Agreement Sequence (15)2.3 RSTP运行过程 (16)2.4 RSTP与STP的兼容性 (19)3. MSTP（802.1S） (21)3.1 MST区域、MST区域配置和区域边界 (22)3.2 MST实例和IST实例 (23)3.3 MST区域内部的运行和区域间的运行 (25)3.4 Hop Count和Boundary Ports (26)3.5 迁移策略 (27)4．总结 (27)5．参考文档 (27)摘要：本文档较为全面的阐述了生成树和快速生成树协议的基本概念和参数，对比了生成树和快速生成树在端口角色，拓扑改变的检测和通知机制，收敛的过程等，并通过实际使用交换机来分析生成树和快速生成树的运行过程。
对生成树和VLAN的关系作了简单的说明，并对多生成树协议的主要概念进行了简要的说明。
关键词：生成树（STP），拓扑改变（Top Change），快速生成树（RSTP），多生成树（MSTP），区域（Region），实例（Instance）1. STP（802.1D）生成树协议是一种二层管理协议，它通过有选择性地阻塞网络冗余链路来达到消除网络二层环路的目的，同时具备链路的备份功能。
生成树协议的基本思想是通过构造一棵自然树的方法达到裁剪冗余环路的目的，同时实现链路备份和路径最优化。
用于构造这棵树的算法叫做生成树算法SPA（Spanning Tree Algorithm）。
1.1 STP的基本概念桥ID（Bridge Identifier）：桥ID是桥的优先级（Bridge Priority）和其MAC地址的综合数值，其中桥的优先级（Bridge Priority）是一个可以设定的参数。
STP 生成树协议配置协议名称：STP（生成树协议）配置一、背景生成树协议（Spanning Tree Protocol，简称STP）是一种用于构建冗余网络拓扑的协议，它通过自动选择一个主干路径，将冗余路径阻塞，从而确保网络中不存在环路，提高网络的可靠性和稳定性。
本协议旨在详细描述STP的配置过程，以确保网络管理员能够正确配置和管理STP。
二、配置步骤1. 确认网络拓扑在配置STP之前，需要对网络拓扑进行全面了解和确认。
包括网络设备的类型、数量、连接方式等信息。
2. 选择根桥根桥是生成树协议中的核心设备，它是整个网络的根节点。
根据网络拓扑，选择一个合适的设备作为根桥，并将其配置为根桥。
3. 配置桥优先级在生成树协议中，每个设备都有一个桥优先级，优先级越低，设备被选为根桥的可能性越大。
根据网络需求，配置各个设备的桥优先级。
4. 配置端口优先级每个设备的端口也有一个优先级，优先级越低，设备被选为根桥上的端口的可能性越大。
根据网络需求，配置各个设备的端口优先级。
5. 配置端口类型STP支持多种端口类型，包括指定端口、非指定端口和根端口。
根据网络需求，将各个端口配置为相应的类型。
6. 配置端口成本STP通过端口成本来选择最佳路径，成本越低，路径被选中的可能性越大。
根据网络需求，配置各个端口的成本。
7. 配置端口状态STP中的端口有三种状态：阻塞、学习和转发。
根据网络需求，配置各个端口的初始状态。
8. 验证配置在完成以上配置后，需要验证STP的配置是否生效。
可以通过查看设备的状态和日志信息，确认生成树协议的运行情况。
9. 监控和维护配置完成后，需要定期监控网络的运行状态，及时处理异常情况。
同时，根据网络的变化，进行必要的维护和调整。
三、注意事项1. 配置STP时，需谨慎操作，确保网络的稳定性和可靠性。
2. 在配置STP之前，务必对网络拓扑进行全面了解和确认。
3. 配置过程中，应根据网络需求和实际情况，合理选择各个参数的取值。
STP协议解析生成树协议的工作原理生成树协议（Spanning Tree Protocol，STP）是一种用于网络交换机之间建立冗余链路的协议，它的作用是确保网络中不存在环路，以提高网络的可靠性和稳定性。
本文将对STP协议进行解析，并介绍其工作原理。
一、STP协议简介STP协议是由IEEE 802.1D标准定义的一种链路层协议，用于在网络交换机之间建立一个逻辑上无环路的生成树（Spanning Tree），通过将某些端口设为阻塞状态来消除冗余链路，从而避免广播风暴和数据包的循环转发。
二、STP协议的工作原理1. 桥ID和优先级STP协议中，每个交换机都有一个唯一的Bridge ID（桥ID）用于标识自己，桥ID由优先级和MAC地址组成。
优先级取值范围为0~65535，MAC地址为交换机的物理地址。
生成树的根交换机拥有最小的桥ID。
2. 选举根交换机在网络中，首先进行根交换机的选举。
每个交换机发送BPDU （Bridge Protocol Data Unit）消息，其中包含了自己的桥ID和路径代价（Path Cost）。
路径代价是指从发送BPDU的交换机到根交换机的总路径长度，路径长度越短，路径代价越小。
接收到BPDU的交换机会与自己的桥ID进行比较，如果接收到的BPDU的桥ID更小或者路径代价更小，则将接收到的BPDU继续发送给其他交换机。
3. 生成树计算生成树计算阶段，交换机通过比较收到的BPDU中的桥ID和路径代价来确定到达根交换机的最佳路径，将其端口状态设置为指定端口（Designated Port），用于与其他交换机进行通信。
同时，选举出的根交换机的端口也设置为指定端口。
如果有多条路径具有相同的最小路径代价，则选择桥ID较小的那个路径。
4. 阻塞冗余链路生成树计算完成后，除了根交换机和指定端口以外的所有其他端口都将被设置为阻塞状态（Blocking State），这样就实现了环路的消除。
STP 生成树协议配置一、协议背景介绍STP（Spanning Tree Protocol，生成树协议）是一种用于在以太网交换机网络中防止环路的协议。
当网络中存在多条连接路径时，STP通过选择一条主干路径，将其它冗余路径进行阻塞，以确保数据包能够按照正确的路径传输，避免数据包在网络中无限循环。
二、协议目的本协议的目的是为了配置STP生成树协议，确保网络中的交换机能够正确地选择主干路径，并阻塞冗余路径，从而保证网络的稳定性和可靠性。
三、协议内容1. 配置根交换机a. 选择一台交换机作为根交换机，该交换机将成为生成树的根节点。
b. 在根交换机上配置以下参数：- 优先级（Priority）：设置根交换机的优先级，取值范围为0-61440，默认值为32768。
- MAC地址（MAC Address）：设置根交换机的MAC地址。
c. 配置完成后，根交换机将发送BPDU（Bridge Protocol Data Unit）消息，通知其他交换机加入生成树。
2. 配置非根交换机a. 在非根交换机上配置以下参数：- 优先级（Priority）：设置非根交换机的优先级，取值范围为0-61440，默认值为32768。
- MAC地址（MAC Address）：设置非根交换机的MAC地址。
b. 配置完成后，非根交换机将发送BPDU消息，与根交换机进行通信，以确定生成树的拓扑结构。
3. 配置端口a. 在每个交换机的端口上配置以下参数：- 指定端口类型（Port Type）：指定端口的类型，包括根端口（Root Port）、指定端口（Designated Port）和非指定端口（Non-Designated Port）。
- 指定优先级（Port Priority）：设置端口的优先级，取值范围为0-240，默认值为128。
- 指定成本（Port Cost）：设置端口的成本，取值范围为1-65535，默认值为100。
b. 配置完成后，交换机将根据端口的类型和优先级，选择合适的路径进行数据包转发。
STP生成树协议的功能：局域网中为了避免环路形成的广播风暴，需要阻塞冗余链路，消除环路，并且在主链路中断时，又可以将冗余链路自动切换为转发状态，恢复网络的连通性。
STP（spanning tree protocol，生成树协议）用于消除数据层物理环路的协议通过在桥之间交换BPDU（bridge protocol data unit，桥协议数据单元），来保证设备完成生成树的计算过程。
小知识：环路产生的原因：1.基于局域网的可靠性，为交换机之间提供冗余连接；2.错误的网络配置导致环路产生；根桥（root bridge）：整个生成树的根节点，有所有交换机中优先级最高的交换机担任。

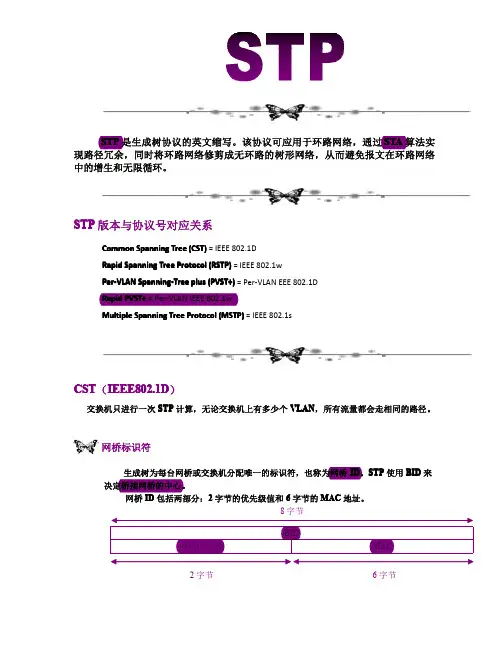

桥ID：包含桥优先级和MAC地址（长度是8B），由于MAC 在网络中是唯一的，故：桥ID也是唯一的，先比较优先级在比较MAC地址；（优先级值和MAC值越小越优）路径开销（path cost）：STP中每一条链路都有开销值，用于衡量桥与桥之间的优劣；指定桥（designate bridge）：负责一个物理端上数据转发任务的桥，由物理端上优先级最高的桥担任。
、端口角色：根端口（root port）：是指网桥距离根桥最近的端口。
根桥没有根端口，每一个非根桥有且只有一个根端口；指定端口（designate port）：是指物理端上属于指定桥的端口。
根桥是所有网桥中优先级最高的，它是其所连接所有物理端上的指定桥，所以通常情况下根桥的所有端口都是指定端口；阻塞端口（alternate port）：既不是根端口又不是指定端口，剩下的就是阻塞端口，它是用来为根端口或指定端口做备份。
是网桥到达根桥的备份路径；注：当拓扑发生变化时，节点重新计算，收敛成新的树型拓扑；STP使用BPDU（bridge protocol data unit，桥数据单元）来交互信息；配置BPDU：用来进行生成树计算和维护生成树拓扑的报文；TCN BPDU：当拓扑结构发生变化时，用来通知相关设备网络拓扑发生变化的拓扑；端口状态：Disabled：未启用STP功能的端口：不接收BPDU，不进行地址学习，不收发数据；Blocking：非指定端口或根端口：不接收BPDU，不进行地址学习，不收发数据；Listening:接收BPDU，不进行地址学习，不收发数据；Learning：接收BPDU，进行地址学习，不收发数据；Forwarding:指定端口或根端口：接收BPDU，进行地址学习，收发数据；生成树（STP）的不足：端口从阻塞状态进入转发状态必须经历两倍的forwarding delay时间如果网络中的拓扑结构变化频繁，网络会频繁地失去连通性RSTP（rapid spanning tree protocol快速生成树协议）：是STP协议的优化版STP和RSTP的不同点：RSTP减少了端口的状态RSTP增加了端口的角色RSTP配置BPDU的格式和发送方式有所改变当网络拓扑发生变化时，RSTP的处理方式不同，可以实现更为快速的收敛RSTP具备STP的所有功能桥优先级配置：【H3C】stp priority 4096桥优先级字段共有16位，包含优先级位和0比特两部分。
⼗⼀、STP（⽣成树协议）⼀、STP（⽣成树协议）运⾏在交换机上防⽌交换机换路的技术 为了提⾼⽹络可靠性，交换⽹络中通常会使⽤冗余链路。
然⽽，冗余链路会给交换⽹络带来环路风险，并导致⼴播风暴以及MAC地址表不稳定等问题，进⽽会影响到⽤户的通信质量。
⽣成树协议STP（Spanning Tree Protocol）可以在提⾼可靠性的同时⼜能避免环路带来的各种问题。
⼆、环路引起的问题交换机之间通过多条链路互连时，虽然能够提升⽹络可靠性，但同时也会带来环路的问题。
1、环路会引起⼴播风暴⽹络中的主机会受到重复的数据，造成⽹络堵塞和卡顿。
通过实验体验⼀下环路带来的影响实验：因为华为路由器默认⾃动开启了stp功能，我们做这实验时先把交换机的stp功能关闭。
stp disable 所有交换机都这样关闭（因为华为交换机默认都开启STP）[LSW6]stp disable[LSW7]stp disable[LSW8]stp disable我们配置 pc9的ip地址为192.168.1.2/24⽤PC ping 192.168.1.3，触发⼀个⼴播包，并抓包ping测后发现⼀直在发⼴播包，已经形成⼴播风暴了当我们再次开启stp后抓包，stp enable2、环路相起MAC地址表震荡三、STP作⽤和本作原理 1、STP的作⽤，通过运⾏STP的算法，阻塞特定的接⼝实现冗余⽆环的⽹络。
2、⼯作原理原理：阻塞端⼝（预备端⼝）通过选举阻塞端⼝，来防⽌环路1）STP中的选举步骤和端⼝状态选举步骤： ①、选举ROOT-SW根⽹桥 ②、选举根端⼝RP（root port） ③、选举指定端⼝DP（Designate port） ④、其余的端⼝被Block阻塞 ⑤stp选举时候端⼝状态（15s 到listening，选举就结束了）第⼀步、根桥选举 每⼀台交换机启动stp后，都认为⾃⼰是根桥。
启动stp后在整个⽹络先选出根桥， 通过BID进⾏⽐较（BID由优先级+mac地址组成）先⽐较优先级，在⽐较MAC地址，越⼩越优先。
STP 生成树协议配置协议名称：STP（生成树协议）配置协议一、背景介绍：STP（生成树协议）是一种网络协议，用于在网络中自动选择最佳路径，防止网络中的环路，确保数据的快速传输和网络的稳定性。
本协议旨在详细描述STP的配置过程，以确保网络管理员能够正确地配置STP，并确保网络的正常运行。
二、配置步骤：1. 确认网络拓扑：在开始配置STP之前，需要确认网络拓扑，并了解网络中的交换机和链路的连接关系。
2. 选择根桥：在网络中选择一个交换机作为根桥，根桥是整个生成树的根节点，负责决定最佳路径。
3. 配置根桥：将选择的交换机配置为根桥，可以通过以下步骤完成：a. 登录到根桥的管理界面。
b. 进入交换机的全局配置模式。
c. 使用命令"spanning-tree vlan <vlan-id> root primary"将该交换机配置为根桥。
其中，<vlan-id>为需要配置的VLAN ID。
4. 配置非根桥：非根桥是网络中除根桥外的其他交换机，需要通过以下步骤配置：a. 登录到非根桥的管理界面。
b. 进入交换机的全局配置模式。
c. 使用命令"spanning-tree vlan <vlan-id> root secondary"将该交换机配置为非根桥。
其中，<vlan-id>为需要配置的VLAN ID。
5. 配置端口：配置交换机上的端口，以确保生成树的正常运行。
可以通过以下步骤完成：a. 登录到交换机的管理界面。
b. 进入端口配置模式。
c. 使用命令"spanning-tree portfast"将端口配置为快速端口，以加快端口的状态转换。
d. 使用命令"spanning-tree bpdufilter enable"将端口配置为BPDU过滤模式，以防止BPDU报文的传输。
6. 验证配置：配置完成后，需要验证STP的配置是否成功。
STP 生成树协议配置协议名称：STP（生成树协议）配置协议1. 引言生成树协议（Spanning Tree Protocol，STP）是一种用于在网络中防止环路的协议。
本协议旨在提供对STP的配置指南，以确保网络的稳定性和高可用性。
2. 目的本协议的目的是指导管理员正确配置STP，以实现网络中的环路消除和冗余路径选择。
通过配置STP，可以确保数据在网络中的传输路径是最优的，同时避免环路造成的数据包丢失和网络拥塞。
3. 配置步骤以下是配置STP的详细步骤：步骤1: 确定STP的根桥- 在网络拓扑中选择一个交换机作为根桥，通常选择具有最高优先级的交换机作为根桥。
根桥将成为生成树的根节点，所有其他交换机将通过最短路径与根桥连接。
步骤2: 设置根桥的优先级- 在根桥上设置优先级，优先级越低，该交换机将成为根桥。
可以使用以下命令进行配置：```spanning-tree vlan <vlan-id> priority <priority-value>```步骤3: 配置端口类型- 根据网络需求，选择适当的端口类型。
常见的端口类型包括普通端口、根端口和非根端口。
可以使用以下命令进行配置：```spanning-tree port type <port-type>```步骤4: 配置端口优先级- 根据网络需求，为每个端口设置优先级。
优先级越高，该端口将被选为根端口或非根端口。
可以使用以下命令进行配置：```spanning-tree port priority <priority-value>```步骤5: 配置端口成本- 根据网络拓扑和链路带宽，为每个端口设置成本。
成本越低，该端口将被选为最短路径。
可以使用以下命令进行配置：```spanning-tree cost <cost-value>```步骤6: 启用STP- 在每个交换机上启用STP，以便其参与生成树的计算和决策。
生成树协议(STP)在计算机网络中的应用生成树协议（Spanning Tree Protocol，STP）是一种用于在计算机网络中防止环路和选择最佳路径的协议。
在计算机网络中，由于网络拓扑的复杂性和链路的多样性，可能会出现环路和冗余链路，导致网络拥塞和数据包丢失。
生成树协议通过选择一条最佳路径，从而构建一棵生成树，防止环路的发生，保证网络的稳定和可靠性。
本文将介绍生成树协议在计算机网络中的应用以及其原理和工作方式。
一、生成树协议的原理和工作方式1. 原理生成树协议的原理是通过选举一个根节点，然后每个网桥都根据距离根节点的路径来选择一个最佳的端口作为树桥端口，从而构建一棵生成树。
生成树的目的是为了避免环路的产生，保证数据包在网络中能够以最佳的路径进行传输。
生成树协议采用了一个分布式算法，通过交换消息来计算出生成树，并实现了自动调整网络拓扑的功能。
2. 工作方式生成树协议的工作方式分为生成树算法和生成树端口选择两个部分。
在生成树算法中，各个网桥会通过交互信息来计算出一棵生成树，并且采用了一个快速收敛的算法来确保生成树的及时更新。
在生成树端口选择中，每个网桥都会选择一个端口作为树桥端口，用来接收生成树的数据包。
生成树协议使用了BPDU（Bridge Protocol Data Units）来进行交换信息，并通过比较BPDU的优先级和路径代价来选择树桥端口。
1. 避免环路生成树协议的最主要应用就是避免网络中出现环路。
在计算机网络中，如果出现了环路，会导致数据包在网络中不断循环，最终导致网络拥堵和数据丢失。
生成树协议通过构建一棵生成树，将网络中的冗余链路屏蔽掉，从而避免了环路的产生。
2. 负载均衡在计算机网络中，可能会存在多条连接同一目的地的路径，生成树协议可以选择一条最佳路径，并且屏蔽掉其他冗余路径。
通过选择最佳路径来传输数据，可以实现网络的负载均衡，从而提高网络的吞吐量和性能。
3. 故障恢复生成树协议还能够实现网络的快速故障恢复。
⽣成树协议STP⽣成树协议STP1.1 STP介绍局域⽹中的物理环路通常有两种产⽣原因。
⼀种是基于可靠性的考虑，为交换机直接提供冗余连接；另⼀种是由于错误的⽹络设置导致环路的产⽣。
如果不对⽹络拓扑加以管理，以上两种情况均会导致严重的后果，如⼴播风暴和MAC地址学习错误等。
局域⽹中存在物理环路，说明环内的每⼀台设备和另⼀台设备之间⾄少存在两条路径，但是设备不能随意选择阻塞某条路径，这样可能会造成⽹络中断。
⽤户可以通过在设备间遵循⼀些准则或协议，来明确由哪台设备阻塞链路，阻塞哪些链路，从⽽达到消除环路的⽬的。
STP（Spanning Tree Protocol，⽣成树协议）就是这些协议中的⼀种。
S TP在IEEE制定的802.1D标准中定义，⽤于在局域⽹中消除数据链路层环路。
STP可以通过计算动态地阻断冗余链路，⽽当活动链路发⽣故障时，STP⼜可以激活冗余链路，恢复⽹络的连通，避免⽹络中断。
STP消除链路层环路的基本思想是：将⽹络拓扑修剪为树形拓扑，⽽树形拓扑是不存在环路的。
运⾏STP的设备之间会交互⼀些信息，然后通过计算实现拓扑的收敛，具体内容如下：（1）运⾏STP的设备依据⼀定的准则选举⼀个树根节点作为⽹络中的根桥，其他节点为⾮树根节点。
（2）每⼀个⾮树根节点，会选择最优的路径和根桥相连，⾮树根节点上位于最优路径的端⼝。
为该节点的根端⼝。
（3）如果⽹络中存在冗余链路，则阻塞冗余链路。
每⼀个⾮树根节点都进⾏同样的计算，最终⽹络中任何两台设备之间都只有⼀条路径可达，从⽽形成⼀颗⽆环的树。
当拓扑发⽣变化时，节点重新进⾏计算，收敛为新的树形拓扑。
1.2 STP基本概念1.2.1 桥和端⼝的⾓⾊如图1-1所⽰，STP中有两种特殊的⽹桥：根桥（Root Bridge）和指定桥（Designate Bridge）。
根桥是整个⽣成树的根节点，由所有⽹桥中优先级最⾼的桥担任。
指定桥是负责⼀个Physical Segment（物理段）上数据转发任务的桥，由这个Physical Segment上优先级最⾼的桥担任。
Packet Tracer 5.0建构CCNA实验攻略(4)——STP生成树协议STP的全称是spanning-tree protocol,STP协议是一个二层的链路管理协议，它在提供链路冗余的同时防止网络产生环路，与VLAN配合可以提供链路负载均衡。
生成树协议现已经发展为多生成树协议和快速生成树协议(RSTP,Rapid Spanning Tree Protocol,IEEE802.1W)。
一、配置实例拓扑图图一两台Cisco 2960交换机使用两个千兆端口相连，默认情况下STP协议启用的。
通过两台交换机之间传送BPDU协议数据单元，选出根交换机、根端口等，以便确定端口的转发状态。
上图中标记为黄色的端口处于block状态。
二、STP基本配置命令１、修改Brigde ID，重新选根网桥switch(config)#spanning-tree vlan 1 priority 4096图二图三根网桥改变，交换机端口的状态也发生了变化（与图一比较）switch(config-if)spanning-tree vlan vlan-id port-priority 优先级值交换机端口优先级值修改命令,通过修改端口优先值也可以更改端口的转发状态。
２、查看、检验STP（生成树协议）配置switch#show spanning-treeswitch#show spanning-tree activeswitch#show spanning-tree detailswitch#show spanning-tree interface interface-idswitch#show spanning-tree vlan vlanid图四三、STP与VLAN负载均衡配置图五配置负载均衡后，每个VLAN有自己的根网桥。
每条vlan中继链路只转发所允许的Vlan数据帧。
switch(config-if)switchport trunk allowed vlan vlanid 这条命令配置某条trunk中继链路只能转发该vlan图六图七查看每个Vlan的STP状态switch(config)#spanning-tree vlan vlandid root primary 该命令配置某个vlan的根网桥。
STP 生成树协议配置协议名称：STP（生成树协议）配置协议1. 概述STP（生成树协议）是一种网络协议，用于在具有冗余链路的以太网中创建一个无环的拓扑结构，以确保数据包能够按照预期的路径进行传输。
本协议旨在详细描述STP的配置过程，以便网络管理员能够正确地配置和管理生成树协议。
2. 配置步骤以下是STP配置的详细步骤：步骤 1：确定根桥在STP网络中，需要选择一个交换机作为根桥。
根桥是生成树的起点，负责确定最佳路径和转发数据包。
通常情况下，根桥的选择基于交换机的优先级和MAC 地址。
网络管理员可以通过以下命令配置根桥：```switch(config)# spanning-tree vlan <vlan-id> root primary```或者```switch(config)# spanning-tree vlan <vlan-id> root secondary```其中，`<vlan-id>`是指定的VLAN ID。
步骤 2：配置桥优先级在STP网络中，每一个交换机都有一个桥优先级，用于确定生成树中的交换机角色。
默认情况下，桥优先级为32768，但可以根据需要进行更改。
网络管理员可以使用以下命令配置桥优先级：```switch(config)# spanning-tree vlan <vlan-id> priority <priority-value>```其中，`<vlan-id>`是指定的VLAN ID，`<priority-value>`是新的桥优先级。
步骤 3：配置端口优先级在STP网络中，每一个交换机端口都有一个端口优先级，用于确定数据包转发的优先级。
默认情况下，端口优先级为128。
网络管理员可以使用以下命令配置端口优先级：```switch(config)# spanning-tree vlan <vlan-id> port-priority <priority-value>```其中，`<vlan-id>`是指定的VLAN ID，`<priority-value>`是新的端口优先级。
