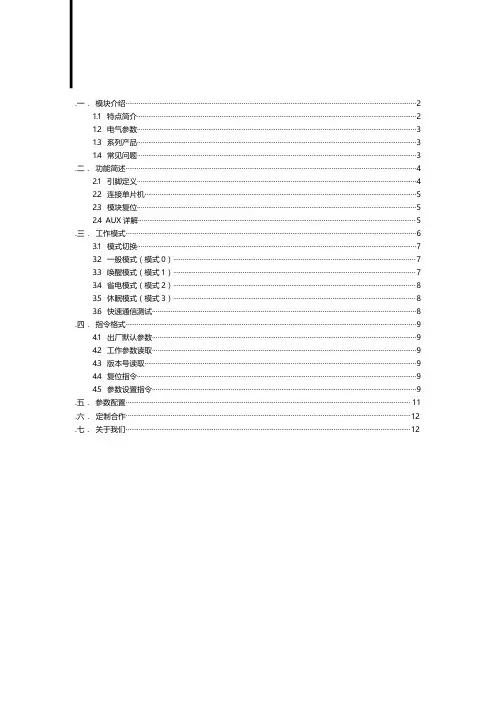

.一．模块介绍 (2)1.1特点简介 (2)1.2电气参数 (3)1.3系列产品 (3)1.4常见问题 (3).二．功能简述 (4)2.1引脚定义 (4)2.2连接单片机 (5)2.3模块复位 (5)2.4AUX详解 (5).三．工作模式 (6)3.1模式切换 (7)3.2一般模式（模式0） (7)3.3唤醒模式（模式1） (7)3.4省电模式（模式2） (8)3.5休眠模式（模式3） (8)3.6快速通信测试 (8).四．指令格式 (9)4.1出厂默认参数 (9)4.2工作参数读取 (9)4.3版本号读取 (9)4.4复位指令 (9)4.5参数设置指令 (9).五．参数配置 (11).六．定制合作 (12).七．关于我们 (12).1.1E32-TTL-100S1是一款基于SEMTECH公司SX1278射频芯片的无线串口模块（UART），透明传输方式，工作在410~441MHz频出，兼容3.3V与5V的IO口电压。
LoRa直序扩频技术将带来更远的通讯距离，且具有功率密度集中，抗干扰能力强的优势。
模块具有软件FEC前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。
在没有FEC的情况下，这种数据包只能被丢弃。
模块具有数据加密和压缩功能。
模块在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义。
而数据压缩功能有概率减小传输时间，减小受干扰的概率，提高可靠性和传输效率。
1.21.3系列产品E32-TTL-100S11.4常见问题E32-TTL-100S1.2.1*我司提供Altium designer封装库请载或联系索取2.22.3模块复位E32-TTL-100S12.4AUX详解E32-TTL-100S1AUX用于无线收发缓冲指示和自检指示。
它指示模块是否有数据尚未通过无线发射出去，或已经收到无线数据是否尚未通过串口全部发出，或模块正在初始化自检过程中。
目录第一章概述 (3)1.1简介 (3)1.2特点功能 (3)1.3应用场景 (3)第二章规格参数 (3)2.1极限参数 (3)2.2工作参数 (4)第三章尺寸与引脚定义 (5)第四章推荐连线图 (7)第五章功能详解 (8)5.1模块复位 (8)5.2AUX详解 (8)5.2.1 无线接收指示 (8)5.2.2 无线发射指示 (8)5.2.3 模块正在配置过程中 (8)5.3.4 AUX注意事项 (9)第六章工作模式 (11)6.1模式切换 (11)6.2传输模式（模式0） (12)6.3RSSI模式（模式1） (12)6.4设置模式（模式2） (12)6.5休眠模式（模式3） (12)6.6快速通信测试 (13)第七章指令格式 (14)7.1出厂默认参数 (14)7.2工作参数读取 (14)7.3版本号读取 (14)7.4参数设置指令 (14)第八章硬件设计 (17)第九章常见问题 (18)9.1传输距离不理想 (18)9.2模块易损坏 (18)9.3误码率太高 (18)第十章焊接作业指导 (19)10.1回流焊温度 (19)10.2回流焊曲线图 (20)第十一章相关型号 (20)第十二章天线指南 (21)12.1天线推荐 (21)第十三章批量包装方式 (22)修订历史................................................................................. 错误!未定义书签。
关于我们................................................................................. 错误!未定义书签。
第一章概述1.1 简介E49-400T20S是一款超高性价比无线数传模块，它具有4种工作模式。
各种传输方式各具特点，可分别适用于多种应用场景。
E49-400T20S能完美支持工业级应用，出厂经过严格的测试，确保其工业可靠性和批量一致性。
----电气参数
E07-M1101D-SMA
E07-M1101D-SMA 是一款体积极小、插件型的433MHz 无线模块，发射功率10mW，SPI 接口，收发一体，SMA 外螺纹内孔射频接口，它工作在ISM 频段，支持开发低功耗，目前已经多种场景中广泛应用。
该模块目前已经稳定量产，并适用于多种应用场景（特别是酒店电子门锁）。
E07-M1101D-SMA 采用美国德州仪器TI 公司原装进口的CC1101射频芯片设计开发，全进口工业级元器件，全无铅工艺，自带定位孔，性能稳定，绕射性强，硬件的专业设计使模块体积小，便于各种嵌入开发。
--注意事项
E07-M1101D-SMA
--*我司提供Altium designer 封装库请前往官网网下载或联系我们索取
--软件编程E07-M1101D-SMA
--系列产品E07-M1101D-SMA。
433工作原理433工作原理是指433MHz无线通信模块的工作原理。
433MHz无线通信模块是一种常用的无线通信模块，广泛应用于无线遥控、无线数据传输等领域。
下面将详细介绍433MHz无线通信模块的工作原理。
433MHz无线通信模块由发送器和接收器组成。
发送器负责将要传输的数据转换为无线信号并发送出去，接收器负责接收无线信号并将其转换为原始数据。
在发送端，数据经过编码后被传输。
编码是将原始数据转换为一系列特定的信号模式的过程。
在433MHz无线通信模块中，常用的编码方式有ASK（Amplitude Shift Keying）、FSK（Frequency Shift Keying）和OOK（On-Off Keying）等。
其中，ASK是通过改变信号的振幅来表示二进制数据的0和1；FSK是通过改变信号的频率来表示二进制数据的0和1；OOK是通过改变信号的开关状态来表示二进制数据的0和1。
发送器将编码后的信号通过天线发送出去。
天线是将电信号转换为无线电波的装置。
在433MHz无线通信模块中，天线的工作频率为433MHz，与模块的工作频率相匹配。
在接收端，天线接收到无线信号后将其转换为电信号。
接收器通过解码将接收到的信号转换为原始数据。
解码是将编码后的信号转换为原始数据的过程。
解码方式与发送端的编码方式相对应。
例如，如果发送端使用的是ASK编码，接收端也需要使用ASK解码。
接收器将解码后的数据输出给外部设备进行处理。
外部设备可以是微控制器、单片机等。
接收器将解码后的数据通过串口、I2C、SPI等接口与外部设备进行数据交互。
总结一下，433MHz无线通信模块的工作原理如下：1. 发送端将要传输的数据进行编码。
2. 发送器将编码后的信号通过天线发送出去。
3. 接收器的天线接收到无线信号后将其转换为电信号。
4. 接收器通过解码将接收到的信号转换为原始数据。
5. 接收器将解码后的数据输出给外部设备进行处理。
以上就是433MHz无线通信模块的工作原理的详细介绍。
433mhz无线收发模块工作原理
433MHz无线收发模块是一种常见的无线通信模块，它主要利用433MHz频段的无线电波进行数据收发。
接下来，本篇文章将详细介绍433MHz无线收发模块的工作原理。
一、无线电波的原理
无线电波是电磁波的一种，在大气中传播速度与光速相当。
无线电波的特点是频率范围很宽，从低频的几十千赫兹到高频的几百千兆赫兹，可以用来传输各种信息。
同时，无线电波在传输过程中会发生衰减、折射和多径效应等等，因此在实际应用中需要针对不同情况进行合适的处理。
二、433MHz无线收发模块的原理
433MHz无线收发模块主要包括以下几个部分：射频接收电路、射频发射电路、中频放大电路、解调电路、控制接口等。
在数据传输过程中，发射端将数据信号送入高频振荡器产生射频信号，并通过天线将射频信号发射出去；接收端通过天线接收到射频信号后，经过中频放大和解调处理，将数据信号恢复出来，最终输出到控制接口。
三、应用场景
433MHz无线收发模块被广泛应用于无线遥控、无线传感器、智能家居、智能医疗和车载通信等领域。
例如，智能家居中可以使用
433MHz无线收发模块实现智能门铃、智能灯控、智能窗帘等功能；车载领域中可以将车辆控制器和车载电子设备通过433MHz无线收发模块进行数据传输。
总之，433MHz无线收发模块是一种简单、实用的无线通信模块，优点是传输距离远，使用方便，被广泛应用于各个领域。
HC-12无线433MHz串口模块用户手册目录一.模块介绍1.1模块特点 (3)1.2模块概述 (3)1.3基本参数 (3)1.4系列产品 (3)二.连接说明2.1工作原理简单介绍 (4)2.2模块MCU等设备的连接 (4)2.3模块之间的连接通讯 (5)2.4模块与PC连接通讯 (5)三.无线串口透传3.1串口透传特性 (5)3.2四种串口透传模式 (5)四.快速测试4.1参数架与模块连接 (6)4.2通讯测试 (7)五.开发利用5.1模块尺寸和引脚定义 (7)5.2天线选择 (8)5.3嵌入方式 (8)5.4贴片炉温 (9)5.5参考连接电路 (9)六.AT指令6.1进入AT指令方法 (10)6.2出厂默认参数 (10)6.3AT指令介绍 (10)七.关于汇承7.1公司简介 (13)版本信息HC-12V2.6发布日期2018年07月11日修改记录1.增加FU2模式下发送数据时间间隔的说明。
（2013.10.17）2.修正应用实例及电路中HC-12模块与MCU串口连接的线路图。
（2013.12.26）3.FU3模式1200波特率恢复成和1.13版本的一样，同时增加FU4模式。
FU4模式下串口波特率固定为1200bps，空中波特率为500bps，可以提高通信距离。
该模式下，只适用传输少量数据（每个数据包在60个字节以内），数据包发送时间间隔不能太短（最好在2秒以上），否则会造成数据丢失。
（2014.09.18）4.修改了FU2模式下，只适用传输少量数据（每个数据包在20个字节以内），数据包发送时间间隔不能太短（最好在2秒以上），否则会造成数据丢失。
（2014.09.18）5.软件版本由原来的V2.3升级为V2.4。
（2016.12.02）6.软件版本由原来的V2.4升级为V2.6。
（2018.07.11）1.1模块特点※远距离无线传输（开阔地1000米/FU4模式下，空中波特率500bps）※工作频率范围（433.4—473.0MHz，多达100个通信频道）※最大100mW（20dBm）发射功率（可设置8档功率）※四种工作模式，适应不同应用场合※内置MCU，通过串口和外部设备进行通信※不限一次发送的字节个数（FU1/FU3模式）※模块支持一对一、一对多、多对多连接透传1.2模块概述HC-12无线串口通信模块是新一代的多通道嵌入式无线数传模块。
433M、2.4G无线模块特性对比
无线模块(RF wireless Module)，是数字数传电台(Digitalradio)的模块化产品，是指借助单片机技术和无线电技术实现的高性能专业数据传输模块。
无线模块在实际应用中比有线通讯如下优点：
1.成本低
2.建设工程周期短
3.适应性好
4.扩展性好
无线模块的重要用途就是配合单片机来实现数据通讯，但是在操作的时候需要一定知晓以下的技巧：
⏹合理的空中速率（无线模块的空中速率与接口串口波特率是两个概念）
⏹合理的信息码格式
⏹单片机对接收模块的干扰
现如今无线模块市场日益繁杂，但是大体可以分为三个大类别，
1.ASK超外差模块：我们可以作为一个简单的遥控和数据传输；
2.无线收发模块：主要运用一款单片机来控制无线模块收发数据，常用的调制模式有FSK，GFSK；
总而言之，我们可以根据不同的组网方式而选择不同频率的模块。
如果组网方式比较容易，要求也比较简单，一个主机多个从机，成本要求低，使用环境比较复杂，我们就可以使用433MHz的无线模块；相对的来说，如果是网络拓扑比较复杂、功能繁多、网络健壮性强、低功耗要求、开发简单、2.4GHz带组网功能的产品会是您是不二的选择。
433m无线模块数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在—25〜+85度之间变化时，频飘仅为3ppm/度无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
433M发射模块主要技术指标：1、通讯方式：调幅AM2、工作频率：315MHZ/433MHZ3、频率稳定度：土75KHZ4、发射功率：＜500MW5、静态电流：＜0.1UA6、发射电流：3〜50MA7、工作电压：DC 3〜12V特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
比如用PT2262或者SM5262等编码集成电路配接时，直接将它们的数据输出端第17脚接至数据模块的输入端即可。
数据模块具有较宽的工作电压范围3〜12V,当电压变化时发射频率基本不变，和发射模块配套的接收模块无需任何调整就能稳定地接收。
当发射电压为3V时，空旷地传输距离约20〜50米，发射功率较小，当电压5V时约100〜200米，当电压9V时约300〜500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700〜800米，发射功率约500毫瓦。
当电压大于I2V时功耗增大，有效发射功率不再明显提高。
这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。
.一．模块介 (2)1.1特点简介 (2)1.2电气参数 (3)1.3系列产品 (3)1.4常见问题 (3).二．功能简述 (4)2.1引脚定义 (4)2.2连接单片机 (5)2.3模块复位 (5)2.4AUX详解 (5)2.5LOCK详解 (6).三．工作模式 (6)3.1模式切换 (7)3.2传输模式（模式0） (7)3.3配置模式（模式1） (7)3.4快速通信测试 (7).四．指令格式 (8)4.1出厂默认参数 (8)4.2工作参数读取 (8)4.3版本号读取 (9)4.4复位指令 (9)4.5RSSI读取 (9)4.6参数设置指令 (9).五．参数配置 (11).六．定制合作 (12).七．关于我们 (12)1.1E62-TTL-1W是一款时分全双工、跳频扩频无线串口模块（UART），发射功率1W，透明传输方式，工作在425~450MHz频段，TTL电平输出。
模块具有跳频扩频功能（FHSS），模块在工作过程中会根据跳频算法自动在最多50个频点中跳变，使模块的抗干扰性和抗截获性大大提高。
模块具有时分全双工特性（TDD），模块会自动进行时间相位同步，并动态分配时隙以实现全双工通信，用户将无需等待模块单一的接收/发送完毕后再进行发送/接收。
模块具有软件FEC前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。
在没有FEC的情况下，这种数据包只能被丢弃。
1.3系列产品E62-TTL-1W1.4常见问题E62-TTL-1W.2.1*我司提供Altium designer封装库2.22.3模块复位E62-TTL-1W2.4AUX详解E62-TTL-1WAUX用于无线收发缓冲指示和自检指示。
它指示模块是否有数据尚未通过无线发射出去，或已经收到无线数据是否尚未通过串口全部发出，或模块正在初始化自检过程中。
2.5LOCK 详解E62-TTL-1W三．工作模式E62-TTL-1W2【模块正在配置过程中】仅在模块进行配置操作的时候。
一、发射模块参数脚位及使用说明：
脚位（从左到右）及使用说明：
脚位名称功能说明
1 ATAD 数据输入脚
2 VCC 电源正极
3 GND 电源负极
用途：
遥控开关、接收模块、摩托车、汽车防盗产品、家庭防盗产品、电动门、卷帘门、窗、遥控插座、遥控LED、遥控音响、遥控电动门、遥控车库门、遥控伸缩门、遥控卷闸门、平移门、遥控开门机、关门机等门控系统、遥控窗帘、报警主机、报警器、遥控摩托车、遥控电动车、遥控MP3、遥控灯、遥控车、安防等民用及工业配套遥控领域
二、不带编码433M发射模块技术指标
1、通讯方式：调幅AM
2、工作频率：315MHZ/433MHZ
3、频率稳定度：±75KHZ
4、发射功率：≤500MW
5、静态电流：≤0.1UA
6、发射电流：3～50MA
7、工作电压：DC 3～12V
三、接收模块参数脚位及使用说明：
脚位名称功能说明
1 、ANT 接天线端
2 、VCC 电源正极
3、4 、DATA 数据输出
5 、GND 电源负极
接收模块有四个外部接口，VCC"表示接电源正极，" DATA"表示输出，"GND"表示接电源负极（产品上有英文标示）。
无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
四、接收模块的技术参数
工作电压(V)： DC5V
静态电流(mA)： 4MA
调制方式：调幅（OOK）
工作温度： -10℃~+70℃
接收灵敏度(dBm)： -105DB
工作频率(MHz)：315、433.92MHz（266-433MHZ频率段可任选）
尺寸(LWH)： 30*14*7mm
如果距离要求较远，可接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度315M的约为23cm，433M的约为17cm；天线位置对模块接收效果亦有影响，安装时，天线尽可能伸直，远离屏蔽体，高压，及干扰源的地方；使用时接收频率、解码方式及振荡电阻应与发射匹配
五、、质量特点
数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
比如用PT2262或者SM5262等编码集成电路配接时，直接将它们的数据输出端第17脚接至数据模块的输入端即可。
数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。
当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。
当电压大于l2V时功耗增大，有效发射功率不再明显提高。
这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。
天线最好选用25厘米长的导线，远距离传输时最好能够竖立起来，因为无线电信号传输
时收很多因素的影响，所以一般实用距离只有标称距离的一半甚至更少，这点需要开发时注意。
发射发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。
模块的传输距离与调制信号频率及幅度，发射电压及电池容量，发射天线，接收机的灵敏度，收发环境有关。
一般在开阔区最大发射距离约800米，在有障碍的情况下，距离会缩短，由于无线电信号传输过程中的折射和反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。
接收模块的工作电压为5伏，静态电流4毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。
接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。
超再生接收模块采用LC振荡电路，内含放大整形，输出的数据信号为TTL电平，可直接至解码器，使用极为方便，并且价格低廉，所以被广泛使用。
产品体积小，灵敏度高；频点调试容易，供货周期短；产品质量一致性好，性价比高，目前是无线遥控市场用量最大最广的一种高频接收模块。
接收模块有较宽的接收带宽，一般为±10MHz，出厂时一般调在315MHz或433.92MHZ（如有特殊要求可调整频率，频率的调整范266MHz ~433MHz。
）。
接收模块一般采用DC5V供电，如有特殊要求可调整电压，电压的调整范围为3~8V。
接收模块的静态工作电流出厂时一般为4mA，如有特殊要求可降低电流，最小电流可调至1.5mA，但接收灵敏度会降低。
出厂时接收模块的输出为有噪声输出，如有特殊要求可改为无噪声输出，但接收灵敏度会降低。
这种电路的优点在于：
1、天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线
2、输出端的波形在没有信号比较干净，干扰信号为短暂的针状脉冲，而不象其它超再生接收电路会产生密集的噪声波形，所以抗干扰能力较强。
3、模块自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。
4、采用带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容
调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。
可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。
可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。
另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化。
可将这些信号加一级放大，便可驱动继电器、功率三极管等进行负载遥控开关。
