E19-433M30S产品规格书SX1278 433MHz 1W SPI 贴片型无线模块第一章概述1.1 简介E19-433M30S是基于美国Semtech生产的SX1278为核心自主研发最大发射功率为1W的433MHz贴片式LoRa TM无线模块，使用工业级高精度32MHz晶振。
由于采用原装进口的SX1278为模块核心，在原有基础上内置了功率放大器（PA）与低噪声放大器（LNA），使得最大发射功率达到1W的同时接收灵敏度也获得进一步的提升，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。
由于其采用先进的LoRa TM调制技术，在抗干扰性能、通信距离都远超现在的FSK、GFSK调制方式的产品。
该模块主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备。
由于射频性能与元器件选型均按照工业级标准，并且该产品已获得FCC、CE、RoHS等国际权威认证报告。
由于该模块是纯射频收发模块，需要使用MCU驱动或使用专用的SPI调试工具。
1.2 特点功能⚫理想条件下，通信距离可达10km；⚫最大发射功率1W，软件多级可调；⚫支持全球免许可ISM 433MHz频段；⚫LoRa TM模式下支持0.018k～37.5kbps的数据传输速率；⚫FSK模式下支持最高300kbps的数据传输速率；⚫支持多种调制模式，LoRa TM/FSK/GFSK/MSK/GMSK/OOK；⚫FIFO容量大，支持256Byte数据缓存；⚫支持2.5～5.5V供电，大于5V供电均可保证最佳性能；⚫工业级标准设计，支持-40～+85℃下长时间使用；⚫邮票孔，便于用户二次开发，利于集成。
1.3 应用场景⚫家庭安防报警及远程无钥匙进入；⚫智能家居以及工业传感器等；⚫无线报警安全系统；⚫楼宇自动化解决方案；⚫无线工业级遥控器；⚫医疗保健产品；⚫高级抄表架构(AMI)；⚫汽车行业应用。
第二章规格参数2.1 极限参数主要参数性能备注最小值最大值电源电压（V）0 5.5 超过5.5V 永久烧毁模块阻塞功率（dBm）- 10 近距离使用烧毁概率较小工作温度（℃）-40 +85 工业级2.2 工作参数主要参数性能备注最小值典型值最大值工作电压（V） 3.3 5.0 5.5 ≥5.0V 可保证输出功率通信电平（V） 3.3 使用5V TTL 有风险烧毁工作温度（℃）-40 - +85 工业级设计工作频段（MHz）410 433 441 支持ISM 频段功耗发射电流（mA）630 瞬时功耗接收电流（mA）20休眠电流（μA） 3.0 软件关断最大发射功率（dBm）28.5 30 30接收灵敏度（dBm）-146 -148 -150灵敏度测试条件为空速0.3kbps，Coding rate 4/5，扩频因子 12 空中速率（kbps）1.2 - 300 FSK0.018 - 37.5 Lora TM主要参数描述备注参考距离10000m 晴朗空旷环境，天线增益5dBi，天线高度2米，空中速率0.3kbps FIFO 256Byte 单次发送最大长度晶振频率32MHz调制方式LoRa TM(推荐) FSK/GFSK/MSK/GMSK/OOK封装方式贴片式接口方式 2.54mm 邮票孔通信接口SPI 0～10Mbps外形尺寸25*37mm天线接口邮票孔等效阻抗约50Ω第三章机械与引脚定义引脚序号引脚名称引脚方向引脚用途1 GND 地线，连接到电源参考地2 DIO5 输入/输出可配置的通用IO口（详见SX1278 手册）3 DIO4 输入/输出可配置的通用IO口（详见SX1278 手册）4 DIO3 输入/输出可配置的通用IO口（详见SX1278 手册）5 DIO2 输入/输出可配置的通用IO口（详见SX1278 手册）6 DIO1 输入/输出可配置的通用IO口（详见SX1278 手册）7 DIO0 输入/输出可配置的通用IO口（详见SX1278 手册）8 RST 输入芯片复位触发输入脚9 GND 地线，连接到电源参考地10 GND 地线，连接到电源参考地11 VCC 供电电源，范围4.75～5.5V（建议外部增加陶瓷滤波电容）12 SCK 输入SPI时钟输入引脚13 MISO 输出SPI数据输出引脚14 MOSI 输入SPI数据输入引脚15 NSS 输入模块片选引脚，用于开始一个SPI通信16 TXEN 输入射频开关脚控制；发射时，TXEN高电平，RXEN低电平17 RXEN 输入射频开关脚控制；接收时，RXEN高电平，TXEN低电平18 GND 地线，连接到电源参考地19 ANT 天线20、21、22 GND 地线，连接到电源参考地4.1硬件设计⚫推荐使用直流稳压电源对该模块进行供电，电源纹波系数尽量小，模块需可靠接地；⚫请注意电源正负极的正确连接，如反接可能会导致模块永久性损坏；⚫请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏；⚫请检查电源稳定性，电压不能大幅频繁波动；⚫在针对模块设计供电电路时，往往推荐保留30%以上余量，有整机利于长期稳定地工作；⚫模块应尽量远离电源、变压器、高频走线等电磁干扰较大的部分；⚫高频数字走线、高频模拟走线、电源走线必须避开模块下方，若实在不得已需要经过模块下方，假设模块焊接在Top Layer，在模块接触部分的Top Layer铺地铜（全部铺铜并良好接地），必须靠近模块数字部分并走线在Bottom Layer；⚫假设模块焊接或放置在Top Layer，在Bottom Layer或者其他层随意走线也是错误的，会在不同程度影响模块的杂散以及接收灵敏度；⚫假设模块周围有存在较大电磁干扰的器件也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；⚫假设模块周围有存在较大电磁干扰的走线（高频数字、高频模拟、电源走线）也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；⚫通信线若使用5V电平，必须串联1k-5.1k电阻（不推荐，仍有损坏风险）；⚫尽量远离部分物理层亦为2.4GHz的TTL协议，例如：USB3.0；⚫天线安装结构对模块性能有较大影响，务必保证天线外露，最好垂直向上。

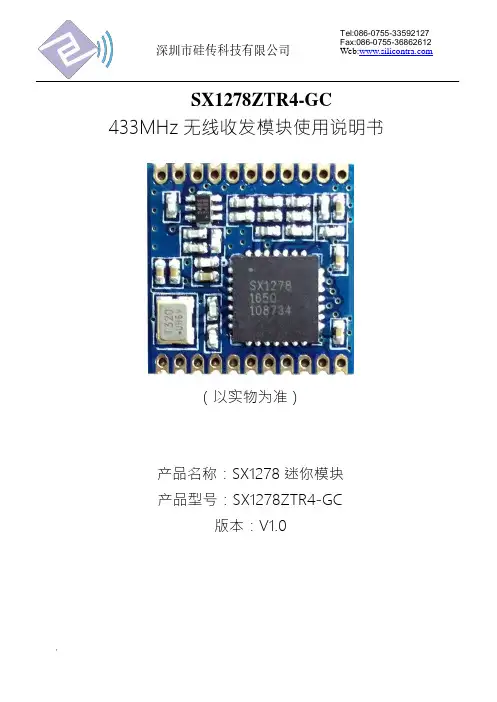

深圳市硅传科技有限公司SX1278ZTR4-GC433MHz无线收发模块使用说明书Array（以实物为准）产品名称：SX1278迷你模块产品型号：SX1278ZTR4-GC版本：V1.0深圳市硅传科技有限公司文档修改记录产品名称SX1278迷你模块产品型号SX1278ZTR4-GC编制人编制日期20170903序号修改日志修改人审核人文档版本修改日期1初始版本V1.02017-09-03一、功能特点SX1278ZTR4-GC无线模块是基于SEMTECH射频集成芯片SX127X 的射频模块，是一款高性能物联网无线收发器，其特殊的LORA调试方式可大大增加通信距离，可广泛应用于各种场合的短距离物联网无线通信领域。
其具有体积小、功耗低、传输距离远、抗干扰能力强等特点，可根据实际应用情况有多种天线方案可供选配，模块未配置微控制芯片，主要用于客户二次开发。
该模块功能特点如下：●工作电压：2.4 ~ 3.7V●工业级有源晶振，适合环境复杂的工业现场●工作频段：410-525MHz●发射功率：19±1dBm(max)●超高接收灵敏度：-136±1dBm(@250bps)●超远有效通讯距离：5Km@250bps（城市公路环境，非旷野环境）●使用扩频技术通讯，同样的城市、工业应用环境，性能优于使用传统调制方式（FSK、2-FSK、4-FSK、GFSK、PSK、ASK、OOK等）工作的射频产品，在恶劣的噪声环境下（电表中、电机旁等强干扰源附近，电梯井、矿井、地下室等天然屏蔽环境）优势尤为明显●高保密性，采用LoRa调制方式，传统无线设备无法对其进行捕获、解析●高隐蔽性，带内平均功率低于底噪时仍然可以正常通讯●采用LoRa调制方式，同时兼容并支持FSK, GFSK,OOK传统调制方式●支持硬件跳频（FHSS），与LoRa的扩频技术相结合，可实现超强的通讯隐蔽性和安全性●低功耗：接收电流≤13mA；睡眠电流≤2uA；提供CAD 功能，将计算与信号接收分离，进一步优化唤醒窗口功耗（计算电流约为接收电流的一半）●SPI通信接口，可直接连接各种单片机使用，软件编程非常方便二、应用场合●楼宇自动集抄系统，特别适用于水表、气表、热表、电表等无线抄表场合●对通讯距离要求较高的场合●对通信安全、通讯隐蔽性、抗干扰性要求较高的场合●家居无线安防、监控云台、机房电源、风机设备无线遥控报警系统深圳市硅传科技有限公司Tel:086-0755-******** Fax:086-0755-******** Web:三、规格参数以下测试条件为：VDD=3.3V,温度25摄氏度，频点434MHz，Bit Rate=4.8kb/s，详细规格可参考SX1278 Datasheet。

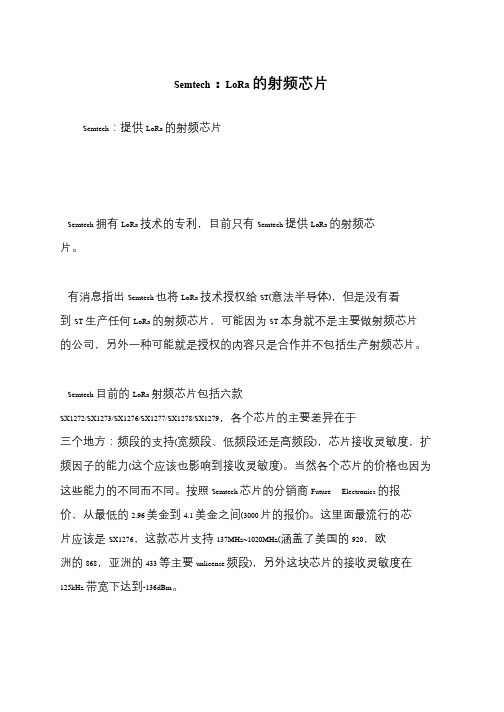

Semtech：LoRa 的射频芯片
Semtech：提供LoRa 的射频芯片
Semtech 拥有LoRa 技术的专利，目前只有Semtech 提供LoRa 的射频芯片。
有消息指出Semtech 也将LoRa 技术授权给ST(意法半导体)，但是没有看
到ST 生产任何LoRa 的射频芯片，可能因为ST 本身就不是主要做射频芯片
的公司，另外一种可能就是授权的内容只是合作并不包括生产射频芯片。
Semtech 目前的LoRa 射频芯片包括六款
SX1272/SX1273/SX1276/SX1277/SX1278/SX1279，各个芯片的主要差异在于三个地方：频段的支持(宽频段、低频段还是高频段)，芯片接收灵敏度，扩
频因子的能力(这个应该也影响到接收灵敏度)。
当然各个芯片的价格也因为
这些能力的不同而不同。
按照Semtech 芯片的分销商Future Electronics 的报价，从最低的2.96 美金到4.1 美金之间(3000 片的报价)。
这里面最流行的芯
片应该是SX1276，这款芯片支持137MHz~1020MHz(涵盖了美国的920，欧洲的868，亚洲的433 等主要unlicense 频段)，另外这块芯片的接收灵敏度在125kHz 带宽下达到-136dBm。

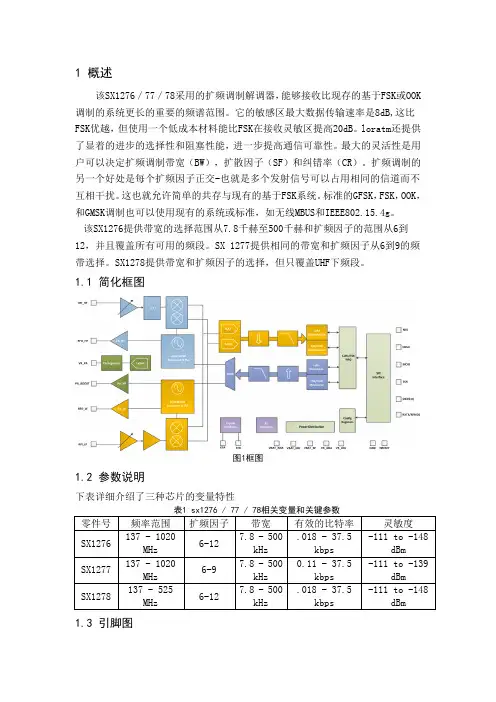

1 概述该SX1276／77／78采用的扩频调制解调器，能够接收比现存的基于FSK或OOK 调制的系统更长的重要的频谱范围。
它的敏感区最大数据传输速率是8dB,这比FSK优越，但使用一个低成本材料能比FSK在接收灵敏区提高20dB。
loratm还提供了显着的进步的选择性和阻塞性能，进一步提高通信可靠性。
最大的灵活性是用户可以决定扩频调制带宽（BW），扩散因子（SF）和纠错率（CR）。
扩频调制的另一个好处是每个扩频因子正交-也就是多个发射信号可以占用相同的信道而不互相干扰。
这也就允许简单的共存与现有的基于FSK系统。
标准的GFSK，FSK，OOK，和GMSK调制也可以使用现有的系统或标准，如无线MBUS和IEEE802.15.4g。
该SX1276提供带宽的选择范围从7.8千赫至500千赫和扩频因子的范围从6到12，并且覆盖所有可用的频段。
SX 1277提供相同的带宽和扩频因子从6到9的频带选择。
SX1278提供带宽和扩频因子的选择，但只覆盖UHF下频段。
1.1 简化框图图1框图1.2 参数说明下表详细介绍了三种芯片的变量特性表1 sx1276 / 77 / 78相关变量和关键参数1.3 引脚图下面的关系图显示了QFN封装的引脚排列，俯视1.4 引脚说明表2引脚说明23 GND - 地线24 VBAT_RF - RF模块电源电压25 VR_PA - 在PA稳压电源26 GND - 地线27 PA_BOOST O 可选的高功率放大器输出，所有频带28 RFO_LF O 带2和3的射频输出1.5 包标记图3 标记图2.电气特性2.1.ESD的注意事项该sx1276 / 77 / 78是一种高性能的射频装置。
它满足了：★ JESD22-A114-B JEDEC标准的2类（人体模型）对所有引脚★ JEDEC标准的jesd22-c101c III级（带电器件模型）对所有引脚它应该可以处理所有必要的ESD预防措施以避免任何永久性的损伤。
功能简述2.1 引脚定义2.2 连接方法 ............................................................................................................................................................................ 5 .. .三． 工作模式 ..................................................................................................................................................................................... 6 .. .四． 指令格式 ..................................................................................................................................................................................... 6 ..4.1 出厂默认参数 ...................................................................................................................................................................... 6.. .. 4.2 参数设置指令 ................................................................................................................................................................... 7.. .. 4.3 工作参数读取 ................................................................................................................................................................... 8.. .. 4.4 版本号读取 ........................................................................................................................................................................ 8. ... 4.5 复位指令 ............................................................................................................................................................................ 8 .. .五． 参数配置 ..................................................................................................................................................................................... 9 .. .六． 定制合作.................................................................................................................................................................................................................... 1..0.. ..七． 关于我们1.3 3 ... 1.4 系列产品 常见问题3 ... .4.. 4..1..0.. .一．模块介绍E32-DTU-1001.1 特点简介E32-DTU-100E32-DTU-100 是一款高速型433M 无线数传电台（同时具有RS232/RS485接口），LoRa 扩频技术，透明传输方式，工作在425~450.5MHz 频段（默认433MHz ），工作电压范围8V~28V 。
一．模块介绍 (2)1.1特点简介 (2)1.2电气参数 (3)1.3系列产品 (3)1.4常见问题 (3).二．功能简述 (4)2.1引脚定义 (4)2.2连接方法 (5).三．工作模式 (6).四．指令格式 (6)4.1出厂默认参数 (6)4.2参数设置指令 (7)4.3工作参数读取 (8)4.4版本号读取 (8)4.5复位指令 (8).五．参数配置 (9).六．定制合作 (10).七．关于我们 (10)1.1 特点简介E32-DTU-100E32-DTU-100 是一款高速型433M 无线数传电台（同时具有RS232/RS485 接口），LoRa 扩频技术，透明传输方式，工作在425~450.5MHz 频段（默认 433MHz），工作电压范围 8V~28V。
LoRa 直序扩频技术将带来更远的通讯距离，且具有功率密度集中，抗干扰能力强的优势。
模块具有软件FEC 前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。
在没有 FEC 的情况下，这种数据包只能被丢弃。
模块具有数据加密和压缩功能。
模块在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义。
而数据压缩功能有概率减小传输时间，减小受干扰的概率，提高可靠性和传输效率。
序号产品特点特点描述1 LoRa 扩频LoRa 直序扩频技术将带来更远的通讯距离；发射功率密度低，不易对其他设备造成干扰；保密性高，被截获的可能性极低；抗干扰能力强，对同频干扰及各种噪声具有极强的抑制能力；具有极好的抗多径衰落性能。
2 超低功耗即空中唤醒功能，降低接收整体功耗：当模块处于省电模式下即模式 2 时，配置模块的接收响应延时时间可调节模块的整机功耗；模块可配置的最大接收响应延时为 2000ms。
3 定点发射支持地址功能，主机可发射数据到任意地址、任意信道的模块，达到组网、中继等应用方式：例如：模块 A 需要向模块 B（地址为 0x00 01，信道为 0x80）发射数据 AA BB CC，其通信格式为：00 01 80 AA BB CC，其中 00 01 为模块 B 地址，80 为模块 B 信道，则模块 B 可以收到 AA BB CC（其它模块不接收数据）。
E32-433T30S用户手册v5.01.模块介绍 (2)1.1特点简介 (2)1.2系列产品 (3)1.3常见问题 (3)1.4电气参数 (4)2.功能简述 (5)2.1引脚定义 (5)2.2连接单片机 (6)2.3模块复位 (6)2.4AUX详解 (6)3.工作模式 (7)3.1模式切换 (8)3.2一般模式（模式0） (8)3.3唤醒模式（模式1） (8)3.4省电模式（模式2） (9)3.5休眠模式（模式3） (9)3.6快速通信测试 (9)4.指令格式 (10)4.1出厂默认参数 (10)4.2工作参数读取 (10)4.3版本号读取 (10)4.4复位指令 (11)4.5参数设置指令 (11)5.参数配置 (13)6.包装与焊接 (13)7.定制合作 (14)8.关于我们 (14)1.模块介绍1.1特点简介E32-433T30S是一款基于SEMTECH公司SX1278射频芯片的无线串口模块（UART），透明传输方式，1W发射功率，工作在410~441MHz频段（默认433MHz），LoRa扩频技术，TTL电平输出，兼容3.3V与5V的IO口电压。
LoRa直序扩频技术将带来更远的通讯距离，且具有功率密度集中，抗干扰能力强的优势。
模块具有软件FEC前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。
在没有FEC的情况下，这种数据包只能被丢弃。
模块具有数据加密和压缩功能。
模块在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义。
而数据压缩功能有概率减小传输时间，减小受干扰的概率，提高可靠性和传输效率。
此时整机功耗约几uA，在此模式下模块仍然可接收MCU发过来的配置数据（更改模块参数）。
7温补晶体E32-433T30S模块内置TCXO有源温补晶体，及其独立的低噪声供电电路，在恶劣的环节中可确保输出频率的稳定性，从而极大提高通信可靠性，降低极端环境中的丢包概率。

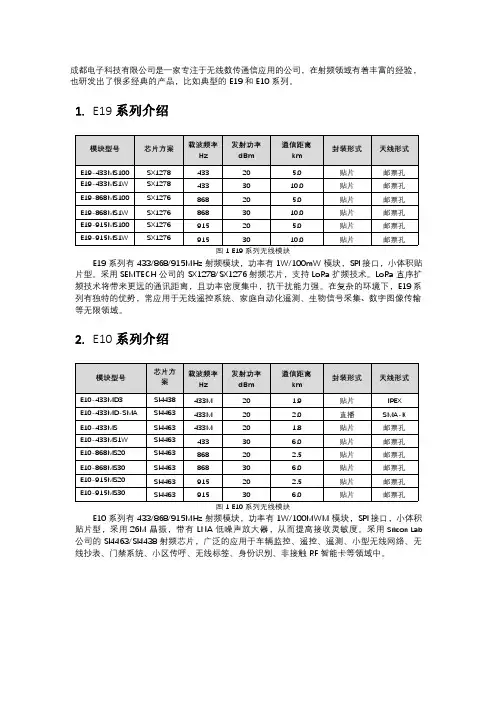

成都电子科技有限公司是一家专注于无线数传通信应用的公司，在射频领域有着丰富的经验，也研发出了很多经典的产品，比如典型的E19和E10系列。
1.E19系列介绍E19系列有433/868/915MHz射频模块，功率有1W/100mW模块，SPI接口，小体积贴片型。
采用SEMTECH公司的SX1278/SX1276射频芯片，支持LoRa扩频技术。
LoRa直序扩频技术将带来更远的通讯距离，且功率密度集中，抗干扰能力强。
在复杂的环境下，E19系列有独特的优势，常应用于无线遥控系统、家庭自动化遥测、生物信号采集、数字图像传输等无限领域。
2.E10系列介绍E10系列有433/868/915MHz射频模块，功率有1W/100MWM模块，SPI接口，小体积贴片型，采用26M晶振，带有LNA低噪声放大器，从而提高接收灵敏度。
采用Silicon Lab 公司的SI4463/SI4438射频芯片，广泛的应用于车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、无线标签、身份识别、非接触RF智能卡等领域中。
3.E19系列和E10系列对比介绍图3E19实物图图4E10实物图以E19-433MS1W 和E10-433MS1W 为例进行对比,主要从电气参数上面来了解此两款序号参数名称E19E101射频芯片SX1278SI44632品牌SEMTECH Silicon Lab 3模块尺寸25*37mm 25*37mm4工作频段410MHz ~441MHz 425MHz ~525MHz5PCB 工艺4层板4层板6接口方式2*9*1.27mm 2*8*1.27mm 7供电电压 4.75~5.5V DC 4.75~5.5V DC8通信电平0.7VCC ~5V（VCC 指模块供电电压）0.7VCC ~3.6V（VCC 指模块供电电压）9实测距离10000m，晴朗空旷，最大功率，5dBi 天线，高度2m，2.4k 空中速率6000m，晴朗空旷，最大功率，5dBi 天线，高度2m，1k 空中速率10发射功率最大30dBm，约1W 最大30dBm，约1W 11空中速率0.018k ~37.5kbps 0.123k ~1Mbps 12关断电流3uA（Max）5uA（Max）13发射电流720mA@30dBm 660mA@30dBm14接收电流20mA 17mA15通信接口SPI,最高速率可达10Mbps SPI,最高速率可达10Mbps16发射长度FIFO:256字节单个数据包：1~64字节17接收长度FIFO:256字节单个数据包：1~64字节18RSSI 支持支持支持19天线接口邮票孔(50Ω特性阻抗)邮票孔(50Ω特性阻抗)20工作温度-40~+85℃-40~+85℃21工作湿度10~9010~9022储存温度-40~+125℃-40~+125℃23接收灵敏度-138dBm@300bps -126dBm@1kbps 由上图可以很清楚的看出E19和E10之间的区别，E19相对于E10具有更低的空中速率和接收灵敏度，具有抗干扰性强的特点，同时E19的传输距离要比E10远得多。
