柜式空气处理机组

空气处理机组原理
空气处理机组是一种运用空气传热和湿度调节原理来对室内空气进行处理的设备。

其主要原理包括以下几个方面：
1. 空气循环：空气处理机组通过内部的风机将室内空气引入机组内部，经过过滤处理后再重新排出室内。

这样可以不断循环处理空气，达到净化室内空气的目的。

2. 空气过滤：空气处理机组内部配备高效过滤器，可以对空气中的颗粒物、尘埃、花粉、细菌等进行过滤，使室内空气更加清洁。

3. 空气加热：在冬季，为了提高室内温度，空气处理机组可通过加热器对进入的空气进行加热处理，同时也可根据需要控制加热器的工作温度和加热量。

4. 空气除湿：在夏季或潮湿环境下，空气处理机组可以通过冷凝器冷却空气，将其中的水分凝结成水滴，然后通过排水装置排出。

这样可以有效降低室内湿度。

5. 空气送风：经过处理后的空气通过风管网络送至室内各个房间，达到通风换气和气流平衡的效果。

综上所述，空气处理机组通过循环、过滤、加热和除湿等原理对室内空气进行处理，实现净化、调温和调湿的效果，为人们提供一个舒适、健康的室内环境。

麦克维尔（McQuay ）自1872年于美国明尼苏达州创建以来，一直致力于新产品、新技术的研制和开发。

一百多年以来，麦克维尔在空调制冷领域中不仅拥有最精湛的技术、先进的制造手段以及加工工艺设备，而且锐意进取，不断创新，一直走在空调技术发展的前列。

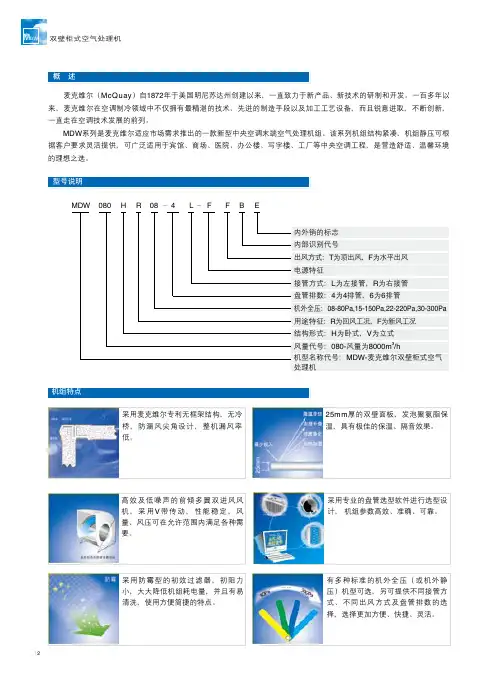

MDW 系列是麦克维尔适应市场需求推出的一款新型中央空调末端空气处理机组。

该系列机组结构紧凑，机组静压可根据客户要求灵活提供，可广泛适用于宾馆、商场、医院、办公楼、写字楼、工厂等中央空调工程，是营造舒适、温馨环境的理想之选。

采用防霉型的初效过滤器，初阻力小，大大降低机组耗电量，并且有易清洗，使用方便简捷的特点。

有多种标准的机外全压（或机外静压）机型可选，另可提供不同接管方式、不同出风方式及盘管排数的选择，选择更加方便、快捷、灵活。

25mm 厚的双壁面板，发泡聚氨脂保温，具有极佳的保温、隔音效果。

采用专业的盘管选型软件进行选型设计， 机组参数高效、准确、可靠。

采用麦克维尔专利无框架结构，无冷桥，防漏风尖角设计，整机漏风率低。

高效及低噪声的前倾多翼双进风风机，采用V 带传动，性能稳定，风量、风压可在允许范围内满足各种需要。

说明：■以上参数为标准机型的参数；如有特殊要求，麦克维尔将提供特别设计；■名义回风供冷工况：27℃（干球）/19.5℃（湿球）;名义新风供冷工况：34℃（干球）/28℃（湿球）；名义供冷进出水温度：进水7℃，出水12℃；■名义回风供热工况：21℃（干球）；名义新风供热工况：0℃（干球）；名义供热进水温度：进水60℃；■表中所列机组重量为机组净重量，运行重量将增加20％左右；■上表中（）内数值为6排管机组的电机功率；■电机功率对应最大的机外全压见P14；■全新风、全回风机组的盘管回路形式可能不同，订购时请注明进风工况代号，全回风机组为“R”，全新风机组为“F”，如有特殊需求，麦克维尔可提供电脑选型，具体参数详见选型结果。

说明：■以上参数为标准机型的参数；如有特殊要求，麦克维尔将提供特别设计；■名义回风供冷工况：27℃（干球）/19.5℃（湿球）;名义新风供冷工况：34℃（干球）/28℃（湿球）；名义供冷进出水温度：进水7℃，出水12℃；■名义回风供热工况：21℃（干球）；名义新风供热工况：0℃（干球）；名义供热进水温度：进水60℃；■表中所列机组重量为机组净重量，运行重量将增加20％左右；■上表中（）内数值为6排管机组的电机功率；■电机功率对应最大的机外全压见P14；■全新风、全回风机组的盘管回路形式可能不同，订购时请注明进风工况代号，全回风机组为“R”，全新风机组为“F”，如有特殊需求，麦克维尔可提供电脑选型，具体参数详见选型结果。

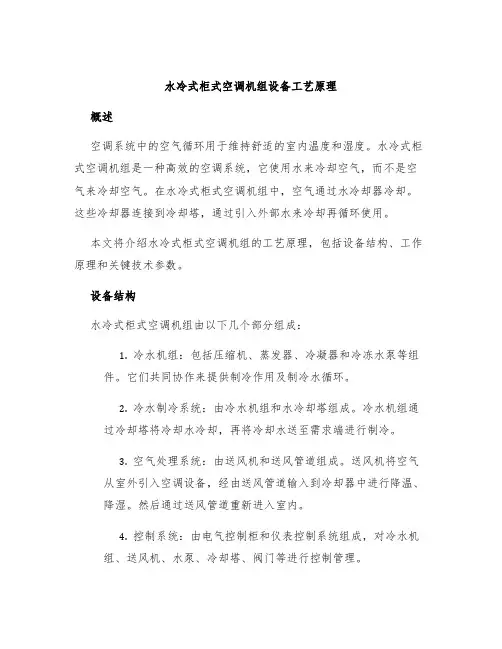

水冷式柜式空调机组设备工艺原理概述空调系统中的空气循环用于维持舒适的室内温度和湿度。

水冷式柜式空调机组是一种高效的空调系统，它使用水来冷却空气，而不是空气来冷却空气。

在水冷式柜式空调机组中，空气通过水冷却器冷却。

这些冷却器连接到冷却塔，通过引入外部水来冷却再循环使用。

本文将介绍水冷式柜式空调机组的工艺原理，包括设备结构、工作原理和关键技术参数。

设备结构水冷式柜式空调机组由以下几个部分组成：1.冷水机组：包括压缩机、蒸发器、冷凝器和冷冻水泵等组件。

它们共同协作来提供制冷作用及制冷水循环。

2.冷水制冷系统：由冷水机组和水冷却塔组成。

冷水机组通过冷却塔将冷却水冷却，再将冷却水送至需求端进行制冷。

3.空气处理系统：由送风机和送风管道组成。

送风机将空气从室外引入空调设备，经由送风管道输入到冷却器中进行降温、降湿。

然后通过送风管道重新进入室内。

4.控制系统：由电气控制柜和仪表控制系统组成，对冷水机组、送风机、水泵、冷却塔、阀门等进行控制管理。

上述部件的组成呈线性结构，在设备的使用中方便了故障排除及模块化维护。

工作原理水冷式柜式空调机组的工作原理如下：1.冷水机组工作压缩机将低温低压的制冷剂气体压缩成高温高压气体，并将其输送到冷凝器中。

在冷凝器中，气体通过散热器，将热量释放到冷却水中而形成高温高压的冷媒气体。

然后气体进入膨胀阀冷却压降系统，气体温度降低并形成低温低压的制冷剂气体。

最后，制冷剂气体进入蒸发器中，通过外部空气传导散热而形成低温低压的制冷剂蒸汽。

这个循环实现了空气制冷。

2.冷却塔工作水冷却塔中的水与外部空气接触，并通过散热器形成冷却水。

冷却水再通过水泵利用管道技术送往冷水机组，为其提供制冷作用。

3.空气处理工作空气通过送风机将热的室内空气引往热交换器，冷却水与空气同时从相对对立的侧面流经，依靠设备给出的规则动态形成温度和湿度的适宜范围。

冷却水从太空中流出，流经夹层，冷却器散热，形成冷却。

流经夹层的空气传导冷却产生降温效果，最后形成温度被降低的新风。

二、产品命名规则G — 1.5 W D X I Y / B1 2 3 4 5 6 7 8序号 代号描述 可选项1 机组代号 G-柜式风机盘管机组m32 名义风量 名义风量=数字X1000/h3 机构形式 缺省-立式；W-卧式4 安装形式 缺省-落地式安装；D-吊装式安装5 机组功能 缺省-回风型；X-新风型6 表冷器排数 缺省-4排管；I-六排管7 进水方向 缺省-左侧进水；Y-右侧进水8 设计序号 以A、C、D等排列；B-超薄机型说明：面向机组回风口，进出水管在机组左侧为左，反之为右（Y）设计选型手册 末端设备系列2、产品性能参数表设计选型手册 末端设备系列（续上表）2、表中数据为以下名义工况条件下测得：名义供冷工况：干/湿球温度：27/19.5℃，进/出水温度：7/12℃；名义供热工况：干球温度：21℃，进水温度：60℃。

3、机组运行重量可按表中机组重量（不含循环水的重量）的1.2倍计算4、机组性能参数会因产品的改良有所改变，恕不另行通知。

具体参数请以产品铭牌参数为准。

设计选型手册 末端设备系列空气处理机组及设备 4 （一）立式风柜回风型空调机组（续）说明： 1、此机组设计执行国家标准JB/T9066-1999。

2、表中数据为以下名义工况条件下测得：名义供冷工况：干/湿球温度：27/19.5℃，进/出水温度：7/12℃；名义供热工况：干球温度：21℃，进水温度：60℃。

3、机组运行重量可按表中机组重量（不含循环水的重量）的1.2倍计算4、机组参数以铭牌参数为准。

5、其他非标准机外静压机型可按非标产品定制。

设计选型手册 末端设备系列设计选型手册 末端设备系列2、表中数据为以下名义工况条件下测得：名义供冷工况：干/湿球温度：35/28℃，进/出水温度：7/12℃；名义供热工况：干球温度：7℃，进水温度：60℃。

3、机组运行重量可按表中机组重量（不含循环水的重量）的1.2倍计算4、机组性能参数会因产品的改良有所改变，恕不另行通知。

通讯数据机房除湿如何设计选型内容摘要：1.通讯机房除湿机的设计标准,2.通讯机房除湿机的特点,3.通讯机房常用除湿机的形式一．通讯机房除湿机设计标准目前，对通讯设备机房除湿机设计要求没有统一标准，有条件时应按通讯设备生产厂家提供的机组运行环境要求进行设计，但通常在设计除湿机时通讯设备不能确定，提不出具体通讯设备环境要求，此时可参照我国计算机房设计规范（GB50174-93）执行，一般都可满足通讯设备运行环境要求。

二．通讯机房除湿机的特点1. 设备散热量大,散湿量小机房内显热量占全部发热量的90%以上,包括设备运行发热量,照明发热量,人体显热发热量,通过围护结构的传热量,计算机设备散热量一般在150W/m?左右,万门程控交换机散热量平均在160～220W/m?，设备运行时没有散湿，机房内散湿来源于人体散湿和新风带入湿量，因此通讯机房的热湿特点为显热远远大于潜热，热湿比很大，在空气焓湿图上空气处理过程接近等湿线，由此看出，通讯机房除湿机回风工况为干冷却工况，即冷却过程没有或很少有冷凝水析出。

2．除湿机机组大风量，小焓差送风由于机房散热量中60～80%是交换机散发的显热，向程控交换机等通讯设备直接送风是最有效的降温手段，且送风温度不宜过低，一般控制在15～17℃以上，否则，送风温度过低会造成室内除湿量较多而造成室内相对湿度降低，当降到30%以下时容易产生静电，对通讯设备产生不利影响，由于送风温度较高，送风温差减小，因此必然导致送风量较大，这就形成了大风量小焓差送风.3．多采用下送风方式由于通讯设备进风口常设在机架下侧或底部，送风从机架底部进风口进入经机架到顶部排风口排出，对通讯设备得到最迅速的冷却，但由于采用下送风要架空地板，造价较高，因而常采用顶送风的除湿机方式，送风直接吹向通讯设备对其进行整体冷却，也可达到良好的冷却效果4．全天候运行通讯设备24小时不间断运行，不断地向机房内散发热量，即使在冬季也由于机房向室外散热量小于通讯设备发热量而仍需供冷，因此除湿机系统要求全天候不间断运行。

1 空气处理机组本招标文件空气处理机组用于轨道交通设备管理用房，满足其工艺或舒适性要求。

1.1采用规范与标准设备及施工技术所涉及的产品标准规范、工程标准规范、验收标准规范等应遵照（但不限于）下列技术标准和规范。

出现两个标准不一致，或本技术规格书所使用的标准与供货商所使用的标准不一致时，除非特别说明，应按较高标准执行，并且所有标准采用合同生效时的最新版本。

《组合式空调机组》（GB/T 14294）《空调用通风机安全要求》（GB/T 10080）《空气冷却器与空气加热器》（GB/T 14296）《空气冷却器与空气加热器性能试验方法》（GB/T 21）《制冷和空调设备噪声的测定》（JB/T 4330）《采暖通风与空气调节设备噪声声功率级的测定工程法》（GB/T 9068）《空气分布器性能试验方法》（JG/T 20）《空气过滤器》（GB/T 14295）《通风机能效限定值及能效等级》（GB 19761）《建筑机电工程抗震设计规范》（GB 50981）《空气处理机组安全要求》（GB/T 10891）《柜式风机盘管机组》（JB/T 9066）1.2 术语与定义1.2.1空气处理机组空气处理机组是一种空气处理设备，根据设计要求，一般分为立式、卧式或吊顶式。

1.2.2标准空气状态空气温度20℃，相对湿度65%，压力101.3kPa，密度1.2kg/m3时的空气状态。

1.2.3额定风量在标准状态下，单位时间通过机组的空气体积流量，单位为m3/h或m3/s。

1.2.4额定供冷量机组在规定试验工况下的总除热量，即显热和潜热除热量之和，单位为kW或W。

1.2.5漏风率机组的漏风量与额定风量之比率，用%表示。

1.2.6左式、右式人面对回风端看机组（顺气流方向），水接管在左侧为“左式”；人面对回风端看机组（顺气流方向），水接管在右侧为“右式”。

1.3工作条件1.3.1正常工况：应能在环境温度-20℃≤t≤45℃，相对湿度10%≤φ≤95%的条件下连续正常运行。

空气处理机组空气处理机组 (Air handling unit，AHU)：空气处理机组(AHU)是一种集中式空气处理系统,它起源于设备集中设置,通过风管分配加热空气的强制式热风采暖和通风系统。

基本的集中式系统是一种全空气单区域系统,一般包括风机、加热器、冷却器以及过滤器各组件。

这里所说的AHU,指的是一次回风系统,其基本工作过程是:室外来的新风与室内的一部分回风混合后,经过滤器滤掉空气中的粉尘、烟尘、黑烟和有机粒子等有害物质。

[1]干净的空气经风机送到冷却器或加热器进行冷却或加热,以达到使人感到舒适、适宜的程度,然后送入房间。

空气调节过程根据冬、夏季节的变化,典型的集中式空气处理系统调节过程也不相同。

用于调节室内空气温湿度和洁净度的设备。

有满足热湿处理要求用的空气加热器、空气冷却器、空气加湿器，净化空气用的空气过滤器，调节新风、回风用的混风箱以及降低通风机噪声用的消声器。

空气处理机组均设有通风机。

根据全年空气调节的要求，机组可配置与冷热源相连接的自动调节系统。

可由工厂制成系列的定型产品，组成各种容量和功能的处理段，由设计人员选配，并在现场进行装配。

一般容量较大（风量大于5000立方米/时），故不带独立的冷热源。

新风机组主要针对室外新风的状态点进行处理，而空气处理机组主要针对室内循环风的状态进行处理。

与风机盘管加新风系统及单元式空调器相比，它具有处理风量大、空气品质高、节能等优点，尤其适合商场、展览馆、机场等大空间、大人流量的系统。

一个好的空气处理机组应该具有占用空间少、功能多、噪音低、能耗低、造型美观、安装维修方便等特点。

但是由于其功能段多、结构复杂，要做到顾此而不失彼，全面兼顾，就要求设计人员和建设单位在材质、制造工艺、结构特性、选型计算时多方比较，方能取得较为满意的效果。

1 保温性能空气处理机组壁板一般采用双层彩色钢板或冷轧钢板粉末喷涂(底板内侧板有的采用不锈钢制成)，中间的保温材料多为聚氨酯发泡或阻燃性离心玻璃棉。

MSW系列柜式空气处理机卧式机组型号：MSW020HB～MSW150HB风量：2000～15000m3/h立式机组型号：MSW040VB～MSW250VB风量：4000～25000m3/h柜式空气处理机麦克维尔MSW 系列柜式空气处理机，采用高强度箱体、专业选型和精密加工的盘管、高效低噪风机以及过滤器，从而更好满足广大客户对卧式、立式空气处理机的需求，为客户节约室内空间，增加收益。

该产品可广泛适用于宾馆、商场、机场、医院、工厂、科研生产单位和办公楼等中央空调工程，尤其适用于安装空间受限制、对噪声要求较高、旧房改造等没有机房的场合。

采用经过静电粉沫喷涂的高强度镀锌钢板，高效防腐；保温材料采用新型PU 材料，具有极好的保温和吸音效果，不吸水，可有效防止冷桥的产生。

原装进口OAK 生产设备，采用薄壁铜管及新型波纹铝翅片，机械涨管，保证铜管与翅片间紧密配合，从而确保盘管有最佳的换热效果，为机组的高效运行提供了可靠的保障。

盘管有不同规格和回路形式可供选择，可以平衡各种参数取得最佳运行方案，从而可以适应各种不同需要。

L-左接管，R-右接管4-四排管，6-六排管08-80Pa ，15-150Pa 22-220Pa ，30-300PaB-B 型铝翅片H-卧式，V-立式050-风量为5000m 3/h ，其它依此类推MSW-麦克维尔柜式空气处理机采用高效前倾多翼风机，具有风量大、噪音低及性能稳定可靠的特点。

风机的轴承具有无需添加润滑油的特点，为客户节约维护费用。

在进风口处配有初效尼龙网过滤器，还可以根据客户的具体要求加装板式过滤器。

麦克维尔拥有自主的知识产权的MS-85选型软件，是经过美国ARI 协会权威认证的选型软件，其计算结果及按其计算结果生产的产品都通过了极为严格的检验，从而为机组MSW 系列产品具有机外余压高、冷量大的特点，且体积小，结构简单，便于安装维修。

柜式空气处理机说明：■以上参数为标准机型的参数；如有特殊要求，麦克维尔将提供特别设计；■标准回风制冷工况：27℃（干球）/19.5℃（湿球）；标准新风制冷工况：34℃（干球）/28℃（湿球）；■标准制冷进出水工况：进水7℃，出水12℃；■标准回风制热工况：21℃（干球）；标准新风制热工况：0℃（干球）；■标准制热进出水工况：进水60℃，出水50℃；■表中所列机组重量为机组净重量，运行重量将增加20％左右；■标准机组为不带热水盘管机组，如需增加热水盘管，机组的机外余压及外形尺寸应作相应调整；■本系列参数是在海拔高度为0m时的参数，海拔高度变化会影响机组的性能参数；■上表中（）内数值为6排管机组的电机功率。
