VGA视频头的焊接方法

最全VGA、DVI、PS2、USB等接头详解焊接方法弱电第一线施工的朋友，会经常遇到VGA、DVI、PS/2、USB等常用的这些接头，今天我们一起来整理回顾一下这些接头的基本知识。

在工程施工中，朋友们可能会遇到现成的成品VGA线或HDMI线不够长，或者带着接头布线不太方便施工，只能先布线然后再重新焊接接头的情况，下面小编就给大家介绍一下VGA等接头的焊接方法。

VGA的接口引脚图（孔座）：还有一种非常实用的焊接方法就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到 D15 端壳。

其中：1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。

所以你的9芯线只要保证3根粗线及屏蔽线接好在123和678针脚，其它6根细线对应接到10、13、14、15即可，另外两条可接可不接。

实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D 15 端壳压接一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号!VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、 1 、 2 、3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。

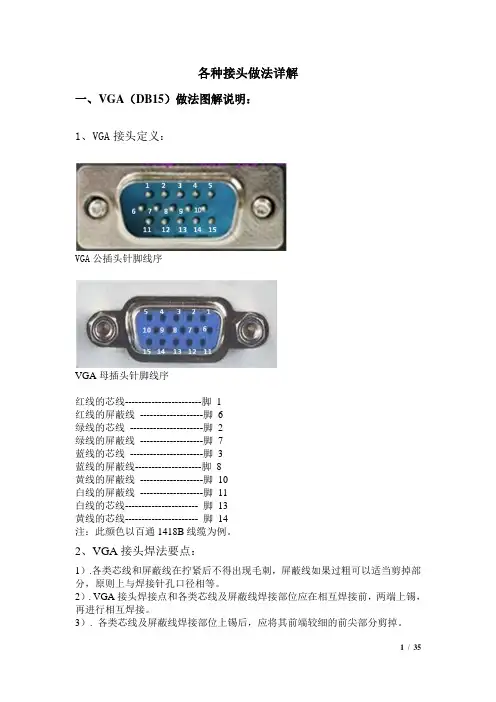

各种接头做法详解一、VGA（DB15）做法图解说明：1、VGA接头定义：VGA公插头针脚线序VGA母插头针脚线序红线的芯线-----------------------脚 1红线的屏蔽线-------------------脚 6绿线的芯线----------------------脚 2绿线的屏蔽线-------------------脚7蓝线的芯线----------------------脚 3蓝线的屏蔽线--------------------脚8黄线的屏蔽线-------------------脚10白线的屏蔽线-------------------脚11白线的芯线---------------------- 脚13黄线的芯线---------------------- 脚14注：此颜色以百通1418B线缆为例。

2、VGA接头焊法要点：1）.各类芯线和屏蔽线在拧紧后不得出现毛刺，屏蔽线如果过粗可以适当剪掉部分，原则上与焊接针孔口径相等。

2）. VGA接头焊接点和各类芯线及屏蔽线焊接部位应在相互焊接前，两端上锡，再进行相互焊接。

3）. 各类芯线及屏蔽线焊接部位上锡后，应将其前端较细的前尖部分剪掉。

4）.焊接时，应先焊接屏蔽线，再焊接各类芯线。

3、VGA接头做法图解说明：（注：线缆以百通1418B线缆为例。

）图1：图2：外皮剥去约120mm。

图3：外护套热缩管直径为12mm,长度约为130mm。

图4：芯线护套热缩管直径为2mm,长度约为20mm。

图5：芯线外皮剥去约60mm。

图6：提前把芯线护套热缩管套上去。

图8：图10：用热吹风机把芯线护套热缩管吹热收缩。

图12：外护套热缩管压住芯线护套热缩管5mm即可，然后吹热收缩。

图13：安装外壳。

二、DCN做法图解说明：1、DCN接头及线缆定义：接头针脚1-------------------线缆线芯1 （下行屏蔽线）接头针脚2-------------------线缆线芯2 （下行信号线绿色）接头针脚3-------------------线缆线芯3 （直流电源线棕色）接头针脚4-------------------线缆线芯4 （上行信号线白色）接头针脚5-------------------线缆线芯5 （上行屏蔽线）接头针脚6-------------------线缆线芯6 （直流电源线蓝色）2、DCN接头做法图解说明：图1：剥去外皮图2：外皮剥去约40mm。

显示器VGA接口针脚定义及焊接方法VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)针脚名称描述针脚名称描述母头（孔）公头（针）1RED红色分量信号9+5V电源（未使用）2GREEN绿色分量信号10GND地线3BLUE蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13H SYNC水平同步（行同步）6GND R红色分量地线14V SYNC垂直同步（场同步）7GND G绿色分量地线15SCL串行时钟信号8GND B蓝色分量地线一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。

如何焊接VGA线-HD15接口详解,HD15转RGBHV连接
HD15接口的定义
管脚
定义
1
红基色red
2
绿基色green
3
蓝基色blue
4
地址码ID Bit5自测试( Nhomakorabea家定义不同)
6
红地
7
绿地
8
蓝地
9
保留(各家定义不同)
10
数字地
11
地址码
12
地址码
13
行同步
14
场同步
15
地址码(各家定义不同)
HD15头的焊接方法
脚14
黄线的屏蔽线
脚11
D15端壳与10、6、7、8连接起来形成共地
选择3+4计算机视频线的传统焊法为：（注意D15接头一定选用金属外壳）
3+4线
D15
红线的芯线
脚1
红线的屏蔽线
脚6
绿线的芯线
脚2
绿线的屏蔽线
脚7
蓝线的芯线
脚3
蓝线的屏蔽线
脚8
黑线
脚10
棕线
脚11
黄线
脚13
白线
脚14
外层屏蔽
D15端壳压接
还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。
RGB接口
专业的显示设备除了有D15接口外，还有rgbhv的BNC接口。
RGB的焊接方法
非常简单一一即可，注意选用75欧的BNC头。
HD15转RGBHV连接
RBGHV
