VGA线2+3焊接方法

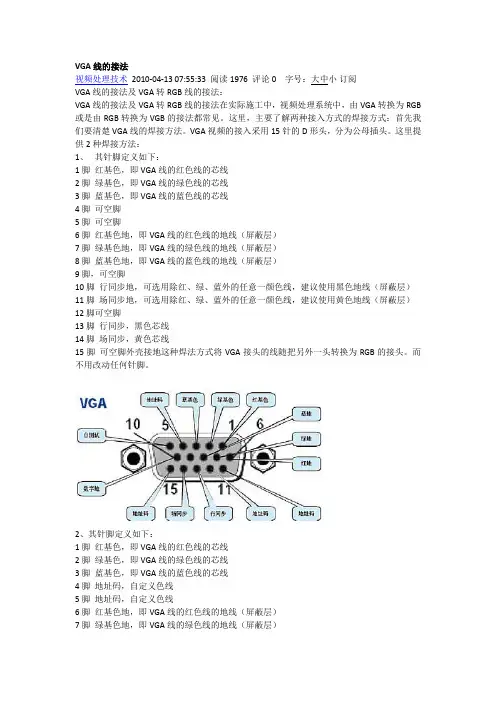

VGA线的接法视频处理技术2010-04-13 07:55:33 阅读1976 评论0 字号：大中小订阅VGA线的接法及VGA转RGB线的接法：VGA线的接法及VGA转RGB线的接法在实际施工中，视频处理系统中，由VGA转换为RGB 或是由RGB转换为VGB的接法都常见。

这里，主要了解两种接入方式的焊接方式：首先我们要清楚VGA线的焊接方法。

VGA视频的接入采用15针的D形头，分为公母插头。

这里提供2种焊接方法：1、其针脚定义如下：1脚红基色，即VGA线的红色线的芯线2脚绿基色，即VGA线的绿色线的芯线3脚蓝基色，即VGA线的蓝色线的芯线4脚可空脚5脚可空脚6脚红基色地，即VGA线的红色线的地线（屏蔽层）7脚绿基色地，即VGA线的绿色线的地线（屏蔽层）8脚蓝基色地，即VGA线的蓝色线的地线（屏蔽层）9脚，可空脚10脚行同步地，可选用除红、绿、蓝外的任意一颜色线，建议使用黑色地线（屏蔽层）11脚场同步地，可选用除红、绿、蓝外的任意一颜色线，建议使用黄色地线（屏蔽层）12脚可空脚13脚行同步，黑色芯线14脚场同步，黄色芯线15脚可空脚外壳接地这种焊法方式将VGA接头的线随把另外一头转换为RGB的接头。

而不用改动任何针脚。

2、其针脚定义如下：1脚红基色，即VGA线的红色线的芯线2脚绿基色，即VGA线的绿色线的芯线3脚蓝基色，即VGA线的蓝色线的芯线4脚地址码，自定义色线5脚地址码，自定义色线6脚红基色地，即VGA线的红色线的地线（屏蔽层）7脚绿基色地，即VGA线的绿色线的地线（屏蔽层）8脚蓝基色地，即VGA线的蓝色线的地线（屏蔽层）9脚，地址码，自定义色线10脚数字信号控制，自定义色线11脚地址码，自定义色线12脚地址码，自定义色线13脚行同步，自定义色线14脚场同步，自定义色线15脚地址码，自定义色线外壳接地自定义的色线不可重复焊接。

（1红线2绿线3蓝线6红线屏蔽线7绿线屏蔽线8蓝线屏蔽线10黑线11棕线13黄线14白线）VGA线转RGB线的焊接：RBGHV线D15 线（VGA）BNC接头1,红基色红线的芯线脚1 红线的屏蔽线脚 6 BNC接头2，绿基色绿线的芯线脚 2 绿线的屏蔽线脚7 BNC接头3，蓝基色蓝线的芯线脚3 蓝线的屏蔽线脚8 BNC接头4，行同步黑线的芯线脚13 黑线的屏蔽线脚10 BNC接头5，场同步黄线的芯线脚14 黄线的屏蔽线脚11 地D15 端壳【产品名称】 VGA模块 (免焊模块,配本店组合面板使用)【产品尺寸】48mmX24mm【产品说明】支持一组VGA信号传输，本模块可以在向往86型和120型面板中通用【安装说明】参照86型弱电面板的安装方式免焊接可任意组合下面的备选模块,(一个面板最多可组装1--3个模块)详细情况请联系掌柜.安装说明】参照86型弱电面板的安装方式。

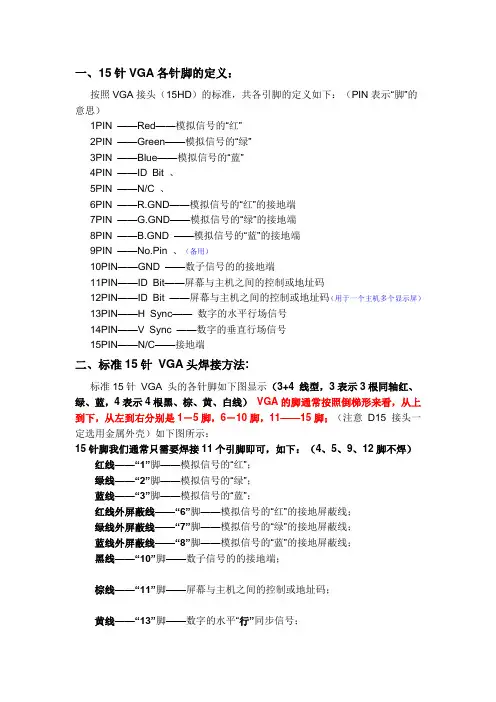

一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

在工业上，常用的VGA线不能满足我们的不线要求，这样我们就要连接很长的布线，在布线好后焊接VGA线头即可，那怎样焊接呢？下面教你怎样做。

工具/原料
∙VGA工业线
∙VGA接口
方法/步骤
1.首先，我们来了解VGA接口的15根针对应的定义，如下图：
2.一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号，如下
图所示：
3.公母头焊接时，须注意将方向平行反过来焊接，有六根线是1、2、3线对
（屏蔽对应为6、7、8）这是三基色信号
4.很重要，还有就是13、14，这是同步信号，屏蔽层接地，焊接时注意线
序，不要搞错，在焊接的时候注意看模块上的编号，
5.下图是公端头和母端头之间的区别以及对应的连接线，VGA公头后面焊接
的线序可以理解为母头一致的，如下图所示：
6.焊接1、2、3、最好加上套管，焊接两头时必须两个头线序完全对应，整
体焊接完成后用热熔胶固定，以延长使用寿命，外壳一定尽量金属的，为了提高抗干扰效果，其中焊接如下图：。

vga头的焊接方法及技巧在多媒体教室及会议系统中经常要焊接VGA头，VGA头有15个脚，对于新手来说，焊接比较困难，下面谈谈本人焊接时的一些技巧，希望对您能有所帮助。

VGA所使用的线一般是3+4，3根主线加屏蔽，4根控制线。

下面以公头焊接为例如图所示。

首先，剥去线的保护层，最好剥3-3.5cm左右，剥长了盖子夹不紧线，剥短了焊接不方便。

然后把屏蔽层去掉，留屏蔽层上的一根屏蔽芯，用于焊接头子的外表，继续把4根控制线皮剥掉一点，把3根控制线剪掉3-4毫米(给4根控制线留着多余的长度方便焊接)，剥掉1cm左右的外皮留着做内芯的保护套，整理出内芯及屏蔽层，给内芯加上保护套。

分别给它们和VGA头镀锡。

焊接顺序，10脚-5脚-8脚-3脚-7脚-2脚-6脚-1脚-11脚-13脚-14脚-外壳屏蔽线。

注：关于第5脚，如果线有5根控制线，就焊上去，如果只有4芯，也可以不焊VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针 VGA头焊接方法:标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意 D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
