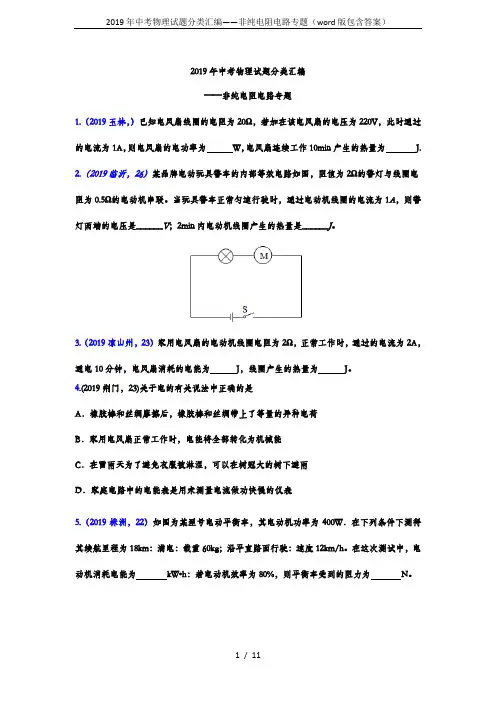

2019年中考物理试题分类汇编——非纯电阻电路专题1.（2019玉林，）已知电风扇线圈的电阻为20Ω，若加在该电风扇的电压为220V，此时通过的电流为1A，则电风扇的电功率为W，电风扇连续工作10min产生的热量为J.2.（2019临沂，26）某品牌电动玩具警车的内部等效电路如图，阻值为2Ω的警灯与线圈电阻为0.5Ω的电动机串联。
当玩具警车正常匀速行驶时，通过电动机线圈的电流为1A，则警灯两端的电压是______V；2min内电动机线圈产生的热量是______J。
3.（2019凉山州，23）家用电风扇的电动机线圈电阻为2Ω，正常工作时，通过的电流为2A，通电10分钟，电风扇消耗的电能为J，线圈产生的热量为J。
4.(2019荆门，23)关于电的有关说法中正确的是A．橡胶棒和丝绸摩擦后，橡胶棒和丝绸带上了等量的异种电荷B．家用电风扇正常工作时，电能将全部转化为机械能C．在雷雨天为了避免衣服被淋湿，可以在树冠大的树下避雨D．家庭电路中的电能表是用来测量电流做功快慢的仪表5.（2019株洲，22）如图为某型号电动平衡车，其电动机功率为400W．在下列条件下测得其续航里程为18km：满电：载重60kg；沿平直路面行驶：速度12km/h。
在这次测试中，电动机消耗电能为kW•h：若电动机效率为80%，则平衡车受到的阻力为N。
6.（2019北海，22）如图所示，利用电动机通过滑轮组（虚线框内的滑轮组未画出）依次拉动物体A、B．图中效率为60%的电动机拉绳子的功率为30W且保持不变，不计绳重与摩擦，动滑轮的重力为6N，拉动A向右做匀速直线运动时，A所受阻力为24N，电动机拉绳的力为F1，此过程中，A所受的拉力与阻力的大小（选填“相等”或“不相等”），电动机工作3s消耗的电能为J．拉动B向右做匀速直线运动时，B所受阻力为18N，电动机拉绳的力为F2，F2比F1小2N，此时电动机拉绳的力F2为N7.（2019荆州，22）共享电动车不仅环保节能而且为人们的出行带来了很大方便．已知某品牌共享电动车的电动机线圈内阻一定，转轴卡住不能转动时，线圈两端电压为48V，电流为12A．当电动车在水平地面上以18km/h 的速度匀速直线行驶时，线圈两端电压仍然为48V，电流为2A，则下列说法正确的是（）A.电动机线圈电阻为24ΩB.电动机的机械功率为96WC.电动机的效率是66.7%D.电动车前进时受到的阻力为16N8.(2019邵阳，18)电动自行车、电动摩托车、电动汽车、电动公交车等已广泛应用于现代生活中，它们都是利用电动机来工作的，电动机工作过程中能量转化情况主要是（）A．电能转化成热能B．电能转化成机械能C．机械能转化成电能D．太阳能转化成机械能8.（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。
非纯电阻电路的计算突破1.如戛所示，当开关闭音时，邑任表\'1、V2的示裁分别为10V和4V.己狂电动机皿的线便电0&为16 R是阻直为4Q的定値叵；S,则下列结论疋珂的是（）A.R两谎的电庄为6VB.电动机工作lmin-电动机产生的机械能为300JC.电路中的电涼为2AD.电动机消耗的电功率为10W2.用一台宜逋电动机燙升质量为200kg的重勿•读得并联在电动机两端电压蔻过数为22OV, 串联芒电动机电路中的电涼表读数为％,若此电动机在8s内能将重物提升畑・则就电动机的电国和效聿为Cff^lONkg.不计摩攥按夫的瓷量）C ）A. 44Q； 91% B・ 40； 91% C・ 4Q； 9% D・ 440； 9%3. _____________________________________________________ 如丕所示，电源电压恒为12V,闭合升关S・当滑动变詛裁的遇准为10C时，电违表的示数为10V,此时电动机正莒工作，则滑动变晅器消耗的功率是 ________________________________________ W：若电动机内都线便的电国为20,则通屯5min电流通过电动机内部绞辰产生的热董昱_________ J.4.一台电动机正常工作时，两拳的电压为220V,通过线匡的宅泛为10A,若吐线圏的电H 为2Q,则这台电动机lmin内产生的热量是_____________________ J.这台电动机的功率是___________ W.每分髀灌耗的屯能是______________ J.这台屯动机效率是_______________ 〔保留一位小数）.5. __________________________ 某同孝准备参加玩具冬车比奏.他运用如国斫示的电路来挑遶一只能虽無换效舉较鸟为电动机.设电池的电玉U恒這不变，他先扁手捏住电动机的转箱，使其不竣动，闭合开关后足泛表示数为1】・然台放手・当电动机丘常转动时，电涼表的示数为Ii・该玩具电动机正常转动时消狂的电功率,隸出机植功的功率是_______________ ,滾玩具电动机正常转动时将电能錢化为机械能的效率为_______________ （用字母表示结果）—®-----------------11-^-（A）6.萇豆浆机内記简化睡塑妁图所示，R为电热丝.®为晅动机，其额定功率是220W,S】为拒钊邑动机工作的自动开熱小阴磨削M浆时，把互浆机接入220£电路中二作20mm r 其间电动机转动时向共2min,电动机負动时电路总电流星3A.安：(13电动机转动时通过线珂的电涼；(2)电热盈R的阻直：<3) 2庙口为互裟机淮耗的皂給7."六一■丿LS节快到了，蒼爸送给小涵一个太阳龍屯动环具汽车.忆逼所示杲该太用諾电动玩具汽车的电路简化圣.宙太阳能电池绐电动机强供动力，遍垃一个调速电巫改变电动机無逵.己知，太阳能电池电玉6\，呢持不变，调遠电匡的虽大巨直ioa「闭合开关，求：(1)当滑片P在竝左廉时，电动机的功率是18W,此时电涼表的示数为多大？<2)当滑片P总最左塢时，电压表示数为5V：通过调連电阻的电流为多大？电动机的能呈利用率是多少？〔电动机能量利用率：睡动机漕差的功率与电源输出总功率的百分比)・a^n8.小莹組芸了一台宜流电动机模卫・她将电动机槟型養入妇国甲所示的电路中.己疋电源电压U=3V.并保持不变，线匪电阻R=1.5Q T姿通电路后，电动机丘常转动，电流表读数I=08A-己菟电亍呗正常工作时的施量转化关系如圉乙所示.摩擦不计，求,C1）巨动机正肯转动lmS漕耗的电能W和线匡产主的热童Q：C2＞宅动机输出的I机機功率P;C3）在国乙中方？13内垣入能童名称，并求出电动机能莹利月率n・9.如屋所示是电动蛇畸的电络原理圄.当K接到3. 4两个接线栏，蛇崎前进・并R通过離纵滑动变殂雜R1的蓿片P,改变币迸速受；当K冬到1、2两个接线柱，轮特慢慢后退•三知番电池的电压U=24VC保持不变）、定道电SR2=10Q,电动机的彰定功率P尸72U\额定电压U0-24V,电动机线圏电殂为2Q・Cl＞当轮椅后退时，宜流表示数为I=«-8A,此时电动机的实际功率为多少？C2）当电韵机以额定功空工作时.轮椅匀連利进，轮苟旻到的現力为36N,求戏时轮襦前进的遠复为大小.1・【雜蒼】空屯路国可矩.走值电IS 和宅夺机串厳在屯碍中，电压表VI 涎気的是电涼电压, 为10V ； ¥2测量的是是道电沮两端的电压，为4V,故A 错啜： 电路中的电流1=]=R 4。
预测12 非纯电阻电路与电路中的能量问题概率预测☆☆☆☆☆题型预测选择题☆☆☆☆计算题☆考向预测注意电功与电热的区别、理解闭合电路中的功率和效率问题，要特别注意电磁感应的电路问题。
1、纯电阻电路与非纯电阻电路的比较纯电阻电路非纯电阻电路实例白炽灯、电炉、电饭锅、电热毯、电熨斗及转子被卡住的电动机等工作中的电动机、电解槽、日光灯等能量转化电路中消耗的电能全部转化为内能W＝Q电路中消耗的电能除转化为内能外，还转化为其他形式的能W>Q 电功的计算W＝UIt＝I2Rt＝U2R tW＝UIt电热的计算Q＝UIt＝I2Rt＝U2R tQ＝I2Rt2、电源的功率和效率电源总功率任意电路：P总＝EI＝P出＋P内纯电阻电路：P总＝I2（R＋r）＝E2R＋r电源内部消耗的功率P内＝I2r＝P总－P出电源的输出功率任意电路：P出＝UI＝P总－P内纯电阻电路：P出＝I2R＝E2R（R＋r）2P 出与外电阻R 的关系电源的效率任意电路：η＝P 出P 总×100%＝UE ×100%纯电阻电路：η＝RR ＋r×100%1、非纯电阻电路的分析思路：处理非纯电阻电路问题时，要善于从能量转化的角度出发，围绕能量守恒定律，利用“电功＝电热＋其他能量”分析、求解。
2、电源的输出功率与外电阻的关系 由P 出与外电阻R 的关系图象可知：（1）当R ＝r 时，电源的输出功率最大，最大值P max ＝E 24r 。
（2）当R ＞r 时，随着R 的增大，输出功率P 出越来越小。
（3）当R ＜r 时，随着R 的增大，输出功率P 出越来越大。
（4）当P 出＜P max 且不为0时，每个输出功率对应两个外电阻R 1和R 2，且R 1R 2＝r 2。
1．（2020·江苏高考真题）某汽车的电源与启动电机、车灯连接的简化电路如图所示。
当汽车启动时，开关S 闭合，电机工作，车灯突然变暗，此时（ ）A ．车灯的电流变小B ．路端电压变小C ．电路的总电流变小D ．电源的总功率变大【解析】A ．开关闭合时，车灯变暗，故流过车灯的电流I 灯变小，A 正确；B ．电路的路端电压为=U U I R =路灯灯灯I 灯变小，路端电压变小，B 正确；C ．总电流即干路电流为U E U I rr-==内路干U 路减小，干路电流增大，C 错误；D ．电源总功率为P EI =干总I 干增大，总功率变大，D 正确。
