第45卷第1期2022年1月地震研究JOURNAL OF SEISMOLOGICAL RESEARCH Vol.45,No.1 Jan.,2022第1期徐志双等:利用震源机制解走向判定地震影响场长轴方向此手段绘制了2014年新疆于田7.3级、云南鲁甸6.5级地震震动图。
前人研究成果和近年来应急经验表明,基于震源机制解走向判别地震影响场长轴方向在一些震例中是切实可行的,即修正后的地震影响场长轴方向与实际调查的极震区长轴方向相符性较好。
然而,这一方法是否适用于所有震例,以及评估偏差是多少,目前尚未有系统性的研究成果。
鉴于此,本文选取19702020年145个M≥5.0破坏性历史地震,研究其震源机制解走向和极震区长轴方向之间的偏差,考察以震源机制解走向作为判别地震影响场长轴方向是否满足震后快速评估的需求。
地震发生后,由于震源机制解产出需要一定的等待时间(约震后30 min),是否可以借鉴活动断层数据库使用方法,在震前准备好历史地震震源机制解走向数据库,震时直接读取震中附近历史强震震源机制解走向作为地震影响场长轴方向?为了检验该方法的可行性,本文对20102020年等震线长轴方向明显的50个强震及距震中最近的历史强震震源机制解走向与极震区长轴方向差值进行了统计研究。
1研究资料选取和震例分析震源机制解一般包含走向(φS)、倾角(δ)和滑动角(λ)3个参数,走向和倾角是断层的几何参数,描述发震断层的产状;滑动角是断层的运动参数,表示断层面上的滑动方向。
根据滑动角的不同,可将断层分为走滑-近走滑型(λ接近0°或±180°)、正断-近正断型(λ接近-90°)、逆断-近逆断型(λ接近90°)和其他类型(λ为其他值)。
本文以19702020年在中国大陆发生的破坏性地震为研究对象,整理了震源机制解和等震线资料齐全、等震线具有明显方向性的145个地震,历史地震空间分布如图1所示,除1980年2月14日新疆叶城5.8级地震震源深度达90km外,其余地震均为浅源地震。

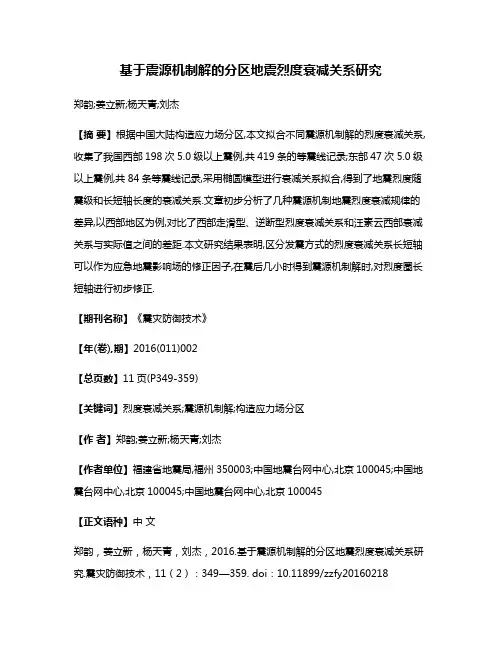

基于震源机制解的分区地震烈度衰减关系研究郑韵;姜立新;杨天青;刘杰【摘要】根据中国大陆构造应力场分区,本文拟合不同震源机制解的烈度衰减关系,收集了我国西部198次5.0级以上震例,共419条的等震线记录;东部47次5.0级以上震例,共84条等震线记录,采用椭圆模型进行衰减关系拟合,得到了地震烈度随震级和长短轴长度的衰减关系.文章初步分析了几种震源机制地震烈度衰减规律的差异,以西部地区为例,对比了西部走滑型、逆断型烈度衰减关系和汪素云西部衰减关系与实际值之间的差距.本文研究结果表明,区分发震方式的烈度衰减关系长短轴可以作为应急地震影响场的修正因子,在震后几小时得到震源机制解时,对烈度圈长短轴进行初步修正.【期刊名称】《震灾防御技术》【年(卷),期】2016(011)002【总页数】11页(P349-359)【关键词】烈度衰减关系;震源机制解;构造应力场分区【作者】郑韵;姜立新;杨天青;刘杰【作者单位】福建省地震局,福州350003;中国地震台网中心,北京100045;中国地震台网中心,北京100045;中国地震台网中心,北京100045【正文语种】中文郑韵，姜立新，杨天青，刘杰，2016.基于震源机制解的分区地震烈度衰减关系研究.震灾防御技术，11（2）：349—359. doi：10.11899/zzfy20160218地震烈度衰减关系在抗震设防和震后烈度快速评估等工作中，具有重要的实际意义。
我国幅员辽阔，地质结构复杂，很多研究者已对不同地区、不同地质构造环境的地震烈度衰减关系进行了研究，得出了适用于各个地区的统计关系。
汪素云等（2000）将中国分为东、西部两个区，建立了分区的烈度衰减关系；有些研究人员考虑了地质构造环境和震害分布特点，将川滇地区分为西南地区和盆地地区，分别确定了烈度衰减规律（雷建成等，2007；孙继浩等，2011）；谭明等（2011）分不同时段和区域，得到了符合新疆地区的衰减关系。
地震震源机制与构造应力场演化的时空关联研究地震是地球内部能量释放的一种现象，研究地震的震源机制和构造应力场演化对于理解地球的内部运动和地震灾害预测具有重要意义。
本文将探讨地震震源机制与构造应力场演化的时空关联，分析地震与构造应力场相互作用的关系。
一、地震震源机制地震震源机制是指地震发生时断层的滑动类型和方向。
地震震源机制的研究可以揭示地壳微观应力和变形的特征，从而帮助科学家理解地震的成因和发展趋势。
通过使用地震仪器记录地震波，地震学家可以推测地震发生时断层的滑动情况。
根据震源机制，地震可以分为正断层震和逆断层震，也可以确定断层的滑动面和运动方向。
二、构造应力场演化构造应力场是指地壳中的应力分布情况。
地壳的构造应力来源于板块运动、重力和岩石变形等因素。
构造应力场的研究可以帮助科学家预测地震活动的地点和强度。
构造应力场的演化与地震的产生和发展密切相关。
随着地壳的变形，构造应力场会发生变化，进而影响地震的发生。
三、地震震源机制与构造应力场演化的关系地震震源机制与构造应力场演化之间存在着紧密的关联。
首先，地震的发生会导致应力场的重新分布。
当地震发生时，断层上原先积累的应力得到释放，周围的应力会重新分布。
这种应力分布的再调整可能会引发附近的断层发生滑动，从而引发更多的地震。
其次，构造应力场的演化也会影响地震的发生。
当地壳受到应力的作用时，对断层的应力状态会有所改变。
如果构造应力场的演化给予断层足够的应力，就会促使地震的发生。
四、地震震源机制与构造应力场演化的时空关联地震震源机制与构造应力场演化具有明显的时空关联。
首先，在时间上，地震的发生和构造应力场的演化是连续进行的。
地壳中的构造应力在演化过程中会不断积累，最终导致地震的发生。
其次，在空间上，地震一般发生在构造应力场较大的区域。
这是因为构造应力场较大意味着断层上的应力积累相对较高，容易引发断层滑动和地震。
综上所述，地震震源机制与构造应力场演化之间存在着密切的时空关联。
地 震EARTHQUAKE 第39卷第1期2019年1月Vol. 39, No. 1Jan., 2019张家口地区近年中小地震震源机制解及应力场反演**收稿日期：2017-09-28；修改回日期：201740-09基金项目：河北省地縄局地纔科技星火计划项目"晋冀蒙交界地区典型盆地孕震动力学模型构建(DZ20160621076)"作者简介：王曰风(1974-).男.甘肃民勤人.高级工程师.主要从事地震学和地霍分析预测综合研究等工作王曰风，张秀萍，李峰，马利军，宋晓煜，刘燕翔，张珊珊(河北省地震局张家口中心台，河北 张家口 075000)摘要：利用垂直向Pg 和Sg 波最大振幅比方法.计算得到张家口地区2007 -2015年发生的中小地震震源机制解；通过系统聚类分析.研究震源机制分布特征与断裂活动的关系.并采用网格搜索法对张家口地区的现今地壳应力场进行反演.得到了较为精确的张家口地区的构造应力场。
结果表明：主压应力轴的走向范围：211°〜223°.即N E —SW 向；主张应力轴的走向范围：323°〜332°,即NNW -SSE 向，P 轴、T 轴都近于水平；两组节面的走向分别为N18°E 向和近EW 向(N83°E),破裂以水平走滑为主。
关键词：震源机制；系统聚类分析；网格搜索法；构造应力场；张家口地区中图分类号:P315. 7 文献标识码：A 文章编号:1000-3274(2019)01-0011-09引言地震是由于地球内部的岩体受到构造应力的作用，导致岩体突然断裂错动的结果。
目 前研究地壳应力状态较为可行并普遍采用的途径是通过测定大量的中、小地震的震源机制 解来分析研究发震断层的力学性质和动力学特征，大量的中、小地震的震源机制解的优势 结果可以反映区域构造应力场的特征。
20世纪80年代以来，梁尚鸿等⑴提出利用Pg 、Sg 最大振幅比资料反演中小地震的震源机制参数的方法，该方法利用区域台网地震仪垂直向 记录的Pg 、Sg 振幅比资料计算震源机制解.因其具有精度高、需要的记录资料量少等优点 而受到广泛应用.胡新亮等⑷还对本方法计算的震源机制解的可靠性进行全面深入分析. 经过实例对比分析•证实了利用区域地震台网Pg 、Sg 振幅比资料求得震源机制解的可靠 性。
arcgis画震源机制解
在实际地震工作中，有时需要绘制震源机制球（沙滩
球,BEACHBALL）。
为此，编制了一个ARCGISPYTHON脚本工具，可用于绘制SHAPEFILE格式的震源机制球。
图为利用该工具绘制的震源机制球。
由于球体为SHAPEFILE格式，不会产生不清晰的问题，并能叠加到任何地理底图上。
该工具需要准备的数据为包含震级，走向，倾角，滑动角（皆为数值属性）的ArcMap地震目录（SHAPEFILE点要素），工具可一次性批量绘出所有震源球。
1.修正了一个浮点截断误差造成ACOS函数超域的Bug；
2.增加了一个光滑度选项；
3.增加震源球与震中不叠压选项。
修正了一个与不同小数点格式相关的Bug.
1.增加了一个新的震源球叠压模式选项
2.提高了震源球分离速度。
v2.1版主要变化
1.提升震源球分离速度。
2.震源球要素坐标范围有效性检查
3.震源机制解参数有效性检查
4.空震源点(点数与表记录数不匹配)检查
5.其它细节变更。

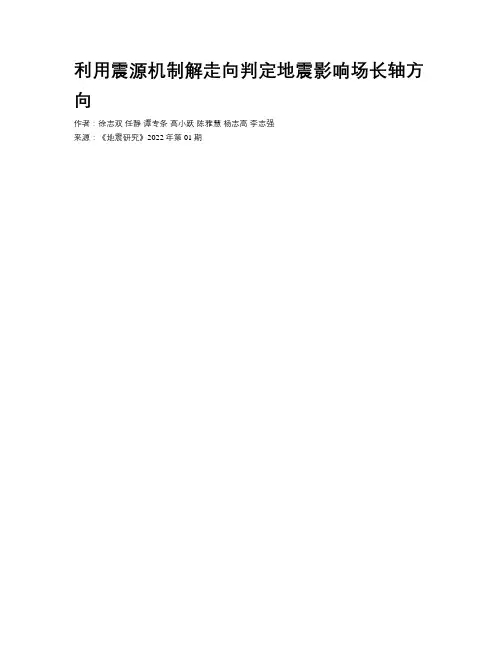

利用震源机制解走向判定地震影响场长轴方向作者：徐志双任静谭专条高小跃陈雅慧杨志高李志强来源：《地震研究》2022年第01期摘要：為了评估以震源机制解走向作为影响场长轴方向的适用性，以1970—2020年145个破坏性地震为研究对象，研究各地震的震源机制解走向和极震区长轴方向之间的偏差，发现两者平均差值为17.0°;走滑型、逆断型和正断型地震分别占研究地震总数的56.6%、19.3%和6.2%，其震源机制解走向与极震区长轴方向的平均差值分别为16.4°、16.2°和20.6°;有82.8%的地震的震源机制解走向与极震区长轴走向差值小于30°，说明该方法是可行的。
通过统计研究2010—2020年等震线长轴方向明显的50个强震震中附近区域历史强震震源机制解走向与极震区长轴方向差值，结果表明：有13个地震震中30 km范围内有历史强震发生，最近历史强震震源机制解走向与极震区长轴方向差值小于30°的有8个（62%）。
如果在距离地震震中30 km以内发生过历史强震，则可以综合考虑距震中最近的历史强震震源机制解走向和活动断裂走向来判定影响场长轴方向。
关键词：地震影响场;长轴方向;震源机制解;等震线图;极震区中图分类号：P315.94 文献标识码：A 文章编号：1000-0666（2022）01-0088-12doi：10.20015/ki.ISSN1000-0666.2022.00100 引言震后的灾害快速评估工作主要是对地震影响范围内的人口、经济、建筑物等进行综合考量，因此绘制地震影响场是震害快速评估的第一步。
地震发生后，地震灾害快速评估系统一般依据震中所在区域的烈度衰减关系（汪素云等，2000;张苏平等，2015）和活动断裂分布情况绘制地震影响场，以作为震害评估的基础和应急救援的依据（刘金龙，林均岐，2012）。
基于地震烈度衰减关系生成的地震影响场一般为一系列同心椭圆，椭圆长轴方向取距震中最近的活动断裂的走向。
第１期（总第１７８期）２０２１年３月四川地震 ＥＡＲＴＨＱＵＡＫＥＲＥＳＥＡＲＣＨＩＮＳＩＣＨＵＡＮＮｏ．１Ｍａｒ．２０２１收稿日期：２０２０－０８－１０；修回日期：２０２０－１１－１２作者简介：杨云存（１９８８－），女，工程师，主要从事地震监测与分析工作．Ｅ－ｍａｉｌ：５２６３８１６５９＠ｑｑ．ｃｏｍ．云南楚雄Ｍ４．７地震震源机制解分析杨云存，王华柳，段 毅，孙自刚（云南省地震局，云南昆明６５７１００）摘 要：选用云南省地震台网宽频带地震波形数据，采用ＣＡＰ震源机制解反演软件计算了２０１９年６月２４日云南楚雄Ｍ４．７地震的震源机制解并初步分析了该地震的发震构造特征。
结果显示：地震的矩震级为Ｍｗ４．７６，最优震源矩心深度为１３ ８ｋｍ，表明此次地震发生在上地壳浅部。
反演结果显示节面Ⅰ走向３２９°、倾角７３°、滑动角－１７１°；节面Ⅱ走向２３６ ３°、倾角８１ ４°、滑动角－１７ ２°。
震源机制解揭示此次地震的发震断层呈右旋走滑，与南华—楚雄断裂带走向一致，推测南华—楚雄断裂为此次地震的发震断裂。
关键词：ＣＡＰ方法；震源机制解；发震构造中图分类号：Ｐ３１５．３３ 文献标识码：Ｂ 文章编号：１００１－８１１５（２０２１）０１－００４４－０４ＤＯＩ：１０．１３７１６／ｊ．ｃｎｋｉ．１００１－８１１５．２０２１．０１．００９据中国地震台网中心测定，２０１９年６月２４日２１时２４分２１秒在云南省楚雄彝族自治州楚雄市（１０１ ６７°Ｅ，２４ ９８°Ｎ）发生Ｍ４ ７地震，震源深度１０ｋｍ。
此次地震发生在南华—楚雄断裂附近。
历史资料显示，１５１１年至今该断裂发生过９次５级以上地震，最大地震为１６８０年９月９日发生的Ｍ６ ８地震，最近一次中强地震发生在２００１年，震级为Ｍｓ５ ３。
震源机制解被认为是确定地震发震构造的关键依据，能够描述震源的性质及其破裂过程，并且能为分析孕震机理以及区域构造动力学环境提供参考（祁玉萍等，２０１３）。
