煤矿锚杆支护技术参数

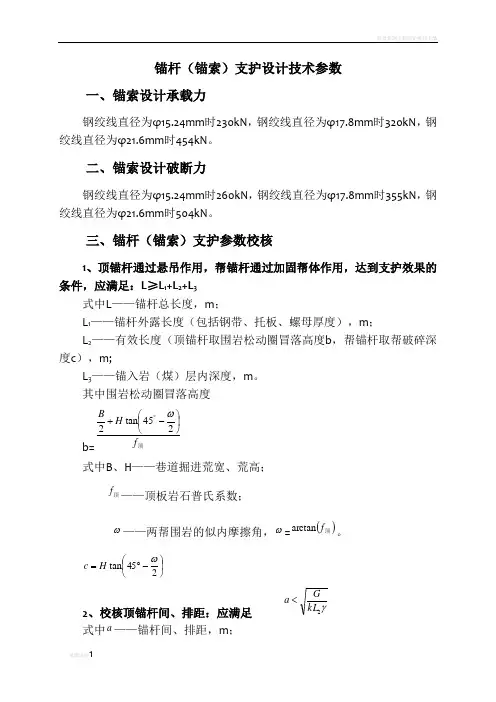

锚杆（锚索）支护设计技术参数一、锚索设计承载力钢绞线直径为φ15.24mm 时230kN ，钢绞线直径为φ17.8mm 时320kN ，钢绞线直径为φ21.6mm 时454kN 。

二、锚索设计破断力钢绞线直径为φ15.24mm 时260kN ，钢绞线直径为φ17.8mm 时355kN ，钢绞线直径为φ21.6mm 时504kN 。

三、锚杆（锚索）支护参数校核1、顶锚杆通过悬吊作用，帮锚杆通过加固帮体作用，达到支护效果的条件，应满足：L ≥L 1+L 2+L 3式中L ——锚杆总长度，m ；L 1——锚杆外露长度（包括钢带、托板、螺母厚度），m ；L 2——有效长度（顶锚杆取围岩松动圈冒落高度b ，帮锚杆取帮破碎深度c ），m;L 3——锚入岩（煤）层内深度，m 。

其中围岩松动圈冒落高度b=顶f H B ⎪⎭⎫ ⎝⎛-+︒245tan 2ω式中B 、H ——巷道掘进荒宽、荒高； 顶f ——顶板岩石普氏系数；ω——两帮围岩的似内摩擦角，ω=()顶f arctan 。

⎪⎭⎫ ⎝⎛-︒=245tan ωH c 2、校核顶锚杆间、排距：应满足γ2kL G a <式中a ——锚杆间、排距，m ；G ——锚杆设计锚固力，kN/根； k ——安全系数，一般取2；（松散系数） L 2——有效长度（顶锚杆取b ）;γ——岩体容重3、加强锚索长度校核，应满足d c b a L L L L L +++= 式中L ——锚索总长度，m ；aL ——锚索深入到较稳定岩层的锚固长度，m ；caa f f d K L 41⨯≥其中：K ——安全系数；1d ——锚索直径； af ——锚索抗拉强度，N/㎜2；c f ——锚索与锚固剂的粘合强度，N/㎜2；（10）？b L ——需要悬吊的不稳定岩层厚度，m ；c L ——托板及锚具的厚度，m ； dL ——外露张拉长度，m ；4、悬吊理论校核锚索排距：L ≤nF 2/[BH γ-（2F 1sin θ）/L 1] 式中 L---锚索排距，m ；B---巷道最大冒落宽度， m ；H---巷道最大帽落高度， m ；（最大取锚杆长度） γ---岩体容重，kN/m 3（包括顶煤+直接顶） L 1---锚杆排距, m,F 1---锚杆锚固力, kN;70F 2---锚索极限承载力, kN; θ---角锚杆与巷道顶板的夹角,75°; n---锚索排数,取1。

关于苍海煤矿M6、M16煤巷道支护锚杆（锚索）支护设计技术参数分析 一、锚索设计承载力钢绞线直径为φ15.24mm时230kN ，钢绞线直径为φ17.8mm时320kN ，钢绞线直径为φ21.6mm 时454kN 。

二、锚索设计破断力钢绞线直径为φ15.24mm时260kN ，钢绞线直径为φ17.8mm时355kN ，钢绞线直径为φ21.6mm 时504kN 。

三、锚杆（锚索）支护参数校核已知：M6、M16煤顶板为粉砂岩：以深灰色，薄层状粉砂岩为主，粉砂状结构，夹粉砂质泥岩，菱铁质细砂岩，细砂岩等，沙纹层理发育，局部显水平层理及斜层理。

顺槽巷道毛宽4.7米，高帮3.3米，采用锚网+锚索支护。

1、顶锚杆通过悬吊作用，帮锚杆通过加固帮体作用，达到支护效果的条件，应满足：L ≥L 1+L 2+L 3式中L ——锚杆总长度，m ；L 1——锚杆外露长度（包括钢带、托板、螺母厚度），0.1m ； L 2——有效长度（顶锚杆取围岩松动圈冒落高度b ，帮锚杆取帮破碎深度c ），m;L 3——锚入岩（煤）层内深度，按树脂锚固剂长度1.2m 计算。

其中围岩松动圈冒落高度顶f H B b ⎪⎭⎫ ⎝⎛-+=︒245tan 2ω式中B 、H ——巷道掘进荒宽、荒高；巷宽4.7米，巷高3.3米。

顶f ——顶板岩石普氏系数；粉砂岩取5ω——两帮围岩的似内摩擦角，ω=()︒=3.57arctan 顶f 。

967.0)34.16tan(245tan =︒=⎪⎭⎫ ⎝⎛-︒=H H c ω米66.05967.035.2245tan 2=+=⎪⎭⎫ ⎝⎛-+=︒顶f H B b ω米L ≥L1+L2+L3=0.1+0.66+1.2=1.96米，顶锚杆长度2.2米满足要求2．锚杆的直径计算锚杆的直径按杆体的承载力与锚固力等强度原则确定，即d 14.35mm === 式中：d ——锚杆杆体直径，mm;Q ——锚固力，按选取直径大于16mm 的树脂锚杆和施工初期职工的锚固工艺掌握程度，按80kN 计算；t σ——杆体抗拉强度，按选取锚杆的技术参数取为490MPa 。

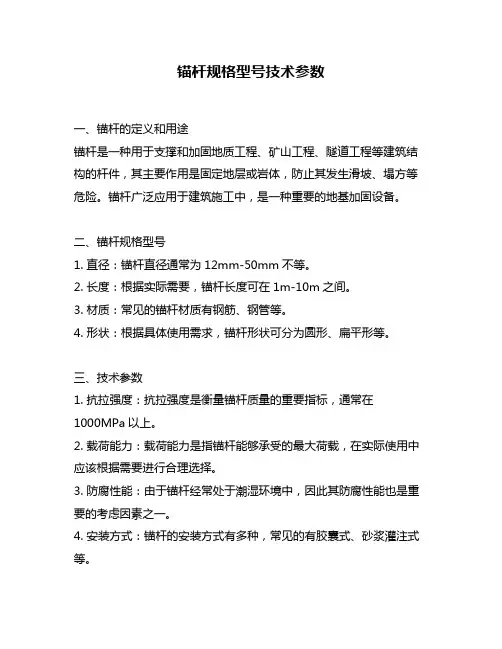

锚杆规格型号技术参数
一、锚杆的定义和用途
锚杆是一种用于支撑和加固地质工程、矿山工程、隧道工程等建筑结构的杆件，其主要作用是固定地层或岩体，防止其发生滑坡、塌方等危险。

锚杆广泛应用于建筑施工中，是一种重要的地基加固设备。

二、锚杆规格型号
1. 直径：锚杆直径通常为12mm-50mm不等。

2. 长度：根据实际需要，锚杆长度可在1m-10m之间。

3. 材质：常见的锚杆材质有钢筋、钢管等。

4. 形状：根据具体使用需求，锚杆形状可分为圆形、扁平形等。

三、技术参数
1. 抗拉强度：抗拉强度是衡量锚杆质量的重要指标，通常在
1000MPa以上。

2. 载荷能力：载荷能力是指锚杆能够承受的最大荷载，在实际使用中应该根据需要进行合理选择。

3. 防腐性能：由于锚杆经常处于潮湿环境中，因此其防腐性能也是重要的考虑因素之一。

4. 安装方式：锚杆的安装方式有多种，常见的有胶囊式、砂浆灌注式等。

四、应用范围
1. 地质工程：锚杆可以用于加固地下隧道、地下室、桥梁等建筑结构。

2. 矿山工程：锚杆可以用于加固矿山巷道、矿井支护等。

3. 隧道工程：锚杆可以用于加固隧道衬砌、隧道壁体等。

五、使用注意事项
1. 在使用锚杆时应根据实际需要选择合适的规格型号和数量。

2. 锚杆的安装必须由专业人员进行，以确保施工质量和安全性。

3. 在使用过程中应定期检查锚杆的状态和固定效果，及时进行维护和
更换。

煤矿锚杆锚索的支护标准煤矿锚杆锚索是煤矿安全生产中一种常见的支护设备，它主要用于固定和支撑巷道、巷道顶板、围岩等地下工程中的硬性支护。

为确保煤矿锚杆锚索的支护效果，需要严格按照相关标准进行设计、施工和检验。

以下是煤矿锚杆锚索的支护标准的相关参考内容：1. 对煤矿锚杆锚索的设计要求：- 根据巷道的尺寸和支护的要求，确定锚杆锚索的类型、直径和长度，并确保其强度和韧性适合当地地质和工况。

- 锚杆锚索的排列和布局应合理，避免集中应力和裂纹的生成，同时保证锚杆锚索之间的间距符合要求。

- 确保锚杆锚索在受力时能够均匀分布荷载，并能够有效地传递和分散地应力，提高支护效果。

2. 对煤矿锚杆锚索的施工要求：- 锚杆锚索的安装过程中，应先进行地质勘探，确定锚杆锚索的适用长度和位置，并清除周围的杂物和矿渣，确保可以正常安装。

- 锚杆锚索的预埋长度应符合设计要求，预埋部分应与周围巷道结构相衔接，确保锚杆锚索的固定效果。

- 在锚杆锚索的施工过程中，需要控制锚杆锚索的张力和注浆量，确保张力均匀，注浆均匀，并满足设计要求。

- 锚杆锚索的固定结构应合理，确保锚杆锚索的紧固性和可靠性。

固定式锚杆锚索应与端部锚索紧密衔接，同时在锚杆锚索固定的部位设置支承结构，增加锚杆锚索的支护效果。

3. 对煤矿锚杆锚索的检验要求：- 锚杆锚索的检验工作应定期进行，包括锚杆锚索的张力、变形等方面的检测，确保锚杆锚索的使用效果。

- 锚杆锚索的检验结果应进行记录和分析，并根据需要调整和改进使用的锚杆锚索的类型和参数。

- 锚杆锚索出现异常情况时，应及时进行处理和维修，以防止事故发生。

通过严格按照煤矿锚杆锚索的支护标准进行设计、施工和检验，可以确保锚杆锚索在煤矿的支护工程中发挥良好的效果，提高煤矿的安全生产水平，保障矿工的人身安全。

煤矿锚杆支护技术规范一、术语和定义1、煤巷：断面中煤层面积占4/5或4/5以上的巷道。

2、半煤岩巷：断面中岩石面积（含夹石层）大于1/5到小于4/5的巷道。

3、锚杆支护：以锚杆为基本支护形式的支护方式。

4、锚杆杆体破断力：锚杆杆体能承受的极限拉力。

5、锚杆拉拔力:锚杆锚固后，拉拔试验时，锚杆破断或失效时的极限拉力。

6、锚固力：锚杆的锚固部分或杆体在拉拔试验时，所能承受的极限载荷。

7、设计锚固力：设计时给定的锚杆应能承受的锚固力。

8、树脂锚杆：以树脂锚固剂配以各种材质杆体及托盘（托板）、螺母与减磨垫圈等构件组成的锚杆。

9、树脂锚固剂：起黏结锚固作用的材料称锚固剂，树脂锚固剂由树脂胶泥与固化剂两部分分隔包装成卷形。

混合后能使杆体与被锚固体煤岩黏接在一起。

10、锚固长度：锚杆的锚固剂或锚固装置与钻孔孔壁的有效结合长度。

11、端头锚固：锚杆的锚固长度不大于钻孔长度的1/3。

12、全长锚固：锚杆的锚固长度不小于钻孔长度的90％。

13、加长锚固：锚杆的锚固长度介于端头锚固与全长锚固之间。

14、拉拔试验：测试锚杆拉拔力的试验。

15、搅拌时间:安装树脂锚杆时，从开始搅拌树脂锚固剂到停止搅拌所用的时间。

16、等待时间：安装锚杆时，搅拌停止后到可以上紧螺母托板的时间。

17、预紧力：安装锚杆（锚索）时，通过拧紧螺母或采用张拉方法施加在锚杆（锚索）上的拉力。

18、预紧力矩：拧紧螺母使锚杆达到设计预紧力时，施加到螺母上的力矩。

19、锚杆快速安装：使用锚杆钻机连续完成搅拌树脂锚固剂、拧紧螺母的全过程。

20、初始设计：根据已有资料提出的巷道支护形式与参数。

21、信息反馈：对支护监测信息进行解释，并据此对支护设计进行验证和修改的过程。

22、正式设计：根据监测信息，对初始设计进行验证或修改，在技术性、经济性以及安全性等方面均能满足生产要求的支护设计。

23、巷道顶板离层临界值：支护设计或工程实践分析确定的巷道顶板允许的最大离层值。

煤巷锚杆支护参数设计方法煤巷的突出特点就是承受采动支承压力，围岩破碎，变形量大。

巷道锚杆支护设计，首先要对巷道所经受采动影响过程及影响程度进行准确的评估，对巷道使用要求和设计目标要予以准确定位。

比如，是按采动影响时的支护难度设计支护，还是按照采动影响前的使用要求设计，不同的设计思想，结果大不相同。

目前，我国煤巷支护设计方法大致分为三类，即工程类比法、理论计算法及实例法。

1）工程类比法工程类比法是当前应用较广的方法。

它是根据已经支护的类似工程的经验，通过工程类比，直接提出支护参数。

它与设计者的实践经验有很大关系。

然而，要求每一个设计人员都具有丰富的实践经验是不切实际的。

为了将特定岩体条件下的设计与个别的工程相应条件下的实践经验联系起来进行工程类比，做出比较合理的设计方案，正确的围岩分类是非常必要的。

进行围岩分类后，就可根据不同类别的岩层，确定不同的支护形式和参数。

（1）巷道围岩分类方法围岩分类方法的研究工作历史悠久，早在18世纪，在采矿及各地下工程已开始用分类的方法研究围岩的稳定性。

随着采矿和人们对岩石物理力学性质认识的不断深入，国内外围岩分类研究得到了迅速发展，据不完全统计，有影响的围岩分类有五六十种之多。

a. 普氏岩石分级法该法用岩石坚固性系数f（普氏系数）来对围岩分类，f值等于岩石的单向抗压强度除以10。

坚固性系数是岩石间相对的坚固性在数量上的表现，它最重要的性质在于不论是何种抗力，以及这种抗力是如何引起的，而给予岩石相互之间进行比较的可能性。

普氏岩石分级法来自实践，并且有抽象概括的程序可取，所提出的岩石坚固性系数值简单明确，到目前仍有一定的使用价值。

b. 煤矿锚喷支护围岩分类为了适应巷道锚杆支护的需要，原煤炭工业部颁布的《煤炭井巷工程锚喷支护设计试行规范》制定了煤矿锚杆支护围岩分类，见表1。

该分类综合考虑了岩石的单向抗压强度、岩体结构和结构面发育状况、岩体完整性系数、围岩稳定时间等多种因素，是一种典型的多指标分类方法。

煤巷锚杆支护技术规范1. 引言煤矿是我国能源工业的重要组成部分，煤巷的稳定性对保障生产安全至关重要。

煤巷锚杆支护技术是一种常用的支护方式，其能够有效地提高煤巷的稳定性和安全性。

为了规范煤巷锚杆支护技术的应用，保证煤矿生产的安全和高效性，制定本技术规范。

2. 术语和定义2.1 煤巷锚杆：指用于支撑煤巷围岩的金属杆件。

2.2 预应力锚杆：指在锚杆安装完成后对其施加一定的预应力的锚杆。

2.3 水平锚杆：指在水平方向上安装的锚杆。

2.4 垂直锚杆：指在垂直方向上安装的锚杆。

3. 材料要求3.1 锚杆材料应符合国家标准，具备良好的抗拉强度和耐腐蚀性能。

3.2 锚杆直径应根据煤巷围岩的岩性、倾角和围压等情况确定，确保锚杆足够强度和刚度。

3.3 预应力锚杆应采用高强度钢材，预应力锚杆的预应力应合理控制，确保煤巷的稳定性。

4. 锚杆支护设计4.1 锚杆支护设计应根据煤巷围岩的岩性、倾角、围压和断层等情况进行。

4.2 煤巷锚杆的布置应均匀、合理，保证煤巷围岩的稳定性。

4.3 锚杆的埋置长度应根据煤巷围岩的岩性和围压等情况确定，确保锚杆支护的有效性。

5. 锚杆施工要求5.1 锚杆的固定应采用专用的固定方法和设备，保证锚杆安装的牢固性。

5.2 预应力锚杆的预应力过程应严格控制，避免超过设计要求。

5.3 锚杆施工过程中应注意保证现场作业人员的安全。

6. 锚杆支护质量检验6.1 锚杆支护质量检验应包括锚杆的尺寸、质量和固定效果等内容。

6.2 对于预应力锚杆，还应进行预应力的测试和检查。

6.3 锚杆支护质量检验应按照规范和相关标准进行。

7. 锚杆支护的维护与管理7.1 锚杆支护应定期检查和维护，确保其正常运行。

7.2 对于老化和损坏的锚杆支护，应及时更换和修复。

7.3 锚杆支护设备和相关设施的管理应严格，确保其安全可靠性。

8. 应急处理8.1 对于突发情况和紧急情况，应制定相应的应急处理方案。

8.2 应急处理人员应接受专门培训，熟悉应急设备和操作程序。

煤矿锚杆支护技术参数资料讲解锚杆支护技术是在地下工程中广泛应用的一种地层控制技术，它通过将钢筋锚杆嵌入岩体中，形成一个稳定的支撑体系，以增强地层的承载能力和防止地层的变形破裂。

煤矿锚杆支护技术是一种特殊的锚杆支护技术，针对煤层地质条件和工作面开采环境而设计。

本文将对煤矿锚杆支护技术的参数资料进行详细讲解。

1. 锚杆直径和长度：锚杆的直径和长度是决定其承载能力的重要参数，也是根据地质条件进行设计的重要依据。

一般来说，煤矿锚杆的直径一般在25mm到50mm之间，长度一般在1.5m到4m之间。

直径较大的锚杆承载能力较高，但成本相对较高，需要根据具体情况进行选择。

2.锚杆间距：锚杆的间距是指相邻锚杆之间的距离。

煤矿锚杆的间距一般在0.8m到1.5m之间，根据岩体条件和支护要求进行设计。

间距较小可以增加锚杆的整体承载能力，但也会增加施工难度和成本。

3.锚杆的材质：煤矿锚杆一般采用高强度合金钢制作，具有优异的抗拉强度和抗腐蚀性能。

常用的材质有45号钢、40Cr钢和20Mn2钢等。

材质的选择应考虑到锚杆的承载能力、抗腐蚀性和经济性等因素。

4.锚杆的安装方式：煤矿锚杆的安装方式有多种，常见的有直插式和锚固式。

直插式安装方式适用于岩体条件较好的地方，锚杆直接插入岩体中，形成支撑体系。

而锚固式安装方式适用于岩体条件较差的地方，锚杆通过化学锚固剂固化在岩体中。

5.锚杆的预应力力量：预应力力量是通过对锚杆施加预拉力来产生的，它是增强锚杆承载能力的重要参数。

锚杆的预应力力量一般在20kN到100kN之间，具体数值根据地质条件和锚杆直径进行确定。

预应力力量的大小应根据具体工程要求和安全性进行选择。

总之，煤矿锚杆支护技术是一种重要的地层控制技术，合理选择和设计锚杆的参数是保证支护效果和安全性的关键。

通过对锚杆直径、长度、间距、材质、安装方式和预应力力量等参数的合理选择，可以提高锚杆的承载能力和稳定性，保证煤矿工作面的安全开采。

煤矿锚杆支护技术参数
一、锚杆材料参数
1.锚杆材质：锚杆一般采用高强度合金钢材作为材料，具有良好的抗拉强度和耐腐蚀性能。

2. 锚杆直径：根据不同巷道的条件和需要，锚杆直径一般为20mm到32mm之间。

3.锚杆长度：锚杆长度根据巷道的高度进行设计，一般为2m到5m之间。

二、锚杆布置参数
1.锚杆布置密度：锚杆的布置密度根据巷道围岩的稳定性要求进行设计，通常为每平方米布置6到8根锚杆。

2.锚杆锚固长度：锚杆的锚固长度一般为1.5m到2m之间，确保能够有效地抵抗巷道围岩的变形和压力。

3.锚杆锚固间距：锚杆的锚固间距根据不同巷道的岩层条件和压力进行设计，一般为1m到1.5m之间。

三、锚杆支护参数
1.锚杆预应力：锚杆的预应力根据巷道围岩的变形和压力进行调整，一般为6kN到10kN之间。

2.锚杆支护力：锚杆支护力在施工过程中要经过相关计算确定，一般为10kN到20kN之间。

3.锚杆锚固力：锚杆的锚固力需要根据巷道围岩的变形和压力进行计算，确保能够有效地支撑巷道围岩。

四、锚杆支护施工参数
1.锚杆支护施工速度：锚杆支护施工速度一般为每班次30根到50根
之间，具体根据巷道的长度和条件进行安排。

2.锚杆灌浆压力：锚杆灌浆压力应根据巷道围岩的密实程度进行调整，一般为10MPa到20MPa之间。

3.锚杆支护施工质量：锚杆支护施工质量应符合相关技术标准，确保
锚杆支护效果和巷道的安全性。

以上就是煤矿锚杆支护技术参数的一些基本介绍，通过合理的参数设
计和施工操作，可以有效地提高煤矿巷道的稳定性和安全性。

当然，实际
应用中还需要根据具体的矿井条件和需求进行调整和优化。

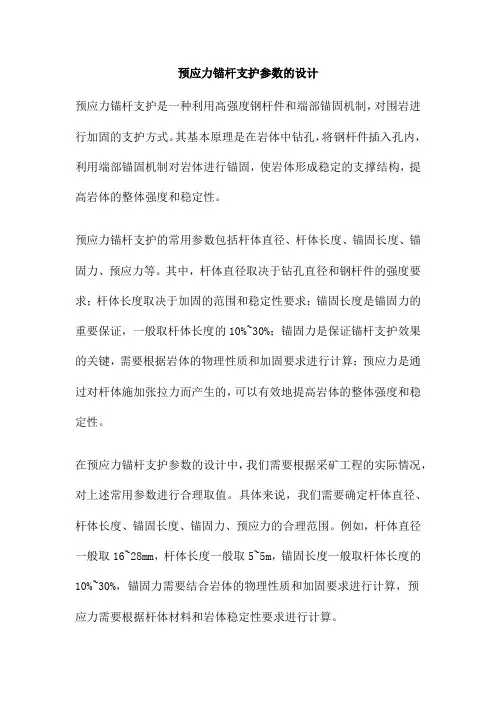

预应力锚杆支护参数的设计预应力锚杆支护是一种利用高强度钢杆件和端部锚固机制，对围岩进行加固的支护方式。

其基本原理是在岩体中钻孔，将钢杆件插入孔内，利用端部锚固机制对岩体进行锚固，使岩体形成稳定的支撑结构，提高岩体的整体强度和稳定性。

预应力锚杆支护的常用参数包括杆体直径、杆体长度、锚固长度、锚固力、预应力等。

其中，杆体直径取决于钻孔直径和钢杆件的强度要求；杆体长度取决于加固的范围和稳定性要求；锚固长度是锚固力的重要保证，一般取杆体长度的10%~30%；锚固力是保证锚杆支护效果的关键，需要根据岩体的物理性质和加固要求进行计算；预应力是通过对杆体施加张拉力而产生的，可以有效地提高岩体的整体强度和稳定性。

在预应力锚杆支护参数的设计中，我们需要根据采矿工程的实际情况，对上述常用参数进行合理取值。

具体来说，我们需要确定杆体直径、杆体长度、锚固长度、锚固力、预应力的合理范围。

例如，杆体直径一般取16~28mm，杆体长度一般取5~5m，锚固长度一般取杆体长度的10%~30%，锚固力需要结合岩体的物理性质和加固要求进行计算，预应力需要根据杆体材料和岩体稳定性要求进行计算。

根据上述参数范围和取值方式，我们可以得出以下预应力锚杆支护参数的具体设计公式：杆体长度L：L=f2×(Hmax-Hmin)其中，d为杆体直径，L为杆体长度，L1为锚固长度，Q为锚固力，σ为预应力，fffff5为经验系数，Dmax为钻孔直径，Hmax为加固的最大高度，Hmin为加固的最小高度，Pmax为最大许可荷载，σmax为材料的最大强度。

设计完成后，需要对设计公式进行验证和修正。

具体来说，我们需要将设计公式计算得到的参数值与实际采矿工程中的情况进行对比，根据对比结果对设计公式进行修正，以确保其合理性和可靠性。

预应力锚杆支护参数的设计是采矿工程中一项重要的任务，本文介绍了预应力锚杆支护的基本原理和常用参数，并针对预应力锚杆支护参数的设计进行了分析、推导和验证。

锚杆规格型号技术参数介绍锚杆是用于支护土体和岩体的一种重要工程材料，常见于隧道、地下工程、矿山等工程中。

不同的工程环境和要求会决定锚杆的规格型号和技术参数。

本文将详细探讨锚杆的规格型号以及相关的技术参数。

一、锚杆的分类按照用途和制造材料的不同，锚杆可以分为以下几类： 1. 钢筋锚杆：一般采用带肋钢筋制作而成，用于支护土体和岩体。

2. 预应力锚杆：采用预应力钢筋制作而成，可以在注浆作用下形成一定的预应力，用于加固和支护岩体。

3. 化学锚杆：由钢筋和注浆材料构成，注浆材料可以固化成坚固的锚固体，用于支护和加固土体。

4. 玻璃钢锚杆：由玻璃纤维和环氧树脂组成，具有良好的抗腐蚀性能，适用于含有酸碱等腐蚀性物质的环境。

5. 土工合成锚杆：由土工合成材料和钢丝组成，可用于土体的加固和支护。

二、锚杆的规格型号锚杆的规格型号应根据具体工程的要求进行选择，常见的规格型号包括直径、长度、抗拉强度等。

下面是一些常见的锚杆规格型号： 1. 直径：一般来说，锚杆的直径越大，抗拉能力越强。

常见的直径有12mm、16mm、20mm等。

2. 长度：锚杆的长度根据实际需要进行选择，一般为几米到十几米不等。

长一些的锚杆可以提供更好的支护和加固效果。

3. 抗拉强度：锚杆的抗拉强度是衡量其质量好坏的重要指标，常见的抗拉强度有400MPa、500MPa等。

三、锚杆的技术参数除了规格型号之外，锚杆的技术参数也是选择锚杆的重要考虑因素。

以下是一些常见的锚杆技术参数： 1. 抗拉能力：锚杆的抗拉能力是指其能够抵抗的最大拉力。

一般来说，抗拉能力越大，锚杆的牢固性和稳定性越好。

2. 抗剪能力：锚杆的抗剪能力是指其能够抵抗的最大剪力。

抗剪能力的大小决定了锚杆的抗侧推性能。

3. 疲劳寿命：锚杆在长期使用过程中要承受多次拉伸和松弛的作用，疲劳寿命是指锚杆在一定循环次数内能够保持其功能完好的能力。

4. 耐腐蚀性：锚杆在一些特殊的环境中会受到腐蚀作用，耐腐蚀性是指锚杆在腐蚀介质中能够保持完整性的能力。

一、支护参数：⒈锚杆：顶锚杆采用Φ16×1500（mm）的左旋无纵筋螺纹钢锚杆，间排距1500×1500（mm）；每根锚杆采用K2350、CK2350树脂锚固剂各一支。

钢托盘规格：采用Q235钢，长×宽×厚=200×200×8（mm）。

锚固力不小于100KN，螺母预紧力距不小于100N.m。

锚杆外露丝露出螺母30～50mm。

⒉锚杆允许误差：0—＋100mm。

施工中若遇复杂地质构造或顶板条件不好时，应根据现场实际情况制定补充安全措施加强支护。

二、支护材料锚杆及锚固剂：锚杆采用Φ22×2200（mm）左旋无纵筋螺纹钢锚杆；每孔采用K2350、CK2350树脂锚固剂各一支，锚固长度不少于1000mm，锚杆外露长度不超过30mm。

托盘为正方形，规格为长×宽=150×150×8(mm)的钢板压制而成，锚杆均使用配套标准螺母紧固；三、锚杆安装1.打锚杆眼：（1）首先要认真敲帮问顶，及时用长柄工具找掉危岩，确认安全后方可进行工作。

打眼时必须站在临时支护下进行作业。

（2）打眼前，要根据中腰线检查巷道断面的规格是否符合设计要求。

不符合要求时，必须处理。

（3）打顶锚杆眼使用MQT-130/3.2气动锚杆钻机打眼，打帮锚杆眼使用MQT-130气动锚杆机或风动煤钻打眼，打眼时采用湿式打眼。

（4）打眼深度为1500mm，锚杆外露长度不应大于30mm，锚杆安装必须设计要求。

打完眼后要用压风把眼内的积水、岩粉清理干净。

2.安装锚杆：（1）装树脂药卷前，先用锚杆插入孔内试探锚杆眼深度，看孔深是否符合要求，孔深不够时，应重新打眼达到要求为止。

（2）安装锚杆时，先把树脂药卷按规定的数量装入眼内，随后插入锚杆。

此时，安好联接套，插入锚杆帽头，使用风钻将锚杆旋转慢慢推进至眼底，搅拌15s，停钻，卸下锚杆帽头，待树脂锚固剂凝固后方可卸下联接套，上好托盘，将螺母用力矩扳手二次拧紧。

锚杆（锚索）支护设计参数验算指导意见矿属各采掘区队：为规范我矿锚杆（锚索）支护设计参数验算，特制定本意见，要求各队对照执行。

一、采用锚杆支护基本体系，辅助锚索加强支护的工作面执行以下参数验算标准。

用锚杆将软弱的直接顶板吊挂于坚固老顶上或采用锚杆将巷道开挖而引起松动的岩块连接在松动区外的完整坚固岩体上,使松动岩块不致冒落。

1.锚杆长度：L≥KH＋L1＋L2式中：L为锚杆长度,m；H为软弱岩层厚度或冒落拱高度,m；K为安全系数,一般取K＝2；L1为锚杆锚入稳定岩层的深度,一般取0.4m；L2为锚杆外露长度[钢筋网厚度+钢带厚度+托板厚度+螺母厚度+（0.01-0.05m）],m。

冒落拱高度按下式计算H=fB2/式中：B为巷道开挖宽度,m；f为岩石坚固性系数,二煤顶、底板岩石普氏系数f=3～5,取4。

2.锚杆的间排距计算锚杆间排距按以下公式计算：γaQ/KH式中：a为锚杆的间距,m；Q为锚杆的设计锚固力,取50KN；γ为被悬吊岩石的重力密度,二煤顶板重力密度为26.6KN/m3；K为安全系数,取K=2；H 为冒落拱高度,m。

a＞锚杆间排距即符合要求。

3.锚杆材质目前,我矿使用锚杆直径φ22mm、材质BHRB500左旋锚杆,屈服强度500MPa,抗拉强度670MPa,拉断载荷254.7KN 。

锚杆钢材抗拉强度如表1。

表1 锚杆钢材的抗拉强度4.钻孔与锚固参数)/(222d D l d l r r a -= 式中：r d 为锚固剂直径,mm ；D 为钻孔直径,mm ；d 为锚杆直径,mm ；r l 为锚固剂长度,m ，不同钻孔直径与锚杆直径的锚固参数如表2。

表2 不同钻孔直径与锚杆直径的锚固参数5.锚杆预紧力参数预紧力设计原则是控制围岩不出现明显的离、滑动与拉应力区,合理的预紧力值能够实现对离层与滑动的有效控制,选择锚杆预紧力为杆体屈服载荷的30%-60%，具体见附件《锚杆锚固力和预紧力矩计算》。

二、采用全锚索支护基本体系，辅助长锚索加强支护的工作面执行以下参数验算标准。

煤矿锚杆锚索的支护标准煤矿锚杆锚索是煤炭采掘过程中常用的一种支护措施，其作用是增加煤层巩固性，提高工作面的稳定性。

为了保障煤矿锚杆锚索的安全性和有效性，制定了一系列的支护标准，下面将从锚杆材料、杆长与杆径、锚索布置、支护力度等方面介绍相关参考内容。

1. 锚杆材料：煤矿锚杆锚索的材料要求高强度、耐腐蚀和抗拉断等性能。

常用的材料有高强度合金钢或碳素钢，其强度要符合国家相关标准。

2. 杆长与杆径：锚杆的长度和直径需要根据煤层的厚度、地质条件及支护要求进行合理选择。

一般情况下，锚杆的长度不得小于煤层厚度的1/3，直径要根据煤层的岩性及杆连接后结构的刚度进行确定。

3. 锚索布置：锚索的布置应遵循均匀、稳定、紧密的原则，以确保支护力度均匀分布并能有效限制煤层变形。

布置间距一般为锚杆长度的1-1.5倍，布置长度一般为工作面的1.5-2.5倍。

4. 支护力度：锚杆锚索的支护力度需要根据煤层的结构特点、应力状态及工作面的采矿方式等综合因素进行合理把握。

支护力度过大会导致煤层结构破坏，过小则无法有效支护煤层。

一般情况下，支护力度应控制在煤层最大应力的60%-70%之间。

5. 设计与施工标准：煤矿锚杆锚索的设计与施工需要遵循国家相关的标准和规范，如《煤矿锚杆锚索设计标准》（GB50005-2003）、《矿山锚杆锚索施工技术规程》（MT 118-1995）等。

其中，设计标准明确了锚杆杆长、钢筋直径、锚索布置等基本要求；施工技术规程详细规定了锚杆的安装、张拉、固定等操作步骤。

总之，煤矿锚杆锚索的支护标准应根据煤层的特点及工作面的实际情况进行合理调整。

高质量的锚杆锚索支护能够增加煤层的稳定性，保障矿工的安全工作，同时也能提高采矿效率，降低生产成本。

因此，建立科学的支护标准，加强施工质量管理，对于提升煤矿安全生产水平具有重要意义。

锚杆支护参数：（1）、顶锚杆通过悬吊作用，帮锚杆通过加固帮体作用，达到支护效果的条件，应满足：L≥L1+L2+L3式中：L—锚杆总长，m；L1—锚杆外露长度，顶锚杆取0.10m，帮锚杆取0.10m；L2—有效长度(顶锚杆取免压拱高b，帮锚杆取煤帮破碎深度c) m；L3—锚入岩层内深度取1.0m普氏免压拱高：b=[B/2+Htan(45°-ω帮/2)]/f顶式中：B、H—巷道掘进跨度和高度，B=5.0.m、H=3.8m；f顶—顶板岩石普氏系数，f顶取3；ω帮—两帮围岩的内摩擦角，ω帮取63.43°。

依上述公式计算:b=720mm c=570 mm得出：L顶≥1790mm L帮≥1720mm所选锚杆长度均能满足计算要求。

（2）、按锚杆所能悬吊重量校检锚杆的排间距：每根锚杆悬吊岩体重量G=rL2a²，锚杆锚固力Q应承担G的重量。

为了安全起见，再考虑安全系数K。

取K=2KG=Q a²=√Q/krL2L2─—巷道顶板岩体破碎带高度，mm；d —锚杆直径，18mm；qt——锚杆抗拉强度，5.0Mpa；r—岩体容重，2.5KN/m³;a —锚杆排间距，mm；计算：a=1.1ma＜（Q/KrL2）/2所选锚杆的锚固力Q≥50KN,计算得a＜1.2m，因而排间距参数能满足计算结果。

施工时取：a=800mm第四节支护工艺一、支护材料锚杆为Φ18×2000mm螺纹钢，每根锚杆使用1－2根树脂锚固剂；（累计长度500mm），木托板为600×200×60mm 硬杂木。

一、锚杆安装工艺1、首先要认真执行敲帮问顶制度，及时清理掉帮顶危岩，打眼必须在临时支护下进行，2、合理布置眼位，保证锚杆、锚索眼深度，3、使用锚杆机打眼时要先送水、后送风、停机则反之，4、打完眼后应用压风将孔内积水岩（煤）粉吹净。

二、安装锚杆1、装药卷前，先用锚杆插入孔内探查锚眼直度和深度是否符合要求，不符合要求应得新补打，2、安装锚杆时，先将药卷装入眼内，随后插入锚杆启动锚杆机，循序推至眼底，搅拌20S停机，20min后上托板，用电煤钻将螺母拧紧，3、锚杆每根使用1－2个树脂锚固剂（500mm/根），锚索每要使用2－3个树脂锚固剂(500mm/根)，4、托板要紧贴岩壁，不平要用木板填平，5、锚杆的锚固力不小于50KN。

锚杆索支护巷道常用力学参数设计相关力学参数设计锚杆设计锚固力：该型号锚杆屈服力的标准值。

《煤矿巷道锚杆支护技术规范》（GB/T35056-2018）锚杆预紧力：屈服力的30%-60%。

《煤矿巷道锚杆支护技术规范》G（B/T35056-2018）锚杆预紧力矩：一般不小于100N·m，不大于400N·m。

锚索预紧力：根据国内外经验,煤矿一般将锚索的预紧力设计为锚索破断载荷的30%～50%，在考虑预紧力损失前提下，现场锚索涨拉预紧力一般应为其拉断载荷的40%～70%。

锚索设计承载力：N t=m·n·S n·R m(m矿用锚索张拉应力控制系数，不大于0.6,n-钢绞线根数，S n单根钢绞线参考截面面积，R m钢绞线抗拉强度)。

例：φ21.6mm7股1860MPa锚索约300KN。

《矿用锚索》（MT/T 942 2005）锚索最大力：R U=η·n·S n·R m（η—锚具效率系数，约0.95，n-钢绞线根数，S n—单根钢纹线参考截面面积，R m钢绞线抗拉强度）。

例：φ21.6mm7股1860MPa锚索约475KN。

《矿用锚索》（MT/T 942 2005）顶板离层仪离层警戒值：巷道顶板允许的最大离层值即顶板离层警戒值。

各矿井应根据近年来本煤层、本采区矿压监测数据结合支护设计、工程实践分析确定。

一般常用计算方法有锚杆索最大延伸值法、多因素分析法。

离层警戒值主要有深、浅基点两个指标，单位mm。

锚杆（索）测力计初始值：锚杆（索）测力计初始值为锚杆（索）达到预紧力矩（力）设计值时，测力计表盘实际显示值。

原则上新装的锚杆测力计初始值不小于30KN，锚索测力计初始值不小于现场张拉力的50%。

锚杆（索）测力计警戒值：锚杆（索）测力计警戒值应根据支护设计和临近工作面矿压规律进行设计。

其中，锚杆测力计警戒值应按照该型号锚杆屈服载荷值大小而确定，如φ20mmBHRB335锚杆105KN；锚索测力计警戒值不大于锚索最大力，一般为为该型号锚索破断载荷的80%～85%。

锚杆、锚索支护参数设计1、锚杆长度锚杆的长度L 由锚杆外露长度L 1、锚杆有效长度L 2及锚杆锚固段长度L 3三部分组成，锚杆外露长度(L 1)与锚杆锚固段长度（L 3）易于确定，关键是锚杆有效长度（L 2）的确定。

L 2可按下述方法确定：（1）L 1=垫板厚度+螺母厚度+（0.02～0.03）m ，一般取0.15m ；（2）当巷道围岩存在松动破碎带时，L 2应大于围岩松动破碎带h ，h 可由声测法或采用抛物形压力拱理论估算（f ≥3）；H ＝fB 2 式中 B ——巷道开挖宽度，m ；f ——岩石坚固性系数，取3。

H ＝f B 29.0324.5=⨯=故此确定L 2的长度≥0.9m ；L 2应选择为不小于0.9m ；（3）L 3长度确定： m 635.06.020-3023l d -D d L 222r 222r 3=⨯==式中L 3 ——锚固长度，m ；d r ——锚固剂直径，23mm ；D ——钻孔直径，30mm ；d ——锚杆杆体直径，20mm ；L r ——锚固剂长度，0.6m 。

L 3长度为0.635m ；（4）锚杆长度L 确定：L=L 1+L 2+L 3=0.15+0.9+0.635=1.685m 。

为了确保顶板安全选用锚杆长度为2.2m 。

2、锚杆杆体直径锚杆杆体直径根据杆体承载力和锚固力等强度原则确定，则σtσt 52.35d Q=式中 d ——锚杆杆体直径，mm ；Q ——锚固力，由拉拔实验确定，kN;σt ——杆体材料抗拉强度，MPa.72.133355052.35σt 52.35d ===Q故此选择锚杆直径为d=20mm 。

3.锚杆间、排距锚杆间距（S c ）和排距（S 1）根据每根锚杆悬吊的岩石重量确定，通过锚杆按等距排列，及a=S C =S 1,则γL2a K Q=式中a ——锚杆间距，m ；K ——锚杆安全系数，一般取K=1.5～2；Γ——岩体容重，kN/m ³m 07.19.024250γL2a =⨯⨯==K Q 故此锚杆间排距确定为800×1000mm 。

各煤层巷道锚杆支护参数计算情况通常按悬吊理论计算确定锚杆参数1、L = L 1 + KL 2+ L 3式中：L 1 — 锚杆外露长度，一般取0.05m ；L 2 — 锚杆有效长度，m ；L 3 — 锚杆锚固长度，由拉拔试验确定，通常取0.3m ；K — 安全系数，通常取2.0；用普氏自然平衡拱理论确定松动破碎区的高度时，L 2应等于普氏免压拱的高度：当f ≥3时，L 2= 当f ﹤3时，L 2= ［ +hcot （45°+ ）］式中：f —岩石坚固性系数，1、3、5煤层顺槽顶板取3，9煤顶板取4；B —巷道宽度，1、3煤层顺槽顶板取4.5m ，5、9煤层顺槽顶板取5.1m 。

则：1、3、5、9煤层中L 2（1）=0.75m ；L 2（3）=0.75m ；L 2（5）=0.85m ；L 2（9）=0.64m 。

从而有L （1）=0.05+2×0.75+0.3 =1.85m ﹤2.4m ；L （3）=0.05+2×0.75+0.3 =1.85m ﹤2.4m ；L （5）=0.05+2×0.85+0.3 =2.05m ﹤2.4m ；L （9）=0.05+2×0.64+0.3 =1.63m ﹤2.4m ；根据上述结算结果可知，各煤层巷道顶板选用长度2.4m 的锚杆能够满足安全支护要求。

f B 2f 1f B 22、计算杆体直径通常根据杆体承载力与锚固力等强度原则，计算杆体直径d d= 35.52 式中：d —锚杆直径，mm ； Q —由拉拔试验确定的锚固力，根据集团公司文件要求取130KN ；t σ—杆体材料的抗拉强度，MSGLD-335系列等强螺纹钢式树脂锚杆杆体的抗拉强度490Mpa 。

则：d=18.3mm ﹤20~22mm即各煤层巷道顶板锚杆杆体直径20mm 或22mm 时，可以满足安全需求。

3、锚杆间距排距根据每根锚杆悬吊的岩重，计算锚杆间距排距e 、i ，通常按锚杆等距排列： e=i =式中：K —锚杆安全系数，一般取2.0；γ—被悬吊岩体重力密度，根据各煤巷顶板情况统一取25kN/m³。

铁迈煤矿锚杆（索）支护参数计算一、锚杆长度：按照加固拱原理确定锚杆参数：L≥L1+L2+L3其中：L -------锚杆全长，m；L1-------锚杆外露长度，一般取0.05-0.2m，包括垫板、螺母；为了进行拉拔试验通常取0.2M.L2-------锚杆有效长度（顶锚杆免压拱高与帮锚杆破碎深度较大值）m；L3-------锚杆锚固长度，一般为0.3-0.5m;L2= [B/2+Htan（45°-W/2）]/f其中：L2-------锚杆有效长度，m；B-------巷道掘进跨度，取3.8m；H-------巷道掘进高度，取3.5m；W-------围岩（煤体）内摩擦角，取45°；f-------岩石普世系数，取2.5；则L2=［3.8/2+3.5*tan（45°-45°/2）］/2.5=1.34所以锚杆长度L≥L1+L2+L3=0.2+1.34+0.5=2.0m，因此采用长度为2.0m的锚杆；结论1：锚杆长度确定为2.0m二、锚杆间排距B=√---Q/-(khr)------式中：B：锚杆间排距；Q：锚杆锚固力；取80KNK：安全系数，取2；h：巷道掘进宽度；3.8mr:上覆岩层平均体积重量取25 KN/m3则：B=√---Q/-(khr)-----= √-80/(2*3。

8*25--=0.649m,取0.6m.结论2：锚杆间排距确定为0.6m.三、锚索长度：为了加强锚固体的强度，减少煤岩顶板冒落，采用锚索的长度为： L=L1+L2+L3+L4其中：L---------锚索长度，m；L1 --------锚索深入稳定岩层锚固长度，m；L2 --------需要悬吊不稳定岩层（煤体厚度），取2.5m；L3 --------上托盘及锚具厚度，0.15m；L4 --------需要外露张拉的长度，取0.25m。

L1≥Kd1f a/4f c其中： K---------安全系数，取K=2；d1---------锚索钢绞线直径，取φ17.8mm；f a---------钢绞线抗拉强度，查得1860MPa；f c---------锚索与锚固剂粘合强度，取10N/mm²则：L1≥2*17.8*1860/4*10=1655.4计算得出L1≥1655mm，L1取2.0m则锚索长度为L= L1+L2+L3+L4=2.0m+2.5m+0.15m+0.25m=4.9m，因此锚索长度取5.0m。
