纺材名词解释全

吸湿性: 通常把纤维材料从气态环境中吸着水分的能力称为吸湿性缓弹性变形: 在外力作用下,随时间而逐步伸长或回复的变形,称为缓弹性变形.初始模量: 是指纤维拉伸曲线的起始部分直线段的应力与应变的比值，在起始段的斜率。

屈服点：在纤维拉伸曲线上伸长变形突然变得较容易时的转折点。

应力松弛:纤维在拉伸变形恒定条件下，应力随时间的延长而逐渐减小的现象称为应力松弛。

蠕变: 纤维在一恒定拉伸外力作用下，变形随受力时间的延长而逐渐增加的现象称为蠕变。

热定型: 热塑性材料,温度大于玻璃化温度,变形,保型冷却,变形稳定下来的工艺纤维的比热: 单位质量的纤维，温度升高(或降低)1℃所需要吸收(或放出)的热量，叫纤维的比热。

介电现象: 是指绝缘体材料(也叫电介质) 在外加电场作用下，内部分子形成电极化的现象。

介电损耗: 电介质在电场作用下引起发热的能量消耗，称为介电损耗。

静电现象: 是指不同纤维材料之间或纤维与其它材料之间由于接触和摩擦作用使纤维或其它材料上产生电荷积聚的现象。

玻璃化温度: 高聚物由玻璃态到高弹态的转变温度.(大分子链段”冻结”或”解冻”的温度).纤维耐热性: 是指纤维经热作用后力学性能的保持性纤维的热稳定性: 一般指纤维在热作用下的结构形态和组成的稳定性.马克隆值: 棉纤维在规定仪器和条件的流量大小,用国际认可的马克隆刻度表示;它是棉纤维成熟度和细度的综合反映.纱线的细度不匀: 是指纱线沿长度方向上的粗细不匀性.捻回数: 加捻使纱线的两个截面产生相对回转，两截面的相对回转数称为捻回数。

捻度: 纱线单位长度内的捻回数称为捻度.捻系数: 当纱线的密度δ视作相等时,捻系数与捻回角的正切值(tanβ)成正比,而与纱线粗细无关捻向: 是指纱线加捻的方向.捻回角: 加捻后表层纤维与纱条轴线的夹角，称为捻回角捻缩: 因加捻引起纱线的收缩称为捻缩.汉密尔顿指数: 是以计算纤维在纱截面中的分布矩为基础，求出两种纤维中一种的向外（内）转移分布参数。

混纺纱: 是由两种或两种以上不同种类纤维纺制而成的.针织物: 是由一组或多组纱线在针织机上按一定规律彼此相互串套成圈连接而成的织物。

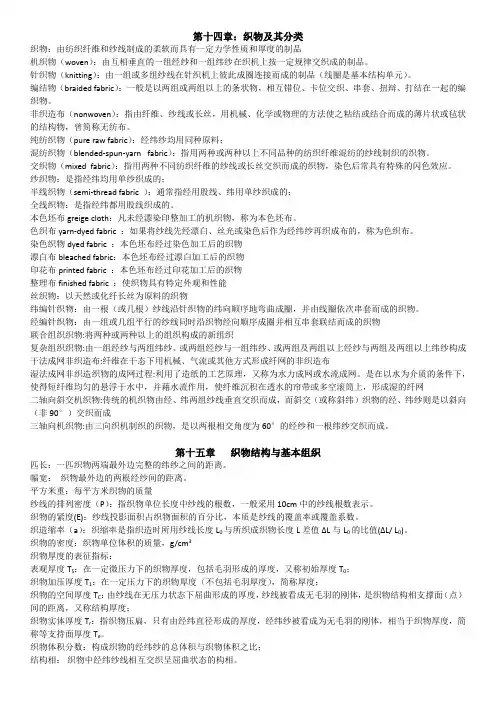

机织物: 是由平行于织物布边或与布边呈一定角度排列的经纱和垂直于织物布边排列的纬纱，按规律交织而成的片状纱线集合体织物的紧度: 是指纱线投影面积占织物面积的百分比，本质上是纱线的覆盖率或覆盖系数。

织物的密度: 是指织物单位体积的质量（g/cm3），是一般物质质量表达的基本指标。

织物结构相:以经纱屈曲波高和纬纱屈曲波高的比值h T / h W来描述经纬纱线在织物中的屈曲状态，称为织物结构相。

撕裂，亦称撕破: 织物在使用过程中经常会受到集中负荷的作用，使局部损坏而断裂。

织物边缘在一集中负荷作用下被撕开的现象称为撕裂，亦称撕破疲劳: 织物（或纤维、纱线）在较小拉伸力作用下直至断裂，是“疲劳”现象。

缩水性: 织物在常温水中浸渍或洗涤干燥后，长度和宽度发生收缩的性质称为缩水性，简称“缩水”吸湿微分热；材料在各种回潮率时吸着1克水放出的热量。

公定重量：纺织材料在拱顶回潮率时的重量也叫标准质量。

1、纤维的拉伸破坏机理答：纤维开始受力时，其变形主要是纤维大分子链本身的拉伸，即键长、键角的变形。

拉伸曲线接近直线，基本符合虎克定律。

当外力进一步增加，无定型区中大分子链克服分子链间次价键力而进一步伸展和取向，这时一部分大分子链伸直，也有可能从不规则的结晶部分中抽拔出来。

次价键的断裂使非结晶区中的大分子逐渐产生错位滑移，纤维变形比较显著，模量相应逐渐减小，纤维进入屈服区。

当错位滑移的纤维大分子链基本伸直平行时，大分子间距就靠近，分子链间可能形成新的次价键。

这时继续拉伸纤维，产生的变形主要又是分子链的键长、键角的改变和次价键的破坏，进入强化区，表现为纤维模量再次提高，直至达到纤维大分子主链和大多次价键的断裂，致使纤维解体。

纤维的拉伸破裂机理？答：a非晶区的大分子链伸直。

b各个结晶区逐步产生相对移动。

c大分子或基原纤在晶区中被抽拔移动越来越多；被拉断大分子增加。

d大分子或基原纤较稳定的横向联系受到显著破坏，明显相互滑移，大批分子抽拔、伸长、变形，迅速增大。

e第一，大分子或基原纤沿纤维轴向伸直，并平行，结晶区逐步解散；第二，由于取向度提高大分子间侧向结合力增大。

f结晶区更加松散；g在整根纤维最薄弱的截止上断开影响拉伸性质的因素纤维的内部结构a．聚合度：提高聚合度是保证高强度的首要条件。

b．纤维大分子的取向度：取向度增大，纤维断裂强度增加，断裂伸长率降低。

c．结晶度：纤维的结晶度愈高，纤维的断裂强度、屈服应力和初始模量表现得较高。

（2）试验条件的影响a．温度和相对湿度；b．试样长度：试样越长，弱环出现的概率越大，测得的断裂强度越低。

c 试样根数：由束纤维试验所得的平均单纤维强力比单纤维试验时的平均强力为低d．拉伸速度：拉伸速度对纤维断裂强力与伸长率的影响较大e．拉伸试验机类型。

纤维拉伸后会产生哪几种不同特征的变形？答：纤维在拉伸变形恒定条件下，应力随时间的延长而逐渐减小的现象称为应力松弛。

纤维在一恒定拉伸外力作用下，变形随受力时间的延长而逐渐增加的现象称为蠕变。

几种形变：急弹性变形、缓弹性变形、塑性变形。

*试述长丝纱和短纤维纱的拉伸断裂机理。

答：纱线的断裂过程：由于加捻的作用，纱中纤维相互紧密抱合，纱线的断裂过程就是纱中纤维的断裂和相互滑移的过程。

对于正常的环锭纺纱线来说，纱断裂时，纤维的断裂是主要的。

关于纱中纤维断裂破坏的过程，不同学者有不同的看法。

目前存在着绝然相反的两种不同观点。

观点之一是：在细纱拉伸过程中伸长大的外层纤维先被拉断，然后逐渐向内层纤维断裂扩展。

另一种观点则认为：纱线断裂时，中心即内层的纤维先断，然后纤维的断裂向外层扩展。

2讨论吸、放湿滞后的因素并解释？答：a能量获得概率的差异。

水分子要脱离和蒸发必须获得能量，而这一能量的获得，取决于其他高速运动粒子的碰撞，存在一个发生概率，或取决于更高的温度，但放湿与吸湿的环境条件是一致的，因此存在明显的能量与概率差异。

b水分子进出的差异。

水分子进容易出困难进快速出慢速，进多通道处单方向，是明显的滞后。

c纤维结构的差异。

其主要体现在吸湿后纤维不可逆的膨胀与微结构的变化，这些都导致有更多的机制保留水分子。

d水分子分布差异。

浓度的分布不一致存在明显的进入与退出的差别。

e热能作用的差别。

试述影响纤维的吸湿机制及理由吸湿机理是指水分与纤维作用及其附着与脱离过程Peirce理论认为纤维的吸湿包括直接吸收水分和间接吸收水分.直接吸收水分是由纤维分子的亲水性基团直接吸着的水分子,它紧靠在纤维大分子上,使纤维大分子间的结合力变化,影响着纤维的物理性能,间接吸收水分则接续在已被吸着的水分子上,间接地靠在纤维大分子上,属液态水,也包括凝结与表面和空隙的水.间接吸收水分对纤维的物理机械性质也有影响,尤其对纤维形态有影响。

影响纤维吸湿的因素答：1. 亲水基团的作用；纤维大分子中，亲水基团的多少和亲水性的强弱是影响其吸湿性的最本质因素。

2. 纤维的结晶度；水分子只能进入纤维的无序排列区域，而无法进入纤维的结晶区。

3. 纤维的比表面积和内部空隙；纤维的比表面积越大，表面能越高，表面吸附的水分子数则越多，纤维的吸湿性也越好。

4. 纤维中的伴生物和杂质；纤维的各种伴生物和杂质对吸湿能力也有影响。

5. 温湿度和气压；集中体现在纤维表面的凝水和纤维间的毛细吸水。

6. 空气流速的影响；当纤维材料周围空气流速快时，有助于纤维表面吸附水分的蒸发，纤维的平衡回潮率会降低。

不同吸湿性的纤维吸湿后力学性质有何变化？答：纤维吸湿后，其力学性质如强力、模量、伸长、弹性、刚度等随之变化。

一般纤维随着回潮率的增大，其强力模量、弹性和刚度下降，伸长增加。

原因是大分子链间的相互作用力减弱，分子易于构象变化和滑移。

吸湿对纺织工艺的影响纺织工艺：湿度太大，纤维回潮率太大，不易开松，杂质不易除去，纤维容易互相扭结，使成纱外观疵点增加。

湿度太低，纤维回潮率太小，会产生静电现象。

织造工艺：湿度太大，纱线回潮率太小，纱线较毛，影响顺利通过棕眼和筘齿，使经纱断头增多，而且会造成经纱开口不清，形成跳花、跑纱、星形跳等疵点，并影响织纹清晰度。

所以织造车间的相对湿度一般控制较高。

但太湿会使纱线容易伸长、弹性差。

纤维卷曲对加工和使用有何影响？答：纤维卷曲将使纤维的横向占有空间变大，而增加纤维集合体的膨松性，使纤维纵向收缩具有潜在的弹性伸长，从而增加纤维集合体的纵向可变形性。

在增加材料的膨松性与弹性的同时，又使纤维集合体的力学性能得到保持或损失较小。

担对加工成形中纤维的滑移的控制变得不易和有跳跃。

纤维卷曲甚至会使单纤维或纤维束的制样与测量变得困难，影响实际拉伸与卷曲的准确测量。

增加纤维或纤维集合体中的静止空气量的方法及依据。

答：控制纤维集合体密度，降低空气流动性；通过控制纤维层的体积质量密度，维持较多的静止空气；纤维细度越细，纤维制品中静止空气作用越强；纤维空腔量越大，静止空气越多。

纤维受热时，力学状态发生变化或转变的基本机理试述纤维影响纤维摩擦系数的因素答:1.纤维与纤维间的相对滑移速度的影响;2.表观接触面积的影响;3.正压力的影响;4.表面粗糙度的影响;5.表面硬度;6.纤维外观形态及表面附着物的影响;7.环境温湿度的影响.消除纤维静电主要措施：提高相对湿度；使用抗静电剂；采用不同纤维混纺；导电纤维的使用；加工机械接地或尖端放电。

纤维受热时，力学状态发生变化或转变的基本机理答：纤维受热作用时，性状会发生变化，较低温度时纤维性状稳定强度较高，延伸度较小初始模量较大。

温度逐渐升高时，强度下降，延伸性增大，模量降低。

当温度不同时，其内部结构会出现力学三态及转变特征：(1) 玻璃态（2）玻璃化转变区（3）高弹态（4）粘弹转变区（5）粘流态。

纤维双折射现象产生的原因及测量方法。

答：原因：当光沿着不同方向传播时，由于在该物质不同方向上的光密度不同，二使得光的传播产生差异。

测量方法：分为间接（浸没法）和直接测量方法。

为何说羊毛的丝光是劣化处理？有否优化性质的丝光处理？答：羊毛丝光的基本原理是将羊毛表面鳞片部分或全部腐蚀去掉，以达到丝光的效果。

虽然这种处理使纤维力学性能摩擦性能和光泽上都发生了根本的变化，但在羊毛结构和力学性质上肯定是劣化过程。

丝光法只有氯化剥蚀法和蛋白酶剥蚀法；故优化性质的丝光处理还有待研究。

1、试述再生纤维与天然纤维和与合成纤维的区别，其在结构和性能上有合同异？答：天然纤维主要组成物质为纤维素、蛋白质、从纤维状结构的矿物岩石获得的纤维等；化学纤维：凡用天然的或合成的高聚物以及无机物为原料，经过人工加工制成的纤维状物体统称为化学纤维。

合成纤维：以石油、煤、天燃气及一些农副产品为原料制成单体，经化学合成为高聚物，纺制的纤维。
