离心式与轴流式通风机

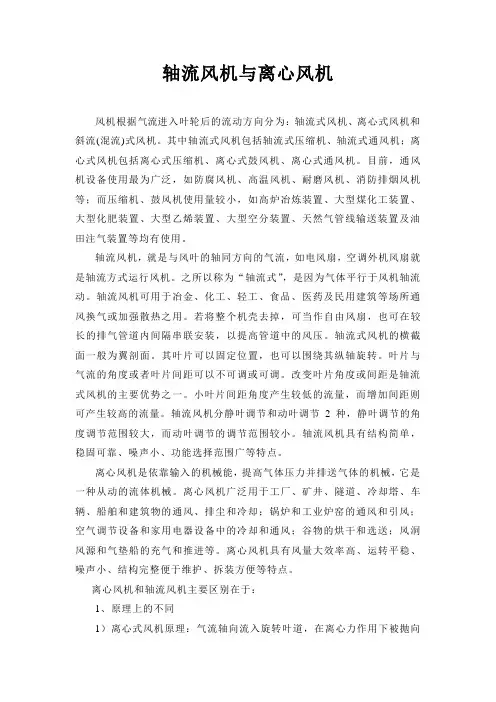

轴流风机与离心风机风机根据气流进入叶轮后的流动方向分为：轴流式风机、离心式风机和斜流(混流)式风机。

其中轴流式风机包括轴流式压缩机、轴流式通风机；离心式风机包括离心式压缩机、离心式鼓风机、离心式通风机。

目前，通风机设备使用最为广泛，如防腐风机、高温风机、耐磨风机、消防排烟风机等；而压缩机、鼓风机使用量较小，如高炉冶炼装置、大型煤化工装置、大型化肥装置、大型乙烯装置、大型空分装置、天然气管线输送装置及油田注气装置等均有使用。

轴流风机，就是与风叶的轴同方向的气流，如电风扇，空调外机风扇就是轴流方式运行风机。

之所以称为“轴流式”，是因为气体平行于风机轴流动。

轴流风机可用于冶金、化工、轻工、食品、医药及民用建筑等场所通风换气或加强散热之用。

若将整个机壳去掉，可当作自由风扇，也可在较长的排气管道内间隔串联安装，以提高管道中的风压。

轴流式风机的横截面一般为翼剖面。

其叶片可以固定位置，也可以围绕其纵轴旋转。

叶片与气流的角度或者叶片间距可以不可调或可调。

改变叶片角度或间距是轴流式风机的主要优势之一。

小叶片间距角度产生较低的流量，而增加间距则可产生较高的流量。

轴流风机分静叶调节和动叶调节2种，静叶调节的角度调节范围较大，而动叶调节的调节范围较小。

轴流风机具有结构简单，稳固可靠、噪声小、功能选择范围广等特点。

离心风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。

离心风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。

离心风机具有风量大效率高、运转平稳、噪声小、结构完整便于维护、拆装方便等特点。

离心风机和轴流风机主要区别在于：1、原理上的不同1）离心式风机原理：气流轴向流入旋转叶道，在离心力作用下被抛向叶轮外缘，从出风口排出。

2）轴流风机原理：气体轴向进入旋转叶道被加压后再从另一面轴向排出。

一般离心风机和轴流风机规范(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除离心式风机箱技术规范：离心风机箱技术规范风机类型风机结构应采用离心式或者混流式，箱体类型，其叶轮为钢制或者铝制，并整体经过静态和动态平衡。

叶轮平衡等级应达到AMCA 204标准的G2.5水平。

叶轮采用可单进风或者双进风叶轮（根据风量大小不同，选择最优化的箱式产品）。

质量标准风机性能应按照AMCA标准210和300进行检测，风机性能参数应是以风机整机进行实验检测所得数据。

生产企业应拥有全国工业品生产许可证和ISO9001质量体系认证。

箱体外壳采用镀锌钢 [可选项：环氧树脂静电喷涂处理的]单层箱体，箱体板材厚度应足够厚以降低振动和噪音。

消音型风机箱体为双层，外层应为镀锌钢，内层可采用消音措施，消音层为玻璃纤维材料或者橡塑消音板材质（根据风量风压，选择噪音小的箱体结构）。

其内部风机两侧进风口宽度应根据AMCA推荐的宽度进行设计，以减少紊流，提高效率，降低噪音。

轴风机轴应经过精车细磨和高温调制处理，达到HB370硬度。

驱动机构应按风机额定转速下最大功率的120％选型。

轴承轴承应采用优质可润滑滚珠轴承带有铸铁枕座，寿命L10：80,000小时。

电机电机应与风机负载紧密配合，防护等级IP54，绝缘等级F级。

当风机做消防用途时，电机置于气流之外，以避免高温烟气对驱动机构的影响，置于外部的电机、皮带、皮带轮应配有保护。

防爆结构[仅适用于防爆型]风机应符合AMCA 99规定的Spark C防爆结构，蜗壳进风口镶铜环，电机应采用隔爆电机，整机应通过国家防爆认证，生产企业应拥有防爆电气生产许可证。

消防风机及认证[仅适用于消防排烟]该风机作为消防风机应当通过JB/T 10563-2006《一般用途离心通风机技术条件》检验，应保证常规性能符合标准要求，并提供拥有检测资质的机构出具的检测报告。

离心风机知识汇总一、离心风机概述：风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。

风机分类及用途：按作用原理分类：透平式风机--通过旋转叶片压缩输送气体的风机。

容积式风机—用改变气体容积的方法压缩及输送气体机械。

按气流运动方向分类：离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。

轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后，近似在圆柱型表面上沿轴线方向流动。

混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。

横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。

通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000-8000Pa高压离心通风机：全压P=8000-30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500-3000Pa风机全称及型号表示方法：风机主要技术参数的概念0.95二、离心风机的组成及结构3.2. 机壳与进气室的维修保养除定期检查机壳与进气室内部是否有严重的磨损，清除严重的粉尘堆积之外，这些部位可不进行其他特殊的维修。

定期检查所有的紧固螺栓是否紧固，对有压紧螺栓部的风机，将底脚上的蝶形弹簧压紧到图纸所规定的安装高度。

说3.3. 轴承部的维修保养经常检查轴承润滑油供油情况，如果箱体出现漏油，可以把端盖的螺栓拧紧一点，这样还不行的话，可能只好换用新的密封填料了。

3.4. 其余各配套设备的维修保养各配套设备包括电机、电动执行器、仪器、仪表等的维修保养详见各自的使用说明书。

这些使用说明书都由各配套制造厂家提供，本制造厂将这些说明书随机装箱提供给用户。

3.5. 风机停止使用时的维修保养风机停止使用时，当环境温度低于5℃时，应将设备及管路的余水放掉，以避免冻坏设备及管路。

3.6.风机长期停车存放不用时的保养工作（1）将轴承及其它主要的零部件的表面涂上防锈油以免锈蚀。

摘要离心式通风机的设计包括气动设计计算，结构设计和强度计算等内容。

离心式通风机的气动设计分相似设计和理论设计两种方法。

相似设计方法简单，可靠，在工业上广泛使用。

而理论设讲方法用于设计新系列的通风机。

本文在了解离心通风机的基本组成，工作原理以及设计的一般方法的基础上，设计了一种离心通风机。

关键字：离心式通风机工作原理设计方法ABSTRACTThe design of Centrifugal fan includes the calculation of aerodynamic and the structure etc. The aerodynamic design of Centrifugal fan has two kinds of methods: one is the likeness designs, the other is theoretical designs. Based on above, this article designed a Centrifugal fan based on above.Key words: Centrifugal fan; working principle; design method1. 引言…………………………………………………………………… .(1)2. 离心式通风机的结构及原理 (3)2.1离心式风机的基本组成 (3)2.2离心式风机的原理 (3)2.3离心式风机的主要结构参数 (4)2.4离心式风机的传动方式 (5)3离心风机的选型的一般步骤 (5)4.离心式通风机的设计 (5)4.1通风机设计的要求 (5)4.2设计步骤 (6)4.2.1叶轮尺寸的决定 (6)4.2.2离心通风机的进气装置 (13)4.2.3蜗壳设计 (14)4.2.4参数计算 (20)4.3离心风机设计时几个重要方案的选择 (24)5.结论 (25)附录 (25)引言通风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。
