×××车型轴荷分配计算报告

106AUTO TIMEAUTOMOBILE DESIGN | 汽车设计浅析乘用车轴荷分配卫党辉天津清源电动汽车责任有限公司 天津市 300457摘 要： 对于乘用车来说，轴荷分配是整车设计中非常重要的一项工作。

轴荷分配与整车姿态、前后悬架的垂向刚度、侧倾刚度、上下行程、偏频、轮胎承载力等诸多重要设计元素直接相关，也与乘用车的操纵稳定性、行驶平顺性、制动系统系统匹配等有密切关系。

本文作者结合多年工作经验，以某HEV 车型为研究对象对轴荷分配进行研究分析。

关键词：乘用车；轴荷分配；整车姿态；操纵稳定性；行驶平顺性1　轴荷分配定义轴荷分配是指汽车质量分配到前后轴上的比例，一般以百分比表示，对于乘用车来说轴荷分配通常要计算空载、半载、满载三种载荷状态下的轴荷分配。

2　轴荷分配计算分析通常在计算轴荷分配时，需要事前确定整车各系统的质量以及质心坐标参数、乘员及其携带行李的质量以及质心坐标、轴距等具体关键设计参数。

下文以某HEV 车型为例，对轴荷分配计算过程进行分析。

2.1　空载轴荷分配某HEV 车型各系统的质量以及质心坐标参数值如表1所示，根据表1中的参数值，可得空载时整车的质心坐标计算公式为：将表1中的数据代入，求得某 HEV 车型整车空载时的坐标为（1045.5，-1.7，305.0）。

某HEV 车型整车空载状态下的受力情况如图1所示。

G k1——空载前轴载荷，N；G k2——空载后轴载荷，N；G k ——空载总重，N；a k ——空载时质心距前轴中心线的水平距离，mm；b k ——为质心距后轴中心线的水平距离，mm；L——轴距，mm。

根据整车空载时的受力图可知：质心距前轴中心线的水平距离：a k =x k =1045.5mm质心距后轴中心线的水平距离：b k =L-x k =2620-1045.5=1574.5mm根据受力平衡，将力G k 、G k1、G k2分别对前、后轴取矩，可得前、后轴所受地面作用力计算公式为：其中，G k =1873.6×9.8=18361.5N；a k =1045.5mm；b k =1574.5mm。

目录1.概述 (1)2.引用标准 (1)3.整车基本参数对比及标杆车试验数据 (1)4.空载质量参数及质心水平位置计算 (2)4.1.空载质量参数计算 (2)4.2.空载前后轴荷计算 (3)4.3.空载质心位置计算 (6)5.半载质量参数及质心水平位置计算 (7)5.1.半载质量参数计算 (7)5.2.半载前后轴荷计算 (7)5.3.半载质心位置计算 (9)6.满载质量参数及质心水平位置计算 (10)6.1. 满载质量参数计算 (10)6.2.满载前后轴荷计算 (11)6.3.满载质心水平位置计算 (13)7.1号标杆车车型最小转弯直径的校核计算 (14)8.轴荷及最小转弯直径计算结果汇总 (16)参考文献 (17)1.概述轴荷分配是汽车重要的基本参数，它对汽车的动力性、经济性、制动性、操纵性和稳定性、牵引性、通过性等主要使用性能和轮胎的选用及其使用寿命都有很大的影响。

汽车的最小转弯直径是汽车机动性的主要指标之一，数值也将直接影响到汽车的使用性能。

因此，在总布置设计时，必须对汽车的轴荷分配情况和汽车的最小转弯直径进行设计计算。

下面进行1号标杆车、2号标杆车二种车型分别在空载、半载、满载状态下的前、后轴荷分配的计算，并对最小转弯直径进行校核计算。

2.引用标准GB/T 12674－90 汽车质量（重量）参数测定方法GB/T 12673－90 汽车主要尺寸测量方法GB/T 3730.3－92 汽车和挂车的术语及其定义、车辆尺寸GB/T 5910-1998 轿车质量分布3.整车基本参数对比及标杆车试验数据表3-1是1号标杆车车型与标杆车测量值的整车基本参数对比。

表3-1 1号标杆车车型及标杆车测量值的基本尺寸对比由表1可以看出，1号标杆车车型与标杆车测量值相比整车基本参数有一些变化，但变化不大。

根据既定的整车设计方案，与标杆车相比，1号标杆车整车质量参数的变化主要集中在动力总成换装和车身外造型变化引起的质量变化。

关于整车轴荷分配的介绍与计算整车轴荷分配是指将整车总重按照一定的比例分配到各个轴上的过程，目的是为了保证车辆在行驶过程中各个轴组件的受力均衡，确保车辆的稳定性和安全性。

这个过程需要考虑到车辆的结构设计、载荷分配以及行驶要求等因素。

整车轴荷分配的计算方法有多种，其中较常用的是均衡法和气室积法。

下面将介绍这两种计算方法的原理和步骤。

首先是均衡法。

这种方法是根据车辆的结构特点和载荷情况，按照一定的比例将整车总重分配到各个轴上。

具体计算步骤如下：1.确定车辆的总重和各个轴的位置。

总重可以通过称重或者查看车辆资料获得，轴的位置需要根据车辆的结构设计来确定。

2.根据车辆的结构设计，确定各个轴的载荷比例。

一般情况下，前轴的载荷比例会比后轴大，且前后轴的载荷比例会根据车辆的用途和行驶条件而有所不同。

3.将整车总重按照确定的比例分配到各个轴上。

计算公式为：各轴的载荷=总重×载荷比例。

4.检查分配结果是否合理。

检查的重点是每个轴的载荷是否满足设计要求，以及整体分配结果是否与车辆的结构特点相吻合。

另一种计算方法是气室积法，该方法主要适用于空气悬挂系统的车辆。

具体计算步骤如下：1.确定车辆的总重和各个气室的位置。

总重可以通过称重或者查看车辆资料获得，气室的位置需要根据车辆的结构设计来确定。

2.根据车辆的结构设计和气室特点，确定气室的载荷比例。

一般情况下，前气室的载荷比例会比后气室大，且前后气室的载荷比例会根据车辆的用途和行驶条件而有所不同。

3.根据气室的载荷比例，计算每个气室的体积。

计算公式为：气室体积=总重×载荷比例÷重力加速度。

4.根据每个气室的体积，调整气室的气压。

调整气压的目的是使各个气室的载荷达到设计要求。

整车轴荷分配的计算是车辆设计和制造过程中非常重要的一环，其结果直接影响着车辆的操控性能和行驶安全性。

因此，在进行轴荷分配计算时，需要充分考虑到车辆的结构特点、载荷情况以及行驶要求等因素，确保分配结果符合设计要求。

4 轴荷分配及质心位置的计算4.1轴荷分配及质心位置的计算根据力矩平衡原理，按下列公式计算汽车各轴的负荷和汽车的质心位置：g1l1+g2l2+g3l3+…=G2Lg1h1+g2h2+g3h3+…=Gh gg1+g2+g3+…=G （4.1）G1+G2=GG1L=GbG2L=Ga式中：g1、g2、g3——各总成质量，kg；l1、l2、l3——各总成质心到前轴距离，m；h1、h2、h3——各总成质心到地面距离，m；G1——前轴负荷，kg；G2——后轴负荷，kg；L——汽车轴距，m；a——汽车质心距前轴距离，m；b——汽车质心距后轴距离，m；h g——汽车质心到地面高度，m。

质心确定如表 4.1所示表4.1 各部件质心位置⑴.水平静止时的轴荷分配及质心位置计算 根据表4.1所求数据和公式（4.1）可求 满载：G 2=kg Llg ni ii 99.305236.310258.061==∑=G 1=4695-3052.99=1642.01kgm G L G a 18.2469536.399.30522=⨯=⨯=m a L b 18.118.236.3=-=-= 前轴荷分配：469501.16421=G G =35.0％后轴荷分配：469599.30522=G G =65.0％ 0.97m 46954555.451===∑=Ghg h ni ii g 空载：=-=='∑=36.35.641206.1025812Llg G ni ii 1144.51kg='1G 2G G '-'=（2250+3×65）-1144.51=1300.49kg m G L G a 96.249.130036.351.1144''2=⨯=⨯=m a L b 4.096.236.3=-=-= 前轴荷分配:==''244549.13001G G 53.2％ 后轴荷分配：==''244551.11442G G 46.8％ 907.02445926.22161=='=∑=G hg h ni ii g根据表4.1,得知以上计算符合要求表4.2各类汽车的轴荷分配a.水平路面上汽车满载行驶时各轴的最大负荷计算对于后轮驱动的载货汽车在水平路面上满载加速行驶时各轴的最大负荷按下式计算：gg z h L h b G F ϕϕ--=)(1gz h L GaF ϕ-=2 （4.2）式中：1z F ——行驶时前轴最大负荷，kg ； 2z F ——行驶时后轴最大负荷，kg ；ϕ——附着系数，在干燥的沥青或混凝土路面上，该值为0.7～0.8。

整车轴荷计算范文1.车辆自身重量：车辆自身的重量是整车轴荷计算的基础，需要计算车身、底盘、发动机、驱动系统和附属设备等各个部分的重量，并根据车辆的设计要求和标准，将这些重量按照一定的比例分配到各个轴上。

2.载荷重量：除了车辆自身重量，还需要考虑车辆运输时所承载的货物、物品或乘客的重量。

根据实际情况和设计要求，将这部分载荷重量按照一定的比例分配到各个轴上。

3.车辆的布局和结构：不同类型的车辆具有不同的布局和结构，例如乘用车、商用车、客车、货车等。

对于相同类型的车辆，不同的轴距和轮距也会对轴荷分配产生影响。

需要根据车辆的布局和结构来确定各个轴的载荷分配比例。

4.车辆的使用环境和工况：车辆在不同的使用环境和工况下，所受到的荷载也会有所不同。

例如，在恶劣的路况或山区道路中行驶时，车辆所受到的荷载会更大。

因此，需要根据车辆的使用环境和工况来确定各个轴的载荷分配比例。

1.确定车辆自身重量：通过车辆的设计图纸和相关技术规范，确定车身、底盘、发动机、驱动系统和附属设备等各个部分的重量，并计算总重量。

2.确定载荷重量：根据实际情况和设计要求，确定车辆运输时所承载的货物、物品或乘客的重量，并计算总载荷重量。

3.确定载荷分配比例：根据车辆的布局和结构，确定各个轴的载荷分配比例。

一般情况下，前轴承受的荷载比例大于后轴，但具体比例需要根据车辆的类型和使用要求来确定。

4.计算各个轴上的荷载：根据确定的载荷分配比例和总重量，计算各个轴所承受的荷载。

例如，如果总重量为10吨，前轴的荷载分配比例为60%，后轴为40%，则前轴的荷载为6吨，后轴为4吨。

5.检查荷载是否满足要求：根据车辆的设计标准和规范，检查各个轴上的荷载是否满足要求。

如果超过了设计要求，需要重新调整载荷分配比例或进行结构和材料的调整。

整车轴荷计算是保证车辆安全性和使用寿命的重要环节。

正确的计算和合理的轴荷分配可以确保车辆在行驶过程中的平稳性和舒适性，减少磨损和损坏，并提高车辆的使用寿命。

一1、汽车的质量对汽车的动力性、燃油经济性、制动性、操纵稳定性等都有重要的影响。

在相同发动机的前提下，汽车的质量越大0-100m/s 的加速时间越长；行驶相同里程所消耗的燃油越多；由一定速度减小到零，在刹车时由于212E mv（m 为汽车总质量），质量越大，能量越大，对刹车盘的制动性要求也越高；在其他条件一样的情况下，质量越大，在转弯时产生的离心惯性力也越大，影响操纵稳定性。

所以我们必须对汽车的质量予以重视。

2、汽车的质量参数包括汽车整备质量、载客量、装载质量、质量系数、汽车总质量、载荷分配。

下面重点介绍一下整车整备质量、汽车总质量、轴荷分配三个概念。

①整车整备质量：指车上带有全部装备（包括随车工具、备胎（约18公斤）等），加满燃油（35公斤）、水”）。

②汽车总质量：是指装备齐全、并按规定装满客、货的整车质量。

③轴荷分配：汽车质量在前后轴的轴荷分配是指汽车在空载或满载静止的情况下，前后轴对支撑平面的垂直负荷，也可以用占空载或满载总质量的百分比来表示。

二轴荷分配对轮胎寿命和汽车的使用性能有影响。

在汽车总布置设计时，轴荷分配应考虑这些问题：从各轮胎磨损均匀和寿命相近考虑，各个车轮的载荷应相差不大；为了保证汽车有良好的动力性和通过性，驱动桥应有足够大的载荷，而从动轴载荷可以适当减少；为了保证汽车有良好的操纵稳定性，转向轴的载荷不应过小。

因此可以得出作为很重要的载荷分配参数，各使用性能对其要求是相互矛盾的，这要求设计时应根据对整车的性能要求、使用条件等，合理的选取轴荷分配。

汽车总体设计的主要任务：要对各部件进行较为仔细的布置，应较为准确地画出各部件的形状和尺寸，确定各总成质心位置，然后计算轴荷分配和质心位置高度，必要时还要进行调整。

此时应较准确地确定与汽车总体布置有关的各尺寸参数，同时对整车主要性能进行计算，并据此确定各总成的技术参数，确保各总成之间的参数匹配合理，保证整车各性能指标达到预定要求。

汽车的驱动形式与发动机位置、汽车结构特点、车头形式和使用条件等对轴荷分配有显著影响。

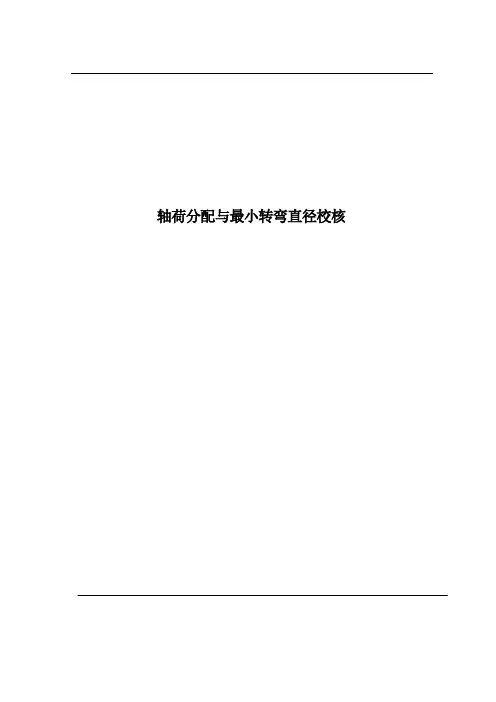

轴荷分配与最小转弯直径校核前言汽车的轴荷分配是汽车的重要质量参数,对汽车的牵引性、通过性、制动性、操纵性和稳定性等主要使用性能以及轮胎的使用寿命都有很大的影响，汽车的最小转弯半径是汽车机动性的主要指标之一，数值也将直接影响到汽车的使用性能，特制定此校核标准。

本标准的附录A为规范性附录。

目录一、概述....................... 错误!未定义书签。

二、某轿车空载质量参数及质心位置计算错误!未定义书签。

2.1某轿车空载质量参数计算 ...............错误!未定义书签。

2.2 某轿车空载质心水平位置计算...........错误!未定义书签。

三、某轿车满载质量参数及质心位置计算错误!未定义书签。

3.1某轿车满载质量参数计算 ...............错误!未定义书签。

3.2 某轿车满载质心水平位置计算..........错误!未定义书签。

四、最小转弯半径的确定........... 错误!未定义书签。

五、轴荷及最小转弯直径计算结果总结错误!未定义书签。

六、参考文献............... 错误!未定义书签。

一．概述汽车的轴荷分配是汽车的重要质量参数,它对汽车的牵引性、通过性、制动性、操纵性和稳定性等主要使用性能以及轮胎的使用寿命都有很大的影响。

因此，应根据汽车的布置型式、使用条件、及性能要求合理选定其轴荷分配。

汽车的最小转弯直径是汽车机动性的主要指标之一，数值也将直接影响到汽车的使用性能。

因此，在总布置设计时，必须对汽车的轴荷分配情况和汽车的最小转弯直径进行设计计算。

二．某设计整车参数及参考样车整车参数三．某车型轴荷计算3.1空载时的前后轴荷及质心位置计算3.1.1空载时的前后轴荷计算根据样车试验前后轴荷以及设计车型相对样车改动件（总成）的质量变化及其质心位置（坐标），按理论力学计算出设计车型的前后轴荷。

3.1.2空载质心水平位置计算由设计车型的整备质量、轴距、前后悬以及上步计算的前后轴荷等已知条件，按照理论力学计算出设计车型的质心水平位置（坐标）。

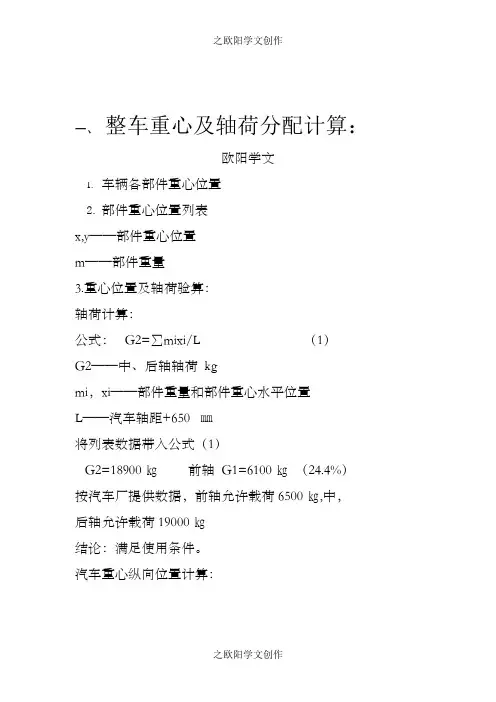

一、整车重心及轴荷分配计算：
1.车辆各部件重心位置
2.部件重心位置列表
x,y——部件重心位置
m——部件重量
3.重心位置及轴荷验算：
轴荷计算：
公式：G
2=∑m
ix
i/L
G
2——中、后轴轴荷kg
m
i，x
i——部件重量和部件重心水平位置
L——汽车轴距+650㎜
将列表数据带入公式（1）
G
2=18900㎏前轴G
1=6100㎏（24.4%）
按汽车厂提供数据，前轴允许载荷6500㎏,中，后轴允许载荷19000㎏
结论：满足使用条件。

汽车重心纵向位置计算：
公式：L
1=G
2L/G L
2=G
1L/G
G——汽车总质量
代入数据：L
1=3780㎜L
2=1220㎜
满载时汽车重心高度计算：
公式：h=∑m
iy
i/G (2)1）（
y
i——部件重心高度h——汽车重心高度
将列表数据代入公式（2）
h=1770㎜
空载时汽车重心高度计算：
仍用公式（2），减去垃圾重量
hg=1174㎜
二、汽车侧翻条件验算：
公式：tgβ=B/2h (3)
β——汽车侧倾稳定角B——汽车轮距B=1860㎜
代入数据：tgβ=0.792β=38.3°≥32°
结论：满足使用条件。

三、危险工况校核计算：
该车在垃圾箱满载，用拉臂钩将垃圾箱拉上车，垃圾箱后轮临界脱离地面时，以汽车不翘头（即前轴负荷≥0）为安全。

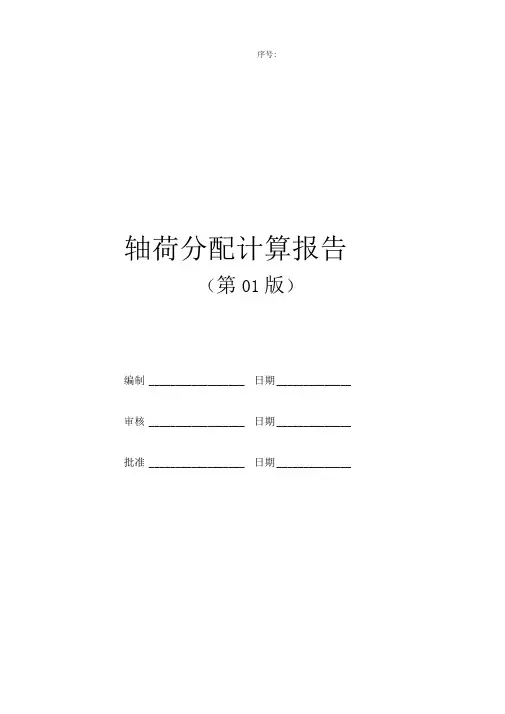

序号:轴荷分配计算报告（第01版）编制__________________ 日期______________ 审核__________________ 日期______________ 批准__________________ 日期______________目录1目的------------------------------------------------------------------------------------------- 3 2引用标准--------------------------------------------------------------------------------------- 3 3技术要求--------------------------------------------------------------------------------------- 3 4轴荷分配计算结果------------------------------------------------------------------------------- 3 5结论------------------------------------------------------------------------------------------- 31目的本报告适用于XXX车型轴荷分配计算2引用标准GB/T3730.2 道路车辆质量词汇和代码GB/T5910 轿车质量分布GB/T12674 汽车质量（重量）参数测定方法GB/T 19234 乘用车尺寸代码3技术要求整备质量状态：前轴荷不小于55%,满载质量状态：前后轴荷比例是50%: 50%。

4轴荷分配计算结果从以上图表可以看出，整备质量状态，前轴荷比例为55.59%,满足不小于55%的设计要求；满载质量状态（空载+2人），前后轴荷比例是50.76%和49.24%,与设计要求略有偏差＜以上轴荷分配是设计阶段冻结数据的最终结果，后期试制和批量生产阶段将持续跟踪5结论综上所述，XXX车型轴荷分配基本满足设计要求。

一、整车重心及轴荷分配计算：
欧阳学文
1.车辆各部件重心位置
2.部件重心位置列表
x,y——部件重心位置
m——部件重量
3.重心位置及轴荷验算：
轴荷计算：
公式：G2=∑mixi/L （1）
G2——中、后轴轴荷 kg
mi，xi——部件重量和部件重心水平位置
L——汽车轴距+650 ㎜
将列表数据带入公式（1）
G2=18900㎏前轴 G1=6100㎏（24.4%）按汽车厂提供数据，前轴允许载荷6500㎏,中，
后轴允许载荷19000㎏
结论：满足使用条件。

汽车重心纵向位置计算：
公式： L1=G2L/G L2=G1L/G
G——汽车总质量
代入数据： L1=3780㎜ L2=1220㎜
满载时汽车重心高度计算：
公式：h=∑miyi/G (2)
yi——部件重心高度 h——汽车重心高度
将列表数据代入公式（2）
h=1770㎜
空载时汽车重心高度计算：
仍用公式（2），减去垃圾重量
hg=1174㎜
二、汽车侧翻条件验算：
公式：tgβ=B/2h (3)
β——汽车侧倾稳定角 B——汽车轮距 B=1860㎜
代入数据：tgβ=0.792 β=38.3°≥32°
结论：满足使用条件。

三、危险工况校核计算：
该车在垃圾箱满载，用拉臂钩将垃圾箱拉上车，垃圾箱后
轮临界脱离地面时，以汽车不翘头（即前轴负荷≥0）为安全。

单后桥车轴荷分配计算
首先，需要计算出车辆的总重量。

车辆的总重量包括空车重量和额外装载的货物重量。

通常情况下，车辆的总重量是固定的，可以从车辆的技术参数中获取。

接下来，需要计算出车辆的轴距。

轴距是指车辆前后轴之间的距离。

轴距对于车辆的操控性和行驶稳定性有重要影响。

通常情况下，轴距是固定的，可以从车辆的技术参数中获取。

然后，需要确定车辆的车轴布局。

车轴布局是指车辆上各个轴的位置和数量。

常见的车轴布局包括前驱后桥、后驱前桥、前驱前桥等。

不同的车轴布局对于车辆的荷载分配有不同的影响。

最后，需要确定车辆的重心位置。

车辆的重心位置是指车辆重心在前后轴之间的位置。

重心位置对于车辆的稳定性和悬挂系统的设计有重要影响。

根据上述参数，可以使用以下公式计算出车辆在行驶过程中单个后轴所承载的荷载：
(1)若车辆为前驱后桥布局：
后桥轴荷=(总重量-空车重量)×后轴距/轴距
(2)若车辆为后驱前桥布局：
后桥轴荷=(总重量-空车重量)×前轴距/轴距
(3)若车辆为前驱前桥布局：
后桥轴荷=(总重量-空车重量)/2
这些公式可以根据车辆的具体参数进行调整和优化，确保车辆在行驶过程中的稳定性和安全性。

同时，还需要考虑车辆的悬挂系统和轮胎的承载能力，确保后桥轴荷不超过设计的极限。

在实际应用中，单后桥车轴荷分配计算也应该考虑到道路行驶条件、预计的载重状况和车辆的动力性能等因素，以获得更精确的计算结果。

此外，还需要定期检查和调整车辆的悬挂系统、轮胎和车轴等部件，确保车辆在行驶过程中的稳定性和安全性。

FR36M3GYY型运油半挂车设计计算书Q/FJTW.C.09-14FJ-FR36M3GYY-01设计：校对：审批：日期：整车计算书一、轴荷分配计算：半挂车总质量：34320（kg）半挂车整备质量：12000（kg）半挂车额定载质量：22320（kg）轴距：7280+1350（mm）后悬：1500（mm）整车外形尺寸：11526×2495×3710（mm）罐体外形尺寸：11160×2360×1740（mm）满载下轴荷分配计算：Rb＝4806×(34320-3000)÷8030＋3000≈21745(kg)Ra＝34320－21745＝12575(kg)空载下轴荷分配计算：Rb＝4806×(12000－3000)÷8030＋3000≈8386(kg)Ra＝12000－8386＝3614 (kg)结论：经计算，罐体轴荷分配满足<<GB1589-2004 道路车辆外廓尺寸、轴荷及质量限值>>要求。

二、罐体强度计算计算依据：GB 18564.1-2006附录D.2罐体设计δ＝P C D i ÷( 2［σ］ｔ φ)式中：δ-------- 罐体计算厚度，单位为毫米（mm）;P C ----- 计算压力，单位为兆帕（MPa）;D i -------- 罐体当量内直径，单位为毫米（mm），非圆形罐体横截面折算成等面积的等效圆形截面积直径。

［σ］ｔ-----设计温度下，罐体材料许用应力，单位为兆帕（MPa）; φ-------- 焊接接头系数，按JB/T4735或JB/T4734的规定选取。

根据以上公式，经查询及计算结果如下：P C----0.15MPa（GB 18564.1-2006 5.4.3.2 d）D i----φ2165mm（非圆形罐体横截面折算成等面积的等效圆形截面积直径。

）［σ］ｔ---- 188MPa (JB4735-1997表4-1)φ----焊接接头系数取0.85(JB4735－1997 3.7.1)δ＝0.15×2165÷（2×188×0.85）＝1.1mm依据GB 18564.1-2006附录D2.2罐体最小厚度(表D.1)的要求,当罐体当量直径大于1800mm时，罐体最小厚度应≥4mm,经上述强度计算，并考虑腐蚀裕量，罐体材料选取5mm/Q345B钢板制造。

前轴荷3000整车整备质量 G空后轴荷5995上装部分分配前轴负荷 g2总质量 G 8995上装部分分配后轴负荷 Z2底盘轴距 L 3300整车空载时前轴负荷 g空2653通过底盘整备质量3900整车空载时后轴负荷 Z空2427
通过
整车空载整备质量5080整车整备质量
上装部分质量 G21180满载上装对 g3 前轴负荷整车额定载质量 G33720满载上装 Z3 后轴负荷底盘空载时前轴负荷2613满载整车前轴负荷 g满2958通过
底盘空载时后轴负荷1287满载整车后轴负荷 Z满6037 Kg 超重！重新计算空载上装质心距后轴位置L2
100整车满载总质量8995kg 数据错误！重新计算
满载上装质心距后轴位置L3
100整车满载质心距后轴位置整车空载前轴轴荷比值52%整车满载前轴轴荷比值整车空载后轴轴荷比值
48%
整车满载后轴轴荷比值
3900401140
50801103610
1100#VALUE!#VALUE!
（包含司机的质
195。

汽车重心及轴荷分配
计算
一、整车重心及轴荷分配计算：
1.车辆各部件重心位置
2.部件重心位置列表
x,y——部件重心位置
m——部件重量
3.重心位置及轴荷验算：
轴荷计算：
公式： G2=∑m i x i/L （1）G2——中、后轴轴荷 kg
m i，x i——部件重量和部件重心水平位置
L——汽车轴距+650 ㎜
将列表数据带入公式（1）
G2=18900㎏前轴 G1=6100㎏（24.4%）
按汽车厂提供数据，前轴允许载荷6500㎏,中，
后轴允许载荷19000㎏
结论：满足使用条件。

汽车重心纵向位置计算：
公式： L1=G2L/G L2=G1L/G
G——汽车总质量
代入数据： L1=3780㎜ L2=1220㎜
满载时汽车重心高度计算：
公式： h=∑m i y i/G (2)
y i——部件重心高度 h——汽车重心高度
将列表数据代入公式（2）
h=1770㎜
空载时汽车重心高度计算：
仍用公式（2），减去垃圾重量
hg=1174㎜
二、汽车侧翻条件验算：
公式： tgβ=B/2h (3)
β——汽车侧倾稳定角 B——汽车轮距 B=1860㎜
代入数据： tgβ=0.792 β=38.3°≥32°
结论：满足使用条件。

三、危险工况校核计算：
该车在垃圾箱满载，用拉臂钩将垃圾箱拉上车，垃圾箱后轮临界脱离地面时，以汽车不翘头（即前轴负荷≥0）为安全。
