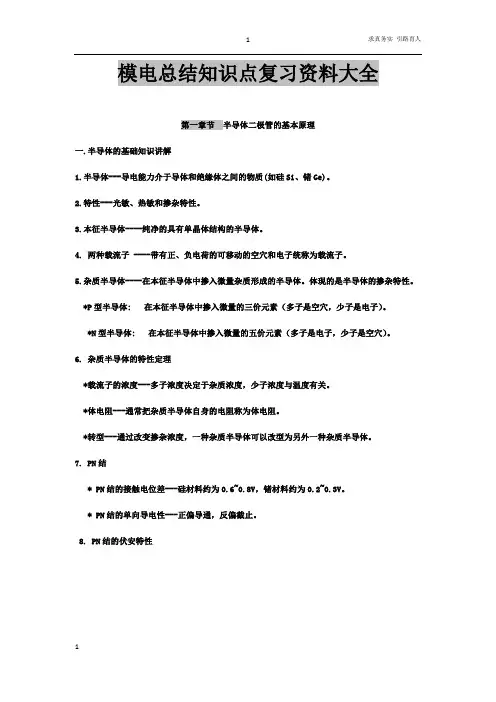

模电总结知识点复习资料大全第一章节半导体二极管的基本原理一.半导体的基础知识讲解1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6. 杂质半导体的特性定理*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
1）图解分析算法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路算法➢直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
*三种模型➢微变等效电路法三. 稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
《模电》第一章重点掌握内容：一、概念1、半导体：导电性能介于导体和绝缘体之间的物质。
2、半导体奇妙特性：热敏性、光敏性、掺杂性。
3、本征半导体：完全纯净的、结构完整的、晶格状的半导体。
4、本征激发：环境温度变化或光照产生本征激发，形成电子和空穴，电子带负电，空穴带正电。
它们在外电场作用下均能移动而形成电流，所以称载流子。
5、P型半导体：在纯净半导体中掺入三价杂质元素，便形成P型半导体，使导电能力大大加强，此类半导体，空穴为多数载流子（称多子）而电子为少子。
6、N型半导体：在纯净半导体中掺入五价杂质元素，便形成N型半导体，使导电能力大大加强，此类半导体，电子为多子、而空穴为少子。
7、PN结具有单向导电性：P接正、N接负时（称正偏），PN结正向导通，P接负、N接正时（称反偏），PN结反向截止。
所以正向电流主要由多子的扩散运动形成的，而反向电流主要由少子的漂移运动形成的。
8、二极管按材料分有硅管(S i管)和锗管(G e管)，按功能分有普通管，开关管、整流管、稳压管等。
9、二极管由一个PN结组成，所以二极管也具有单向导电性：正偏时导通，呈小电阻，大电流，反偏时截止，呈大电阻，零电流。
其死区电压：S i管约0。
5V，G e管约为0。
1 V ，其死区电压：S i管约0.5V，G e管约为0.1 V 。
其导通压降：S i管约0.7V，G e管约为0.2 V 。
这两组数也是判材料的依据。
10、稳压管是工作在反向击穿状态的：①加正向电压时，相当正向导通的二极管。
（压降为0.7V，）②加反向电压时截止，相当断开。
③加反向电压并击穿（即满足U﹥U Z）时便稳压为U Z。
11、二极管主要用途：整流、限幅、继流、检波、开关、隔离（门电路）等。
二、应用举例：（判二极管是导通或截止、并求有关图中的输出电压U0。
三极管复习完第二章再判）参考答案：a、因阳极电位比阴极高，即二极管正偏导通。
是硅管。
b 、二极管反偏截止。
f 、因V的阳极电位比阴极电位高，所以二极管正偏导通，（将二极管短路）使输出电压为U0=3V 。
绪论一.符号约定•大写字母、大写下标表示直流量。
如：V CE、I C等。
•小写字母、大写下标表示总量〔含交、直流〕。
如：v CE、i B等。
•小写字母、小写下标表示纯交流量。
如：v ce、i b等。
•上方有圆点的大写字母、小写下标表示相量。
如：等。
二．信号〔1〕模型的转换〔2〕分类〔3〕频谱二.放大电路〔1〕模型〔2〕增益如何确定电路的输出电阻r o？三．频率响应以及带宽第一章半导体二极管一.半导体的根底知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯洁的具有单晶体结构的半导体。
4. 两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
表达的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素〔多子是空穴，少子是电子〕。
*N型半导体: 在本征半导体中掺入微量的五价元素〔多子是电子，少子是空穴〕。
6. 杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的上下:假设 V阳 >V阴( 正偏 )，二极管导通(短路);假设 V阳 <V阴( 反偏 )，二极管截止(开路)。
