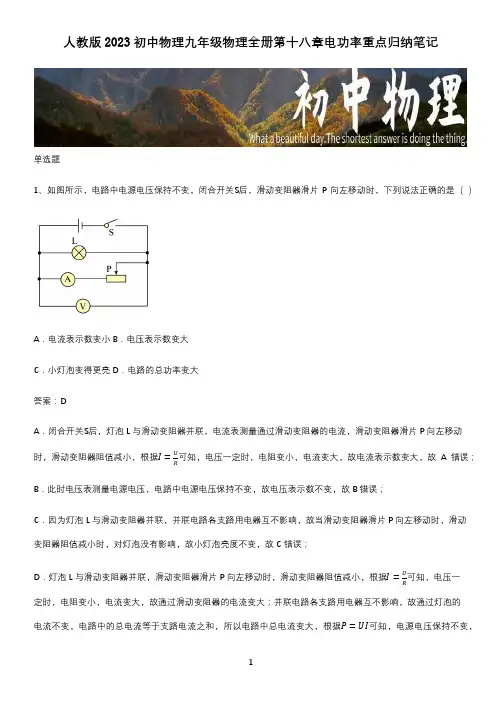

人教版2023初中物理九年级物理全册第十八章电功率重点归纳笔记单选题1、如图所示，电路中电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动时，下列说法正确的是（）A．电流表示数变小B．电压表示数变大C．小灯泡变得更亮D．电路的总功率变大答案：DA．闭合开关S后，灯泡L与滑动变阻器并联，电流表测量通过滑动变阻器的电流，滑动变阻器滑片P向左移动可知，电压一定时，电阻变小，电流变大，故电流表示数变大，故A错误；时，滑动变阻器阻值减小，根据I=URB．此时电压表测量电源电压，电路中电源电压保持不变，故电压表示数不变，故B错误；C．因为灯泡L与滑动变阻器并联，并联电路各支路用电器互不影响，故当滑动变阻器滑片P向左移动时，滑动变阻器阻值减小时，对灯泡没有影响，故小灯泡亮度不变，故C错误；可知，电压一D．灯泡L与滑动变阻器并联，滑动变阻器滑片P向左移动时，滑动变阻器阻值减小，根据I=UR定时，电阻变小，电流变大，故通过滑动变阻器的电流变大；并联电路各支路用电器互不影响，故通过灯泡的电流不变，电路中的总电流等于支路电流之和，所以电路中总电流变大，根据P=UI可知，电源电压保持不变，电路中总电流变大，故电路的总功率变大，故D正确。
故选D。
2、下列做法不符合安全用电的是A．将电水壶的金属外壳接地B．在家庭电路中插座与电灯连接必须是并联C．家庭电路布线时熔断器应在总开关之后D．使用测电笔时手不能接触笔尾金属体答案：DA．将电水壶的金属外壳接地，是为了漏电时防止触电，符合安全用电，故A不符合题意；B．插座与电灯连接必须是并联，符合安全用电，故B不符合题意；C．家庭电路布线时熔断器应在总开关之后，为了在换保险丝时不触电，符合安全用电，故C不符合题意；D．使用测电笔时手应接触笔尾金属体，故D符合题意。
故选D。
3、下列有关数据符合实际的是（）A．家用电饭锅正常工作时的电流约为4AB．家用冷暖空调的功率约为200WC．一个机械经改进后其效率可达100%D．一名中学生从一楼登上三楼克服自身重力做的功约为300J答案：AA．家用电饭锅正常工作时的功率在1000W左右，通过的电流约为I=PU=1000W220V≈4.5A左右，故A符合实际；B．家用冷暖空调的功率在1000W以上，故B不符合实际；C．使用任何机械做功时，都一定会有额外功，机械效率都小于100%，故C不符合实际；D．中学生体重约500N，三楼的高度为h＝2×3m＝6m该同学登楼做的功W＝Gh＝500N×6m＝3000J故D不符合实际。
人教版2023初中物理九年级物理全册第十八章电功率知识汇总笔记单选题1、如图甲所示电路中，电源电压不变，电流表的量程为0~0.6A，电压表的量程为0~15V，小灯泡参数“？V？W”模糊不清。
第一次只闭合开关S、S1，滑片P从a端移到b端；第二次只闭合开关S、S2，保证电路中所有元件都安全的前提下，最大范围内移动滑片P。
图乙是这两次实验过程绘制的电压表与电流表示数的关系图象。
下列判断正确的是（）A．定值电阻R0的阻值为15ΩB．小灯泡的参数为“4V2W”C．只闭合开关S、S2，电路的总功率最大时，灯与滑动变阻器的功率之比为5∶3D．只闭合开关S、S2，为保证电路安全，滑动变阻器的阻值范围为7.5~30Ω答案：C第一次只闭合开关S、S1，变阻器与电阻R0串联，电压表测变阻器两端的电压，电流表测电路中的电流。
第二次只闭合开关S、S2，变阻器与灯泡L串联，电压表测变阻器两端的电压，电流表测电路中的电流。
图乙是这两次实验过程绘制的电压表与电流表示数的关系图象，即滑动变阻器的U—I图象，由题可知，第一次只闭合开关S、S1，滑片P从a端移到b端，当滑片移到b端时，变阻器接入的阻值为0，其分得的电压为0（即电压表示数为0），所以图乙中直线为滑动变阻器与R0串联时的图象，曲线为滑动变阻器与灯泡串联时的图象。
A．只闭合开关S、S1，滑片P移到b端时，电路中只有R0，此时电路中电流最大为I大=0.4A在a端时，滑动变阻器与定值电阻串联，电路中的电流最小，最小为0.2A，滑动变阻器两端电压为U滑=4V由欧姆定律得，电源电压为U=I大R0=I小R0+4V即0.4A×R0=0.2A×R0+4V解得R0=20Ω。
所以电源电压为U=I大R0=0.4A×20Ω=8V故A错误；B．图乙中曲线为滑动变阻器与灯泡串联时的图象，由图象可知，当电压表示数最小为3V时，灯泡正常发光，则灯泡的额定电压U额=U-U V小=8V-3V=5V此时电路中的电流I额=0.4A，则小灯泡的额定功率P额=U额I额=5V×0.4A=2W则小灯泡的参数为“5V2W”，故B错误；C．只闭合开关S、S2，变阻器R与灯泡L串联，电路的总功率最大时，电流最大为0.4A，此时电压表示数U1=3V此时灯泡两端电压U L=U-U1=8V-3V=5V则灯与变阻器的功率之比为P L∶P1=U L I∶U1I=U L∶U1=5V∶3V=5∶3故C正确；D．因保证电路中所有元件都安全的前提下，最大范围内移动滑片P，由图乙知，当电压表示数最大为6.4V时，变阻器连入电路中的电阻最大，由图知，此时的电流为I滑=0.32A由欧姆定律可得，变阻器连入电路的最大电阻R滑大=U VI滑=6.4V0.32A=20Ω因为电流表的量程为0~0.6A，小灯泡的额定电流为0.4A，所以电路的最大电流为0.4A，此时滑动变阻器的电阻最小，此时小灯泡两端的电压为5V。
第十八章电功率本章知识结构图：一、电能电功1.电能（1）产生过程：其他形式的能转化为电能。
（2）利用：通过用电器将电能转化成其他形式的能。
（3）单位：国际单位是焦耳（J），常用单位是千瓦时（kW·h）。
（4）计量：用电能表来计量，计算方法是把计数器上前后两次读数之差，就是这段时间内用电的度数。
在表盘上的参数，只是用电量的累计度数。
2.电功（1）定义：有多少电能发生了转化或者消耗了多少电能我们就说电流做了多少功。
即：电流做了多少功，我们就说消耗了多少电能。
（2）计算：a.基本公式：研究表明，电流在某段电路上所做的功，等于这段电路两端的电压、电路中的电流和通电时间的乘积。
表达式：W=UIt。
b.推导公式（只用于纯电阻电路）：R tWU2=，RtW I2=。
二、电功率1.电功率及其测量（1）定义：电功率是表示用电器消耗电能快慢的物理量。
（2）单位：瓦特，简称瓦，用符号W 表示。
1kW=1000W 。
（3）计算公式：电功率等于电功与时间之比，即P=W/t ，P=UI 。
推导公式：R P I 2=，R P U 2=，PR U 2=。
（纯电阻电路可以任选公式，非纯电阻电路只能用基本公式。
其中，对非纯电阻电路，可以用R P I 2=来计算用电器的发热功率）（4）测量电功率：用电功表，通过测量出用电器两端的电压和通过用电器的电流，用P=UI 来计算。
（5）1kWh=3.6⨯106J 。
2.额定电压 额定功率（1）用电器上标明的电压（或功率）叫做额定电压（或额定功率），用U 额（或P 额）表示。
（2）用电器上实际工作时的电压（或功率）叫做实际电压（或实际功率），用U 实（或P 实）表示。
（3）当U 额=U 实，P 额=P 实时，用电器才能正常工作。
当U 额>U 实，P 额>P 实时，用电器不能正常工作。
当U 额<U 实，P 额<P 实时，用电器容易损坏。
（4）一个用电器消耗电能的快慢取决于它实际功率的大小。
第十八章电功率知识点梳理考点1电能及其测量注意：电能表的参数点拨：电能表的读数：电能表计数器上前后两次读数之差，就是这段时间内用电的度数。
(1)表盘数据中的最后一个格中是小数位。
(2)测量较大电能时用刻度盘读数，即W＝W2－W1。
(3)测量较小电能时利用转盘转数读数，即W＝nN(kW·h)(n表示电能表在某段时间内的转数，N表示电能表铭牌上标着的转盘转数)。
考点2电功率1.电功率2.额定电压和额定功率考点3 伏安法测小灯泡的电功率电源：其电压_高于___灯泡的额定电压[注意] 本实验得到的三个电功率不能取平均值。
实验评估（1）实验中滑动变阻器的作用有哪些？①保护电路②改变灯泡两端电压，进行多次实验（2）多次测量的目的：避免偶然性使结论具有普遍性（2）电压表、电流表量程怎样选择？电压表和电流表的量程应根据所测灯泡的额定电压和通过灯丝的电流可能值选择（3）小灯泡的参数（灯泡上标有的电压值和电流值）有什么用途？（4）灯泡上标有的电压值为额定电压，电流值为额定电流附图结论①在电流、通电时间相同的情况下，电阻越大，产生的热量越_多_；②在通电时间一定、电阻相同的情况下，通过的电流越大，产生的热量越__多___注：液面高度差不变的原因：实验装置气密性不好考点5 焦耳定律1．内容电流通过导体产生的热量跟电流的二次方成__正比____，跟导体的电阻成__正比___，跟通电时间成__正比____。
2．公式(1)数学表达式：_Q=I2Rt___(适用于所有电路)。
说明：①各物理量都对应同一段电路或同一个导体；②焦耳定律是对电流热效应规律的定量描述考点6 电热与电能的关系纯电阻电路与非纯电阻电路电热与电能的关系考点7 电热的利用和防止1.电热的利用——电热器2.电热的防止利用散热窗、散热片、风扇等方法加快散热实验七、测量电功率常见的测量电器的电功率有两种途径：（一）用电流表与电压表测量：（1）实验原理：P=UI（2）所测物理量：电压、电流（3）实验电路图：与伏安法测电阻相同（4）实验过程中要注意的问题：①每次读数后开关要及时断开。
九年级物理全一册“第十八章电功率”必背知识点一、电能和电功1. 电能：电流所具有的能量称为电能。
电能的来源多种多样，如电池、发电厂 （火力发电、风力发电、地热发电、太阳能发电、核能发电）等。
2. 电功：电流所做的功叫电功，电功的符号是W。
电流做功的过程实际上就是电能转化为其他形式能的过程。
电功的单位是焦耳 （J），常用单位是千瓦时 （kW·h），也称作度。
1kW·h=3.6×10^6J。
计算公式：原始公式W=UIt（适用于所有电路），推导公式W=I^2Rt和W=(U^2/R)t（适用于纯电阻电路）。
二、电能表定义：测量用电器一段时间内消耗电能多少的仪表。
读数：电能表前后两次读数之差，就是这段时间内用电的度数。
重要参数：“220V”表示电能表应该在220V的电路中使用。
“10(20)A”表示电能表的标定电流为10A，额定最大电流为20A，电能表在短时间内最大电流不超过20A。
“600revs/kW·h”或 “2500r/kW·h”表示电能表的每消耗1kW·h的电能，转盘转过600转或2500转。
三、电功率1. 定义：电流在单位时间内所做的功，表示电流做功快慢的物理量。
2. 符号：P。
3. 单位：国际单位：瓦特，简称瓦，符号W。
常用单位：千瓦（kW）、毫瓦（mW）。
换算关系：1kW=1000W，1W=1000mW。
4. 公式：定义式：P=W/t=UI（适用于所有电路）。
推导公式：P=I^2R（适用于纯电阻电路，一般用于串联）和P=U^2/R（适用于纯电阻电路，一般用于并联）。
四、额定功率和实际功率1. 额定电压：用电器正常工作时的电压，用U额表示。
2. 额定功率：用电器在额定电压下正常工作时的功率，用P额表示。
3. 实际电压：用电器实际工作时的电压，用U实表示。
4. 实际功率：用电器在实际电压下的功率，用P实表示。
5. 关系：当U实=U额时，P实=P额，用电器正常工作。
人教版2023初中物理九年级物理全册第十八章电功率知识点总结归纳完整版单选题1、如图所示，闭合开关，将滑动变阻器的滑片P由右向左滑动，下列说法正确的是（）A．电流表示数变小，电压表示数变大，灯泡变暗B．电流表示数变小，电压表示数变小，灯泡变暗C．电流表示数变大，电压表示数变小，灯泡变亮D．电流表示数变大，电压表示数变大，灯泡变亮答案：D由图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流，滑动变阻器的滑片P由右向左滑动过程中，滑动变阻器接入电路的阻值变小，由欧姆定律可知，电路中的电流变大，由U=IR可知，灯泡两端的电压变大，所以电压表示数变大，由P=UI可知，灯泡的实际功率变大，所以灯泡亮度变亮。
综上所述，故ABC错误，D正确。
故选D。
2、随州尚市镇所产油桃小有名气，受到很多网友的青睐，为维护品牌形象，需要把大油桃挑选出来出售给网友。
为此小刚同学设计了一种油桃自动筛选器，其原理如图甲，放在水平轻质传送带上的油桃，经过装有压敏电阻R 的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图乙所示。
电源电压不变，R0为定值电阻，当电路中电压表示数小于U0（U0为设定值）时，机械装置启动，将质量小的油桃推出传送带，实现自动筛选功能。
下列说法中正确的是（）A．当油桃随传送带一起向右匀速运动时，油桃受到向右的摩擦力B．当检测区没有油桃时，电路中的电流最大C．检测区油桃质量越大，电路中的总功率越大D．检测区油桃质量越小，电压表的示数越大答案：CA．因为油桃随传送带一起向右匀速运动，所以油桃与传送带之间没有发生相对运动、也没有相对运动的趋势，则油桃在水平方向上不受摩擦力的作用，故A错误；B．由电路图可知，压敏电阻与电阻R0串联，电压表测量定值电阻R0两端的电压，当检测区没有油桃时，压敏电阻R受到的压力为零，由图乙可知，此时压敏电阻的阻值最大，由串联电路的电阻规律可知，电路中的电阻最大，电源电压不变，由欧姆定律I=UR可知，此时电路中的电流最小，故B错误；C．检测区油桃质量越大，压敏电阻R受到的压力越大，由图乙可知，压敏电阻R受到的压力越大，压敏电阻R的阻值越小，由串联电路的电阻特点可知，电路中的总电阻越小，电源电压不变，由P=UI=U 2R可知，电路中的总功率越大，故C正确；D．检测区油桃质量越小，压敏电阻R受到的压力越小，由图乙可知，压敏电阻R受到的压力越小，压敏电阻R的阻值越大，由串联电路的电阻特点可知，电路中的总电阻越大，电源电压不变，由欧姆定律I=UR可知，电路中的电流越小，由U = IR0可知，定值电阻R0两端的电压越小，即电压表的示数越小，故D错误。
第十八章 电功率18.1电能与电功 ............................................................................................................... 1 18.2电功率 ....................................................................................................................... 5 18.3 测量小灯泡电功率 .................................................................................................. 9 18.4焦耳定律 .. (14)18.1电能与电功知识点提炼1．电功：电流通过某段电路所做的功叫电功。
2．电流做功的实质：电流做功过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，也就消耗了多少电能。
3.电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。
4．规定电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。
5．电功公式：Pt UIt W ==（适用于所有电路）；对于纯电阻电路可推导出：Rt I t RU UIt W 22===（1）串联电路：2121R R W W =； （2）并联电路：1221R R W W =； （3）在任何情况下，在一定时间所做的总功n W W W W ⋅⋅⋅++=21。
6．电功单位：在国际单位制中，电功单位是焦耳（J ）；常用单位还有度（kwh ）， 1度=1千瓦时=1kWh=3.6×106J ；“1度”的规定：1kw 的用电器工作1h 消耗的电能。

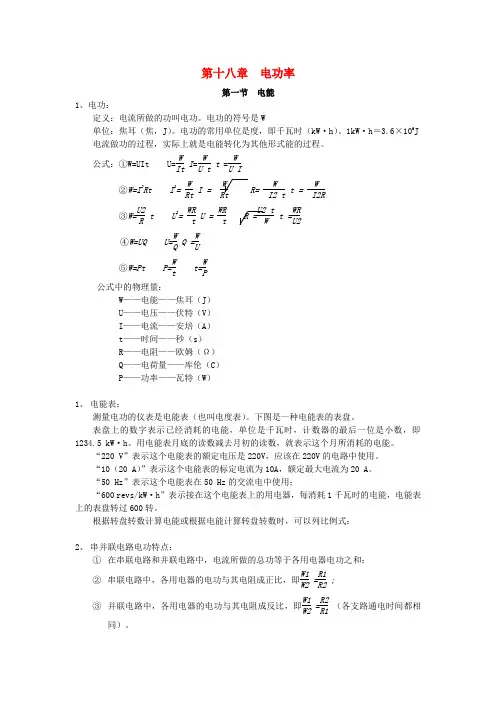

第十八章 电功率第一节 电能1、电功：定义：电流所做的功叫电功。
电功的符号是W单位：焦耳（焦，J ）。
电功的常用单位是度，即千瓦时（kW ·h ）。
1kW ·h ＝3.6×106J 电流做功的过程，实际上就是电能转化为其他形式能的过程。
公式：①W=UIt U=W It I =W U t t =W U I②W=I 2Rt I 2= WRtI = WRtR= W I2 t t = W I2R③W=U2Rt U 2= WR t U = WR t R =U2 t W t =WRU2④W=UQ U=WQ Q =W U⑤W=Pt P=W t t=W P公式中的物理量：W ——电能——焦耳（J ） U ——电压——伏特（V ） I ——电流——安培（A ） t ——时间——秒（s ） R ——电阻——欧姆（Ω） Q ——电荷量——库伦（C ） P ——功率——瓦特（W ）1、 电能表：测量电功的仪表是电能表（也叫电度表）。
下图是一种电能表的表盘。
表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即1234.5 kW ·h 。
用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。
“220 V ”表示这个电能表的额定电压是220V ，应该在220V 的电路中使用。
“10（20 A ）”表示这个电能表的标定电流为10A ，额定最大电流为20 A 。
“50 Hz ”表示这个电能表在50 Hz 的交流电中使用； “600 revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。
根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式：2、 串并联电路电功特点：① 在串联电路和并联电路中，电流所做的总功等于各用电器电功之和；② 串联电路中，各用电器的电功与其电阻成正比，即W1W2 =R1R2; ③ 并联电路中，各用电器的电功与其电阻成反比，即W1W2 =R2R1（各支路通电时间都相同）。
第十八章 电功率第一节 电能1、电功：定义：电流所做的功叫电功。
电功的符号是 W单位：焦耳（焦，J ）。
电功的常用单位是度，即千瓦时（kW·h）。
1kW·h＝3.6×106J电流做功的过程，实际上就是电能转化为其他形式能的过程。
W W W公式：①W=UIt U= I = t =It W ②W=I 2Rt I 2= Rt U t W I = Rt U I W R= I 2 t Wt = I 2R U 2 WR WR U 2 t WR ③W= R t U 2= t U = t R = W t =U2W W④W=UQ U= Q =Q U W W⑤ W=Pt P= t=t P公式中的物理量：W ——电能——焦耳（J ） U ——电压——伏特（V ） I ——电流——安培（A ） t ——时间——秒（s ） R ——电阻——欧姆（Ω） Q ——电荷量——库伦（C ） P ——功率——瓦特（W ）1、 电能表：测量电功的仪表是电能表（也叫电度表）。
下图是一种电能表的表盘。
表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一 位是小数，即 1234.5 kW·h。
用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。
“220 V ”表示这个电能表的额定电压是 220V ，应该在 220V 的电路中使用。
“10（20 A ）”表示这个电能表的标定电流为 10A ，额定最大电流为 20 A 。
“50 Hz”表示这个电能表在 50 Hz 的交流电中使用；“600 revs/kW·h”表示接在这个电能表上的用电器，每消耗 1 千瓦时的电能，电能表 上的表盘转过 600 转。
根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式： 数数 数数数数数数 = 1kW ⋅ h600revs/kW ⋅ h 2、 串并联电路电功特点：① 在串联电路和并联电路中，电流所做的总功等于各用电器电功之和；R R=W 1 R 1② 串联电路中，各用电器的电功与其电阻成正比，即 2= 2;W R W 1 R 2 ③ 并联电路中，各用电器的电功与其电阻成反比，即 2= 1（各支路通电时间都相同）。
W R第二节 电功率1、 电功率：定义：电流在 1 秒内所做的功叫电功率。
意义：表示消耗电能的快慢。
符号：P单位：瓦特（瓦，W ），常用单位为千瓦（kW ），1kW ＝103WW W电功率的定义式：P= W=Pt t=t P第一种单位：P ——电功率——瓦特（W ）；W ——电功——焦耳（J ）；t ——通电时间——秒（s ）。
第二种单位：P ——电功率——千瓦（kW ）；W ——电功——千瓦时（kW·h）；t ——通电时间——小时（h ）。
P P电功率的计算式：P=UI U= I=I PP= I 2R I 2= RU 2 UP P I = R I 2 U 2P= R U 2= PR U = PR = PP ——电功率——瓦特（W ）； U ——电压——伏特（V ）； I ——电流——安培（A ）； R ——电阻——欧姆（Ω）。
2、串并联电路电功率特点：④ 在串联电路和并联电路中，总功率等于各用电器电功率之和；P 1 R 1⑤ 串联电路中，各用电器的电功率与其电阻成正比，即 2= 2;P R P 1 R 2 ⑥ 并联电路中，各用电器的电功率与其电阻成反比，即 2=1。
P R3、用电器的额定功率和实际功率额定电压：用电器正常工作时的电压叫额定电压。
额定功率：用电器在额定电压下的功率叫额定功率。
额定电流：用电器在正常工作时的电流叫额定电流。
用电器实际工作时的三种情况： ①U 实<U 额P 实<P 额——用电器不能正常工作。
（如果是灯泡，则表现为灯光发暗， 灯丝发红）；②U 实>U 额P 实>P 额——用电器不能正常工作，有可能烧坏。
（如果是灯泡，则表现为灯光极亮、刺眼、发白或迅速烧断灯丝）；③U 实=U 额 P 实=P 额——用电器正常工作。
电灯泡上的“PZ220 25”表示额定电压是 220V ，额定功率是 25W 。
灯泡的亮度是由其所消耗的实际电功率决定的，与额定电压和额定功率无关。
额定电压相同，额定功率不同的灯泡，灯丝越粗，功率越大。
将这两个灯泡串联，额定功率大的，实际功率小；将这两个灯泡并联，额定功率大的， 实际功率大。
串并联电路 P 实与 R 大小的关系第三节 测量小灯泡的电功率伏安法测小灯泡的功率 【实验原理】 P = UI【实验器材】电源、开关、导线、小灯泡、电压表、电流表、滑动变阻器。
【实验电路图】【实验步骤】①按电路图连接实物。
②检查无误后，闭合开关。
移动滑片，使小灯泡在额定电压下发光，观察小灯泡的亮度，并记下电压表和电流表的示数，代入公式 P=UI 计算出小灯泡的额定功率。
③调节滑动变阻断器，使小灯泡两端的电压约为额定电压的 1.2 倍，观察小灯泡的亮度，并记下电压表和电流表的示数，代入公式 P=UI 计算出小灯泡此时的实际功率。
④调节滑动变阻断器，使小灯泡两端的电压小于额定电压，观察小灯泡的亮度，并记下电压项目 串联电路并联电路P 实 与 R 的关系P = I 2 R⎫实 ⎬ ⇒I = I 1 = I 2 = ⋯I n ⎭串联电路中电阻越大的用电器消耗的电功率越大U 2 ⎫⎪P 实 = R⎬ ⇒U = U 1 = U 2 = ⋯U n ⎪⎭并联电路中电阻越小的用电器消耗的电功率越大灯 泡 发光亮度 P 实 = U 实I ⎫ ⇒I = I = I = ⋯I ⎬ 1 2 n ⎭ 实际电压大的 P 实越大，因此实际电压大的灯泡较亮 P 实 = U 实I ⎫ ⇒U = U = U = ⋯U ⎬1 2 n ⎭通过电流大的 P 实越大，因此通过电流大的灯泡较亮P = I 2R⎫实 ⎬ ⇒I = I 1 = I 2 = ⋯I n ⎭电阻大的 P 实越大，因此电阻大的灯泡较亮U 2 ⎫⎪P 实 = R⎬ ⇒ U = U 1 = U 2 = ⋯U n ⎪⎭电阻小的 P 实越大，因此电阻小的灯泡较亮 串接上滑动变阻器的小灯泡，变阻器阻值增大时分压也大，小灯泡实际电压减小，小灯泡发光较暗并接上滑动变阻器的电灯，由于并联电路中各部分互不干扰，所以通过小灯泡所在支路的电流不变，小灯泡发光情况不变表和电流表的示数，代入公式 P=UI 计算出小灯泡此时的实际功率。
【实验表格】【注意事项】①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；②连好电路后要通过试触的方法选择电压表和电流表的量程；③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路；④不需要计算电功率的平均值。
第四节焦耳定律及其应用电流通过导体时电能转化成热（电能转化为内能），这个现象叫做电流的热效应。
焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。
（英国物理学家焦耳）Q 定义式：Q=I2Rt I2= RtQQI = RtQQR= I2 tQQt = I2R导出式：①Q=UIt U= I= t =It U t U IU2 QR QR U2 t QR② Q= R t U2= t U = t R = QQ Q t =U2③Q=Pt P= t=t PQ——热量——焦耳（J）；I——电流——安培（A）；R——电阻——欧姆（Ω）；t——通电时间——秒（s）；P——电功率——瓦特（W）；U——电压——伏特（V）。
有关焦耳定律的注意事项：对于纯电阻电路，电流做功消耗的电能全部转化为内能（Q＝U2W），这时以下公式均成立Q=Uit Q=R t Q=Pt；对于非纯电阻电路，电能除了转化为内能，还要转化为其他形式的能量。
求Q 时只能用Q＝I2Rt。
利用电热的例子：热水器、电饭锅、电熨斗、电热孵化器等。
防止电热的例子：电视机外壳的散热窗；计算机内的散热风扇、电动机外壳的散热片等。
串并联电路电功特点：① 在串联电路和并联电路中，电流产生的总热量等于部分电热之和；Q1 R1② 串联电路中，各部分电路的热量与其电阻成正比，即2= 2;Q RQ1 R2③ 并联电路中，各部分电路的热量与其电阻成反比，即2= 1（各支路通电时间都相Q R同）。
