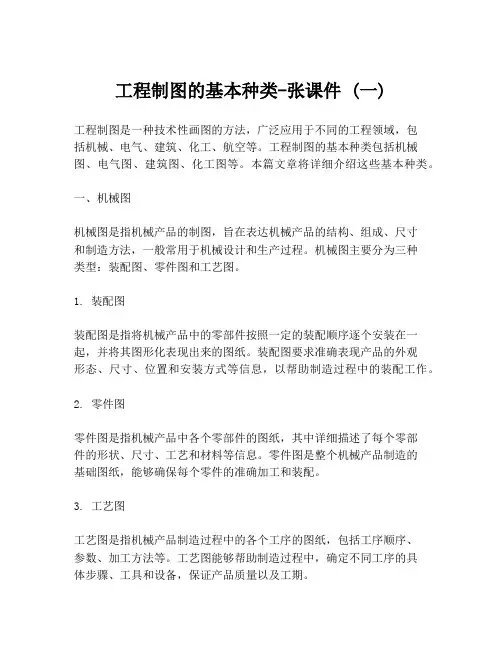

工程制图的基本种类-张课件 (一)工程制图是一种技术性画图的方法，广泛应用于不同的工程领域，包括机械、电气、建筑、化工、航空等。
工程制图的基本种类包括机械图、电气图、建筑图、化工图等。
本篇文章将详细介绍这些基本种类。
一、机械图机械图是指机械产品的制图，旨在表达机械产品的结构、组成、尺寸和制造方法，一般常用于机械设计和生产过程。
机械图主要分为三种类型：装配图、零件图和工艺图。
1. 装配图装配图是指将机械产品中的零部件按照一定的装配顺序逐个安装在一起，并将其图形化表现出来的图纸。
装配图要求准确表现产品的外观形态、尺寸、位置和安装方式等信息，以帮助制造过程中的装配工作。
2. 零件图零件图是指机械产品中各个零部件的图纸，其中详细描述了每个零部件的形状、尺寸、工艺和材料等信息。
零件图是整个机械产品制造的基础图纸，能够确保每个零件的准确加工和装配。
3. 工艺图工艺图是指机械产品制造过程中的各个工序的图纸，包括工序顺序、参数、加工方法等。
工艺图能够帮助制造过程中，确定不同工序的具体步骤、工具和设备，保证产品质量以及工期。
二、电气图电气图是指电气产品制图，如电路板图、电路图等图纸都是电气图的一部分。
电气图的主要形式包括线路图、原理图、接线图等。
1. 线路图线路图是指电气产品的布线图，用于表示电气输入和输出信号之间的连接关系，每个连接通常由线条、箭头和线号表示。
线路图通常用于电气设计和生产过程。
2. 原理图原理图是指电气产品的原理图或原理图，描述了电气信号在主要器件之间的流动方式。
原理图用于分析电路的功能，确定电气元件的类型，帮助设计和修复电气系统。
3. 接线图接线图是指电气产品的电缆布线图，用于描述电气设备之间的电气连接方法，通过标记和符号来表示各种设备和电气连接。
接线图通常用于电气生产和维护过程。
三、建筑图建筑图是指建筑的结构和构成部分的图纸，包括平面图、剖面图、立面图、细节图等。
建筑图用于描述建筑物的尺寸、形态、空间组织、施工和装饰方法等，为建筑师、施工人员和装饰工人提供指导。
《工程制图》课程教学大纲课程类别：专业基础课适用专业：供用电技术/机械制造与自动化适用层次：高起专适用教育形式：网络教育/成人教育考核形式：考试所属学院：制造科学与工程学院先修课程：无一、课程简介本课程是近机类各专业的一门必修的技术基础课。
在人才培养计划中占有十分重要的地位。
其主要任务是研究用投影法绘制、阅读工程图样和解决空间几何问题的理论和方法，其目的是为培养学生的制图技能和空间想象能力打下必要的基础，通过对本课程的学习，使学生掌握机械制图的基本知识，掌握投影作图的基本方法，掌握看图和绘图技能、能够绘制并读懂一般的零件图和装配图。
为学生学习后续课程和完成课程设计与毕业设计打下良好的基础。
二、课程学习目标通过对本课程的学习，使学生掌握机械制图的基本知识，掌握投影作图的基本方法，掌握看图和绘图技能、能够绘制并读懂一般的零件图和装配图。
为学生学习后续课程和完成课程设计与毕业设计打下良好的基础。
三、与其他课程的关系先修课程：平面几何、立体几何。
后续课程：机械设计基础等相关课程，同时它是完成课程设计和毕业设计不可缺少的基础。
四、课程主要内容和基本要求第一章制图的基本知识与技能『知识点』1、课程的性质、内容和教学目的。
2、课程的学习方法。
3、国家标准《技术制图》和《机械制图》的一般规定。
4、制图工具及其使用方法。
5、基本几何作图。
6、平面图形的尺寸注法及线段分析。
『基本要求』1、识记：《机械制图国家标准》的基本规定。
2、领会：圆规、铅笔、三角板、丁字尺、图板等绘图工具和仪器的使用和维护。
3、简单应用：运用一般的几何作图方法和步骤，做到作图准确、线型分明、字体工整、图面整洁美观。
4、综合应用：运用平面图形的尺寸注法和线段分析绘制一般的平面图形。
1、国家标准《技术制图》和《机械制图》的一般规定。
2、制图工具及其使用方法『重点』1、国标的规定。
2、几何作图。
3、尺寸注法。
『难点』1、几何作图。
2、尺寸注法。
第二单元点、直线、平面的投影『知识点』了解投影的一般知识。

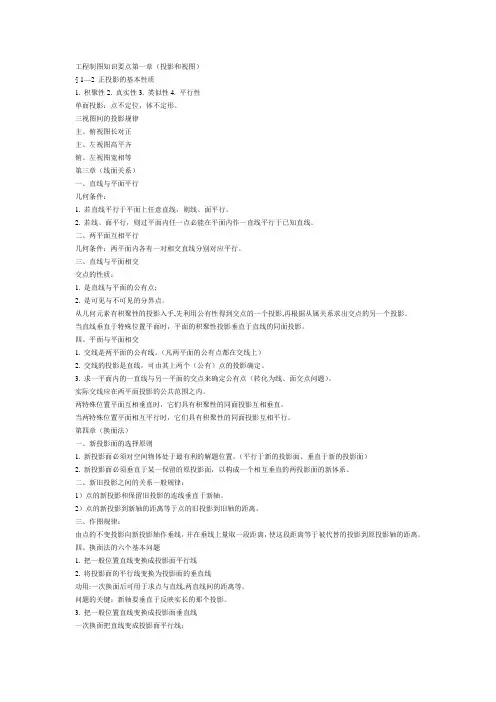

工程制图知识要点第一章（投影和视图）§ 1—2 正投影的基本性质1. 积聚性2. 真实性3. 类似性4. 平行性单面投影：点不定位，体不定形。
三视图间的投影规律主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章（线面关系）一、直线与平面平行几何条件：1. 若直线平行于平面上任意直线，则线、面平行。
2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。
二、两平面互相平行几何条件：两平面内各有一对相交直线分别对应平行。
三、直线与平面相交交点的性质：1. 是直线与平面的公有点;2. 是可见与不可见的分界点。
从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。
当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。
四、平面与平面相交1. 交线是两平面的公有线。
（凡两平面的公有点都在交线上）2. 交线的投影是直线，可由其上两个（公有）点的投影确定。
3. 求一平面内的一直线与另一平面的交点来确定公有点（转化为线、面交点问题）。
实际交线应在两平面投影的公共范围之内。
两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。
当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。
第四章（换面法）一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。
（平行于新的投影面、垂直于新的投影面）2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。
二、新旧投影之间的关系一般规律：1）点的新投影和保留旧投影的连线垂直于新轴。
2）点的新投影到新轴的距离等于点的旧投影到旧轴的距离。
三、作图规律：由点的不变投影向新投影轴作垂线，并在垂线上量取一段距离，使这段距离等于被代替的投影到原投影轴的距离。
四、换面法的六个基本问题1. 把一般位置直线变换成投影面平行线2. 将投影面的平行线变换为投影面的垂直线功用:一次换面后可用于求点与直线,两直线间的距离等。
第六章零件图、装配图简介§6-1 零件图、装配图概述§6-2 螺纹紧固件及其联接§6-3 轴系零件及其装配§6-1 零件图、装配图概述一台机器或一个零件，都是由若干个零件按一定的装配关系和技术要求装配起来的。
表达机器或部件的图样，称为装配图。
表达零件的图样，称为零件图。
装配图、零件图是机械图样中两种主要的图样。
零件图表示零件的结构形状、尺寸大小和技术要求，并根据它加工制造零件；装配图表示机器或部件的装配关系、工作原理、主要零件的结构形状、技术要求等。
设计时，一般先画出装配图，再根据装配图拆绘零件图；装配时，则根据装配图把零件装配成机器或部件。
因此，零件图和装配图的关系十分密切。
千斤顶及其装配图螺旋杆及其零件图以下从几个方面对装配图和零件图的内容进行比较。
一、视图（一）装配图视图在第五章讨论过的表达物体结构形状的各种方法，如视图、剖视、断面以及局部放大图等，在表达部件的装配图中也同样适用。
另外，装配图还有一些特殊的表达方法，如沿结合面剖切、拆卸画法、假想画法、夸大画法等。
（二）零件图视图零件图选择视图时，要结合零件的工作位臵或加工位臵，选择最能反映零件形状特征的视图作为主视图，并选择好其它视图。
包括运用好各种表达方法，如视图、剖视、断面、局部放大图等，要根据零件的复杂程度和结构特征来选取。
选择视图的原则是：在完整、清晰地表达零件内外形状的前提下，尽量减少图形数量及其内所含虚线的数量，以方便画图和看图。
二、尺寸（一）装配图的尺寸标注装配图不是制造零件的直接依据，因此，装配图中不需要注出零件的全部尺寸，而只需要标出一些必要尺寸，这些尺寸按其作用的不同，大致可分为以下几类：1.性能（规格）尺寸2.装配尺寸3.安装尺寸4.总体尺寸5.其它重要尺寸（二）零件图的尺寸标注在零件图上标注尺寸，除了要符合正确、完整、清晰的要求外，在可能的范围内，还要标注得合理。
所谓合理，即标注的尺寸能满足设计和加工工艺要求，也就是使零件能在部件中很好地工作，又能使零件便于制造、测量和检修。
三、技术要求（一）装配图的技术要求不同性能的机器或部件，其技术要求的内容也不相同，一般应有对部件的装配要求、检验方法和准确度要求，对产品的使用及维护要求，对包装、运输、安装等的要求，用文字注写在标题栏、明细栏的上方或左侧空白处。
（二）零件图上的技术要求零件图上除了有表达形状的图形和表达大小的尺寸外，还必须标注和说明制造零件时应达到的一些技术要求。
技术要求的内容有：表面粗糙度、尺寸公差、形位公差、材料的热处理及表面处理、特殊加工要求及检验和试验的说明等。
四、装配图的零件序号及明细栏装配图上对每个零件或部件都必须编注序号或代号，并填写明细栏，以便统计零件的数量，进行生产的准备工作。
同时，在看装配图时，也是根据序号查阅明细栏，以了解零件的名称、材料和数量等，有利于看图和图样管理。
1234567千斤顶的装配图千斤顶李明制图审核赵玲3序号124576螺套底座螺旋杆名称螺钉M10X12顶垫太原理工大学备注QAT9-411：1数量11材料1111Q215绞杠HT200Q235GB73-85螺钉M8X12GB75-85Q235比例重量共1张第1张技术要求... ...螺旋杆李明玲赵太原理工大学... ...技术要求螺旋杆的零件图§6-2 螺纹紧固件及其联接一、螺纹（一）螺纹的形成一平面图形（如三角形、矩形、梯形等）绕一圆柱（圆锥）作螺旋运动，形成一圆柱（圆锥）螺旋体。
工业上，常将该螺旋体称为螺纹。
在车床上可以车削外螺纹、内螺纹；对于加工直径较小的螺孔，可先钻出光孔，再用丝锥攻丝得到。
螺纹加工方法示例（二）螺纹的要素1. 螺纹牙形在通过螺纹轴线的断面上，螺纹的轮廓形状，称为牙型。
它有三角形、梯形、锯齿形、方形等。
不同的螺纹牙型有不同的用途。
2.公称直径公称直径是代表螺纹尺寸的直径，除管螺纹外，一般情况指螺纹大径的基本尺寸。
大径用d（外螺纹）或D（内螺纹）表示，小径用d1(外螺纹）或D1（内螺纹）表示，中径用d2（外螺纹）或D2（内螺纹）表示。
螺纹的牙型及直径3. 线数螺纹有单线和多线之分，沿一条螺旋线形成的螺纹为单线螺纹，沿两条或多条以上、在轴向等距分布的螺旋线所形成的螺纹为多线螺纹。
4.螺距和导程螺纹相邻两牙对应两点间的距离称为螺距。
导程为同一螺旋线上相邻两牙对应两点间的距离，即转一圈旋进的距离。
螺距=导称/线数。
（a）单线螺纹（b）双线螺纹螺纹的线数、导程与螺距5.旋向与螺旋线一样，螺纹也分右旋和左旋两种。
工程中常用右旋螺纹。
螺纹的旋向只有上述五要素完全一致的内外螺纹才能配合使用。
在螺纹的诸要素中，牙型、公称直径、螺距为其主要的三要素。
若该三要素均符合国标规定，则相应螺纹称为标准螺纹；牙型符合国标规定，而公称直径和螺距不符合国标规定的螺纹，称为特殊螺纹；牙型不符合国标规定的螺纹，称为非标螺纹。
（三）螺纹的规定画法1. 外螺纹画法外螺纹的规定画法(a)(b)大径用粗实线小径用细实线螺纹终止线用粗实线剖面线画到粗实线处小径画入倒角区倒角圆不画内螺纹的规定画法(a)剖开画法不剖画法(b)剖面线画到粗实线未剖部分全部用虚线小径用粗实线大径用细实线大径不画入倒角区倒角圆不画2.内螺纹画法120°0.5d不通螺纹孔的规定画法3.螺纹旋合画法在剖视图中，其旋合部分按外螺纹画，其余部分仍按各自的画法表示。
注意：当沿螺纹的轴线剖开时，外螺纹作为实心杆零件按不剖绘制。
大、小径分别对齐A-AAA同一零件的剖面线须一致不同零件的剖面线须有区别螺纹旋合的画法（四）常见螺纹的分类及画法1.螺纹的分类常见标准螺纹的类别、标准编号、牙型及特征代号螺纹类别标准代号牙型示意图特征代号普通螺纹GB197-1981M非螺纹密封的管螺纹GB7306-1987G圆锥外螺纹R联接螺纹用螺纹密封的管螺纹圆锥内螺纹GB7306-1987Rc梯形螺纹GB5796.4-1986Tr传动螺纹锯齿形螺纹GB/T13576-1992B2.螺纹的标记及标注（1）标记①普通螺纹特征代号公称直径×螺距旋向中径公差带代号顶径公差带代号旋合长度M大径粗牙不写左，右公差带由数字后加字母构成，外螺纹字母小写，内螺纹字母大写；两公差带代号相同时，只写一遍。
S ，N ，L②管螺纹G(R,Rc)近似于外管螺纹件孔径，单位：英寸特征代号公称直径中径公差级别A,B(仅G 类螺纹有）旋向代号右旋不写，左旋注：LH③梯形/锯齿型螺纹特征代号公称直径×旋向中径公差带代号旋合长度Tr(B)大径右旋不写，左旋注：LH公差带由数字后加字母构成，外螺纹字母小写，内螺纹字母大写。
N ，L导程（P 螺距）螺距单线多线（2）标注普通螺纹、梯形螺纹、锯齿形螺纹的标注形式相同，即由大径引出尺寸界线，并把标记注在大径的尺寸线上；管螺纹采用指引线方式标注。
普通螺纹标注示例M 10-6gM 10-6HM10×1左-6hM10×1左-7H各种管螺纹标注示例G1/2AG1/2-LHR3/4Rc1/2二、螺纹紧固件标记示例名称及视图垫圈GB93-1987-20螺栓GB5780-1986M12×50垫圈GB79.1-1985-16-140HV螺钉GB71-1985M12×40螺母GB6178-1986M16螺钉GB819-1985M10×45螺母GB6170-1986M16螺钉GB70-1985M16×40-129螺柱GB899-1988M12×50螺钉GB67-1985M10×45规定标记示例名称及视图规定标记示例45M 1050M 12M 1640M 16M 1045M 1650M 12M 1240三、螺纹联接图（一）螺栓联接螺纹紧固件的基本联接形式有螺栓联接、螺柱联接及螺钉联接三种。
螺栓联接图d 1=1.1d K=0.7d e=2d h=0.15d d 2=2.2d m=0.8db 1=(0.2～0.3)d b=(1.5～2)d R=1.5d R 1=dr 由作图决定b 1m h bdK d 1e d 2r30°Lδ1δ2（二）螺柱联接双头螺柱联接图L 1从双头螺柱标准中查得L 2=L 1+0.5d L 3=L 1+db 1m d 2L 1L 2L 3hLd 2=1.5d m 1=0.1d h=0.2dδ（三）螺钉联接0.25d90°2dL 1L1.1d d0.25d 0.5dd0.5d δL 1根据加工螺孔的零件材料决定螺钉联接图§6-3 轴系零件及其装配一、机加工工艺结构（一）倒角和倒圆在轴和孔的端部加工出45°或30°、60°的锥面，称为倒角。
这种结构消除了零件表面的边缘，既保证加工安全，又便于装配。
为了避免应力集中而产生裂纹，在轴肩处加工成圆角过渡形式，称为倒圆。
倒角和倒圆（二）退刀槽和越程槽在加工面的台肩处，常常预先加工出沟槽，以使刀具或砂轮能够加工至终点，且便于安全退出刀具，装配时可保证与相邻零件靠紧。
这种结构称为退刀槽和越程槽。
退刀槽越程槽（三）凸台和沉孔为了保证零件表面之间的良好接触，零件上凡与其它零件有接触的表面一般都要进行加工。
但为了降低加工费用，尽量减少加工面，常将这些部位做出凸台，以便于单独加工凸台上的表面。
有时直接在零件表面上加工出沉孔，也能达到同样的目的。
（a）（b）凸台和沉孔钻孔时，应尽量使钻头的轴线垂直于被钻孔的零件表面，否则，由于钻头受力不匀，容易将孔打偏，甚至折断钻头。
（a ）合理（b ）不合理钻孔结构的合理性钻孔结构（四）钻孔的合理结构零件上的孔多数是用钻头加工而成，孔的形式分为通孔、盲孔、阶梯孔。
盲孔的底部有一个120°的锥孔（由钻头端部的锥角形成），钻孔深度为圆柱孔部分，而不包括锥孔。
在阶梯形钻孔的过渡处，也存在120°的锥台孔。
二、齿轮传动的形式及规定画法（一）齿轮传动的形式圆柱齿轮传动圆锥齿轮传动蜗轮蜗杆传动齿轮传动的形式齿顶圆分度圆齿根圆齿顶圆齿根圆分度圆齿顶圆分度圆齿根圆（二）标准直齿圆柱齿轮的画法单个齿轮的画法啮合处的画法齿轮啮合画法三、键联接键常用来连接轴和装在轴上的转动零件（如齿轮、皮带轮等），使它们能够一起转动，起传递扭矩的作用。
一种常见的键联接形式，在轴和轮内分别加工有键槽，其中的键，一部分在轴上的键槽内，另一部分在轮孔的键槽内，这样就限制了轴和轮之间的相对转动。
键轴轮键联接形式常用的键有普通平键、半圆键、钩头楔键等。
普通平键有A 型键（圆头键）、B 型键（方头键）、C 型键（单圆头键）三种形式。
（a ）普通平键（b ）半圆键（c ）钩头楔键常见键的结构普通平键的种类A 型B 型C 型C ×45°或r以普通平键为例，标记如下：圆头普通平键，b=18mm, h=11mm, L=100mm键18×100 GB1096-1979方头普通平键,b=18mm, h=11mm, L=100mm键B18×100 GB1096-1979单圆头普通平键，b=18mm, h=11mm, L=100mm键C18×100 GB1096-1979（三）普通平键联接的画法键联接画法顶部有间隙底部接触侧面接触纵剖时，键按不剖画四、销联接销主要用于零件之间的定位和联接。
