new明杆楔式单闸板闸阀设计解读

楔式闸阀工作原理
楔式闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。

闸板有两个密封面，最常用的形式是楔式和马蹄式。

在阀门中，楔式闸板的密封面最不易磨损，使用寿命也长；在阀门中，楔式闸板的密封面与流体接触最紧密，故密封性能最好。

在选择阀门时，要注意这一点。

楔式闸阀按结构形式可分为：直通式、三通式（角形三通）、T形三通和对夹式楔式闸阀。

其中：直通式、三通式（角形三通）闸阀适用于各种介质，T形三通适用于酸、碱等腐蚀性介质，对夹式楔式闸阀阀体结构简单，制造和维修比较方便，但密封面易磨损；对夹式楔式闸阀阀体结构最复杂、制造和维修最麻烦，密封面有各种材料可供选择，但对夹式楔式闸阀阀体结构最简单和维修比较方便。

楔式闸阀的启闭时间与管道的压差有直接关系。

—— 1 —1 —。

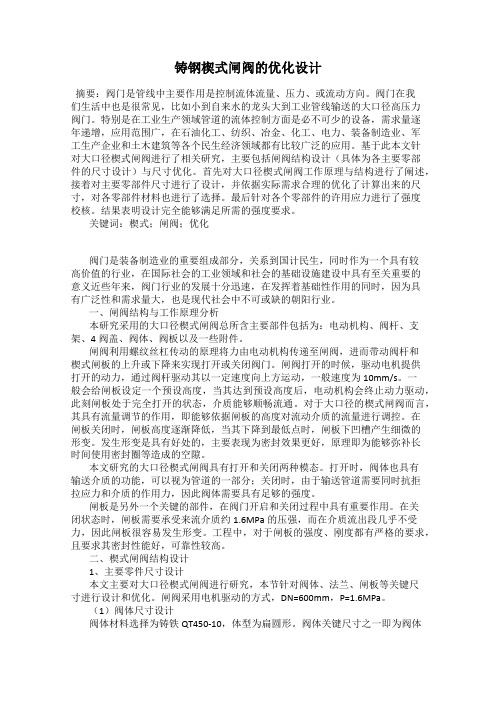

铸钢楔式闸阀的优化设计摘要：阀门是管线中主要作用是控制流体流量、压力、或流动方向。

阀门在我们生活中也是很常见，比如小到自来水的龙头大到工业管线输送的大口径高压力阀门。

特别是在工业生产领域管道的流体控制方面是必不可少的设备，需求量逐年递增，应用范围广，在石油化工、纺织、冶金、化工、电力、装备制造业、军工生产企业和土木建筑等各个民生经济领域都有比较广泛的应用。

基于此本文针对大口径楔式闸阀进行了相关研究，主要包括闸阀结构设计（具体为各主要零部件的尺寸设计）与尺寸优化。

首先对大口径楔式闸阀工作原理与结构进行了阐述，接着对主要零部件尺寸进行了设计，并依据实际需求合理的优化了计算出来的尺寸，对各零部件材料也进行了选择。

最后针对各个零部件的许用应力进行了强度校核。

结果表明设计完全能够满足所需的强度要求。

关键词：楔式；闸阀；优化阀门是装备制造业的重要组成部分，关系到国计民生，同时作为一个具有较高价值的行业，在国际社会的工业领域和社会的基础设施建设中具有至关重要的意义近些年来，阀门行业的发展十分迅速，在发挥着基础性作用的同时，因为具有广泛性和需求量大，也是现代社会中不可或缺的朝阳行业。

一、闸阀结构与工作原理分析本研究采用的大口径楔式闸阀总所含主要部件包括为：电动机构、阀杆、支架、4阀盖、阀体、阀板以及一些附件。

闸阀利用螺纹丝杠传动的原理将力由电动机构传递至闸阀，进而带动阀杆和楔式闸板的上升或下降来实现打开或关闭阀门。

闸阀打开的时候，驱动电机提供打开的动力，通过阀杆驱动其以一定速度向上方运动，一般速度为10mm/s。

一般会给闸板设定一个预设高度，当其达到预设高度后，电动机构会终止动力驱动，此刻闸板处于完全打开的状态，介质能够顺畅流通。

对于大口径的楔式闸阀而言，其具有流量调节的作用，即能够依据闸板的高度对流动介质的流量进行调控。

在闸板关闭时，闸板高度逐渐降低，当其下降到最低点时，闸板下凹槽产生细微的形变。

发生形变是具有好处的，主要表现为密封效果更好，原理即为能够弥补长时间使用密封圈等造成的空隙。

平板闸阀闸板限位结构设计说明平板闸阀闸板限位结构设计说明？嘿，这听起来好像挺复杂的，但别担心，咱们慢慢聊。

说实话，这种东西，如果放在一块儿堆积如山的技术资料里，你可能觉得看得头晕眼花，真不知道从哪里下手。

但你要是把它拆开来，分分钟就能明白其中的奥妙。

闸阀，顾名思义就是一个能够控制流体（比如水、气体等）流动的阀门。

它的工作原理其实很简单，类似于你家水龙头那种，开了就能放水，关了就不流了。

但要想让它工作得更加稳定、可靠，咱们就得聊聊闸板限位结构的事儿了。

得给大家普及一下，闸板限位结构到底是啥。

它其实就是用来限制闸板运动的范围的，简单来说，就是确保闸板在打开或关闭的过程中，不会乱跑。

你想啊，如果没有限位装置，闸板在工作时就可能不小心超出了设计的运动范围，搞不好就会出现一些严重的故障，甚至导致整个阀门报废，那可就得不偿失了。

所以，限位结构是必须的。

没它，闸阀就像是没有方向盘的车，开起来怎么可能稳当呢？咱们接着往下聊，闸板限位结构的设计，说实话并不是一件容易的事。

它要求设计师必须兼顾各方面的需求，既要确保闸板在工作时的精准定位，又不能影响闸阀的正常运行。

听着简单，做起来可就有点“高难度”了。

设计师要考虑到闸板的材质、重量和形状等因素，然后再结合阀体的结构，最终确定限位装置的具体方式。

就好像你做一道复杂的菜肴，首先要选好食材，再调好火候，最后才能保证味道既不会太淡，也不会太咸，恰到好处。

此外，闸板限位的设计还得考虑到实际工况。

你想啊，这些阀门可不是在家里用的水龙头，它们很多时候都在工厂、化工厂甚至一些极端环境下工作。

要应对的压力、温度和腐蚀性可不是闹着玩的。

所以，限位结构的设计必须得有弹性，要适应不同的工况变化。

就拿耐腐蚀性来说，如果阀门长期接触到强酸强碱，材料得选得特别耐磨，免得闸板一时间“生锈”，导致限位失效，最后出问题。

你要知道，这种闸板限位结构，实际上是阀门设计中的一个“关键点”。

它不仅仅是防止闸板过度运动，最重要的是它能在极端条件下依然维持阀门的稳定性。

书山有路勤为径，学海无涯苦作舟
闸阀闸板结构分析
分析了楔式闸阀及平行双闸板闸阀的结构特点和不足，介绍了楔块式平行双闸板闸阀的性能。

1、概述
随着我国电力工业和机械工业的发展，很多阀门已经实现国产化，但仍
有部分阀门需要从国外进口，其中包括平行双闸板闸阀。

研制平行双闸板闸阀既能降低电站的建造成本，又能提高国内电站阀门的技术能力。

2、结构特点
闸阀种类很多，根据闸板形状可分为楔式闸阀和平行式闸阀。

2.1、楔式闸阀
楔式闸阀两个密封面与管道轴线成一定的夹角，即两个密封面成楔形。

楔式闸阀常见的结构是楔式单闸板闸阀( 楔式双闸板闸阀对密封面角度的精度要求较低，可以通过左右闸板之间的万向顶芯调整密封面的角度，以弥补密封面角度在加工时产生的偏差，而且密封面磨损时可以在万向顶芯位置加垫片补偿，同时降低了在温度升高时闸板楔住的可能性。

但其闸板组件零件较多，结构松散，闸板易脱落，可靠性差，易发生阀杆根部退刀槽或销孔处断裂、上下挡板锈蚀致闸板脱落或闸板架断裂等故障。

2.2、平行双闸板闸阀
平行双闸板闸阀的结构特点主要在于左右闸板的撑开方式，通常分为弹
簧式和楔式。

弹簧式平行双闸板闸阀( 楔式平行双闸板闸阀分为上楔式( 上楔式平行双闸板闸阀在关闭过程中，闸板受到介质压力的推压，密封面的摩擦阻力增大，。

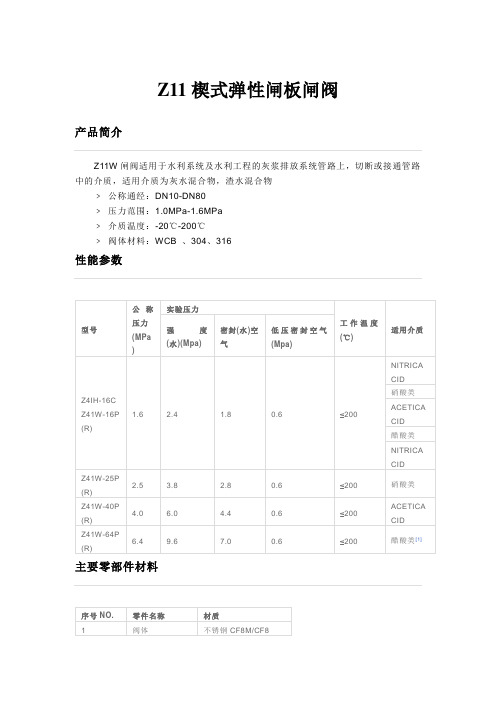

Z11楔式弹性闸板闸阀产品简介Z11W闸阀适用于水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，适用介质为灰水混合物，渣水混合物﹥公称通经：DN10-DN80﹥压力范围：1.0MPa-1.6MPa﹥介质温度：-20℃-200℃﹥阀体材料：WCB 、304、316性能参数型号公称压力(MPa)实验压力工作温度(℃)适用介质强度(水)(Mpa)密封(水)空气低压密封空气(Mpa)Z4IH-16CZ41W-16P (R) 1.6 2.4 1.8 0.6 ≤200NITRICACID硝酸类ACETICACID醋酸类NITRICACIDZ41W-25P(R)2.53.8 2.8 0.6 ≤200 硝酸类Z41W-40P (R) 4.0 6.0 4.4 0.6 ≤200ACETICACIDZ41W-64P(R)6.4 9.67.0 0.6 ≤200 醋酸类[1]主要零部件材料序号NO.零件名称材质1 阀体不锈钢CF8M/CF82 闸板不锈钢CF8M/CF83 阀杆不锈钢SS316/3044 阀盖不锈钢CF8M/CF85 填料聚四氟乙烯PTFE6 止推垫片不锈钢SS3047 阀杆架不锈钢SS316/SS3048 填料聚四氟乙烯PTFE9 螺母不锈钢SS30410 填料压盖螺母不锈钢SS316/SS30411 手轮铝合金12 铬牌铝13 手轮垫片不锈钢SS30414 手轮螺母不锈钢SS304[1]相关尺寸SIZE1/2"3/4"1" 1 1 / 4 " 1 1 / 2 "2"d 15 20 25 32 38 50H 90 97 108 120 146 163L 55 60 65 75 85 95D 70 70 80Z11楔式弹性闸板闸阀本文档所引用参考资料，均已得到官方授权，严禁用于其他商业用途，引用请注明出处！！！！参考资料1．Z11楔式弹性闸板闸阀．上海伯纳德流体机械有限公司[引用日期2012-11-22] ．扩展阅读：1气动闸阀/valve-39-69.html 2阀门。

明杆楔式单闸板钢制闸阀设计说明书（设计型号：Z41H-40(DN200)闸阀）任务书：一、课题名称：系列阀门设计---机械设计及工艺二、设计主要内容：阀门作为管道系统中的一个重要组成部分，应保证安全可靠地执行管道系统对阀门提出的使用要求。

其零部件结构和装配关系可以通过Ug软件来绘制阀门的三维零件图并进行装配，从而辅助完成阀门设计。

(一).本次设计任务：设计标准：根据标准GB12234《通用阀门法兰和对焊连接钢制闸阀》设计系列：低压小口径系列闸阀设计型号：Z41H-40(明杆楔式单闸板钢制闸阀)介质工作压力为：PN4.0Mpa 公称通径要求：DN250mm介质的工作温度：t≤420︒C。

操作方法：手轮直接操作。

与管道连接形式：法兰连接,采用GB9113.5标准。

管道介质：为水、油品。

(二)设计内容如下：1．Z41H-40阀门结构设计阀体、闸板、阀座、压盖、手轮、螺柱、六角螺母、活节螺栓、圆柱销等的结构设计2．计算工作量⑴.闸阀的密封副设计，以确定密封副的材料及宽度。

⑵.阀体与阀盖的设计。

⑶.中法兰的设计，主要内容有：确定法兰型式和密封面型式；选择垫片材料型式和尺寸；确定螺栓直径与数量。

⑷.阀杆的强度计算。

⑸.阀杆的稳定性校核。

(三)、总体设计；Z41H-40阀门（PN4.0Mpa DN250mm）二、三维装配图三、毕业设计基本要求1．具有查阅文献、综合分析、合理选用标准的能力2．熟练使用UG软件进行产品的零件、装配建模设计。

3．能独立拟定设计方案，编写设计说明书。

4．运用学过的理论知识，采用工程分析计算方法，完成设计中的计算工作。

5．翻译不少于5000 字的外文资料四、课题的准备工作1、阀门资料收集;2、UG下阀门3D设计；3、翻译不少于5000 字的外文资料;六、参考文献：1、《机械工程手册》第14卷《通用机械》作者：沈鸿2、《中国机械工业标准汇编》阀门卷 -------中国标准出版社3、《阀门设计手册》杨源泉 --------机械工业出版社4、《阀门制造工艺》作者：沈阳阀门研究所----------机械工业出版5、《阀门设计与计算》6、《阀门》杂志2001年第一期《UT软件在系列化阀门产品设计中的应用中英文摘要:[摘要]：阀门在国民经济的各个部门中有着广泛的应用。

明杆闸阀标准《明杆闸阀标准，你了解多少？》嘿，朋友们！你们知道吗？在工业的奇妙世界里，明杆闸阀就像是一位默默守护的超级英雄，而明杆闸阀标准就是它的超能力秘籍！要是不搞清楚这些标准，那可就像是让这位超级英雄失去了方向，在“管道江湖”里胡乱闯荡啦！一、阀体结构：坚固的堡垒“阀体结构就像是超级英雄的战甲，必须坚如磐石！”明杆闸阀的阀体可是至关重要的一环呀！它得足够坚固，能够承受各种压力和介质的冲击。

就好比一个坚固的堡垒，保护着内部的一切。

这阀体的材质选择可不能马虎，得是高质量的金属，就像给超级英雄穿上了钛合金战甲一样，坚不可摧！比如说，优质的铸钢阀体就像是钢铁侠的那身酷炫装备，让明杆闸阀在工作中稳如泰山。

二、闸板设计：灵活的武器“闸板啊，那可是超级英雄手中的秘密武器，灵活多变超厉害！”闸板的设计直接关系到明杆闸阀的启闭性能。

它得像孙悟空的金箍棒一样，能轻松地在管道中穿梭，控制介质的流动。

闸板的形状和尺寸都得精心设计，以确保它能与阀体完美配合，实现精准的启闭操作。

而且呀，闸板的表面处理也很重要哦，要光滑得像滑冰场一样，让介质能够顺畅地通过，不被阻碍。

三、密封性能：严实的防线“密封性能就是超级英雄的防护结界，一丝缝隙都不能有！”明杆闸阀的密封性能那绝对是重中之重啊！这就像是给管道加上了一道严实的防线，不能让介质有丝毫的泄漏。

密封件得选用高质量的材料，像超级英雄的护盾一样可靠。

比如橡胶密封件，就像是给闸阀穿上了一层柔软又坚韧的铠甲，无论介质如何冲击，都能牢牢守住阵地。

如果密封不好，那可就像是超级英雄的护盾有了漏洞，后果不堪设想呀！四、操作机构：精准的指挥塔“操作机构就是指挥塔呀，指引着超级英雄的行动方向！”明杆闸阀的操作机构得像指挥官一样精准无误。

它要能够轻松地带动闸板进行启闭动作，而且操作力不能太大，不然就像是让超级英雄使了吃奶的劲去战斗一样。

手轮、电动执行器等各种操作方式都有它们的特点和优势，就像不同的指挥风格一样。
