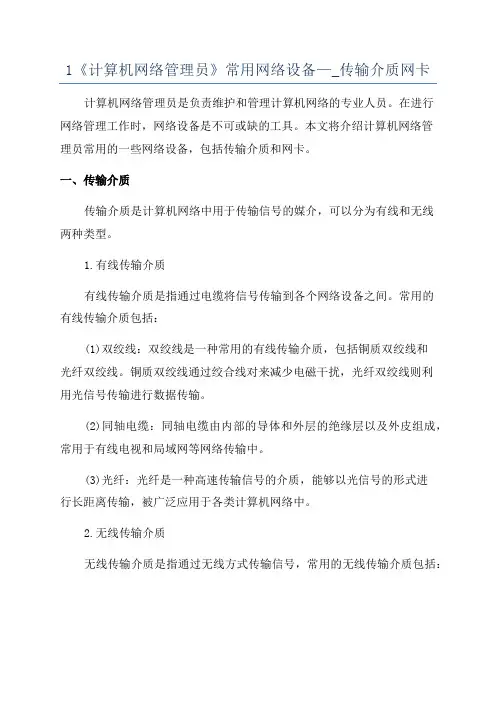

1《计算机网络管理员》常用网络设备—_传输介质网卡计算机网络管理员是负责维护和管理计算机网络的专业人员。
在进行网络管理工作时,网络设备是不可或缺的工具。
本文将介绍计算机网络管理员常用的一些网络设备,包括传输介质和网卡。
一、传输介质传输介质是计算机网络中用于传输信号的媒介,可以分为有线和无线两种类型。
1.有线传输介质有线传输介质是指通过电缆将信号传输到各个网络设备之间。
常用的有线传输介质包括:(1)双绞线:双绞线是一种常用的有线传输介质,包括铜质双绞线和光纤双绞线。
铜质双绞线通过绞合线对来减少电磁干扰,光纤双绞线则利用光信号传输进行数据传输。
(2)同轴电缆:同轴电缆由内部的导体和外层的绝缘层以及外皮组成,常用于有线电视和局域网等网络传输中。
(3)光纤:光纤是一种高速传输信号的介质,能够以光信号的形式进行长距离传输,被广泛应用于各类计算机网络中。
2.无线传输介质无线传输介质是指通过无线方式传输信号,常用的无线传输介质包括:(1)Wi-Fi无线网络:Wi-Fi是一种基于无线技术的局域网传输方式,通过无线路由器进行信号传输。
计算机网络管理员可以使用Wi-Fi无线网络进行设备之间的通信和数据传输。
(2)蓝牙:蓝牙技术是一种短距离无线通信技术,适用于小范围的设备之间的数据传输和通信。
(3)移动网络:移动网络是指通过移动通信基站进行信号传输的网络,如2G、3G和4G网络等。
二、网卡网卡是计算机中用于连接计算机与网络之间的设备,在计算机网络中发挥着重要作用。
常用的网卡包括有线网卡和无线网卡。
1.有线网卡有线网卡是指连接计算机与有线网络之间的设备,可以通过有线传输介质进行数据传输。
有线网卡一般使用PCI或PCIe接口插槽与计算机主板连接,并通过网线与路由器或交换机等设备连接。
2.无线网卡无线网卡是指连接计算机与无线网络之间的设备,通过无线传输介质实现数据传输。
无线网卡一般使用USB接口或PCIe接口连接到计算机,并通过无线路由器进行信号传输。
常用网络设备和网络传输介质以下是各种网络设备的基础概念网卡:网卡又称网络适配器或网络接口卡(NIC),英文名NetworkInterfaceCard,网络适配器的内核是链路层控制器,该控制器通常是实现了许多链路层服务的单个特定目的的芯片,这些服务包括成帧,链路接入,流量控制,差错检测等。
网络适配器是使计算机联网的设备,平常所说的网卡就是将PC机和LAN连接的网络适配器。
网卡(NIC)插在计算机主板插槽中,负责将用户要传递的数据转换为网络上其它设备能够识别的格式,通过网络介质传输。
网络适配器是使计算机联网的设备,平常所说的网卡就是将PC机和LAN连接的网络适配器。
网卡(NIC)插在计算机主板插槽中,负责将用户要传递的数据转换为网络上其它设备能够识别的格式,通过网络介质传输,根据网络技术的不同,网卡的分类也有所不同,如大家所熟知的ATM(异步传输模式)网卡、FDDI网、令牌环网卡和以太网网卡等。
据统计,目前约有80%的局域网采用以太网技术。
网卡是工作在物理层的网路组件,是局域网中连接计算机和传输介质的接口,不仅能实现与局域网传输介质之间的物理连接和电信号匹配,还涉及帧的发送与接收、帧的封装与拆封、介质访问控制、数据的编码与解码以及数据缓存的功能等。
中继器中继器(REPEATER)是OSI物理层上面的连接设备,适用于完全相同的两类网络的互连,主要功能是通过对数据信号的重新发送或者转发,来扩大网络传输的距离,中继器是对信号进行再生和还原的网络设备 OSI 模型的物理层设备。
中继器是局域网环境下用来延长网络距离的最简单最廉价的互联设备,操作在OSI的物理层,中继器对在线路上的信号具有放大再生的功能,用于扩展局域网网段的长度,仅用于连接相同的局域网网段。
集线器集线器的英文称为“Hub”,“Hub”是“中心”的意思,集线器的主要功能是对接收到的信号进行再生整形放大,以扩大网络的传输距离,同时把所有节点集中在以它为中心的节点上。

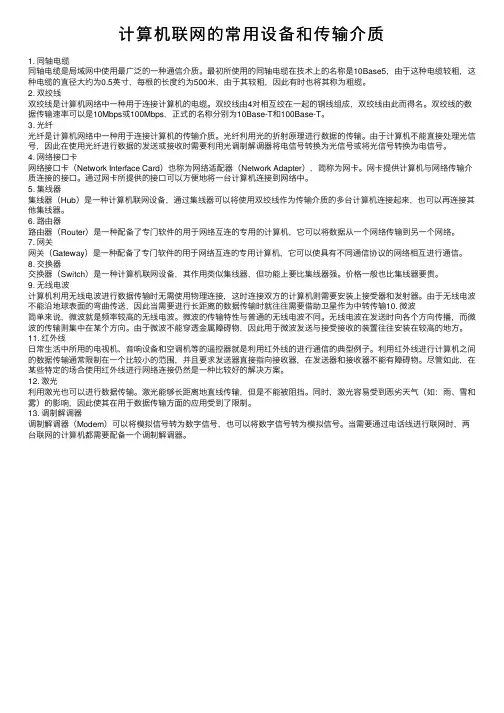

计算机联⽹的常⽤设备和传输介质1. 同轴电缆同轴电缆是局域⽹中使⽤最⼴泛的⼀种通信介质。
最初所使⽤的同轴电缆在技术上的名称是10Base5,由于这种电缆较粗,这种电缆的直径⼤约为0.5英⼨,每根的长度约为500⽶,由于其较粗,因此有时也将其称为粗缆。
2. 双绞线双绞线是计算机⽹络中⼀种⽤于连接计算机的电缆。
双绞线由4对相互绞在⼀起的铜线组成,双绞线由此⽽得名。
双绞线的数据传输速率可以是10Mbps或100Mbps,正式的名称分别为10Base-T和100Base-T。
3. 光纤光纤是计算机⽹络中⼀种⽤于连接计算机的传输介质。
光纤利⽤光的折射原理进⾏数据的传输。
由于计算机不能直接处理光信号,因此在使⽤光纤进⾏数据的发送或接收时需要利⽤光调制解调器将电信号转换为光信号或将光信号转换为电信号。
4. ⽹络接⼝卡⽹络接⼝卡(Network Interface Card)也称为⽹络适配器(Network Adapter),简称为⽹卡。
⽹卡提供计算机与⽹络传输介质连接的接⼝。
通过⽹卡所提供的接⼝可以⽅便地将⼀台计算机连接到⽹络中。
5. 集线器集线器(Hub)是⼀种计算机联⽹设备,通过集线器可以将使⽤双绞线作为传输介质的多台计算机连接起来,也可以再连接其他集线器。
6. 路由器路由器(Router)是⼀种配备了专门软件的⽤于⽹络互连的专⽤的计算机,它可以将数据从⼀个⽹络传输到另⼀个⽹络。
7. ⽹关⽹关(Gateway)是⼀种配备了专门软件的⽤于⽹络互连的专⽤计算机,它可以使具有不同通信协议的⽹络相互进⾏通信。
8. 交换器交换器(Switch)是⼀种计算机联⽹设备,其作⽤类似集线器,但功能上要⽐集线器强。
价格⼀般也⽐集线器要贵。
9. ⽆线电波计算机利⽤⽆线电波进⾏数据传输时⽆需使⽤物理连接,这时连接双⽅的计算机则需要安装上接受器和发射器。
由于⽆线电波不能沿地球表⾯的弯曲传送,因此当需要进⾏长距离的数据传输时就往往需要借助卫星作为中转传输10. 微波简单来说,微波就是频率较⾼的⽆线电波。
传输介质及传输设备数据通信基础计算机网络传输介质有线传输介质双绞线屏蔽双绞线非屏蔽双绞线同轴电缆光纤无线传输介质无线电波微波红外双绞线(TP)是由一对或多对绞合地绝缘铜导线组成,为了减少信号传输串扰及电磁干扰(EMI)影响地程度,通常将这些线按一定地密度互相缠绕在一起。
非屏蔽双绞线UTP(UnshieldedTwistedPair)易弯曲,易安装,具有阻燃性,布线灵活。
屏蔽双绞线STP(ShieldedTwistedPair)安装困难,需连结器,抗干扰性好。
1双绞线(TwistedPair)是模拟与数字数据通信最普通地传输媒体,主要应用范围是电话系统地模拟话音传输,最适合于较短距离地信息传输;价格便宜,安装容易,使用广泛。
优点对电磁干扰比较敏感,不适合传输高速数据。
当超过几千米时信号因衰减可能会产生畸变,这时就要使用继器(Repeater)来放大信号与再生波形。
缺点1双绞线(TwistedPair)2同轴电缆(CoaxialCable)•同轴电缆是由绕同一轴线地两个导体所组成,即内导体(铜芯导线)与外导体(屏蔽层),外导体地作用是屏蔽电磁干扰与辐射,两导体之间用绝缘材料隔离。
•同轴电缆具有较高地带宽与极好地抗干扰特性,能进行较高速率地传输。
光导纤维(Fiber Optics)•光纤是一种由石英玻璃纤维或塑料制成地,直径很细,能传导光信号地媒体。
•光纤由一束玻璃芯组成,它地外面包了一层折射率较低地反光材料,称为覆层。
覆层可减少光通过光缆时地折射损耗,从而使光在芯线边缘产生全反射,使光束曲折前进。
•玻璃封套塑料外套玻璃内芯玻璃内芯塑料外套玻璃封套外壳3重量轻,信号地损耗小,频带宽,传输率高(从l00Mbps到l000Mbps,甚至更高)且不受外界电磁干扰。
另外,由于它本身没有电磁辐射,所以它传输地信号不易被窃听,保密性能好。
优点会产生损耗与色散,而且成本高,连接技术比较复杂。
缺点3光导纤维(Fiber Optics)发光二极管激光二极管光电二极管计算机网络传输介质有线传输介质双绞线屏蔽双绞线非屏蔽双绞线同轴电缆光纤无线传输介质无线电波微波红外4无线电(3MHz~1GHz)•3MHz~1GHz•广播FM(调频)/AM(调幅)频段/UHF(特高频)/VHF(甚高频)电视频段•大多具有全向性•信号向所有方向传播•可以被许多天线所接收•可穿透墙体,传输距离很长•几乎整个波段受政府机构管制•多用于多播通信,如收音机,电视以及寻呼系统。

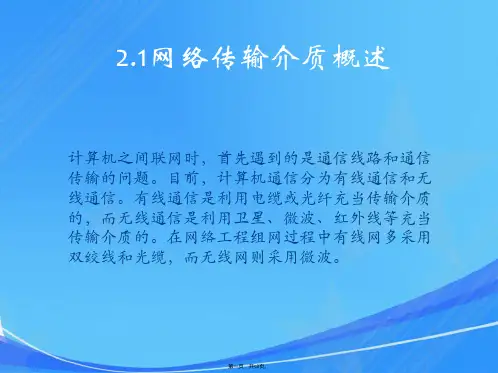

网络传输介质和网络互联设备简介网络传输介质和网络互联设备是构成计算机网络基础架构的关键组成部分。
网络传输介质指的是用于在计算机之间传输数据的物理媒介,而网络互联设备则是用于连接计算机和其它网络设备的硬件设备。
在本文中,我们将详细介绍几种常见的网络传输介质和网络互联设备,包括有线传输介质、无线传输介质以及交换机和路由器等网络互联设备。
网络传输介质有线传输介质有线传输介质是指通过电缆来传输数据的介质。
常见的有线传输介质包括:1.双绞线:双绞线是一种由多股细铜线以对绞的方式组成的电缆,常用于局域网中。
根据传输速率和用途的不同,双绞线分为不同的类别,如Cat5、Cat 6和Cat 7等。
它们具有较高的传输带宽和抗干扰能力,适用于高速数据传输。
2.同轴电缆:同轴电缆是一种中心导体由铜芯构成的电缆,外层由绝缘材料和金属屏蔽层包裹。
同轴电缆通常用于传输视频信号和宽带网络。
它的传输距离较长,且抗干扰能力相对较好。
3.光纤:光纤是一种利用光导纤维传输数据的介质。
它由一个或多个芯纤和包裹在外层的包覆层组成。
光纤传输具有高速率、大带宽和抗干扰能力强的特点,广泛用于长距离、高速率的数据传输。
无线传输介质无线传输介质指的是通过无线方式传输数据的介质,常见的无线传输介质包括:1.无线局域网(WLAN):WLAN是一种通过无线方式连接局域网设备的技术。
它使用无线电波作为传输介质,通过无线接入点(Access Point)实现无线设备与有线网络的连接。
WLAN通常用于家庭、办公室和公共场所的无线上网。
2.蓝牙:蓝牙是一种短距离无线通信技术,可在设备之间传输数据。
蓝牙通常用于连接个人电脑、手机、音频设备和其他智能设备。
3.红外线:红外线是一种通过红外线传输数据的技术。
它广泛应用于遥控器、红外线传感器和红外线数据传输设备中。
网络互联设备交换机交换机是一种用于在计算机网络中连接多个设备的网络互联设备。
它通过根据目的地址将数据包转发到适当的目标设备,实现设备之间的通信。
图6-7 树型结构拓扑5.混合型结构混合型拓扑是星型结构和总线型结构的网络结合在一起的网络结构,这样的拓扑结构更能满足较大网络的拓展,解决星型结构在传输距离上的局限,同时又解决了总线型结构在连接用户数量上的限制。
这种网络拓扑结构同时兼顾了星型结构与总线型结构的优点,在缺点方面得到了一定的弥补。
混合型结构的特点如下。
(1)应用相当广泛,主要是因它解决了星型和总线型结构的不足,满足了大公司组网的实际需求。
(2)扩展相当灵活,主要是继承了星型拓扑结构的优点。
但由于仍采用广播式的消息传送方式,所以在总线长度和结点数量上也会受到限制,不过在局域网中是不存在太大的问题。
(3)同样具有总线型结构的网络速率会随着用户的增多而下降的弱点。
(4)较难维护,主要是受到总线型结构的制约,如果总线断,则整个网络也就瘫痪了,但是如果是分支网段出了故障,则不影响整个网络的正常运作。
另外,整个网络非常复杂,维护起来不容易。
(5)速度较快,因为其骨干网采用高速的同轴电缆或光缆,所以整个网络在速度上应不受太多的限制。
此外网络中还存在网型结构。
实际应用中复杂的网络拓扑结构通常是由总线型、星型、环型这三种基本结构组合而成的。

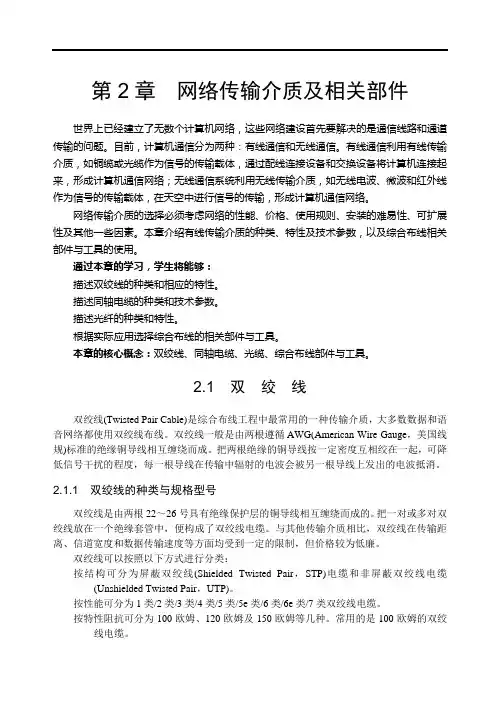

6.2.2 常见网络传输介质及设备网络硬件是网络运行的载体,对网络性能起着决定性的作用。
以目前最为常见的局域网为例,现在局域网大多数是采用以太网的拓扑结构,主要由网络传输介质、网卡、集线器、交换机、调制解调器、路由器等设备将各结点连接起来。
下面分别介绍常用的网络传输介质及网络设备。
1.传输介质在计算机网络中,要使计算机之间能够相互访问对方的资源,必须提供一条能使它们相互连接的通路,因此需要使用传输介质来架构这些通路。
传输介质的种类也很多,适用于局域网的传输介质主要有双绞线、同轴电缆和光纤等。
(1)双绞线双绞线(Twist Pair Cable)是局域网中最常用的一种传输介质。
双绞线采用了两个具有绝缘保护层的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。
