4.2浮子式液位计检修规程

4.2.1概述

我厂一期工程很多容器的液位开关用的是美国Magnetrol公司的浮子式液位开关，它适用于在比较干净的液体中测量液位。当液位到达高、低极限位置时，控制器输出触点开关信号，实现液位报警、泵的启停或阀门的开关。

4.2.1.1 组成

我厂用到的液位开关有两种类型，一种触点是干节点，令一种是水银开关，但它们的工作原理是一样的。下面以水银开关为例，进行介绍。控制器由浮球组件和转换机构两部分组成。如下图。浮球组件包括浮球(Float)、吸引套管（Attaction Sleeve）和非磁性的外罩管（Non-magnetic Enclosing Tube）。转换机构包括支点（Pivot）、水银转动开关（Pivoted Switch）、返回弹簧（Return

Spring）和永久磁铁（Permanent Magnet）。

4.2.1.2 工作原理

在浮球连杆的顶端固定着有磁性的吸引套管，当被测液位下降时，浮球随之向下移动， 其连杆端部的磁钢也随之向下移动，当移动出永久磁铁的范围时，磁力作用消失，弹簧的作用力使永久磁铁弹起，水银开关左边的触点接通。同理，当被测液位上升时，浮球随之向上移动， 其连杆端部的磁钢也随之向上移动，当移进永久磁铁的范围时，永久磁铁和吸引套管相吸，使水银开关右边的触点接通。当触点接通，输出开关信号，用以实现报警或自动控制。

图4.2-1 浮子式液位计组成及工作原理图 非磁性的外罩管管使得转换机构与浮球间无机械联系，与被测液体完全隔离，不至于因为介质中的杂质阻碍转换机构的动作动作，因此，动作灵活，工作可靠，使用寿命长。

4.2.2 设备规范

4.2.2.1 规格型号：Model No. B73-1B30-BNP

INPUT:120VAC,50/60Hz

OUTPUT：15AMPS

AMB TEMP: -40-160F

.

.WORD专业. 液位开关检修规程

1 设备概况及规

1.1 设备概况

液位开关用于监视容器中液面的位置。用于监视水位、油位、酸位、碱位的液位开关选用了不同型号、不同测量原理的液位开关。

目前常用的液位开关有两种型号：一种是浮子型, 如FQ8型、NS287-71-SIS3 AIR3型、FS-100系列、FB-7000系列；另一种是电极型，如AQUALIAN1000型。

1.2设备规

1.2.1浮子型液位开关工作原理

浮子型液位开关的结构有几种，下面介绍其中较为典型、结构较为复杂并可调整的一种液位开关。

液位开关的测量筒通过上下两根连接管道与被测容器相连通，形成连通器，所以测量筒的液面高度即为被测容器的液面高度。位于测量筒的浮子随液面高低变化而沿磁性套管上下移动，浮子上软铁上下运动带动了微动开关上磁钢以及与磁钢垂直相连的连杆逆时针或顺时针转动，杠杆原理的作用使微动开关吸合或脱开。这种类型的液位开关存在切换差值，差值的大小取决于两块磁钢的距离。磁钢的距离是固定的，所以该差值不可调整。液位开关

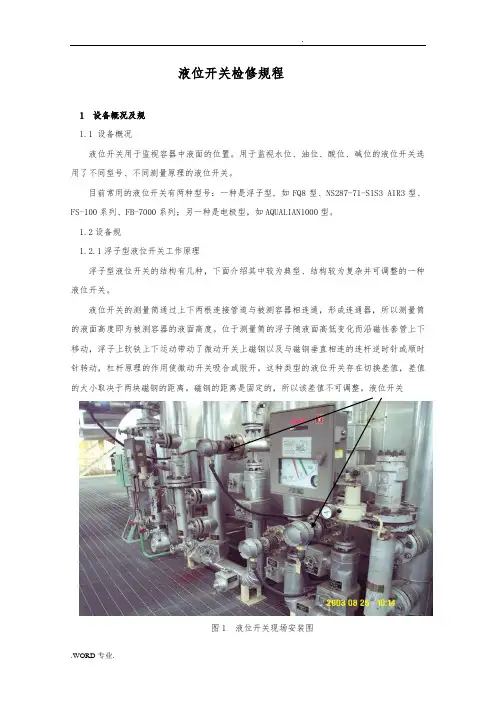

图1 液位开关现场安装图 .

.WORD专业. 杠杆机构在壳体上的上下位置是可以调整的，上下位置的调整也就是改变了液位开关的定值，所以液位开关的设定值在一定围可调。但由于液位开关的安装是固定的，设定值基本上不用调整，如果调整也只是调整开关动作的灵敏度。

主机、小机润滑油箱/液力油箱的油位开关安装于油箱的顶部，液位开关的浮子直接浸入被测液体中，所以这种类型液位开关只能进行一般性的检查而不用进行校验。

用于测量污水坑、污油坑液位的液位开关是另一种浮子型液位开关，浮子部安装了常开或常闭开关，浮子与一绳子相连，绳子的一端是固定的，通过调整与浮子相连的绳子的长度就可以改变液位开关的定值。

电动浮筒液位计检修规程

电动浮筒液位计维护检修规程

1 总则

1.1 主题内容以适用范围

本规程规定了电动浮筒液位计的日常维护、检修标准。

适用于煤制油装置生产过程自动化控制中的由电动浮筒液位计完成物位测量的维护、保养、检修。

1.2 编写依据

《石油化工设备维护检修规程》、电动浮筒液位计说明书等。

1.3 概述

电动浮筒液位计是可以对工艺容器内液位或界位进行连续测量和就地控制。利用阿基米德原理检测液位的变化，液位变送器和浮筒式组件、浮筒组件、杠杆组件、扭力管组件组成。浮筒浸没在被测液体中，与扭力管系统刚性连接。当被测液面位置变化时，浮筒浸没体积变化，所受浮力也变化，扭力管承受的力是浮筒的自重减去浮筒所受的液体的浮力的净值，在这种合力作用下的的扭力管旋转一定的角度，液体位置的变化使悬挂在液体中的浮筒的浮力产生变化，改变了扭力管的扭矩，引起扭力管角度的旋转，旋转运动传递到传感器并将偏移量经信号处理及转换电路转换成4～20mA标准信号输出，通过测量浮力变化确定出液位的变化量；电动浮筒液位计的机械联系结构简单，性能可靠，变送器的垂直安装方式减少了仪表的重量，安装简便。除标准4-20MA输出外，现在变送器还采用了微处理技术，具有与HART兼容的数字通讯输出功能。因此：应用广泛应用于炼油、冶金、化工、发电、制药等各行业中的液位、界位测量。能够测量高温、高压、腐蚀性介质。适合各种易燃场所。

在使用过程中，必须充分重视电动浮筒液位计的现场安装，运行维护和检修工作。

2 检修周期及内容

2.2.1 小修

a. 仪表的清洁润滑、清除转换器内部灰尘；

b.清除外筒的污物、清除电路板上的灰尘。

c. 整机性能的检查、调整。

d. 整机完好检查，一般故障处理。

e. 检查接线端子排，信号防爆软管的密封。

f. 定期排污，检查保温伴热。

2.2.2 中修

a．放空阀、排污阀渗漏处理；

b. 检查表体连接的上、下法兰有无泄漏；

检修方案

液位开关清洗和校验技术方案

编制：

审核：

审批：

塔西南仪表运行维护工程部

2009年12月18日 检修方案

一、 适用范围

本方案适用于塔西南化肥厂2010年大检修液位开关清洗和校验作业。

二、检修工期

7天

三、编写依据

《中石化设备检修规程》、《塔西南仪表检修维护规程》

四、检修原因

化肥厂合成、尿素部分液位开关已到期，需要清洗和校验，校验工作由仪表工程部和外协单位共同完成负责完成。

五、检修方案

1、开关在安装时，连接法兰标准，被测介质压力、温度、湿度等要合乎产品规定要求。其法兰垂直面要正确，不得倾斜，浮筒及磁极磁钢在动作范围内不应有任何障碍。

2、安装完后，要做密封实验，其试压值应为开关允许的最大压力，其MG机构零部件应完好无损，转动灵活。

3、由浮筒下导淋引透明塑料管缓慢加水，使浮子由静止向上移动，直到要求的设定报警（联锁）值，调整动作范围可通过对扇型板上、下限紧固螺钉位置实现。

4、开关校好后，要重复加水三次，确切其动作的正确性，同时填写好校验记录单。

六、质量标准要求 检修方案

1、经项目负责人和质量验收人员质量验收。

2、施工达到《塔西南化肥厂大检修质量验收标准》质量要求，经项目负责人确认完毕，填写质量验收单。

七、检修安全、环保要点

1、所有参与检修的人员必须按化肥厂统一要求进行劳保着装。
