液位计检修规程

雷达液位计维护检修规程

15.1 使用维护

雷达液位计的日常检查维护主要是查看电源电压和输出电流是否正常。通电后，大约需要30～60min仪表才能正常于作。如果投运后仪表没有输出，则应检查电源是否真正接上，并检查保险丝是否烧坏。

雷达液位计使用时是和设备连成一体的，整个系统是密封的，所以平时还应检查各部件连接处的密封情况是否完好。

15.2 检修

15.2.1 拆装检修各防爆结合面时，不得有划痕碰伤。不可涂油漆，可涂少量润滑油和少量防锈油。

15.2.2 拆装检修前要切断电源。

15.2.3 清除雷达天线的附着物。

15.2.4 检查接线端子是否接触良好，是否有腐蚀脏物，如有要清除脏物或更换端子，确保接触良好。

15.2.5 重新安装后要随工艺设备一同试压，并进行校对工作。

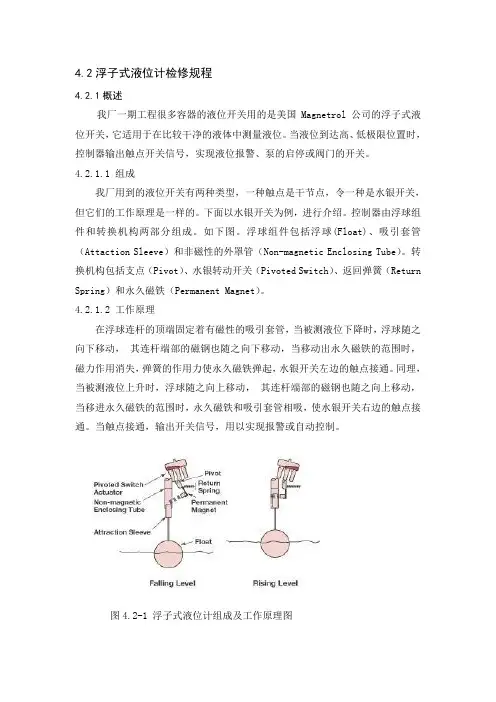

4.2浮子式液位计检修规程

4.2.1概述

我厂一期工程很多容器的液位开关用的是美国Magnetrol公司的浮子式液位开关，它适用于在比较干净的液体中测量液位。当液位到达高、低极限位置时，控制器输出触点开关信号，实现液位报警、泵的启停或阀门的开关。

4.2.1.1 组成

我厂用到的液位开关有两种类型，一种触点是干节点，令一种是水银开关，但它们的工作原理是一样的。下面以水银开关为例，进行介绍。控制器由浮球组件和转换机构两部分组成。如下图。浮球组件包括浮球(Float)、吸引套管（Attaction Sleeve）和非磁性的外罩管（Non-magnetic Enclosing Tube）。转换机构包括支点（Pivot）、水银转动开关（Pivoted Switch）、返回弹簧（Return

Spring）和永久磁铁（Permanent Magnet）。

4.2.1.2 工作原理

在浮球连杆的顶端固定着有磁性的吸引套管，当被测液位下降时，浮球随之向下移动， 其连杆端部的磁钢也随之向下移动，当移动出永久磁铁的范围时，磁力作用消失，弹簧的作用力使永久磁铁弹起，水银开关左边的触点接通。同理，当被测液位上升时，浮球随之向上移动， 其连杆端部的磁钢也随之向上移动，当移进永久磁铁的范围时，永久磁铁和吸引套管相吸，使水银开关右边的触点接通。当触点接通，输出开关信号，用以实现报警或自动控制。

图4.2-1 浮子式液位计组成及工作原理图 非磁性的外罩管管使得转换机构与浮球间无机械联系，与被测液体完全隔离，不至于因为介质中的杂质阻碍转换机构的动作动作，因此，动作灵活，工作可靠，使用寿命长。

4.2.2 设备规范

4.2.2.1 规格型号：Model No. B73-1B30-BNP

INPUT:120VAC,50/60Hz

OUTPUT：15AMPS

AMB TEMP: -40-160F

.

教育资料 浮筒液位计检修规程

1.总则

1.1主题内容与使用范围

本规程适用于扭矩管式浮筒液位计的维护、检修、标定、投运时的具体要求和实施程序，以及各种作业时的安全注意事项。

1.2基本工作原理

浮筒液位计基于阿基米德（浮力定律）等原理工作的，其测量当液（界）位在零位时，扭力管受到浮筒重量产生扭力矩（这时扭力最大）扭力管转角处于“零” 度，当液位逐渐上升时，浮筒在液体浮力的作用下，也随着上升，扭力管产生的扭力矩逐渐减小，此时将其产生的转角由变送器转换成4—20mADC信号，这信号正比于被测量液（界）位。输出信号：标准型：4～20mA.DC, 二线制；24V.DC供电 智能型：4～20mA，叠加符合HART协议的数字信号。

浮筒液（界）位计测量原理图

1-截止阀 2-筒体 3-变送器 4-扭力管 5-浮筒 6-排污阀 7-放空堵头

1.3构成与功能

1.3.1截止阀: 被测贮水容器与液位计连接的导液开关阀。

1.3.2筒体: 浮筒液位（界）计浮筒室外壳。

.

教育资料 1.3.3变送器：将传感器的输出信号进行转换为统一的电流信号远程传输的装置。

1.3.4扭力管：将浮筒测得的直线位移转换成扭管心轴的转角位移，并将被测容器内的高压部分和外界的低压部分隔开。

1.3.5浮筒: 浸没在浮筒室内的液体中，与电动系统刚性连接，受浮力作用控制通过扭力管传递到传感器。

1.3.6显示装置（测量终端）: 向观察者显示被测参数的数值和量值的装置

1.3.7排污阀：排出浮筒室内的污水杂质和校验标定时连接透明软管便于观看水位。

1.3.8放空堵头: 筒体上部放空口的封盖。

1.4主要技术性能及规格

1.4.1技术指标

1.4.1.1 测量范围:0.3～6m （特殊尺寸）

1.4.1.2输出信号; 4～20mADC二线制，可带Hart协议

1.4.1.3精度等级 ±0.5％ ±1.0％ （特殊型）

1.4.1.4使用环境 温度﹣40―85℃ 相对湿度10％—95％ （液晶不会损坏）

电动浮筒液位计检修规程

电动浮筒液位计维护检修规程

1 总则

1.1 主题内容以适用范围

本规程规定了电动浮筒液位计的日常维护、检修标准。

适用于煤制油装置生产过程自动化控制中的由电动浮筒液位计完成物位测量的维护、保养、检修。

1.2 编写依据

《石油化工设备维护检修规程》、电动浮筒液位计说明书等。

1.3 概述

电动浮筒液位计是可以对工艺容器内液位或界位进行连续测量和就地控制。利用阿基米德原理检测液位的变化，液位变送器和浮筒式组件、浮筒组件、杠杆组件、扭力管组件组成。浮筒浸没在被测液体中，与扭力管系统刚性连接。当被测液面位置变化时，浮筒浸没体积变化，所受浮力也变化，扭力管承受的力是浮筒的自重减去浮筒所受的液体的浮力的净值，在这种合力作用下的的扭力管旋转一定的角度，液体位置的变化使悬挂在液体中的浮筒的浮力产生变化，改变了扭力管的扭矩，引起扭力管角度的旋转，旋转运动传递到传感器并将偏移量经信号处理及转换电路转换成4～20mA标准信号输出，通过测量浮力变化确定出液位的变化量；电动浮筒液位计的机械联系结构简单，性能可靠，变送器的垂直安装方式减少了仪表的重量，安装简便。除标准4-20MA输出外，现在变送器还采用了微处理技术，具有与HART兼容的数字通讯输出功能。因此：应用广泛应用于炼油、冶金、化工、发电、制药等各行业中的液位、界位测量。能够测量高温、高压、腐蚀性介质。适合各种易燃场所。

在使用过程中，必须充分重视电动浮筒液位计的现场安装，运行维护和检修工作。

2 检修周期及内容

2.2.1 小修

a. 仪表的清洁润滑、清除转换器内部灰尘；

b.清除外筒的污物、清除电路板上的灰尘。

c. 整机性能的检查、调整。

d. 整机完好检查，一般故障处理。

e. 检查接线端子排，信号防爆软管的密封。

f. 定期排污，检查保温伴热。

2.2.2 中修

a．放空阀、排污阀渗漏处理；

b. 检查表体连接的上、下法兰有无泄漏；
